aitendo激安LCDプチ改造

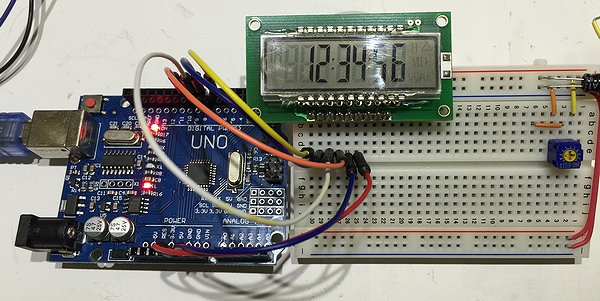

先日に引き続きaitendoさんの激安ＬＣＤの改造です改造と言っても大したことはしていません ＾＾；今回はコントラスト調整にチャレンジですまずは動画からaitendoさんのHPではボリュームで可変できそうな図が乗っていますでもこの方法ではなんか調整範囲が少ないんですよね～ＬＣＤが壊れてもいいからざっくり改造してみました取りあえず確認用に１０ｋのボリュームを接続しましたＴＳ１１９の方は元々ランドに分圧抵抗のパターンが存在しました最初はＲ１だけの接続でＭＡＸのコントラストになっています電源の分圧した値を入力するように改造したらバッチリ調整できました問題はＴＳ174ですこれは最初に分圧のランドは存在しませんそこでたまたま横にあるグランドパターンを剥離してボリュームを付けましたこれもいい感じに調整できます仮にテストでやっただけなので当然改造は自己責任でお願いしますまぁ 99円なら試す価値ありかな？でわ～追記：コマンドコマンドでバイアスの設定があるけどこれは何だろう？ハードは触れてもソフトは全く分かりませんｗｗ追記２：ソフトこちらの方は専用プログラムでチェックしているTS119-3 制御デモ スケッチ こちらのプログラムを使用するとどちらのＬＤＣも文字化けもなくチェックできた
2016.06.30
コメント(2)
-
aitendoのLCD TS119-5ちょこっと改造
先日の記事でaitendoのLCD TS119-5のことを書きましたがあいすけ37さんが３V系で動作させると動かないとのことでした私も手持ちのarduinoで数枚試験しましたがどれもダメでした色々触ってＬＣＤの側にデカップリングコンデンサーを入れると安定することが分かりました直接基盤に乗せられないか検討なにかしら未実装の部品がたくさんありますバックライトのＬＥＤ抵抗も付いていましたＣ１のランドが何やら電源と繋がっています試しに10μＦのチップコンデンサーを付けてみました何度も電源を入れなおしても安定して動作しますもしかして、最初からここにコンデンサーが実装されないといけないものかも？2.7Ｖでも動作しますが液晶が薄くて見えません皆さんもお試しください ＾＾
2016.06.29
コメント(0)
-
aitendo格安LCD TS119を試す
以前にaitendoさんの福袋に入っていたTS119と言うＬＣＤですが以前触ったときにコンパイルが通らなくてそのままになっていました今回 ラジオ ときどきラーメンさん のブログで取り上げられていて無事に表示もされていましたこの記事に便乗して私も試してみました今回はamazonの格安互換機 で表示させてみました無事に表示出来てらっき～これもまた以前に買ったロジックアナライザーのチェックもかねて接続してみましたこのロジックアナライザーメモリーが少ないので高速で入力するときはトリガーに工夫が必要ですそれで出たのがこちらいい感じです＾＾結果からすると、ＣＰＰの読み込み時に#include "wiring.h" －＞ #include ＜wiring_private.h＞ //＜＞を通常の英数字に変えてください。ここの問題だけだったみたいですねこれで正常にコンパイルが通りました＾＾皆さんプログラムが得意でうらやましい限りです ＾＾さて、寝ますかｗ追記：ロジアナこれを見て購入したのですが、対応しているのは上位機種です私の買ったものはほとんど使えない ；＿；
2016.06.26
コメント(2)
-
セリア版iPhoneリモートシャッターその後
先日分解したセリア版リモートシャッターですが一応波形も見てみましたそのままではロジックアナライザーに繋がらないので一旦レベル変換して読み込みましたホントはコンパレータを使って変換しようと思ったのですが手元の部品箱にコンパレータが見つからず倉庫まで取りに行くのが面倒なので５５５を使って変換しましたコンパレーターのようにデューティーが綺麗に出ませんが取りあえず周波数とかタイミングが見えたらいいかぁ～ ｗｗそして出てきたのがこれ以前にアップしたものと同じみたい まぁ あたりまえかコンパレーターなんか売るほど有るのに欲しい時に部品箱にないって、悲しいですね～リモートシャッターで遊ぶのもお終いです１００円で２日も遊べたら元取ったかなｗｗ
2016.06.26
コメント(0)
-
セリアiPhoneリモートシャッター分解
本日私用でセリアに行ってきました小さなプラＢＯＸを買いに行ったのですが電気コーナーでセリア版？iPhoneリモートシャッターを見つけましたダイソーの物が出てからずいぶん経ってからの販売です中身が見たくて購入してみました。見た感じはダイソーよりスマートに見えます厚みも薄く各部分は丸みを持って持った感じもスッキリですふたを開けてビックリ！！なんともシンプル！ダイソーの時のようにICが乗って複雑な印象がありません早速接続して試してみるとちゃんと動作しますｗｗ 当たり前かｗｗ後発売の物なので何かあると思い各ピンをオシロで当たってみましたやはり！ 右のトランジスターに見えたものはＩＣでしたやはり後から発売しただけあってコストダウンが図られていますケースもセリアの物はビスは使用せず、はめ込みで出来ていてこの部分からもコストダウンが図られています１００円ショップ まだまだ面白いものが出てきそうです追記：回路図R1は負荷抵抗なのですかね？R2は出力でここからパルスが出ていますR3は制限抵抗？ここからスイッチに繋がっていてスイッチを切ってすぐにパルスが出ていますICから見ると1番ピンに電圧がかかったらパルスが出る感じですかねプラグの抜き差しでは動作しないのでその辺のインターロック的なものもあるのでしょうかね～追記2：図面修正基盤自体にシルクがありその番号に書き換えましたついでに抵抗値が間違っていたので修正しました
2016.06.23
コメント(2)
-
ＬＥＤヘッドライト交換 その後

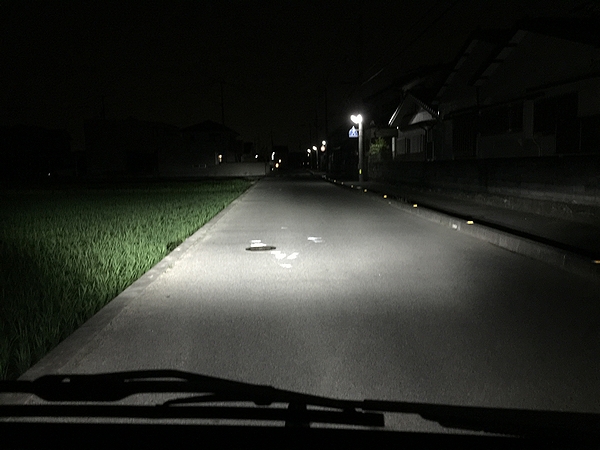

ヘッドライトをＬＥＤに交換して夜に走ってみました。結果は・・交換後すぐはなんと！ 空を照らしていましたｗｗネットで光軸調整方法を検索して蚊に刺されながら調整しましたよん元付いていたハロゲンに比べるとかなり明るいです！これで5千円弱なら超ラッキーかなＨＩビームにすると手前が暗くなりますこれで数年輝度が落ちずに使えれば最高なんですがね～何年もつでしょうかｗｗ
2016.06.18
コメント(4)
-
ヘッドライトをＬＥＤに交換♪

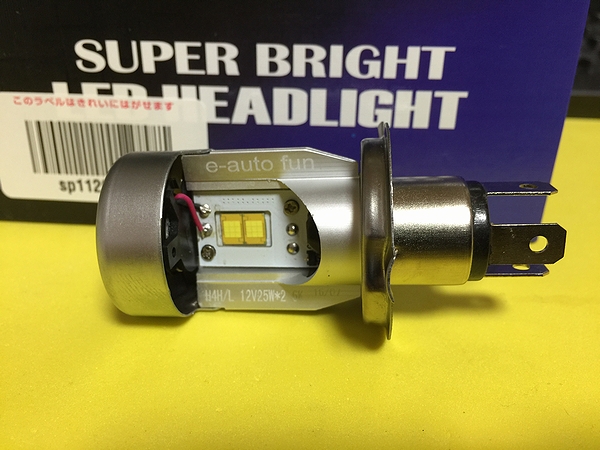

最近はＬＥＤヘッドライトも安くなりお手頃価格になりましたＨ４の２個セットで５千円弱で購入できるのでamazonでﾎﾟﾁしました本日商品が届きましたこんなので明るいんだろうか？２５ｗのＬＥＤが２個並んでついています試しに点けてみようとしましたが配線がわからず断念ｗ暗くなる前に交換してみましたノーマルのハロゲンヘッドランプです夜走るには非常に暗く運転も疲れます片方だけ変えてみました結構良さそうですね～なんとなく良さそうｗｗ後は夜走ってみないとわかりませんレビューを見ると光軸がずれると書かれていました夜じゃないとわかんないですね～～
2016.06.17
コメント(2)
-
今時の踏切警報機

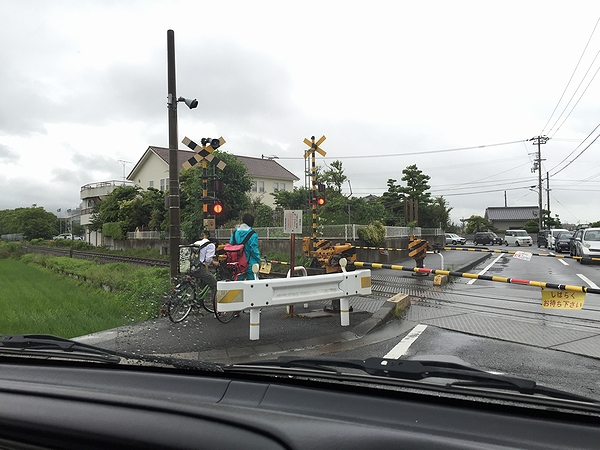

毎日通勤で使う道ですが、今日は踏切の先頭で止められて長い待ち時間の中ふと、なんか妙な感覚にきずいたよくある風景ですが踏切の警報器もＬＥＤになっているんですね～ ふ～～ん道路の信号機とはＬＥＤの数が違います拡大したらこんな感じですが・・・これを見ても何も感じませんが奥の信号機ですなんか変でしょ？ＬＥＤが不ぞろいというか変！通りすがりに見ているとどうやら光っているのは半分で変に見えていたのはミラーに反射して光っている物でした視野？ と言うか見える範囲を広くとるためにこのような細工をしているのでしょうか？少しサイトを検索しましたが詳しい内容は見つかりませんでしたどのたか知ってたら教えてくださいね～
2016.06.16
コメント(5)
-
よく遊びに行くブログ
少し遊びに行く場所が増えたので書き留めておきますRLCの電子工作日記さんhttp://rlc.cocolog-nifty.com/kousaku/ブログと別にも色々な部品を使った実験ページもあります電子回路実験教材の部屋とても親切に説明されています居酒屋ガレージ日記さんhttp://blog.zaq.ne.jp/igarage/色々勉強になるブログです解らない事が有って検索すると結構ヒットするのがビックリＨ８ライター + Ｈ８工作 ＋ ＰＩＣ工作http://www12.plala.or.jp/ym3/H8ﾗｲﾀｰや自作オシロの記事があります掲示板は詳しく回答してくれて勉強になりますＰＩＣ１６Ｆ８４Ａで作ってみましたさん http://milky.geocities.jp/waewax/PIC16F84A.htmlプログラムに詳しくコメントがあり結構複雑なことを楽しく制作されていますPIC マイコンを便利に使うページさんhttp://www.mars.dti.ne.jp/~m7030/index.htmlここも色々幅広く工作されていて内容も面白いですPIC電子工作http://www.asahi-net.or.jp/~rn8t-nkmr/family/pic/index.htmlここのHPも好きです♪コンパクトにまとめるのが上手な方で憧れます＾＾ikkei blogさんhttp://blog.goo.ne.jp/jh3kxmアクティブに活動されていて内容も面白いですBequest333のページさんhttp://www3.hp-ez.com/hp/bequest333/ここを見つけたときは お～～～ とうなりましたね！内容濃いですlarios.tecnologia.wsさんhttp://larios.tecnologia.ws/iBlog/楽しいですｗｗLOエンドマイコンで色々弄り回すの素敵ですｗ今回は楽天ブログ以外のリンクを書きました楽天ブログは右のリンクから遊びに行ってください＾＾
2016.06.05
コメント(0)
-
掘り出し物発見？

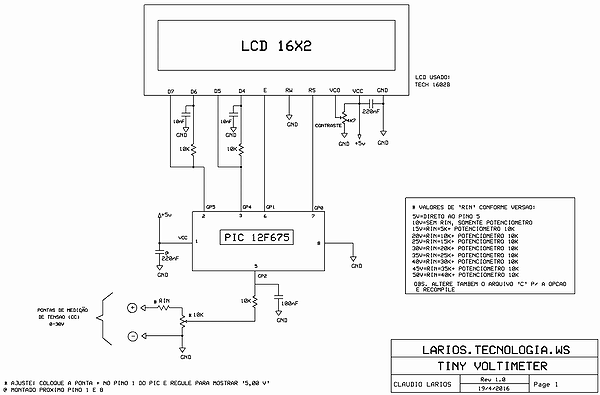

ちょっと調べ物で海外サイトを検索していたらこんなサイトが見つかったTINY VOLTMETER８ピンのPICを使用して通常よく使われる１６＊２のＬＣＤをコントロールすると言う物です色々アップされています＾＾検証はしていませんがこんな事出来るんですね～まだまだ世界は広いですｗ
2016.06.04
コメント(0)
