音響機器修理「京とんび」

　今回の修理は、AMアンテナの先端加工だ。ラジカセがMDドライブを搭載しだした頃から、AMアンテナが内蔵されなくなり、外部のAMループアンテナを必要とする機種が多くなった。

　当初はスピーカーケーブルと同様にアンテナ線をネジ締めしたり、はさんで使用するものが多かったのだが、年代を下るに従い、専用のコネクタを採用するものが多くなった。

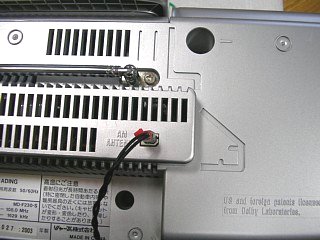

[専用コネクタを採用したAMアンテナの接続口]

専用のコネクタは 使い易いのだが、中古機器にこのコネクタの付いたAMアンテナが付属してくることは、まずない。しかもメーカーや機種によってコネクタの形状が異なるため、別のAMアンテナを流用しようとしても口が合わなくて困る。

　私が出品する表品を落札頂いた方から、AMループアンテナの希望（稀です）があれば無料で差し上げているのだが、 最近、ラジカセを落札された方から 先端を加工頂けないかとご相談があり、試みることとにした。

　今回、コネクタに代用したのはICソケットだ。 専用のコネクタは入手が難しいためだ。また、見つかっても発注数が1000個単位など、個人使用の手に余る場合が多い。他にもいくつかの材料で試作したが、加工性、価格ともICソケットが最も良かった。

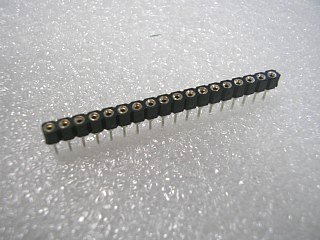

[丸ピンICソケット]

[AMアンテナ線と２口に分割したICソケット]

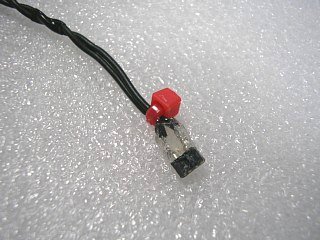

[半田付け接続したAMアンテナ線とICソケット]

　このICソケットを２口に分割し、AMアンテナ線と半田付けして接続する。絶縁と保護を兼ね、熱溶着剤で包み、結束バンドで留めた。

[代用コネクタで接続したAMアンテナ線]

　本体側の接続ピンの間隔を調整し、無事に接続完了。受信も良好だ。次回から要望があればこの方法で対応することができるようになった。
