音響機器修理「京とんび」

　軒裏のトタン板は、もっと酷い錆び状態。塗膜が錆びきったトタン板を保持しているという末期状態。錆びたトタン板がぼろぼろと崩れ落ちた。

　下地木材が見えたが、それも腐っている。この軒先の木材は水分を含んでいるようだ。目視できる軒受け木材（上写真右部）にも水が染みたと思われる跡が確認できる。

　さて、被害は相当に深刻だ。 これ以上の確認は、トタン板を剥がさなければできない。

トタン板を葺いた経験も知識もない。私のDIYの範疇で解体・復旧できるかをインターネットで入念に調査した。

　結果は「Go」だ。DIYで復旧する覚悟を決め、解体を進める。

ただし、トタン板再施工の難易度（技術、工具費用）はかなり高い。

　金属板葺きの端部は、1cmほど折り返してかしめてあるので、これをドライバーとペンチで地道に解除した。

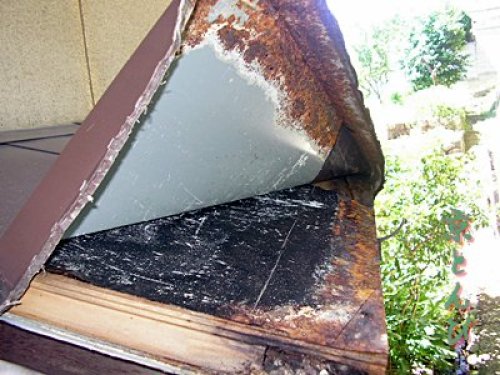

　案の定、トタン裏の軒先部分は、表に達する錆が発生している。

　因みにこのようにめくってしまったトタン板は、錆びの発生如何に寄らず、折り目やしわ、傷が付いてしまい再利用は困難だ。

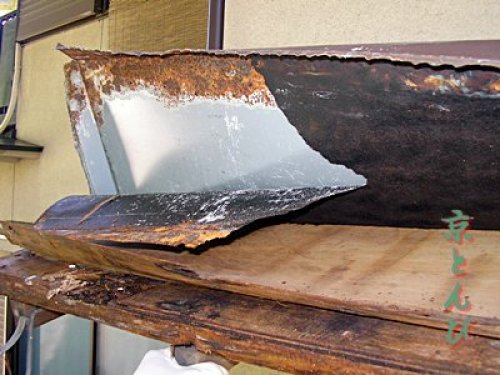

　防水幕のアスファルトルーフィングも、錆びたトタン板に貼り付いてこの有様。軒板の合板は接着が解除され、写真のように剥がれている。しかも腐っている。

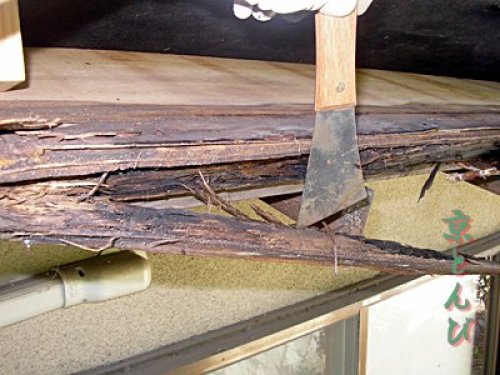

　1枚目の写真で下側から確認した軒先木材は、ご覧のように完全に腐食してしまっていた。シロアリが巣食わなかったのが、せめてもの救いか。

　さて、被害の程度は確認できたので、次の作業の段取りに繋げる。

■トタン葺庇の被害状況と原因

○被害の状況

• 「トタン板部」・・・軒先部（約20cm）に集中して錆が発生し、塗膜を内部から半球ドーム所に押し上げていた。特に木下地側と接する裏面は錆びの発生が顕著で、折り曲げでは多数箇所で鉄部崩壊。
• 「木下地部」・・・軒先木材に著しい腐食が発生し、木材としての性能は完全に失われている。軒板の合板も軒先部（約20cm）に集中して接着剤が分解しており、腐食が認められる。特に北側端部で腐食が顕著。ケラバの軒受け木材の一部にも腐食が認められた。

○被害発生の推測メカニズム

•  トタン板の折り返し接合部（特に軒先部）から、雨水が毛細管現象により内部に浸水
• 浸入した雨水は軒先に集まるが、軒先を包むように軒先裏側に設置されたトタン製よどみ板が速やかな排水を阻害
• 軒先木材が排水されない雨水を吸収し。結果、軒先木材の腐食が進行し、水を吸い易いスポンジ様に変質
• 並行してトタン板に内側面から錆が発生
• 施工から20年余りの年月で上記が繰り返され、現在の被害状況に至った推測

○被害の原因

• 原因１・・・「毛細管現象」による雨水の浸入（特に軒先トタン板のかしめ接合部）
• 原因2・・・「よどみ板の構造的欠陥」（本来、軒先部でトタン板端部を固定するのが主な役割だが、浸入した雨水の排水阻害と軒先木材の乾燥阻害している）
• 原因3・・・軒先やケラバで雨水を効果的に排水する水きり材「唐草」の設置がない（多量の雨水が、軒先トタン板のかしめ接合部を通過。結果、毛細管現象で内部に浸水する機会が増加した

■今後の進め方

○復旧でなく、改修が必要

　旧来の設計仕様のまま復旧すると、同様の不具合が発生すると考えられる。

　よって、再発を防止するためには、上記原因を排除した新たな設計仕様に改め、施工し直す必要がある。
