　今回の修理は、「 Panasonic RX-MDX5 MDラジカセ（ 発売日：1999年11月 ） 」だ。 シンプルなデザインながら、回転型セレクターを搭載して使い易い一台だ。

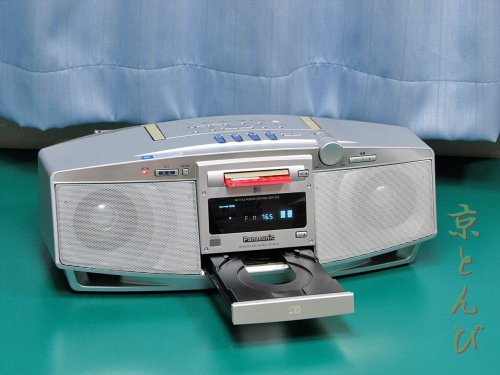

[Panasonic RX-MDX5 MDラジカセ]

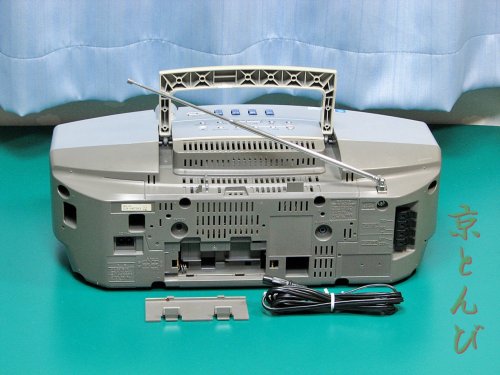

　乾電池によるメモリーバックアップ（時計/設定）が可能。

■主な故障と原因

1. MDを挿入するとすぐに排出される → MD検知スイッチの接点劣化
2. 乾電ボックスのバネ端子の腐食欠損 → 乾電池の電解液漏れによる腐食
3. 乾電池によるメモリーバックアップ不能 → メモリー故障


■修理

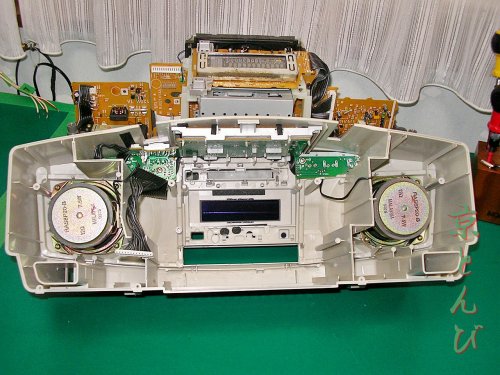

　フルレンジのスピーカーユニットも、 相応に良いものが使用されている。

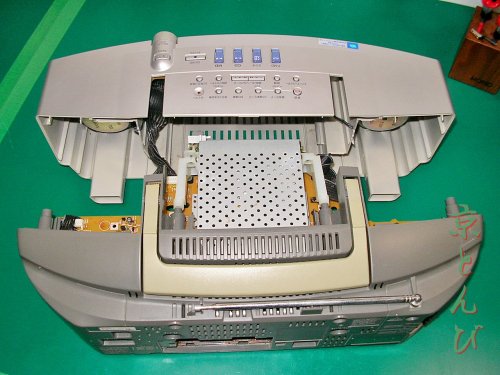

　さて、電池ボックスの端子基板を取り出すには、中央部に配置される基板やユニットを全て取外す必要がある。

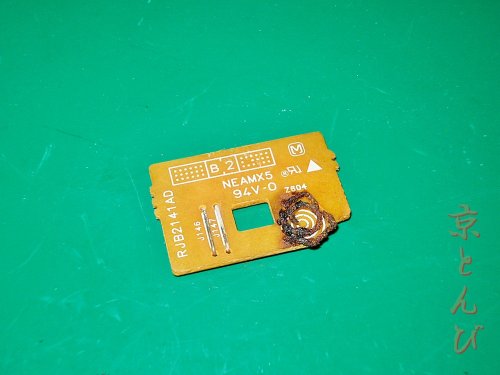

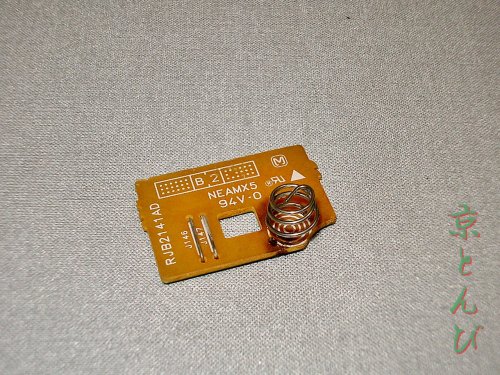

バネ端子が見事に腐食して欠損している。

　手持ちのバネ端子と交換。

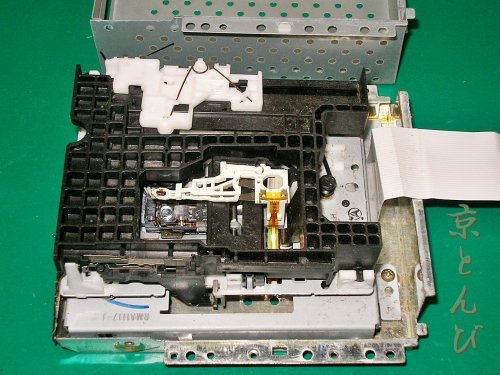

　MDユニットを取外す。同ユニットケースに若干の錆が見られる。埃の侵入も多いようだ。分解してメカをクリーニングし、MD検知スイッチに接点復活剤を塗布することで再生・録音ともに復旧。

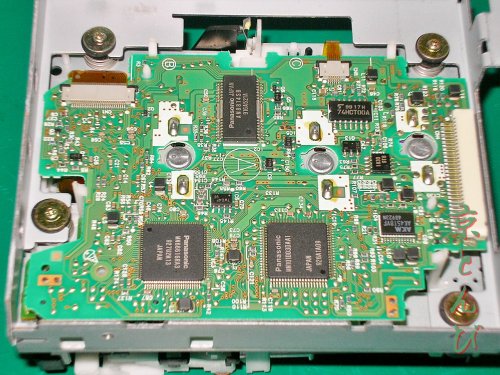

　MD光ピックアップは「Panasonic RAF1701A-KIT」 、ATRAC ICは「Panasonic  MN66616RA3」と思われる。

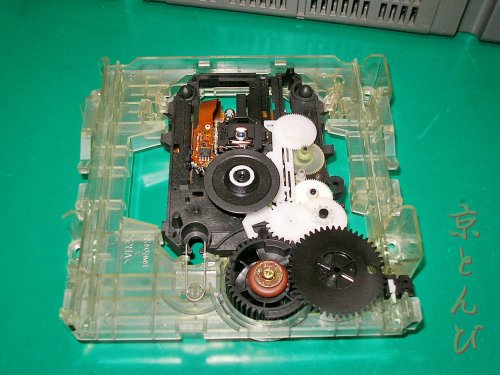

　CDユニットもクリーニング。CD光ピックアップは「Panasonic RXQ0633」のようだ。

　組戻し後、乾電池によるメモリーバックアップの確認テストをしたところ、機能しなかった。恐らくは記憶メモリー用ICの故障と思われる。仕方なく主基板を交換して復旧とした。

　その他各部のクリーニング、組戻し、点検を行う。動作確認と修理後のエージングを実施し、作業完了。
