　今回の修理は、「 SONY ZS-M5 MDラジカセ（ 発売日：1997/4/21 ） 」だ。 MD普及期にあって、素直でクリアな音響特性から、スタジオモニターに用いられた一台だ。コンパクトながら、高品質パーツを用いて丁寧に設計・制作されている印象だ。シンプルなデザインは、飽きなくて良い。現在でも人気のある機種だ。

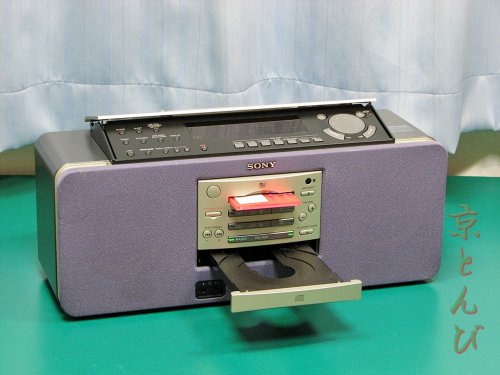

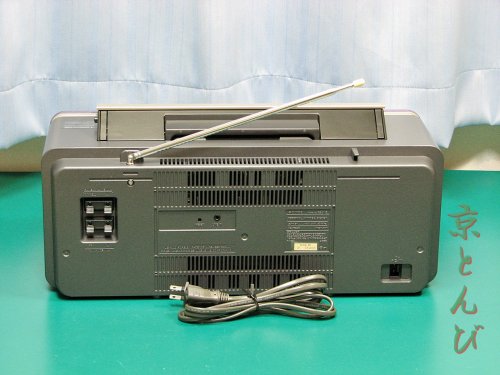

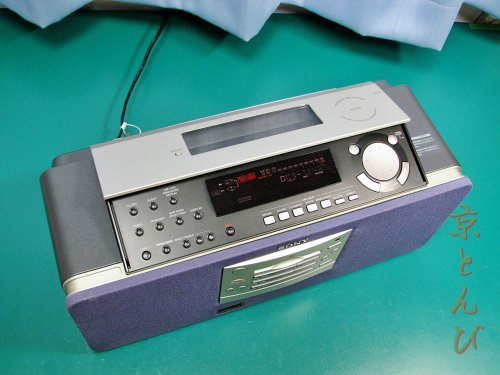

[ SONY ZS-M5 MDラジカセ ]

 ■主な故障と原因

1. 電源投入すると上部パネルが勝手に開き、閉めてもまた開く → パネル開閉知スイッチの劣化
2. 押下スイッチのほとんどが誤動作 → 押下スイッチの劣化

3. CD再生不可 → CD制御基板のコンデンサ劣化
4. MD再生不可 → MD光ピックアップのレンズ汚れ

■修理

　この年代ほど古い機種は、正常に動作することはまずない。当該機も、押下スイッチがのほとんど全てが誤動作するため、動作確認すらできない。まずは押下スイッチの全数交換を行う。

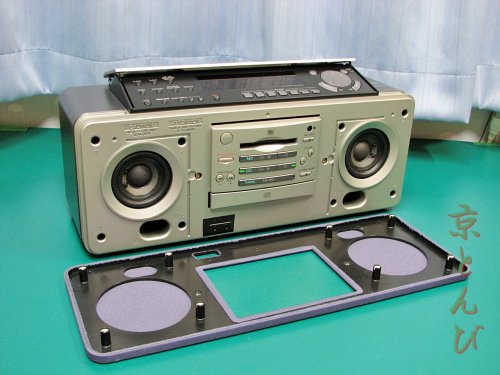

　スピーカー保護ネットは脱着式なので、手前に引けば外すことができる。

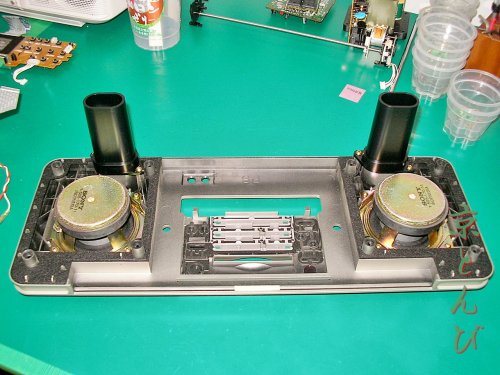

　前面パネルを外す。

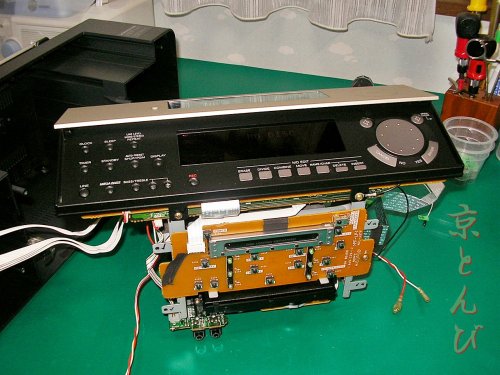

　中央部に多くのユニットが集約設置されている。

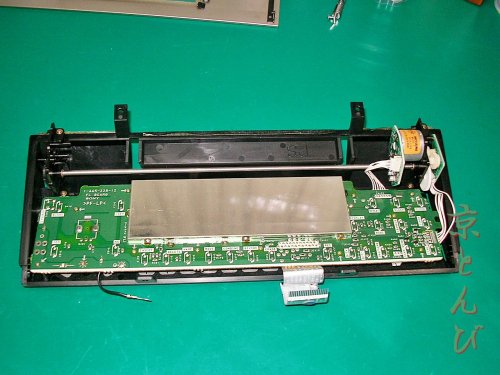

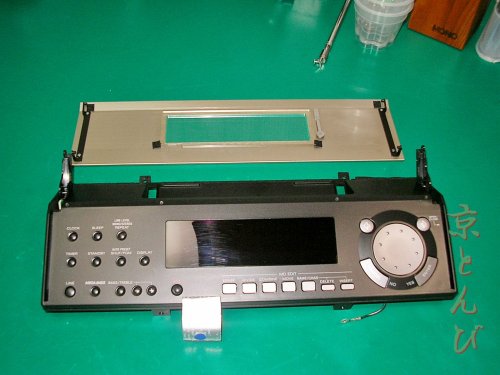

　上部パネルを取外す。

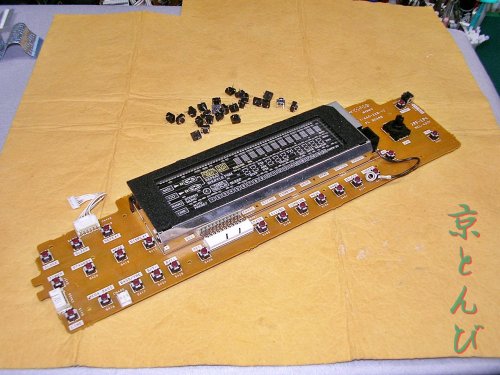

　とにかく押下スイッチを交換。前面パネルにもスイッチが配されており、全38個ある。上部パネル開閉用の押下スイッチ（形状が異なる。問題なし）を除き、全て交換した。

つづく
