Apr 13, 2011

仮設・独立系ＰＶシステム実績データ集（その１。）

(4)

テーマ：私のＤＩＹ生活と、ＤＩＹ商品のご紹介(916)

カテゴリ：ＤＩＹ・ハウジング

が続き＆よく揺れますね。

「仮設設置」とはいえ、半月ばかり経過した独立系ＰＶシステム。

データが収集が出来てきたのでここで、一回整理してみました。

太陽光発電システムの場合、日中だとＰＶからの余計な入力がコントロ
ーラーに入るので全て夜間の作業です。

まず、ノーロードのインバーターのＡＣ出力をチェック。

ＡＣで１０５．９Ｖを確認。

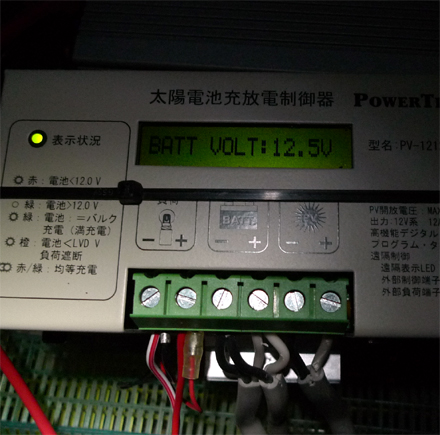

そのまま、ノーロードでコントローラー上のバッテリー電圧は１２．５Ｖ
を確認。

回線をいじって、良く見えない状況でショートでもされると厄介なのでバッ
テリーからインバーターの間で、それぞれの電流を確認しました。

使用した機器は

・みどり商会のぴたり適温１号　　（表示消費電力１０Ｗ）
・　　　同　　上　　　　３号　　（表示消費電力３０Ｗ）
・フカダックの窓枠ヒーター　　（表示消費電力７０Ｗ）

計測できるテスターの電流ＭＡＸ－ＤＣ１０Ａまでなので、試せる範囲は１２
５Ｗまでという事です。

ＡＣの電流計は持ち合わせていませんので今回はパスです。

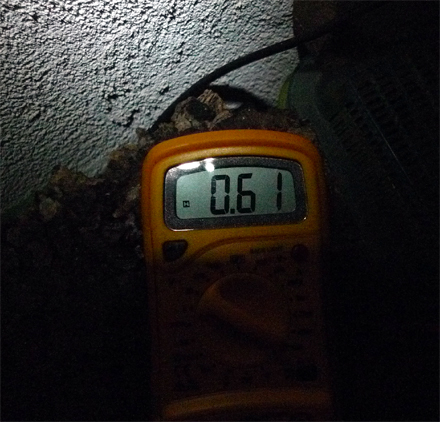

１．まず、インバーターのみの動作で０．６１Ａを確認。

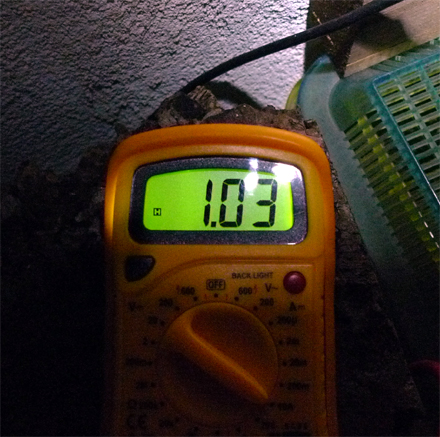

２．次に、１０Ｗのパネルのみで１．０３Ａを確認。

３．更に１０Ｗ＋３０Ｗのパネルの４０Ｗで２．６９Ａを確認。

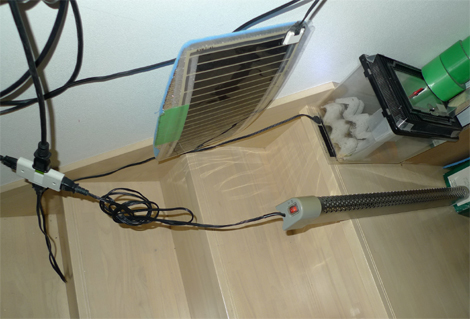

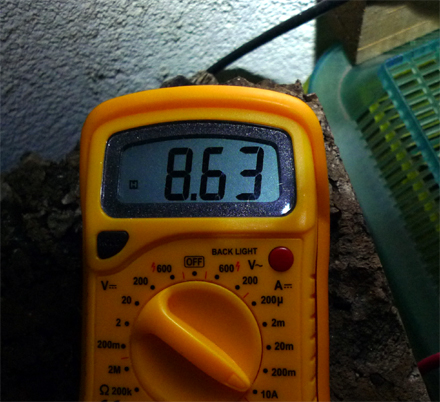

４．最後にパネル２つ＆窓枠ヒーター７０Ｗの計１１０Ｗで８．６３Ａを確認。

ここで、実質上の消費電力をおさらいすると、

１．インバーター（定格ＡＣ５００Ｗ）のみ　０．６１Ｘ１２．５＝７．６２５Ｗ

２．１０Ｗパネル　（１．０３－０．６１）Ｘ１２．５＝５．２５Ｗ

３．１０＋３０Ｗパネル　（２．６９－０．６１）Ｘ１２．５＝２６．００Ｗ

４．パネル２つ＆窓枠ヒーター　（８．６３－０．６１）Ｘ１２．５＝１００．２５Ｗ

となり、ほぼ各電気器具の表示消費電力そのものに近い事が実証された。

現在、装着しているバッテリーは

・パナソニックのＰＶ－１２６０（ゴルフカート用）　６０Ａｈ/５Ｈ

・ＣＣＢの１２ＣＤ－５５Ｘ２（非常電源用）　５５Ａｈ/５Ｈ

の計：１７０Ａｈ/５Ｈ　で２０００Ｗを５時間使う容量換算になる。
（５時間で使い切れば０.４ＫＷｈ）

参考までに普通自動車のスターターバッテリーの標準的なモノで　３６Ａｈ/５Ｈ
（０.０９ＫＷｈ）

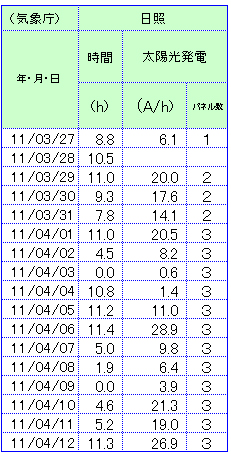

現在までの充電状況データはコチラ↓

日照時間が有って発電できていないのはほぼ満充電で、発電のその殆どが
コントローラー上で吸収充電になってしまっている為である。

だから日中にそれなりの負荷を掛け続けると日照時間が無い（曇り）でもしっか
り発電する。

よって、今の現状ではＰＶパネルの発電量に対してバッテリーの容積が少なすぎる
という事になり、今バッテリーを物色中だ。

予定では５００～６００Ａｈ/５Ｈを検討中。　６２５０～７５００Ｗを５時間。
インバーターは１ＫＷモノを採用予定。（１.２５～１.５０ＫＷｈ）

※これは高所作業車等に使われる商業用６Ｖ－２５０Ａｈ前後のものを直列とし
　１２Ｖそれを更に２系統で並列繋ぎと考えている。

キャンピンカーによく使用されているディープサイクルバッテリーは２０Ｈ容量
なので、実用には殆どならない。精々３００Ｗ留まりで２４Ｈ。

あと、パネルは２枚と簡易コントローラーが１つあるので、既存のバッテリーをそ
ちらに転用し、第２発電所を計画中。

総じて独立系太陽光発電システムはマンションやアパートでも簡単に出来る。

パネルはベランダ壁面。コントローラーとバッテリーはベランダ床。１００Ｖの配
線はクーラースリーブでも通せば簡単に引き込める。

最大のメリットは日中夜問わず使える事。オマケにコストも商業系システムに比べ
格段に安い。

最小システム５０Ｗパネル１枚＆ＡＣ１５０Ｗクラスなら３万円もあれば出来る。

ただ必要なのはある程度の電気の知識で、うっかりショートでもさせてみたら、火災
になる事位は覚悟が必要。

必ず、バッテリーもしくはインバーターにはヒューズを付けましょう。
