Jan 12, 2009

この度手に入れた、R50e(1834-A2I)は15inchモデル。
電源を入れてみるが、LEDもまったく反応しないジャンク品。
まったく通電確認がとれないことから、電源まわりの障害が疑われる。
分解して、まずは、ヒューズ切れをテスターで調べてみたが、
問題箇所を発見することはできなかった。
こうなると目視で異常を確かめるしかありません。
しかし、いくらシステムボードを凝視してみても分かるはずありません。

そこで思いついたのが、
「14inchモデルのR50eシスボを15inchモデルに流用できないか」

保守マニュアルを見る限り、違いはないようです。
後は試すしかありません。
まずは２つのシステムボードを取り出して比較してみます。
コネクタのレイアウトやネジ穴の位置を確認してみましたが、
どうやら同じようです。
（15inchモデルのシステムボードにはminiPCIスロットがありましたが、
違うのはこれくらいでしょうか・・・。）

14inchモデルと15inchもでるのパーツの違いを見てみました。
違っているのは、液晶やキーボードベゼル以外に、
キーボード、VIDEOコネクタ、ベイコネクタ、HDDドア等でした。
キーボードの違いは、ネジ位置の違いで、

全体的に少し左側に寄っていました。
（つまり流用できないということです。）

液晶コネクタの形状は同じみたいなので、
そのまま上半身を接続して表示できそうです。

後は、試してみるしかないので、

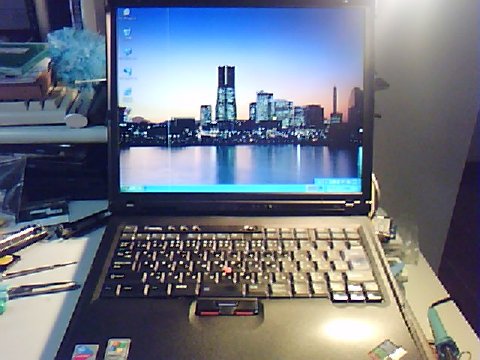

結果は良好。
しっかりと起動・表示できました。
（残念ながら、液晶にライン抜けがみられますが・・・。）
