Jul 16, 2013
テーマ： しんくぱっど(1163)
カテゴリ： T60/60p T61/61p
すぐにバックライトが消灯してしまうT60のバックライト（冷陰極管）の交換をした。
ターゲットのLCDユニットはSUMSUNG製「LTN141XA」T60(1951-AJ4)に内蔵されていた。
このT60は電源を入れるとしばらく正常なのだが、突然バックライトが消灯してしまう。よくあるバックライトの消耗では、起動時に赤くしばらくすると正常な色になってくることが多いが、このバックライトの症状はちょっと違う。
もしかして、インバータが原因だとバックライト交換が無意味になってしまうので、とりあえず、先日の割れてしまったLCDユニットID-Tech製「N141XC」で、原因がバックライトかインバータかを調べてみる。この「N141XC」のバックライトは正常と考えられるので、もしこのLCDを接続して消灯してしまうようなら、障害の原因はインバータにあることになるし、正常にバックライトが点灯し続けるのなら、やはり冷陰極管を交換する作業をすることになる。
試してみると、しばらくしても消灯する気配がないので、原因はバックライト自身ということで、液晶割れした「N141XC」の冷陰極管を摘出して、「LTN141XA」に移植を試みることにした。
冷陰極管の交換は、管自体を折ってしまうことがあることと、高電圧がかかるため、しっかりケーブルを絶縁しておかないとならないこと、さらにLCDユニットを開けることから埃が入らないように気をつけなければならないことなどが注意点としてあげられる。

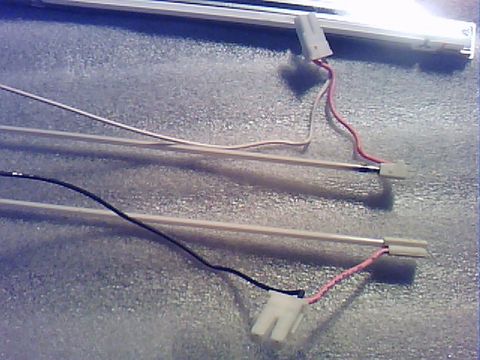

実際に冷陰極管を取り出す作業はそれほど苦労はなかったが、取り付けはうまくユニットに収まらなくなり苦労した。

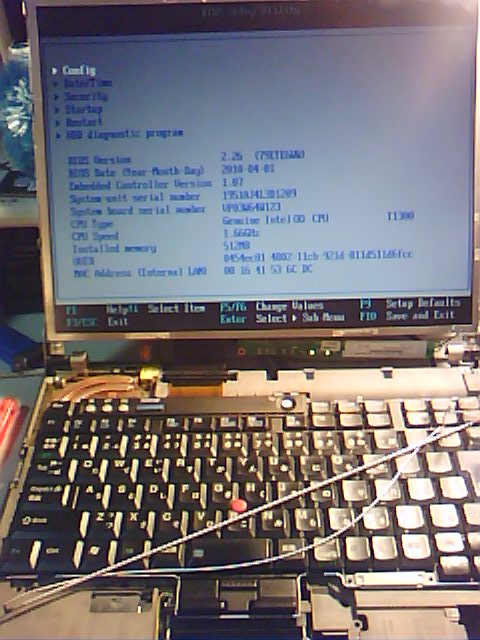

何とか冷陰極管をユニット内部に収めることができたので、仮組みして試してみると、しっかりバックライトが点灯しつづける。
やったああ！なんとか成功！あとは、T60の上半身（トップカバー内）に収めればＯＫなのだが、いろいろ分解していたので、どのネジがどのネジかどこのネジか分からなくなってしまった。（これはこまったぞ！）
ターゲットのLCDユニットはSUMSUNG製「LTN141XA」T60(1951-AJ4)に内蔵されていた。
このT60は電源を入れるとしばらく正常なのだが、突然バックライトが消灯してしまう。よくあるバックライトの消耗では、起動時に赤くしばらくすると正常な色になってくることが多いが、このバックライトの症状はちょっと違う。
もしかして、インバータが原因だとバックライト交換が無意味になってしまうので、とりあえず、先日の割れてしまったLCDユニットID-Tech製「N141XC」で、原因がバックライトかインバータかを調べてみる。この「N141XC」のバックライトは正常と考えられるので、もしこのLCDを接続して消灯してしまうようなら、障害の原因はインバータにあることになるし、正常にバックライトが点灯し続けるのなら、やはり冷陰極管を交換する作業をすることになる。
試してみると、しばらくしても消灯する気配がないので、原因はバックライト自身ということで、液晶割れした「N141XC」の冷陰極管を摘出して、「LTN141XA」に移植を試みることにした。
冷陰極管の交換は、管自体を折ってしまうことがあることと、高電圧がかかるため、しっかりケーブルを絶縁しておかないとならないこと、さらにLCDユニットを開けることから埃が入らないように気をつけなければならないことなどが注意点としてあげられる。
実際に冷陰極管を取り出す作業はそれほど苦労はなかったが、取り付けはうまくユニットに収まらなくなり苦労した。
何とか冷陰極管をユニット内部に収めることができたので、仮組みして試してみると、しっかりバックライトが点灯しつづける。
やったああ！なんとか成功！あとは、T60の上半身（トップカバー内）に収めればＯＫなのだが、いろいろ分解していたので、どのネジがどのネジかどこのネジか分からなくなってしまった。（これはこまったぞ！）
