Jan 25, 2015

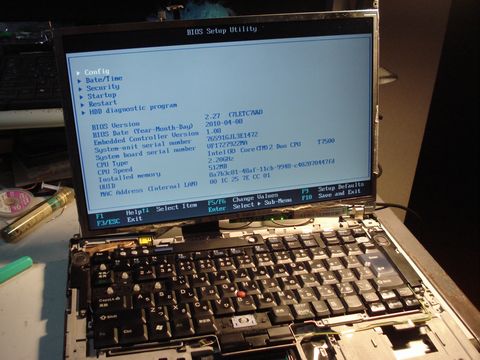

　しばらく動かしていると液晶が乱れ始めるT61(7658-A3I)。T61本体のビデオチップか、液晶ケーブル、あるいは液晶ユニットの制御回路の障害ではないかと、いくつかの原因が考えられるが、「しばらく動かすと」出現することから、ケーブルやコネクタ部分の接触不良ではないと思われる。T40系では本体のビデオチップの接触不良が話題になったが、T61では本体のビデオチップの障害って話はあまり聞かない。すると一番怪しいのは、液晶ユニット本体の制御回路ってことになる。

※液晶が乱れる原因は、液晶ユニット本体の制御回路にあるかも…。

　まあ確かめてみなければなんとも言えないので、早速液晶ユニットの取り出し。分解しようと詳しく上半身を見てみると、目隠しシールがズレている。この上半身分解履歴があるらしい。さらに取り外していくと、フレームカバーに修復痕。なるほど、このフレームカバーの破損は、どうやら分解時のものらしい。（無理して外したんだな～）

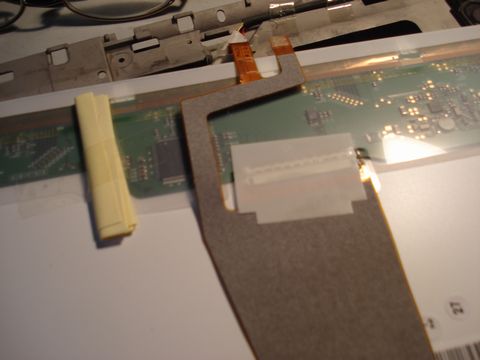

　液晶ユニットを取り出してみると、制御回路部分に、紙片が巻いて貼り付けられている。これって、この障害に対応するために貼り付けたんだろうな…。

※液晶ユニットの裏側に貼られていた紙片。前の所有者もこの障害に苦慮したのでは…。

　でも、紙を貼り付けたあたりを指で押さえても、液晶画面が改善する気配はない。一応、液晶ケーブルを挿し直してみたが、もちろんそんなことでは改善する気配もない。

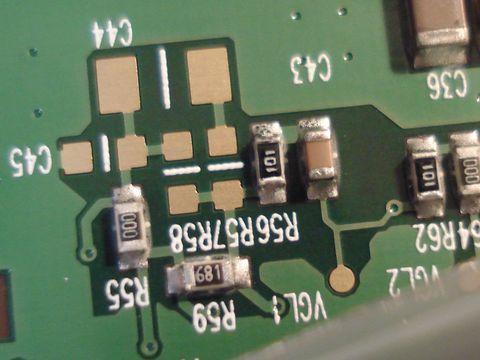

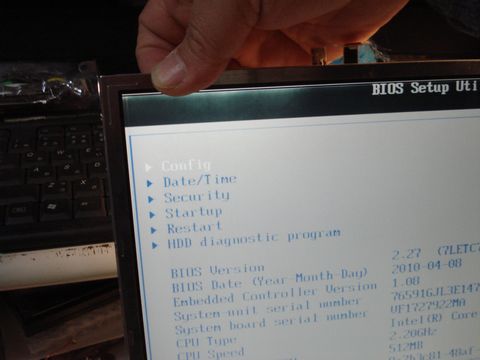

　…で、いろいろなところを押さえていると、偶然、乱れが治まる場所を発見。液晶ユニットの左上。なんだか、ここだけチップが出っ張っている感じなのだ。どうやらここが怪しい。液晶が乱れているときにこの出っ張りを押さえると乱れが解消するのだ。何度か繰り返してみたが、やはりここだ。
