Sep 21, 2015
テーマ： しんくぱっど(1163)
カテゴリ： T60/60p T61/61p
フレキ切れのT40系キーボードを復活させることができたので、今度はT60系のキーボードも復活させようと考えた。
T60系のキーボードは流用性が高く、T60系（T60/61）だけでなく、R60系（R60/R61）、Z60系（Z60/61）、T400、T500、R500にも使える優れものなので、なんとか復活を図りたいところだ。
ターゲットとなるキーボードは、FRU P/N：39T7144。調べて見るとT60用の日本語キーボード（ALPS製）である。このキーボードは以前手に入れた何枚かのジャンクキーボードの１枚だ。キートップ交換の価値しかないと思っていたが、「復活が可能」かもしれない。

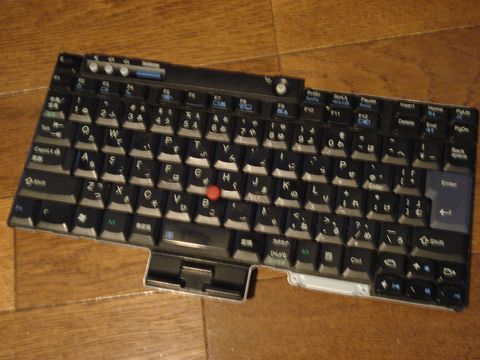

※フレキ切れのジャンクキーボード。コネクタ部分がなくなってしまっている。
※キートップの文字欠けも見られるが、復活できたらうれしい。

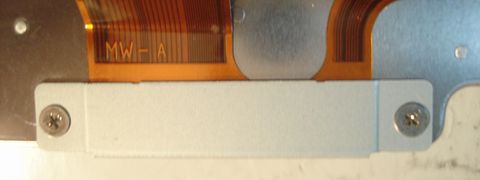

※T60系キーボードのフレキ接続部分。T40系と同様、圧着されている。
T60系のキーボードは、右下でフレキシブルケーブルがキーボード基板に圧着されているので、トラックポイントユニットとともに交換してしまえばいいことになる。
ということで、さらにジャンクなフレキと交換してみました。

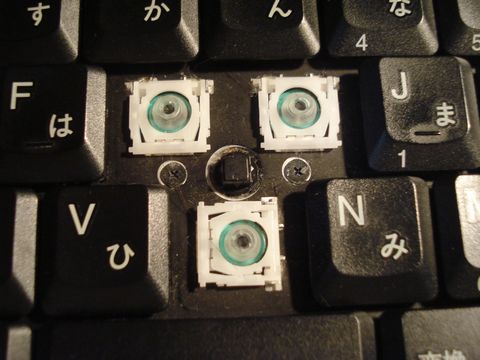

（１）まずは、トラックポイントユニットの取り外し。これは、トラックポイントまわりの幾つかのキートップを外してから、２つのユニットを固定するネジを外し、ユニットを背面に押し出すように外す。トラックポイントまわりは両面テープで固定されているので、少し外すのに苦労する。
（２）つづいてフレキシブルケーブルと、キーボード基板の接続部分を外すが、これもフレキを圧着しているカバーのネジを外す。

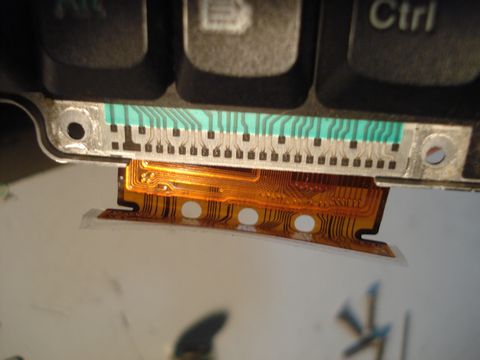

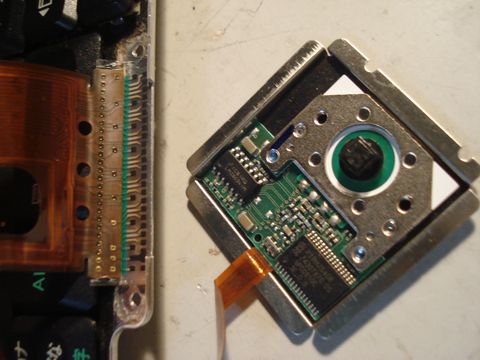

※フレキの接点（左）とトラックポイントユニット（右）。フレキを切ってしまわないように注意。
（３）後は別のものを取り付けるだけでＯＫ。一応心配なので、接点には「接点復活剤」を噴霧しておく。

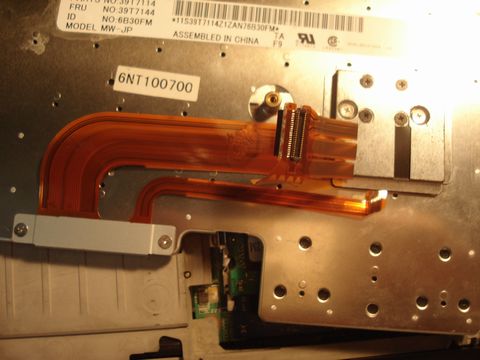

※コネクタが復活したＴ60系キーボード。後は動作確認のみ。

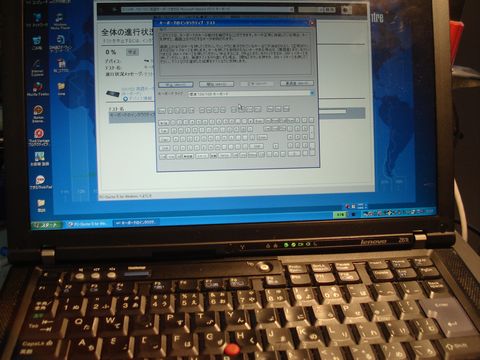

今回の動作確認は、Z61tで行った。（べつにどれでも同じだけど、XPのPC-DOCTORを使用するため）
テストしてみたが、問題なく使用できるようだ。
（これで、さらにジャンクキーボードたちを処分できなくなったぞ…。）
あと、手元には、電源が入らないT61のキーボード（FRU P/N：42T3235、ALPS製）と、キー入力がおかしくなってしまったR61のキーボード（FRU P/N：39T7144、ALPS製）があるが…。こちらもフレキの接点に「接点復活剤」を噴霧することで復活できるだろうか…。
