Oct 24, 2015
テーマ： しんくぱっど(1163)
カテゴリ： SL400 SL500
SL400シスボ(2743-CTO)を使って組み上げたSL500。Win7でも動作を確認することができたが、なぜかWLANカードを使うことができない。ワイヤレススイッチを動かしても、LEDインジケータが点灯することはなく、WLANカードを認識することすらできないのだ。
※Win7は起動しているのだが、搭載したWiFiLink/5100が使えないのは…。
もしかして、ワイヤレススイッチがしっかりとはまってないのではと、シスボの留めネジを緩めて確認してみたが効果なし。WLANカード・あるいはスモールボードと呼ばれるWLANカードなどを挿す部分の障害を疑い、他のものに換えてみたりしたが解消できなかった。

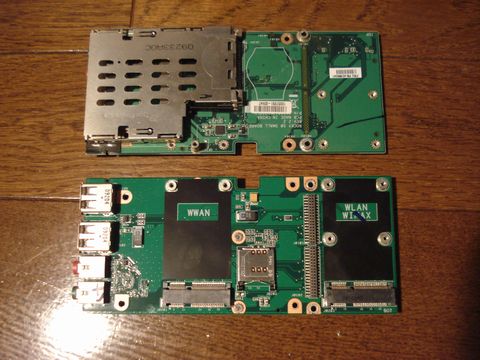

※スモールボード。USB・エクスプレスカードやWLANカードスロット等がある。

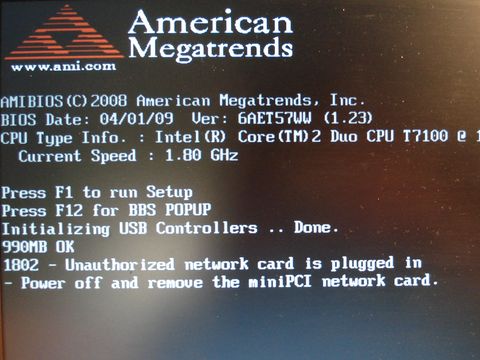

※WLANカードを換えてみたが、1802エラーに阻まれて検証できず…。
こうなるとまた分解してシスボを取り出して、詳しくチェックしてみるしかないだろう。（ワイヤレススイッチ部分が一番怪しい気がするが…。）
ということで、また分解してシスボを取り出していちばん怪しそうなワイヤレススイッチ部分を確認してみたが、やはり目視では分かるはずもない。

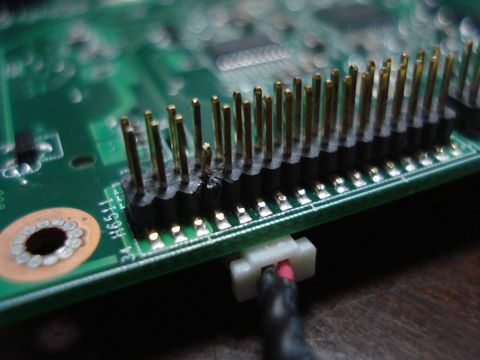

で、何気なくシスボを見ていると、スモールボードと接続するコネクタ部分のピンが一本曲がってしまっているのに気がついた。きっとシスボを換装する際に折り曲げてしまったのだろう。
精密ドライバなどを使って、元のように戻せれば復活できると踏んで、直してみるが、結局、ピン先が折れてしまった。
さあ、これは困りました。このコネクタを復旧しなければ、障害が解消できないが、３４ピンもあるこのコネクタを全換えするのはとてもたいへんだ。いやいや、コネクタの一部を切り取って交換すれば８ピン分ですむぞ。
それなら、このピンだけ交換してしまえば、かなり簡単だ。…ということで、問題のピンの台座部分を削り取り、そこに他のシスボから調達したピンを付け直すことにした。

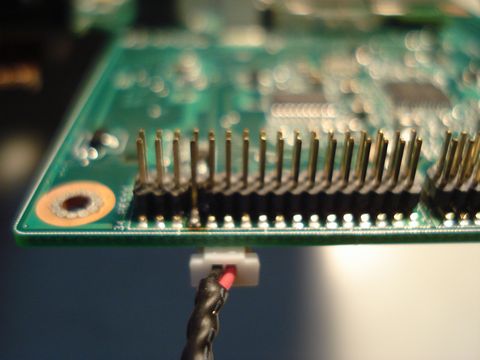

※ピンの台座部分を削り取って、問題のピンだけ他のものに付け直してみた。
シスボとスモールボードとの接続は今度は慎重に…。
※SL400/SL500の保守マニュアルより。
やりましたあ。やっとWLANカードが使えるようになりました。

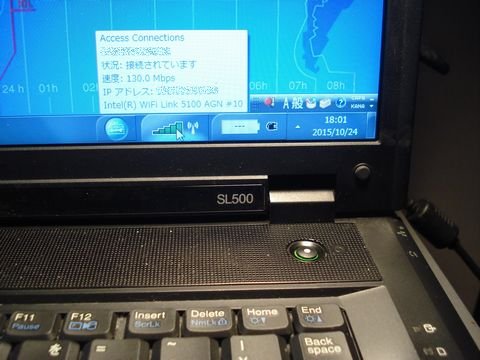

※やっと、正しく認証されネットに接続できるようになったWiFi Link/5100。
今回の教訓。やはり「ていねいに扱うこと」が大事ってこと…。
