Feb 6, 2016

我が家のガスコンロが点火しなくなってしまった

カテゴリ：我が家のメンテナンス

ある日突然、ガスコンロが点火しなくなった。つまみを回しても「カチカチ」と言わず、点火しないのだ。電池切れかなと思い、電池を新品に交換してみたが、まったく改善されない。ガスはしっかり流れているようで、チャッカマンで点火すれば使用可能だ。

※ガスコンロの点火装置（左）と立ち消え防止装置（右）を磨いてもダメ…。

　このガスコンロ、ビルトインタイプのRinnai製「RBG-20B2S」。もう１５年以上使っている代物。

※もう１５年以上も使っているガスコンロだが…。とうとう壊れたか？

　ネットで調べてみると、点火装置を清掃して直ったという書き込みもあるので、早速清掃開始。点火装置と立ち消えセンサーを（ついでにバーナーキャップも）磨いてみたが、効果はなかった。

　すると回路の問題なのだろうか？

　ガスコンロのテーブル（トッププレート）を外して内部を覗いてみたが、見ただけで分かるはずもない…。新しいガスコンロを購入するくらいなら、いっそのことＨＩクッキングヒーターに交換するかなと、次の検討に入った。が何だかとても口惜しい。一応、専門家に見てもらえばあきらめもつくと思い、ガス会社の電話した。

　ガス会社のサービスマンも、電池を換えたり、内部を覗いたり、メーカーに電話したりしていたが、結局のところ、白旗。長く使っているので「そろそろ寿命」ということに落ち着いた。

　ガスかＨＩかの選択が現実になってきた。

「カチカチカチ…」

　直っちゃってます。いろいろいじってくれたのが幸いして、接触不良が改善されたのでしょうか…。原因は、やはり経年使用による回路の劣化・接触不良ってことなのでしょう。とりあえず、新たな出費はしなくて済みました。

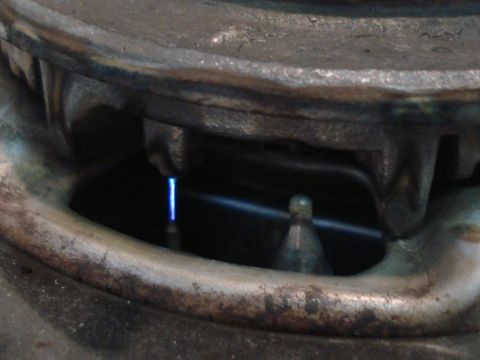

※点火装置からスパークが…。いつの間にか、直ってしまいました…。

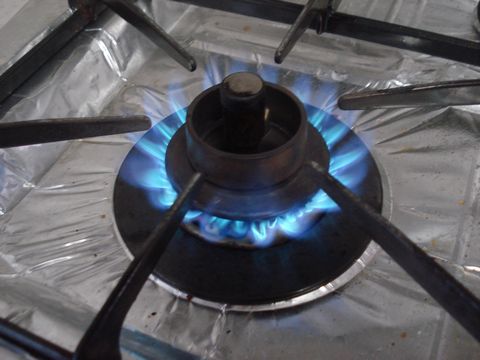

※しっかり点火することができたガスコンロ。これでしばらくは…。

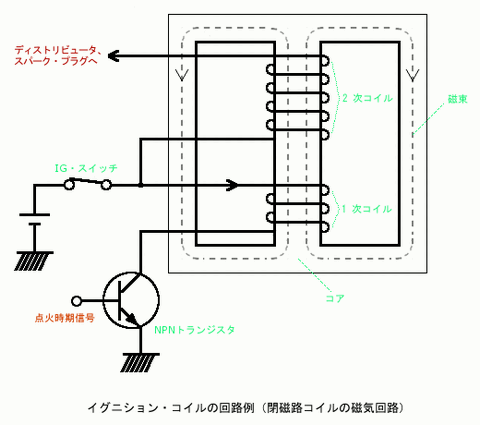

　この点火装置はイグナイタと呼ばれるもので、自動車のイグニッションコイルにも使われているようだ。
　まず1次コイルに電流を流す。すると1次コイルが巻かれているコア（鉄芯）
は電磁石となり、磁力線の束（磁束）が発生する。その後、1次コイルに流れていた電流が止まり、コア内部の磁束が急になくなると、同じコアに巻かれている2次コイルには、電磁誘導により高電圧が発生する。2次コイルで発生した高電圧により、ギャップ間に火花が飛び、ガスの燃焼を引き起こすのだという。

■農業機械の簡単メンテナンス＞電装関係＞点火装置
http://www.engineer314.com/senmon/tenkasouchi.html

■かずいの雑記帳３「実験用イグナイタの製作」
http://yaplog.jp/kazuikazui/archive/149

http://oshiete.goo.ne.jp/qa/5040679.html?from=recommend

　ビルトイン型のガスコンロ(パロマPD-1MH)でスパークが飛ばず、点火出来ません。現在はとりあえずライターで点火していますが、不便なので直そうと思った次第です。取り敢えず以下の対策を行いましたが、無効でした
　・電池を新品に交換する
　・電極をみがく

　回路概要
　・乾電池1本使用

　・+端子から点火ツマミ部のスイッチへ
　・スイッチのもう一端から出た線は筐体へ
　・更に筐体から2種類の線が出て、両方コンロそばの円錐型電極?へ
　・-端子からイグナイタと思われるブラックボックスへ(NTK社のBSN-106T)
　・イグナイタ?から、円錐型電極?と隣接する白色の電極(ロウソクのような感じの電極)へ
　・+端子側の導通試験は全てOKでした
(スイッチがONの時は円錐型電極に1.6V強がかかり、OFFの時は数mV)
　・-端子側は電池→イグナイタ?間は導通していることを確認しています。
　・円錐型電極?とロウソク型電極?は同電位でした

個人的には円錐型電極とロウソク型電極が同電位なのはおかしいと思うのですが・・・
イグナイタの故障でしょうか？
電極同士がどこかでショートしているのが原因でしょうか？
