Aug 16, 2016

LANポートが壊れたDynabookを生贄に…

カテゴリ： computer

LANポートが壊れたDynabookを生贄にして、他２台のDynabookの障害を復旧させることにした。

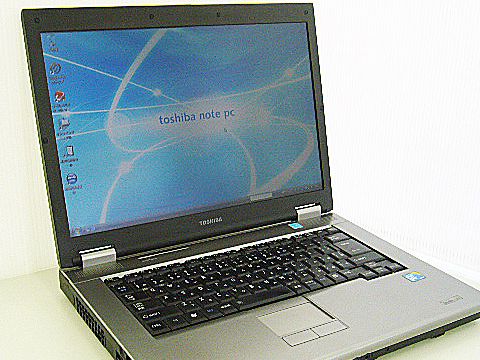

※LANポートのピンが曲がってしまいネットワークにつなげられないDynabook。

　このDynabook Satellite L20 220C/Wは、15.4inchWXGA液晶、CPU：Celeron900、メモリ：2GB、DVDマルチドライブ搭載と、ThinkPad R500、SL500と同じくらいのスペック。搭載OSはVistaなので、来年４月がサポート切れとなる。今更、修理しても使える期間が１年もないので、使えるパーツを他のDynabookに使って、乗り切ることにしたのだ。（すべて同型なので作業が楽だ。）

https://dynabook.com/pc/catalog/satellit/090721l2/index_j.htm
http://www.inversenet.co.jp/pclist/product/TOSHIBA/PSL2022CW971U.html

　ちなみに、LANポートが壊れたDynabookを修理しようとすると、シスボ交換ということになってしまう。（LANポートだけ付け換えればいいのに…。）

　前回は、液晶表面になんらかのダメージを受けたようで、液晶表示が正しくできなくなってしまったDynabookとの液晶交換を行った。ThinkPadのような「保守マニュアル」がないので、液晶ユニットの摘出は手探りだったけど、なんとか上半身のみ分解する竹で交換することができた。

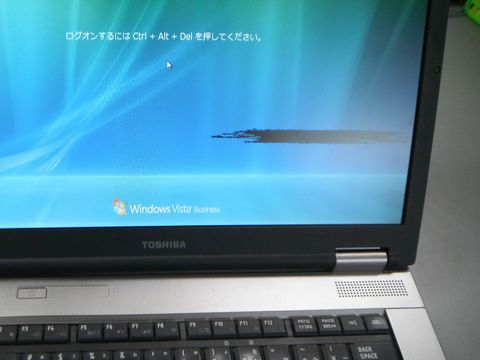

※表示が一部欠けてしまっているDynabookの15.4inchWXGA液晶。

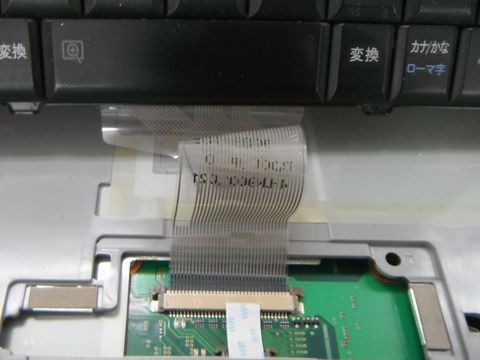

　今回は、キートップが取れたりくたびれてしまって見苦しい状態になってしまうキーボードユニットを交換することに…。

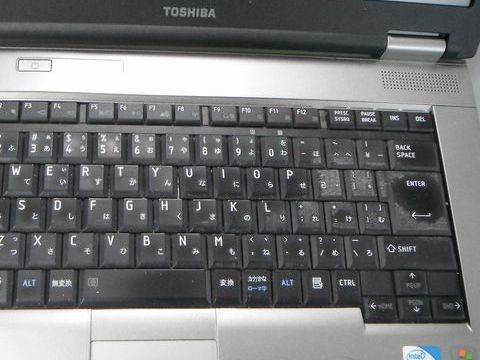

※かなりキートップが汚れている。[U]キーもすぐに外れてしまうDynabook。

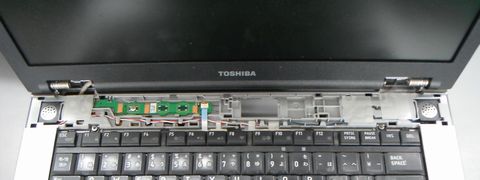

　下半身の分解は初めてなので、試行錯誤しながらの作業だったが、FMVなどと同じように、ヒンジカバーパネルから分解すればいいことが分かった。

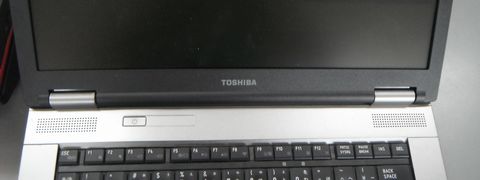

※まず取り外すのは、このヒンジカバー部分。数箇所のラッチを外していく。

http://sky.geocities.jp/sgnhm638/pasocon-001.html

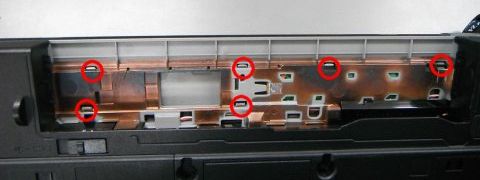

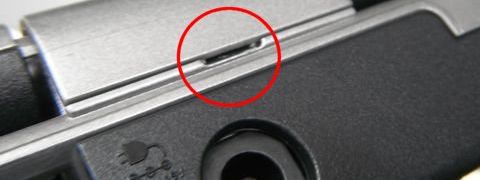

　まずは、背面からヒンジカバー部分のくぼみにマイナスドライバを入れて、カバーを浮かす。次に、裏側からバッテリの収納スペースにある、ラッチを浮かせて、カバーを外していく。
