Apr 29, 2017

　以前手に入れたT410i(2516-F7J)は、バックライト切れのようでBIOSがうっすらと表示される。
　しかしこのバックライト切れの問題は、液晶側でなく本体側（シスボ）にあるといわれている。手持ちのT410(2516-R22)も起動するがバックライトが点灯しない障害を持つ。

　この障害、T60/T61/T400では、シスボ・LCDコネクタ近くのチップヒューズの溶断（ヒューズ切れ）が原因で、切れたヒューズを短絡（バイパス）することで一応復旧することができた。

　…ということはT410も、同じようにチップヒューズが切れているのではないか？

　そこで手始めに、T410(2516-R22)のシスボを取り出して、チップヒューズ切れがないかを片っ端にチェックすることにした。

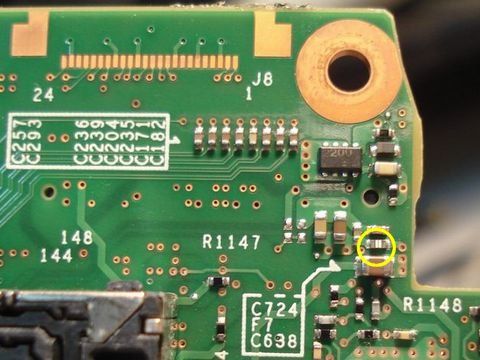

　すると、シスボ裏側[F7]が切れていることが判明。

　このヒューズがバックライトのものか分からないが、どうせこのままではまったく役にたたないシスボなので、思い切って短絡させて動作確認してみた。

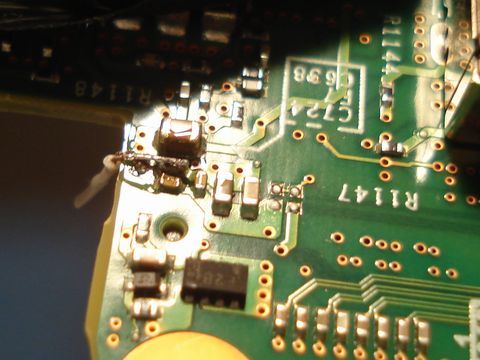

※となりのチップとの間隔がかなり狭いので、被覆を剥がしてそのまま半田付け。

　結果はピンポーン。

　T410シスボのバックライト切れを復旧させることができた。（本当は切れてないチップヒューズに交換すべきだが…。）

http://www.inversenet.co.jp/pclist/product/Lenovo/2516R22.html
Corei3 370M/2.4G 2G 250G DVD±R DL/±RW/-RAM 無線LAN WiMAX Bluetooth 14.1TFT WXGA+ WinXP Pro

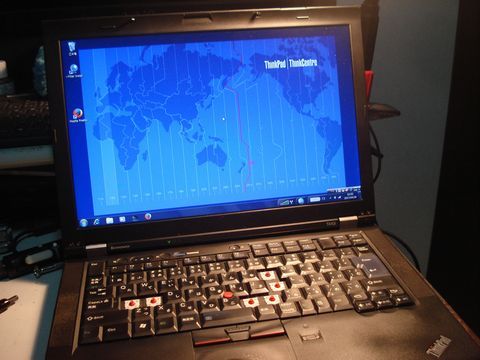

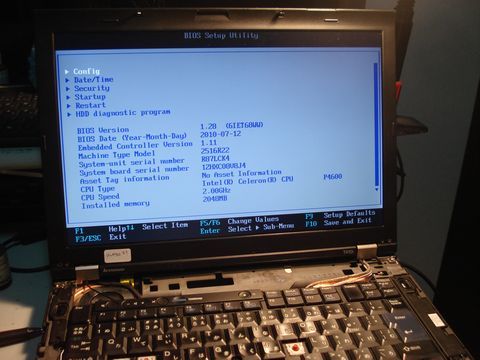

　とりあえずCeleron/P4600で動作確認したが、無事復活できたので、Core i3/380Mに換装。液晶がWXGA+解像度か確かめるために、win7を起動させてみた。

※無事、WXGA+解像度も確認できた。あとはキーボードだけど…。

　これでもう１枚のT410シスボの復旧のめどもついたぞ…。
