　ターゲットは左ヒンジ部分が破損しているT500の上半身。分解してみたところ、破損はロールゲージ部分。これは前回破損したT500と同じ箇所だった。つまり、ここがT500のウィークポイントっぽい。



　幸いにして、ロールゲージを含むT500のトップカバーをゲットしていたので、これと先日取り外した無傷のT500のヒンジを使って、ストックのWUXGA液晶Samsung製「LTN154U2-L05」(FRU P/N：42T0408)をT61pに載せることにする。LCDケーブルはT61pのものがストックあり。インバータカードはT500のものを流用する。



　で…。

　取り付けてみたものの、バックライトが暗い。かなりくたびれているようだ。

　これは…。

　冷陰極管(CCFL)を交換するしかないでしょう。

　ということで、液晶ユニットからCCFLを摘出・交換を決意。

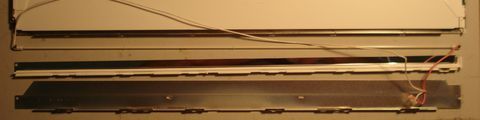

※やっとのことで摘出することができたWUXGAのCCFL。長さは336mm。

　この液晶ユニットのCCFLはスチールフォルダでがっしりと固定されていたため、摘出はけっこう面倒だった…。

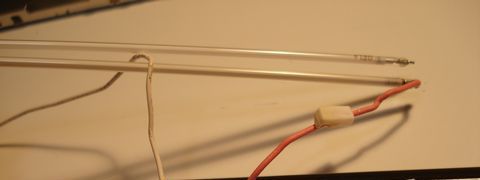

※新品のCCFL（上側）と摘出したCCFL（下側：ケーブルが付いている）

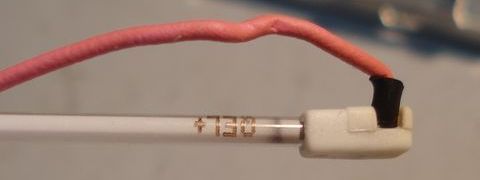

※ゴム管と熱収縮チューブで絶縁処理した新品のCCFL。

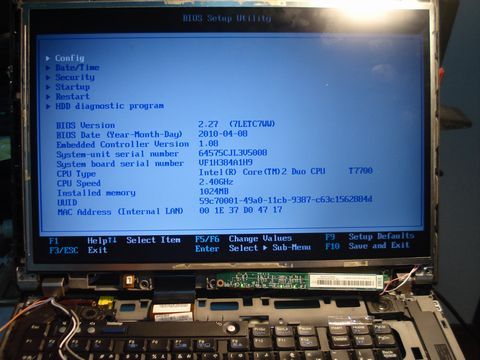

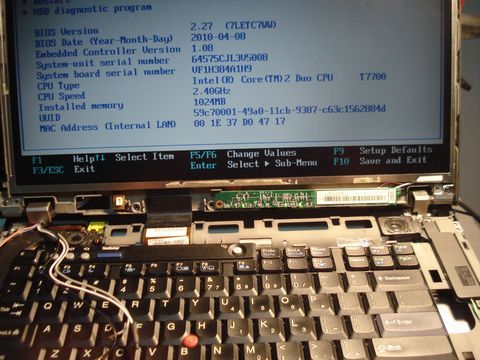

※CCFL交換後のT61pのBIOS画面。とても明るくなった…。苦労した甲斐があった…。

　あとは組み立てるだけです…。
