　試しにHDDを取り付けてみたが、まったく認識しない。これはどうしたものか…。HDDコネクタだけ取り換えればいいのだろうけど、コネクタのピンの数が多いので、USBポート交換のようにはいかないだろうなあ…。

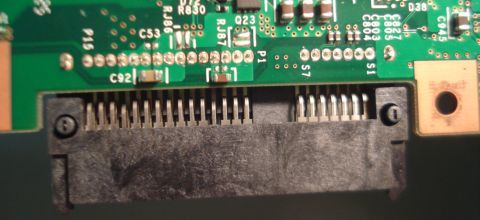

　ジャンクなT410シスボからHDDコネクタを取り外して流用しようと思ったが、s調べてみると、L512のHDDコネクタは表面実装タイプのようで、T410とはどうやらコネクタの形状が異な り、流用することができないみたいだ。


※T410のSATA HDDコネクタ。L512とコネクタ形状が異なる。

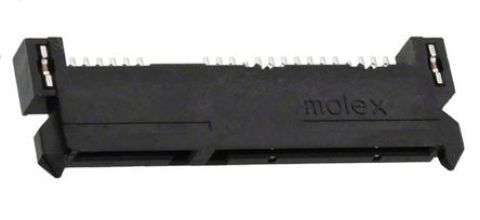

■ Molex 基板ソケット SATA シリーズ 1.27mm 22 極 1 列 ライトアングル

http://jp.rs-online.com/web/p/pcb-sockets/8967409/
※このHDDコネクタは表面実装タイプだが、L512ではコネクタ形状が左右逆となる。

　とりあえず、このHDDコネクタを外してみることにしたが、ピンがコネクタの奥の方なので、ヒートガンで炙るのは難しいと考え、半田ごてで温めて取り外すことにしたのだが…。

　結果は、ランドを剥がすことになってしまった…。

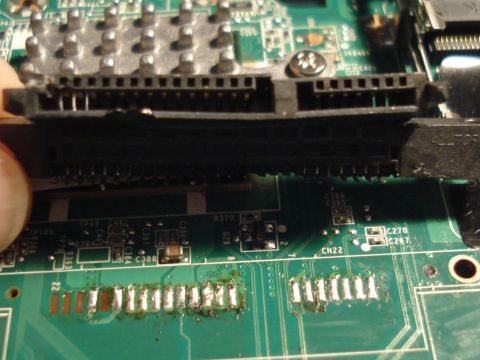

※L512のHDDコネクタのランド。左側のランドが４つ剥がれてしまった。


SATAは、パラレルATA（PATA）デバイス（および以前の小型ストレージデバイス、ST-506ハードディスクドライブ、さらにはIBM PCよりも前のフロッピーディスクドライブにさえ）に使用される4ピンMolexコネクタとは異なる電源コネクタを指定します。 これはSATAデータコネクタのようにウェーハタイプのコネクタですが、2つの間の混乱を避けるためには非常に幅広です（15ピン対7ピン）。 いくつかの初期のSATAドライブには、4ピンMolex電源コネクタと新しい15ピンコネクタが含まれていましたが、ほとんどのSATAドライブには後者のものしかありません。
新しいSATA電源コネクタには、いくつかの理由でさらに多くのピンが含まれています。
3.3Vは従来の5Vおよび12V電源とともに供給されます。 しかし、実際に使用するドライブはごくわずかなため、アダプタを備えた4ピンMolexコネクタから電力を供給することができます。
SATAリビジョン3.3のピン3はPWDISとして再定義されており、SAS仕様との互換性のためにPOWER DISABLEモードに入り、出るために使用されます。 ピン3がHIGH（2.1-3.6 V max）に駆動されると、ドライブ回路への電力はディスエーブルされます。 この機能を備えたドライブは、SATAリビジョン3.1以前のシステムでは電源が入りません。 これは、ピン3がHIGHにドライブされるとドライブの電源が入らないためです。
インピーダンスを低減し、電流能力を高めるために、各電圧は3つのピンによって並列に供給されますが、各グループの1つのピンはプリチャージを目的としています（下記参照）。 各ピンは1.5Aを伝送できる必要があります。
5本の並列ピンは、低インピーダンスのグランド接続を提供します。
2つのグランドピンと各電源電圧用の1つのピンはホットプラグプリチャージをサポートしています。 ホット・スワップ・ケーブルの4番と12番のグランド・ピンは最長のため、コネクタが接続されたときに最初に接触します。 ドライブ電源コネクタのピン3、7、および13は他のピンより長く、次に接触します。 ドライブは、電流制限抵抗を通じて内部バイパス・コンデンサを充電するためにドライブを使用します。 最後に、残りの電源ピンが接触し、抵抗をバイパスし、各電圧の低インピーダンス源を提供します。 この2段階の嵌合プロセスにより、他の負荷への不具合や、SATA電源コネクタの接点のアーキングやエロージョンが回避されます。
ピン11は、互い違いのスピンアップ、アクティビティの指示、またはその両方のために機能することができる。 これはオープンコレクタ信号であり、コネクタまたはドライブによってプルダウンされる可能性があります。 コネクタに引っ張られた場合（ほとんどのケーブル式SATA電源コネクタのように）、電源が供給されるとすぐにドライブが回転します。 フローティング状態のままにすると、ドライブは音声が聞こえるまで待機します。 これにより、多くのドライブが同時に回転するのを防止し、あまりにも多くの電力を消費する可能性があります。 また、ピンはドライブの動作を示すためにドライブによって引き下げられます。 これは、LEDを通じてユーザーにフィードバックを与えるために使用されます。
4ピンMolexコネクタをSATA電源コネクタに変換するパッシブアダプタが用意されており、Molexコネクタで5 Vおよび12 Vのラインを提供しますが、3.3 Vでは使用できません。また、4ピンMolex-to-SATA電源アダプタ 3.3V電源を追加供給するための電子機器が含まれています。 ただし、ほとんどのドライブでは3.3Vの電源ラインは必要ありません。(Wikipedia google翻訳による）



　調べてみると、左側の３つのピンは12Vを供給するもののようなので、とりあえず、L512では必要ないだろう。12pinも剥がれてしまっているが、このピンは「 Staggered spinup /activity」。このピンが接続されていないとどんな不具合があるのだろう…。

　これは試すしかないのか…。
