　以前手に入れたT430(2342-A28)の液晶にはライン抜けが見られ、熱圧着部分を指で押さえてみると改善が見られたが、半田ごてで加熱してもライン抜けを解消することはできなかった。

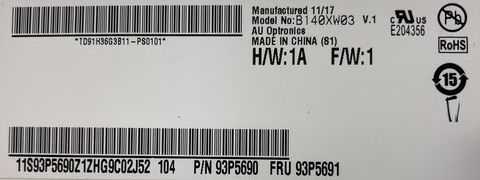

　そこで用意した液晶ユニットは、AU Optronics製「B140XW03」(FRU P/N：93P5691)。ジャンク箱のThinkPadの中から発見した。


https://www.panelook.com/B140XW03%20V0_AUO_14.0_LCM_overview_12082.html

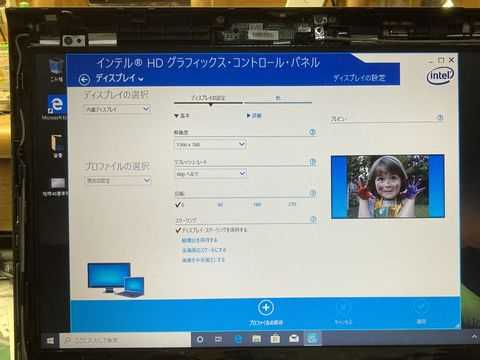

　無事、表示されることを確認。

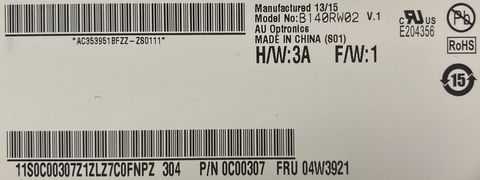

　これで、とりあえず、問題は解決したが、せっかくなので、液晶をHD+解像度のものと交換しようと考えた。交換する液晶ユニットはL430から取り外したもの。AU Optronics製「B140RW03」(FRU P/N：04W3921)。


https://www.panelook.com/B140RW02%20V1_AUO_14.0_LCM_overview_466.html


　でもこの換装はうまくいきません。表示がおかしくなってしまっています。

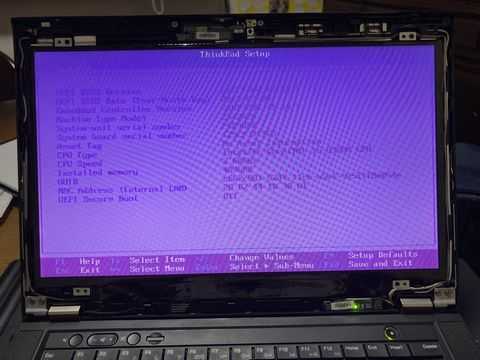

※HD+液晶への換装。POSTもBIOSも赤くなってしまっている。


　この障害は以前にも経験があるぞ…。

　確かT430では、HD+液晶に換装する際は、液晶ケーブルもHD+解像度対応のものを準備しなければならないのだ。

　これも対応するケーブルがないかジャンク箱をあさってみると、T430上半身についていたケーブルがどうやら、HD+対応ケーブルのようだった。（なんとラッキーな話だ…。）

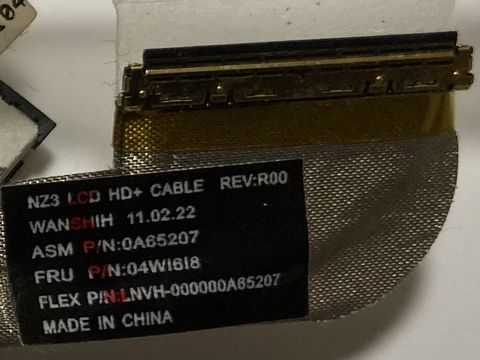

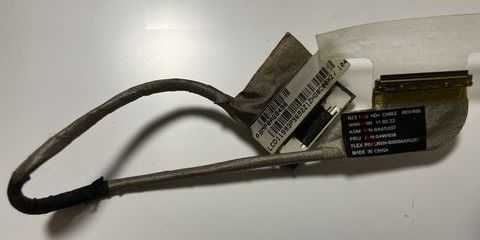

※T430のHD+解像度対応液晶ケーブル(FRU P/N：04W1618）

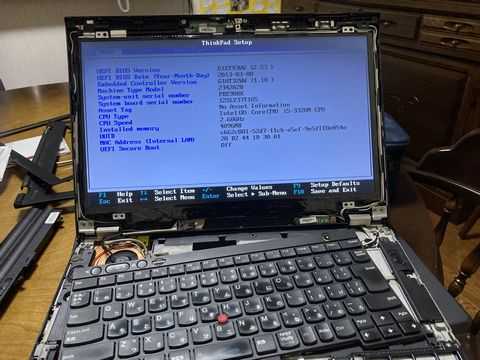

　ケーブルを換えて動作確認をしてみると、すんなりとBIOSが表示された。

　これでＯＫだ…って思っていたら…。

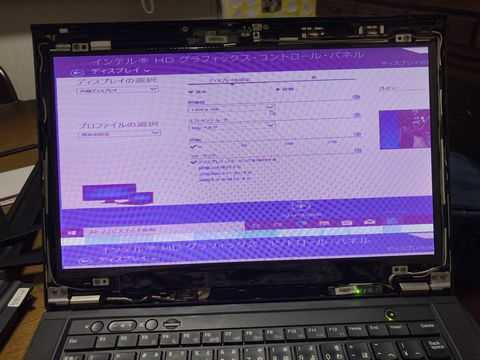

　win10の表示がおかしくなってる。色もへんだけど、何だか同期もとれていないようで、タスクバーの位置もおかしいぞ。

　なんだか、液晶パネルの変更をOSが自動的に検出できていないようだ。（win10では通常は、OSがドライバを自動的に割り当てていくため、ユーザーは「ドライバのインストール」という面倒な作業から解放される。）

　まあしばらくネットにつなげていけば、自動的に更新されるだろうけど、そんなに悠長に待てないのでここは、BIOSの初期化を実行することにする。
（BIOSを初期化してしまえば、BIOSとwin10の橋渡しをしている、UEFI 【Unified Extensible Firmware Interface】も当然影響を受けるだろうから、win10も液晶に変更に気づくはずだ。）

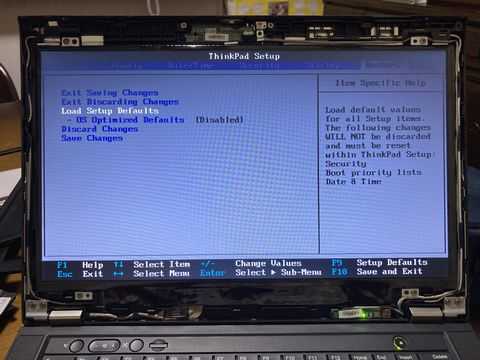

※BIOSを強制的に初期状態にできる「Load Setup Defaults」を実行。

　結果は良好。

　これで、解像度の変更も自在にできる…。

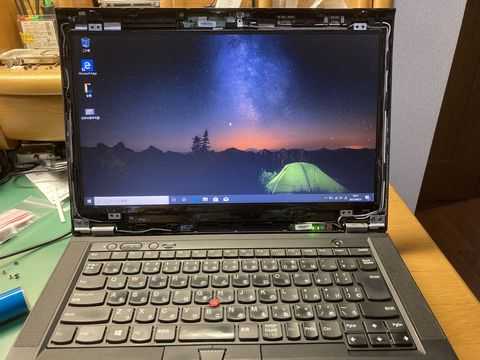

※BIOSでT430を初期状態に戻すことで、液晶も正常に表示されるように…。

​
