問題のチップは、cpuソケット裏の中央部に実装されている、「NEC/TOKIN 0D108」という直方体のチップだ。よおく見ると、なんたか上側が膨らんでいるように思えるのだが…。
※cpuソケット裏に配置された「NEC/TOKIN 0D108」

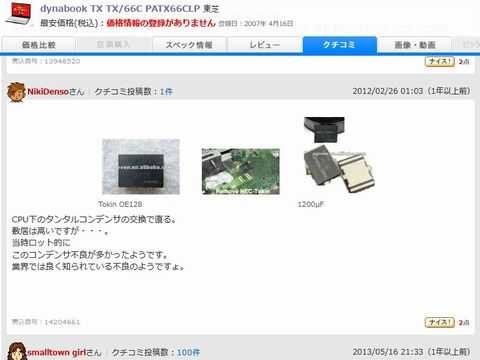

ネットで、「0D108」を検索すると、なんだか有力そうな情報がヒットしました。東芝のDynabookでの事例ですが、「ACアダプタを挿すとシャットダウンする」「バッテリからは起動できるが、ACから起動できない」といったもの。
その原因は、cpu下のタンタルコンデンサーにあるとのことだ。
■0D108 の代わりに積層セラコンを１０個半田付け
https://bbs.kakaku.com/bbs/00200715687/#17198634
ノートパソコン > 東芝 > dynabook TX TX/66C PATX66CLP
スレ主 Hiro Kiさん

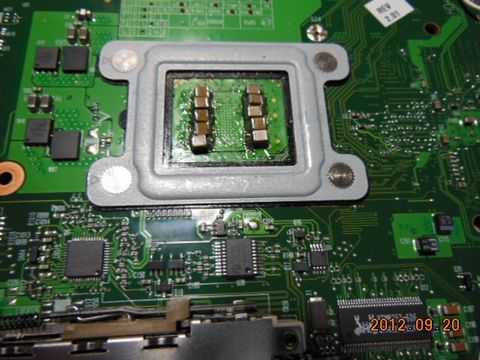

0D108 の代わりに積層セラコンを１０個半田付け
初投稿です。TX/66GBL 2008秋冬モデルです。
ブロードライザを交換してACアダプターでシャットダウンが 直りました。（対応を投稿していただいた方ありがとうございます）いろいろ試してみましたがどれもダメでこのサイトにあったブロードライザを交換で直った記事をみて
トライしました。ブロードライザが手に入らなかったので積層セラコン 100uF/6.3V品を１０個付けました。これでアダプターを挿してもシャットダウンしなくなりました。（修理前は内臓バッテリーでは使用できていました。セーフモードもOKでした。）
購入してから半年ぐらい前までは何も問題なくつかえていましたが時々シャットダウンするようになり最近ではACアダプターを挿すとすぐにシャッとダウンしてしまうようになり、東芝に修理をだしましたがトータルで4万6千円ぐらいかかると言われので返却してもらいました。運賃を４２００円取られました。長期保証に入っていなかったので無料保証になりませんでした。しかしこのコンデンサの不良が原因ならばボード交換しても再発するかも？
ダメ元でコンデンサの交換にトライしてみましたがケースを開けてCPUまでたどりつくのと、ブロードライザを外すのが大変でした（カッターナイフで少しずつ削りとるように外すとうまくいきます）。時間があるときゆっくりと慌てないないでやるといいと思います。
失敗しても責任はとれませんのであくまでも個人の責任でやって下さい。保証期間内なら迷わず修理に出して下さい。ちなみに積層セラコンは秋月で１個５０円で売っているようです。（秋月の宣伝ではありませんので）
書込番号：15095826
■NEC/TOKIN ノートパソコンのコンデンサ交換
https://www.youtube.com/watch?v=qlYIF5yJFOM

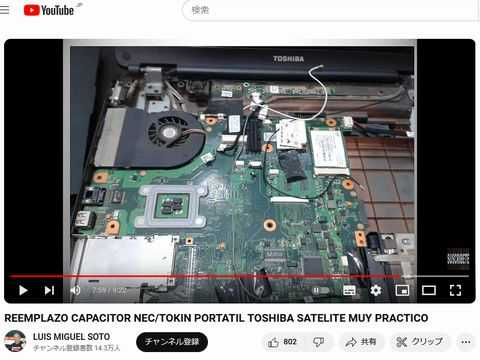

REEMPLAZO CAPACITOR NEC/TOKIN PORTATIL TOSHIBA SATELITE MUY PRACTICO
LUIS MIGUEL SOTO（2016/03/05）
Como reemplazar el capacitor Nec/Tokin ,por 4 capacitores smd en una Mainboard de Portatil Toshiba satelite EL CUAL SE REINICIA O APAGA CUANDO SE LE CONECTA EL ADAPTADOR DE CORRIENTE un procediminto muy sencillo y con herramientas basicas..
SI FUE DE UTILIDAD EL VIDEO COMPARTELO ES MUY FACIL
電源アダプターが接続されるとリセットまたはシャットオフする東芝サテライト ラップトップのメインボード上の Nec/Tokin コンデンサを 4 つの SMD コンデンサに交換する方法。基本的なツールを使用した非常に簡単な手順です。
ビデオが役に立った場合は、共有してください。とても簡単です

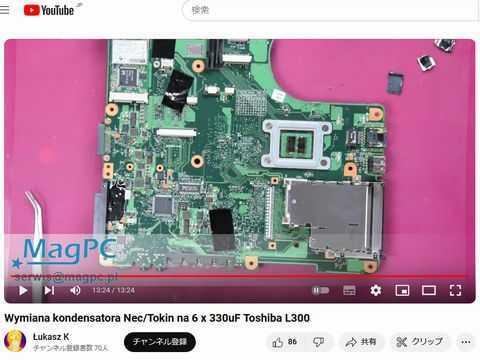

■Wymiana kondensatora Nec/Tokin na 6 x 330uF Toshiba L300
https://www.youtube.com/watch?v=fFsa1xPWW3g
■0D108長方形トーキンファラーコンデンサ共通の問題を解決電源障害
東芝ノート パソコン１ロット（１０個）２２８２円※在庫切れ
https://ja.aliexpress.com/item/2022629087.html
https://www.worldwayelec.com/pro/nec/0d108/2752870
このチップを購入することは今ではできないようです。
直すなら330μFの電解コンデンサや100μFの積層セラミックコンデンサで代用するしかないようですが、なにやら復活の可能性があるってことか…？
-
