2013.03.30
カテゴリ： RF-2900LBS
前回紹介したスライドスイッチの整備で、どうにも気になっていた接点の摩耗を修正し、ついでに他の部分も少しだけ手を付けました。
まずスライドスイッチの整備です。以下の手順で実施しました。
1.もう一度分解し、ケイグ赤や接点清浄剤を”チェーンクリーナー”で洗い落とす。
2.摩耗した接点部へ、Pbフリー半田を盛りつける（勿論はんだ付けします）。
普通のPb入りはんだは柔らかいので、今回の用途には適さないと思います。
3.余分なはんだを、カッターナイフで綺麗に削り落とす。
4.摺動子の接点部に隙間が開かないよう、ピンセットなどで整形する。
5.他の接点との段差がなくなるまで調整したら、接点清浄剤を少量付けてスイッチを組み上げる。

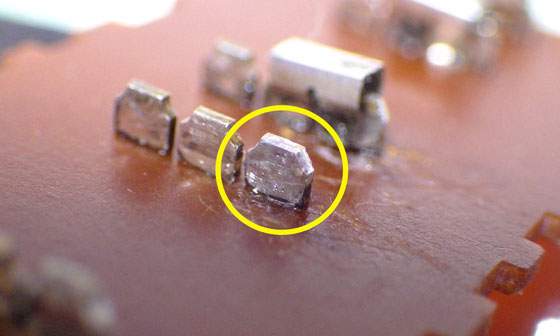

まあいささか根気のいる作業です。こんな事はよほどの物好きじゃないと思いつかないでしょう。画像は以下の通りです。
下の画像の方が見やすいかも知れません。他の接点とは色が変わっているのがお分かりになると思います。
組み上げた修正済みスイッチをテスターで導通確認したところ、接触不良は完全に解消しました(*^^)v
整備したAF基板を筐体へ取り付け、最低限の配線を接続すれば電源ON/OFFやライトの点灯は確認できます。結果は電源ON/OFF：問題なし。ライト：点灯せず・・・。

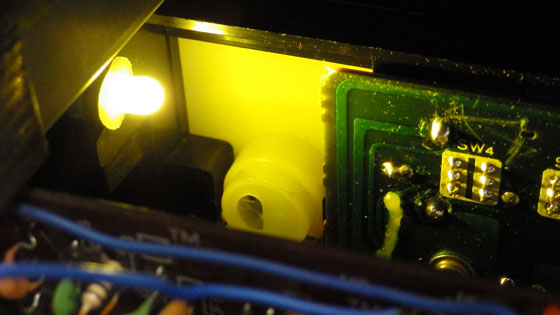

う〜ん、接触不良は改善しましたからねぇ、ランプ（麦球）の断線と判断し電球色LEDと交換しました。LEDの電流制限用抵抗は430Ωを選び、交換後に点灯している状態が下の画像です。LEDにはひかり拡散カバーを付けていますよ。

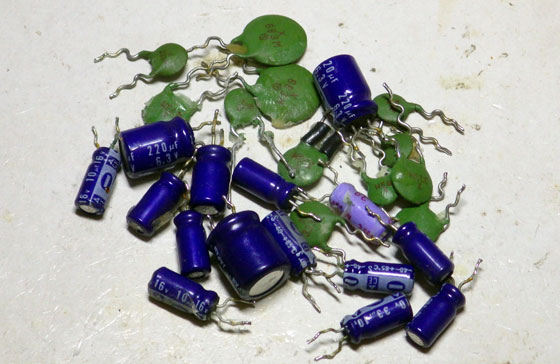

ここまで来たところで一休みし、ラジオ基板のコンデンサ交換に着手しました。対象はケミコン全数と一部のセラミックコンデンサです。外した部品はこちら。

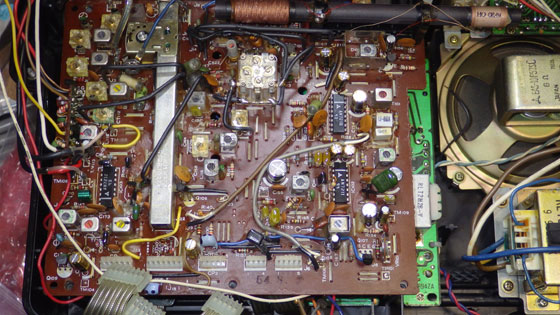

最後はちょっと判りづらいかも知れませんが、部品交換済みラジオ基板の全景です。こんな感じで整備を進める予定です。
まずスライドスイッチの整備です。以下の手順で実施しました。
1.もう一度分解し、ケイグ赤や接点清浄剤を”チェーンクリーナー”で洗い落とす。
2.摩耗した接点部へ、Pbフリー半田を盛りつける（勿論はんだ付けします）。
普通のPb入りはんだは柔らかいので、今回の用途には適さないと思います。
3.余分なはんだを、カッターナイフで綺麗に削り落とす。
4.摺動子の接点部に隙間が開かないよう、ピンセットなどで整形する。
5.他の接点との段差がなくなるまで調整したら、接点清浄剤を少量付けてスイッチを組み上げる。
まあいささか根気のいる作業です。こんな事はよほどの物好きじゃないと思いつかないでしょう。画像は以下の通りです。
下の画像の方が見やすいかも知れません。他の接点とは色が変わっているのがお分かりになると思います。
組み上げた修正済みスイッチをテスターで導通確認したところ、接触不良は完全に解消しました(*^^)v
整備したAF基板を筐体へ取り付け、最低限の配線を接続すれば電源ON/OFFやライトの点灯は確認できます。結果は電源ON/OFF：問題なし。ライト：点灯せず・・・。
う〜ん、接触不良は改善しましたからねぇ、ランプ（麦球）の断線と判断し電球色LEDと交換しました。LEDの電流制限用抵抗は430Ωを選び、交換後に点灯している状態が下の画像です。LEDにはひかり拡散カバーを付けていますよ。
ここまで来たところで一休みし、ラジオ基板のコンデンサ交換に着手しました。対象はケミコン全数と一部のセラミックコンデンサです。外した部品はこちら。
最後はちょっと判りづらいかも知れませんが、部品交換済みラジオ基板の全景です。こんな感じで整備を進める予定です。
