2007.01.03

NexStar 4GT 用 PC接続ケーブルを自作する

カテゴリ：スターウォッチング

極性を間違えるとハンドコントローラーやPCを破壊する恐れがあります。
ケーブルの自作は自己責任で行って下さい。

これまでに、 PC用Webカメラを天体用冷却CCDカメラに改造し、 CELESTRON（セレストロン）自動導入・自動追尾天体望遠鏡NexStar4GT Special Edtion で星雲を捉える計画を進行中であるが、この CELESTRON（セレストロン）自動導入・自動追尾天体望遠鏡NexStar4GT Special Edtion には、PC用ソフトウェアであるNexStar Observer List ( NSOL )がバンドルされている。NSOLにはハンドコントローラーの約10倍の39,179個の天体が登録されている。検索機能に加え、ウェッジ付き三脚による赤道儀モードでのアライメントに必要な基準星を表示する機能がある。このNSOLからNexStar4GT Special Edtionを制御するには、 CELESTRON　パソコン接続ケーブル (\4,800)が必要となるが、他の天体観測を含め天体観測用のパーツ類は非常に高額である。
この様なケーブル類は自作すれば、安く済む。
NexStar4GT Special Edtionの説明書にはRS232Cケーブルの結線の情報の記載はないが NexStar Resource Site より情報を入手出来る。

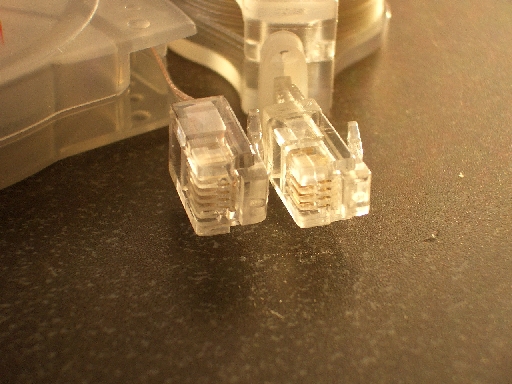

ハンドコントローラの下部にPC接続用のモジュラープラグが配置されているが、形状は４極４芯タイプである。４極４芯モジュラーは、電話機と受話器を接続するケーブルに使用されていて、国内でも流通している。電話機本体のコードは６極４芯タイプであり、間違えない様に！

RS232C03

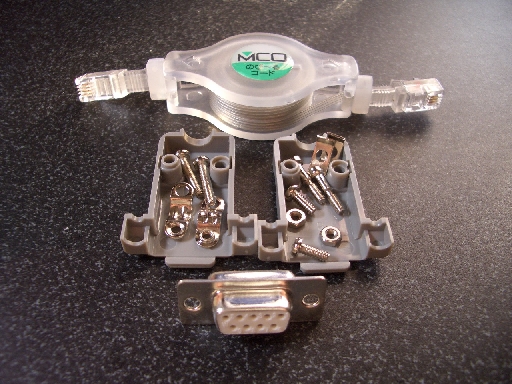

必要な部品

１．４極４芯モジュラーケーブル
２．D-Sub 9pin メス　RS32Cコネクター

RS232Cケーブルの作製

私が用意した部品は、共立電子のネットショッピングで入手したが、後になって、楽天内に【そのまま内税】Dsubコネクタパーツキット【プレでんき0912】がある事に気付いた。

RS232C02

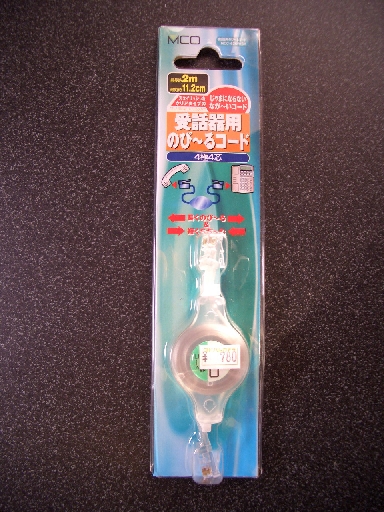

４極４芯ケーブルは、ネットで探せば１００本で５００円の中古品などが見つかるが、私の場合、巻き取り式を選択した。

RS232C05

極性を間違えるとハンドコントローラーやPCを破壊する恐れがあります。
ケーブルの自作は自己責任で行って下さい。

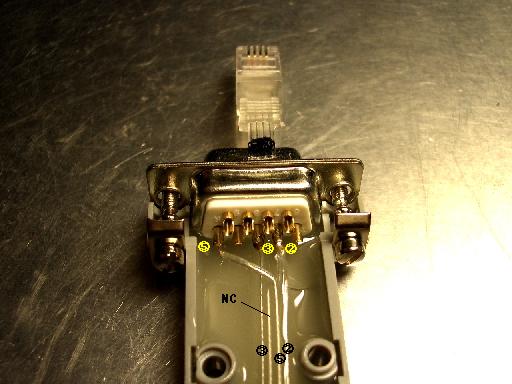

NexStar Resource Site より得た情報で結線した。しかしながら、私の場合、大きな勘違いをした。PCやハンドコントローラーは無事であったが。。。。

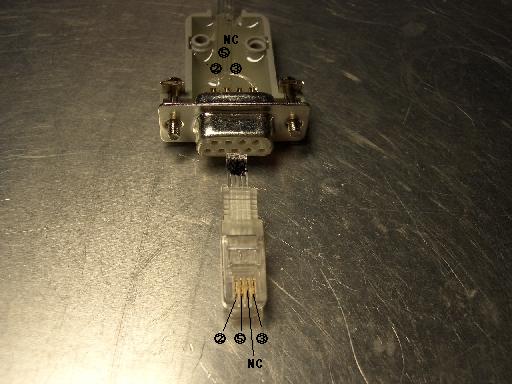

NexStar Resource Site に記載されている結線は、モジュラーケーブル切り落とす側の絵ではなく、ハンドコントローラー側のD-Sub 9pinの番号を示している。
上の写真は、４極の電極の見える側を上にして切り落とす側の結線のD-Sub 9pinの番号を示している。

RS232C04
