2012.01.14

NexGuide (ST-4) Converter 緊急のお知らせ（2/3）

カテゴリ：スターウォッチング

NexGuide (ST-4)Converterの回路の修正について；

いくつかの修正方法があります。
いずれか、ひとつの手段で修正できます。

分解や改造は故障の原因となるばかりでなく、メーカーの一切の保証を受けられなくなります。分解や改造は自己責任で行って下さい。

１：NexGuide側のST-4インターフェースのオープンドレインバッファをPCポート同等の耐圧性能に変更する。

この方法は、PCによるST-4制御も併用されている方が対象となると思われます。
ST-4 Converterの回路はそのままで、NexGuide側の強化改造になります。

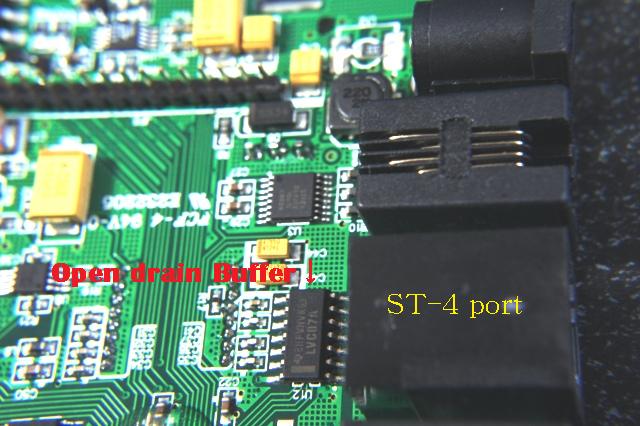

写真のLVC07A(MAX6.5V)を74LS07D(MAX30V)に変更します。

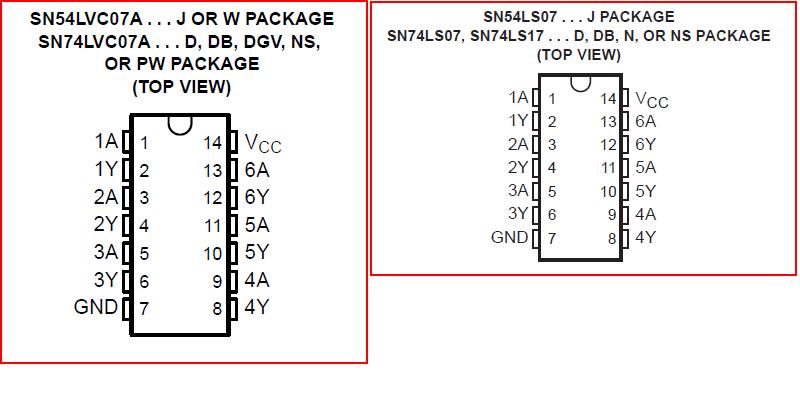

74LS07DのピンアサインはLVC07Aと同一です。
74LS07D（表面実装）はレオコムが取り扱っています。

２：NexGuide (ST-4)Converterへの供給電圧を6.5V以下にする。

DD-1/DD-2の場合、赤道儀コントローラー内部電圧は5Vになっています。
この内部電圧をTC4069UBPへの供給電源にして下さい。
参考ブログYan Kanai氏

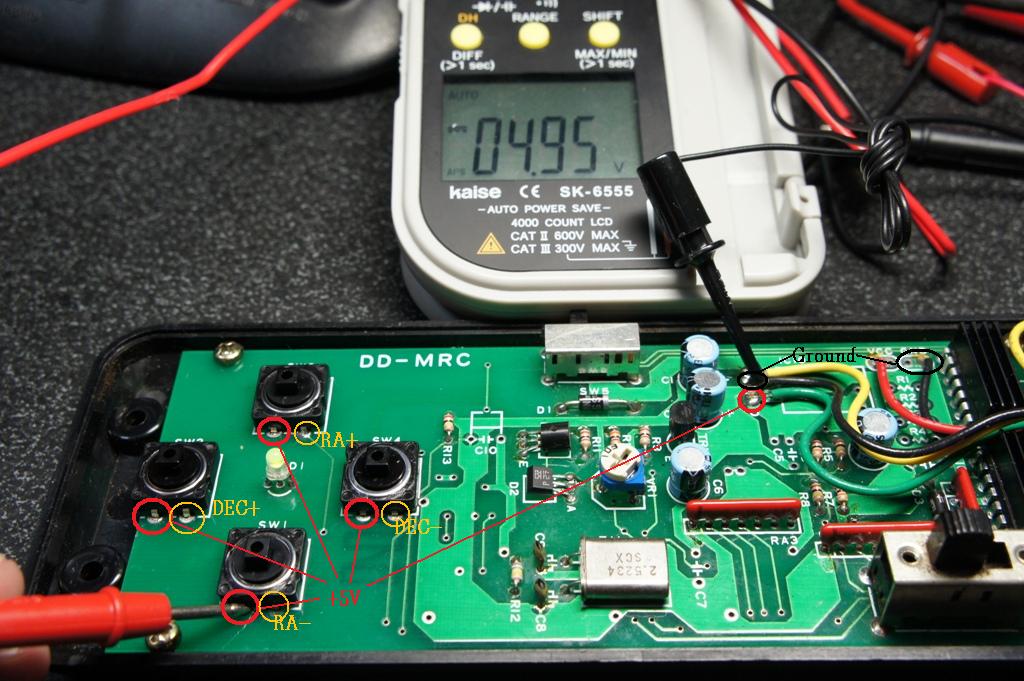

赤道儀コントローラー内部電圧の5Vは、DD-1/DD-2コントローラーからの信号線と取り出すスイッチボタンの端子のもう一方側から取ることができます。
この方法は、 SkyMemoに適応する場合のCommonからVCCを供給するNam氏の回路と同じ原理であります。
よって、Nam氏の回路によりSkyMemoを利用されている方は既に、この手法が適応済ということになります。

TC4069UBPを利用する場合、回路自体の変更は不要です。ドS「○」氏の回路図のまま利用できますが、TC4069UBPをDD-1/DD-2の電源を内部電圧（5V）から供給する様にして下さい。

一方、LM339を利用する回路の場合、LM339の電源を5Vにすると正常動作しない為、ICをTC4069UBPに変更（推奨）するか、次に説明する"5-12Vの電圧のコントローラーにも対応する汎用回路"に記載する対応を行って下さい。

次ページへ
