2013.09.18
カテゴリ： スターウォッチング
皆様、ご無沙汰しております。

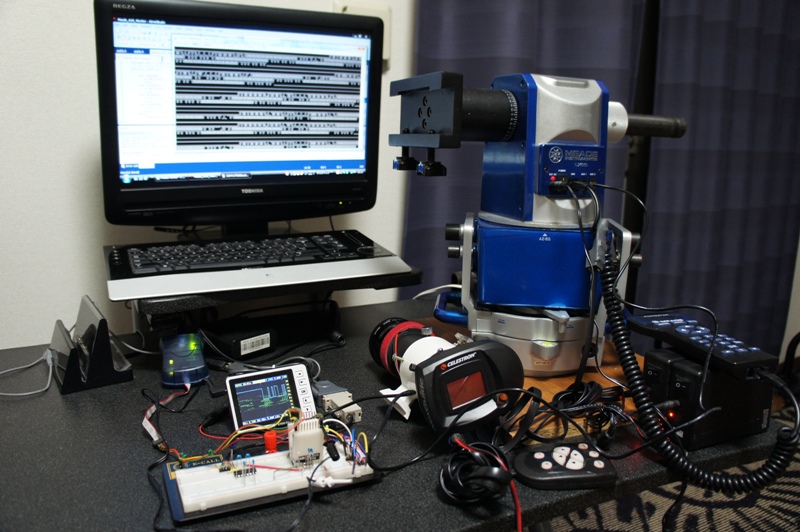

さて、約半年後に再開したのは、Meade AUXポートの通信プロトコルを観察するための回路をAVRで組むことです。
Meade AUXポートのプロトコル(その１) では2400bps程度の通信速度であることをレポートしましたが、ClockラインとDataラインの関係をみるために、これらのラインを同時に9600回／秒のタイマー割り込みでスキャンしてMAX232互換IC経由でＰＣに転送して、ログを取るマイコン回路とプログラムを作りました。
動画の後半部分では、ClockラインとDataラインの状況をＰＣの画面でモニタしています。
ClockラインH DataラインH: _
ClockラインL DataラインH: C
ClockラインH DataラインL: D
ClockラインL DataラインL: ~
まず、とったログからスタートビット、ストップビットを見分けて、２進数化する必要があります。これらをもとに、今度はClockラインの割り込みでDataラインをモニタするプログラムに書き換えなければなりません。

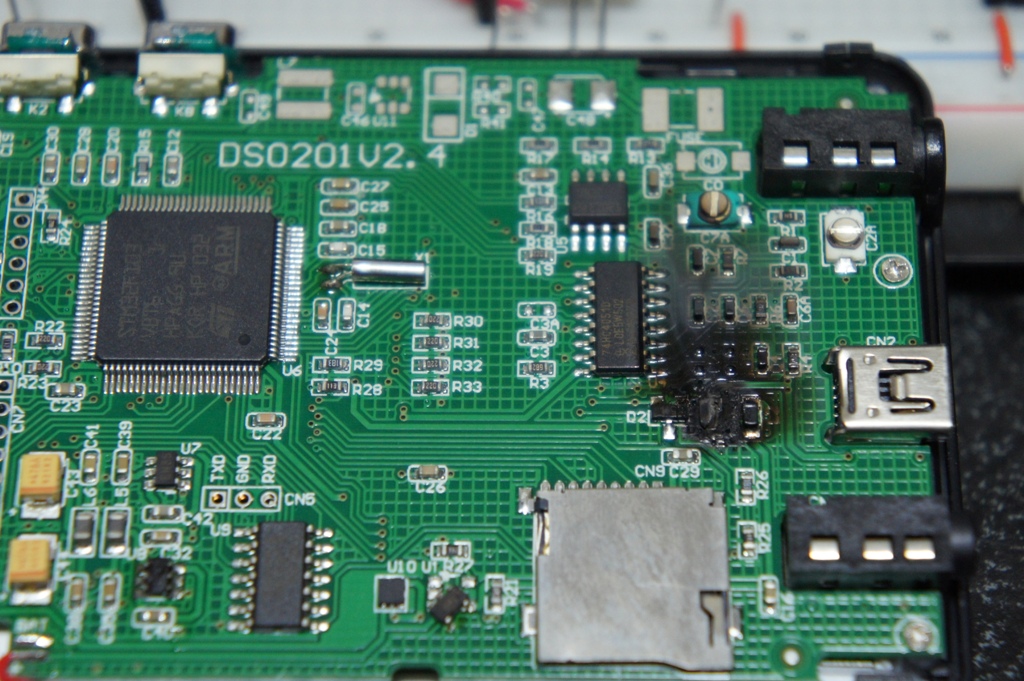

ところが作業中に私のもっている唯一のオシロであるDSO-Nanoから煙が。。。。。

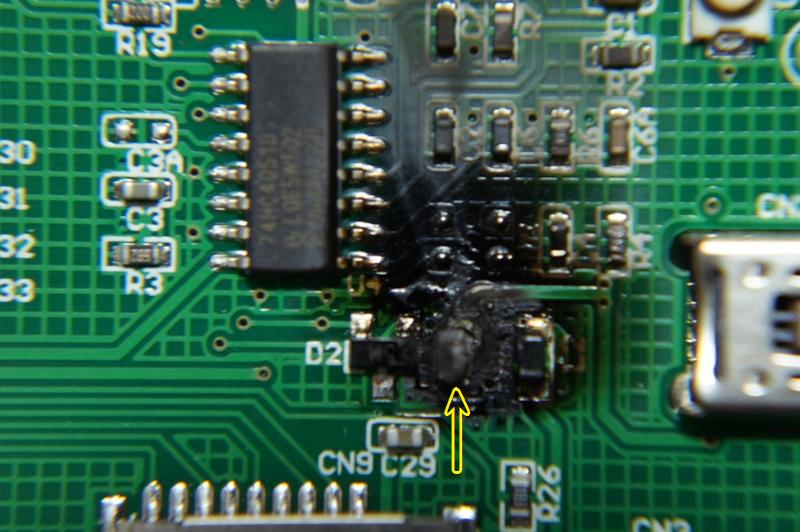

抵抗かコンデンサの様なのですが、部品の周囲がまっくろこげで、基盤の印刷も読み取れません。この部品が何なのか、どなたかご助言戴ければ助かります。
まだまだ先は長いです。
Bin-Star
さて、約半年後に再開したのは、Meade AUXポートの通信プロトコルを観察するための回路をAVRで組むことです。
Meade AUXポートのプロトコル(その１) では2400bps程度の通信速度であることをレポートしましたが、ClockラインとDataラインの関係をみるために、これらのラインを同時に9600回／秒のタイマー割り込みでスキャンしてMAX232互換IC経由でＰＣに転送して、ログを取るマイコン回路とプログラムを作りました。
動画の後半部分では、ClockラインとDataラインの状況をＰＣの画面でモニタしています。
ClockラインH DataラインH: _
ClockラインL DataラインH: C
ClockラインH DataラインL: D
ClockラインL DataラインL: ~
まず、とったログからスタートビット、ストップビットを見分けて、２進数化する必要があります。これらをもとに、今度はClockラインの割り込みでDataラインをモニタするプログラムに書き換えなければなりません。
ところが作業中に私のもっている唯一のオシロであるDSO-Nanoから煙が。。。。。
抵抗かコンデンサの様なのですが、部品の周囲がまっくろこげで、基盤の印刷も読み取れません。この部品が何なのか、どなたかご助言戴ければ助かります。
まだまだ先は長いです。
Bin-Star
