Apr 6, 2021

車の無線アンテナを力技で移動してみました(^^ゞ

カテゴリ：アマチュア無線

HFも運用できるように車にもアンテナを取り付けていますが、
うちの車Fit GD3のリアハッチは上部がガラスなので取付可能な位置が
制限されちゃいます…
そんなわけで力技でルーフサイドと言える位置に移設してみました

夜間作業なので見えづらいですがとりあえずの完成形

今までが…

経緯はこちらです

なんで高さを上げたかったかというと、HFは今までの位置でもそれなりに使えていますが

144/430がすこぶる悪い…飛ばないし、聞こえない(^^ゞ

考えたら144は1/4λ、430は5/8λということになっているのですが、
問題はエレメントのどこを1/4なり5/8なりで使っているか…
希望を述べれば先端を使って欲しいけどそんなことはないでしょうね～

ボディーサイドから144の1/4λのアンテナなんて、やる気あるのか？
と言う感じですね…ということでU/Vの改善を願って位置を移動しました

で、実際の作業は…
まずは材料…

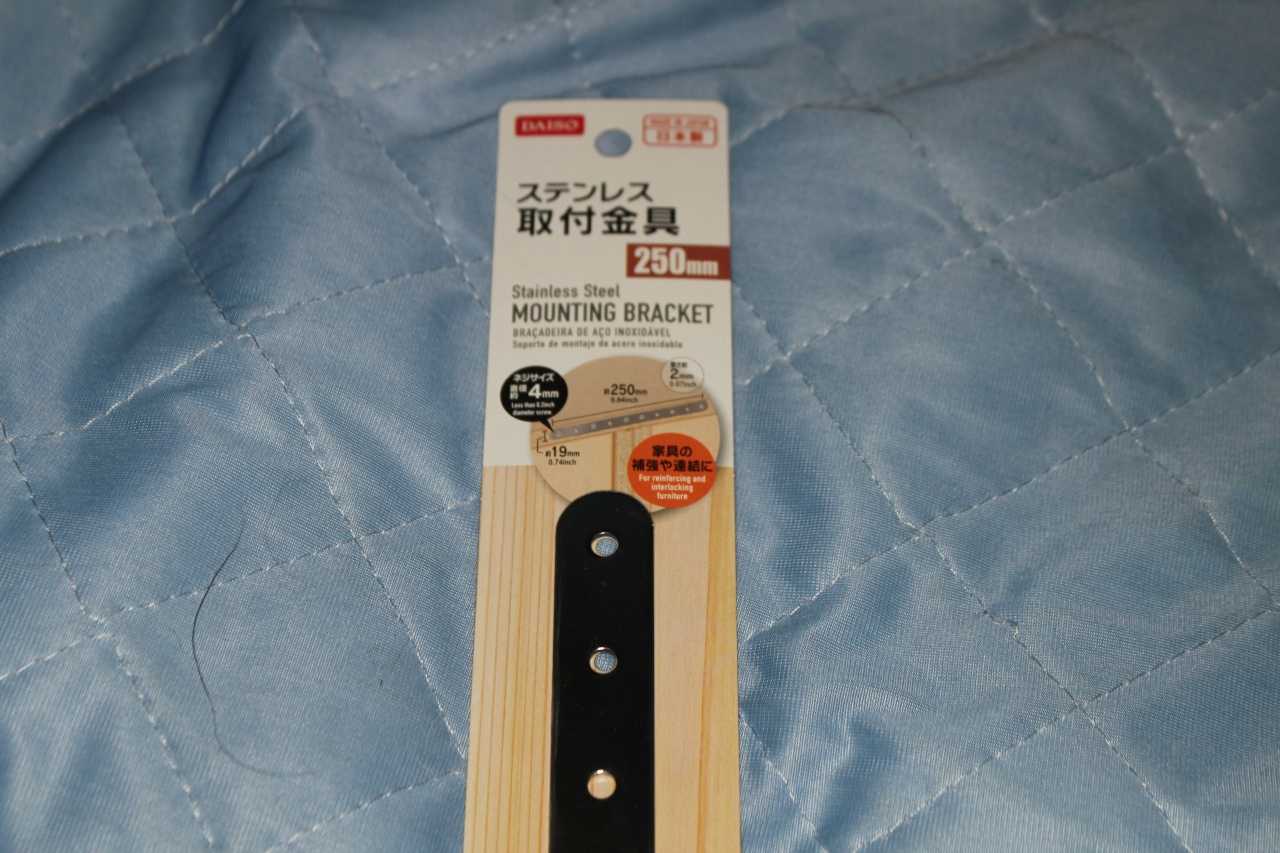

ダイソーのステンレス製取付金具…以上(笑)

厚みもそれなりにあるので、固定がうまく行けば、強度は十分でしょう

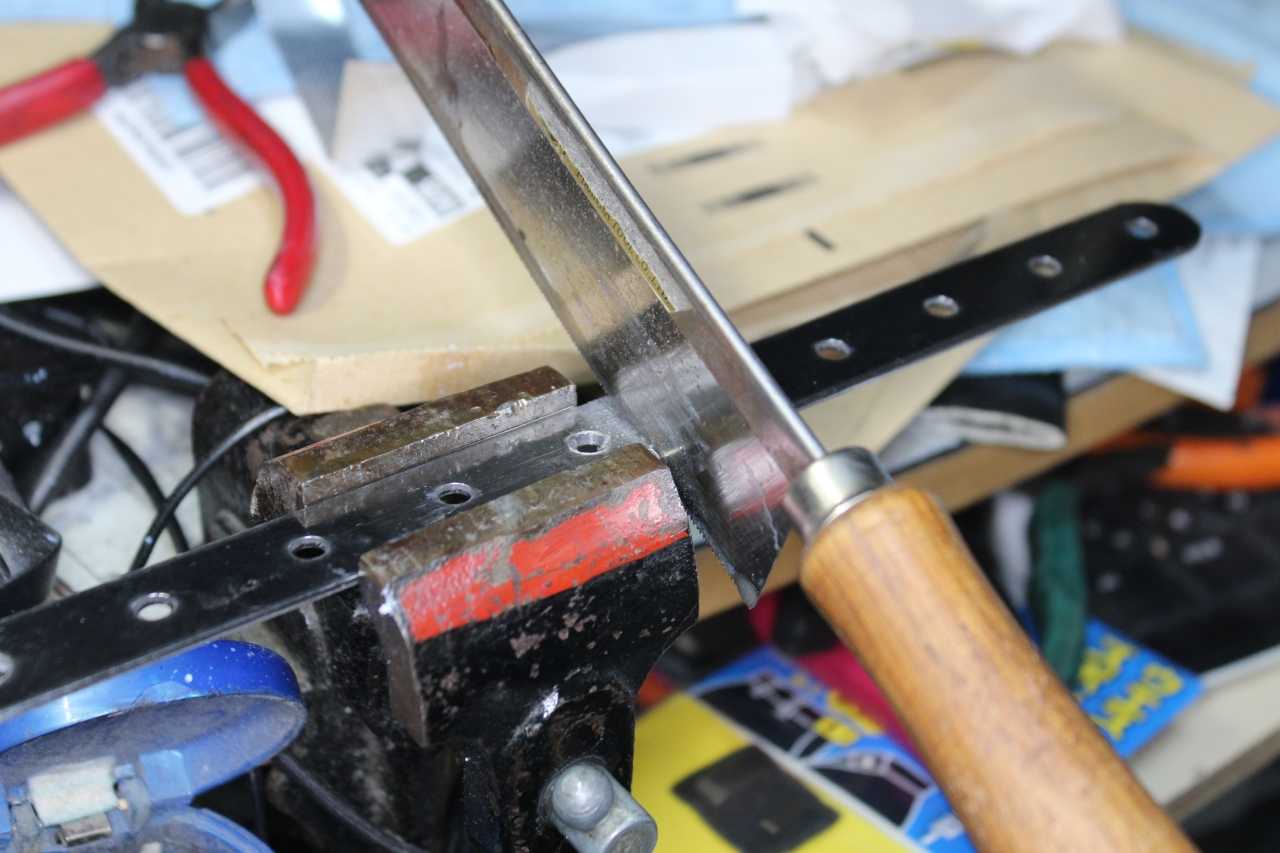

作業開始が夜の10時過ぎだったので、電動ノコは使えません…

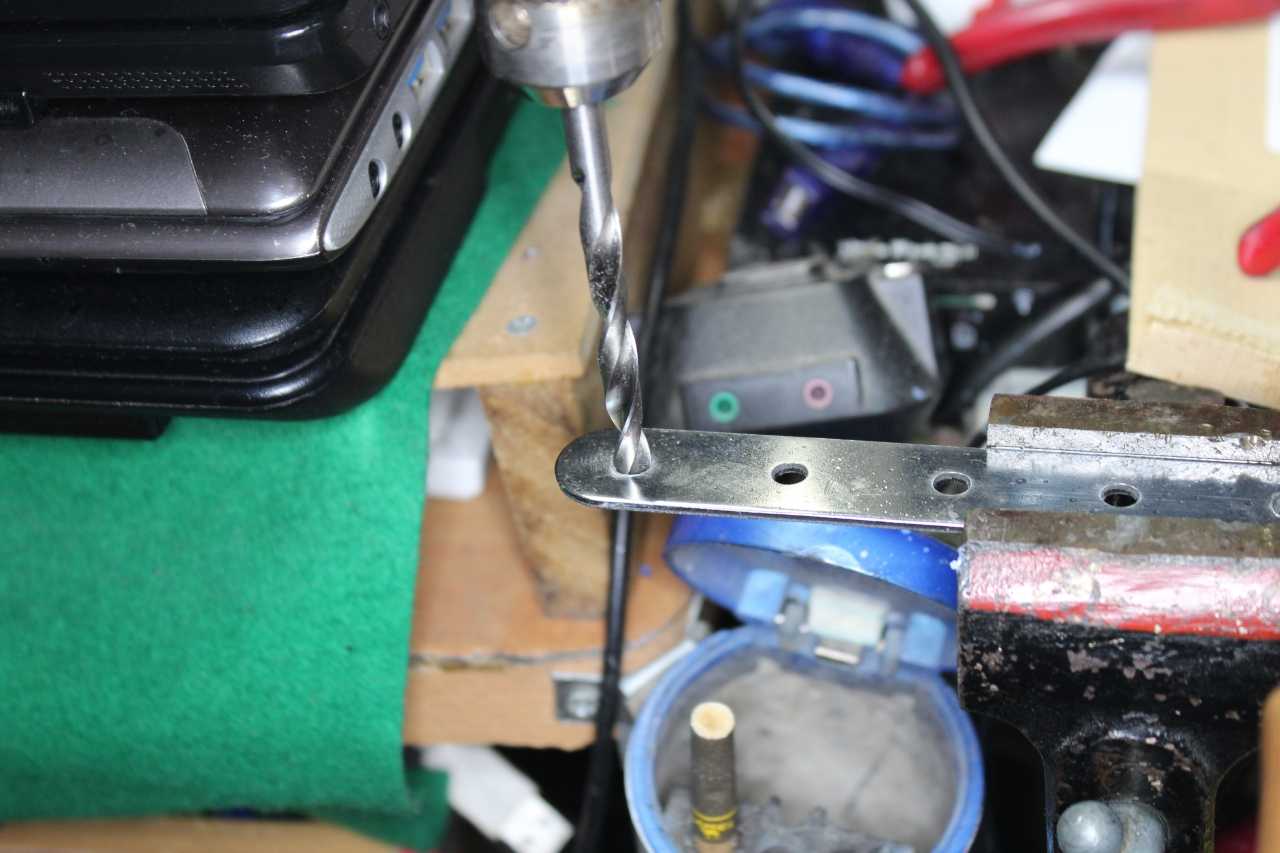

通すボルトに合わせて穴の拡張

ステンレス相手の場合はスピードを上げずにしっかり押してやると良いらしいので
音もそんなに出ないので電動を使いました
というかこんなものをヤスリでゴシゴシ…はやりたくないです

ハッチバックステーの固定ボルトに共締めして固定

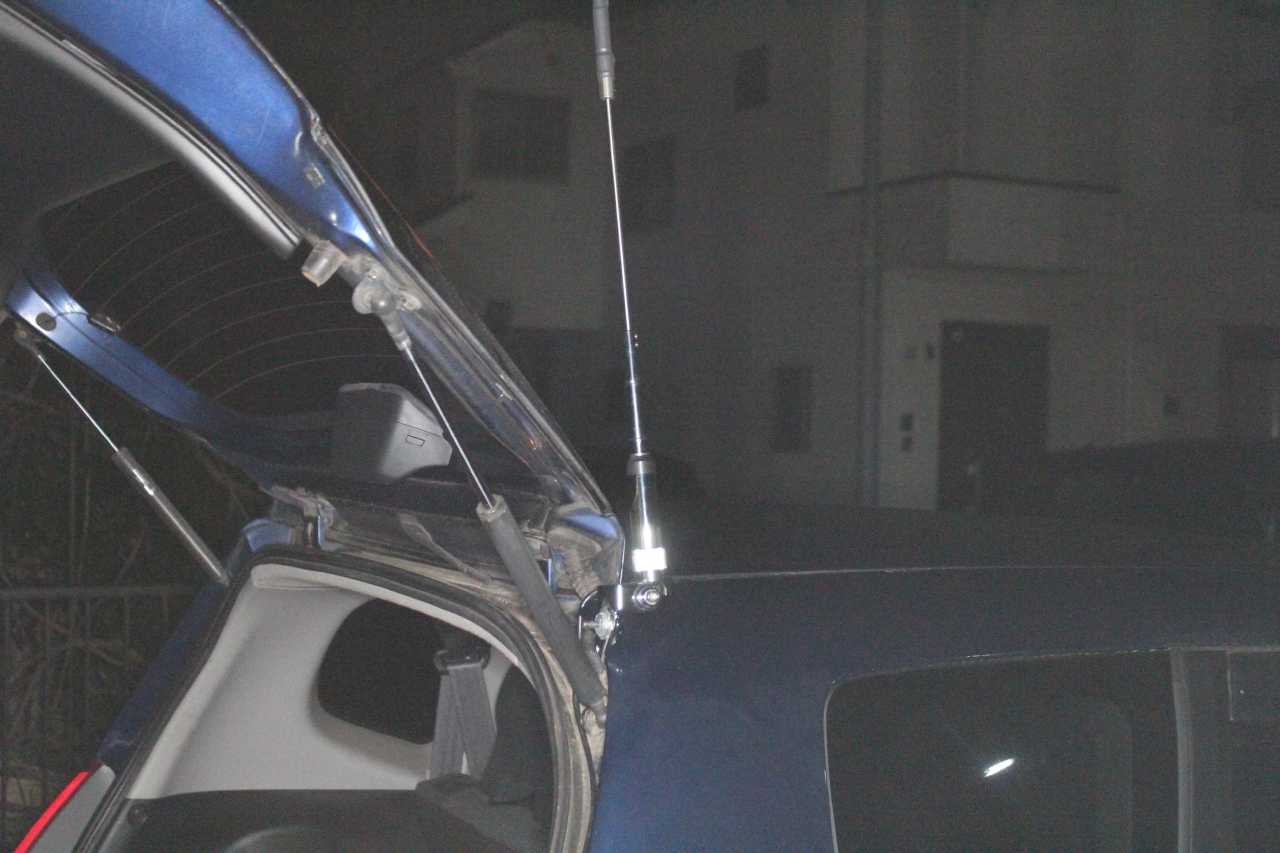

こんなふうに猫耳のように飛び出します

結構な隙間があるので、ハッチの開閉には全く干渉しません
…というか干渉しないようにしたんですけどね(^^ゞ

取り付けてやれば…

一応完成しました

ただ、強度があるステンレスとは言え板一枚を一点で固定しているので結構揺れます
なので、もう一箇所ネジをボディーに打ち込んでやろうと思ってます
それから、万一緩んでも飛んでいかないようにワイヤーでも繋いでおこうと思ってます
※ボディーアースの効果も期待できそうですしね。

ルーフサイドの位置に上げたことで、アンテナの折り曲げ機構を使うことが出来ますね

高さで言えば50cmが良いところと言う移設作業ですが、アンテナ全体が
車の上に出たので、ボディーの影響が減ったでしょう
効果があると思いたい(笑)

ということで、取り付けただけですが、車のアンテナも位置を調整したというお話でした
