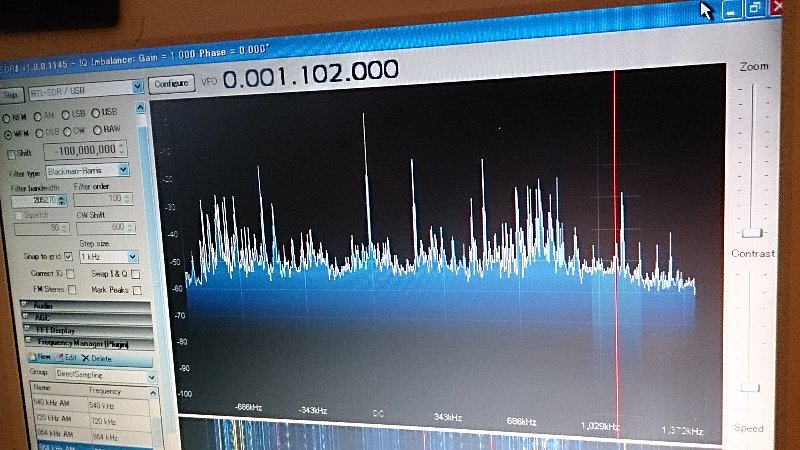

USBドングルをダイレクトサンプリングに改造して中波短波受信できるようにしましたが、FMのお化けが邪魔をします。また、高調波で中波短波がVHF、UHF、SHFでも受信できる状態で何がなんだか分かりません。
なので、なんとなくのフィルターを作ってみることにしました。とりあえず。
とりあえずφ６のストローにポリエチレン被覆の線（ホルマル線？）を巻いてコイルを製作。

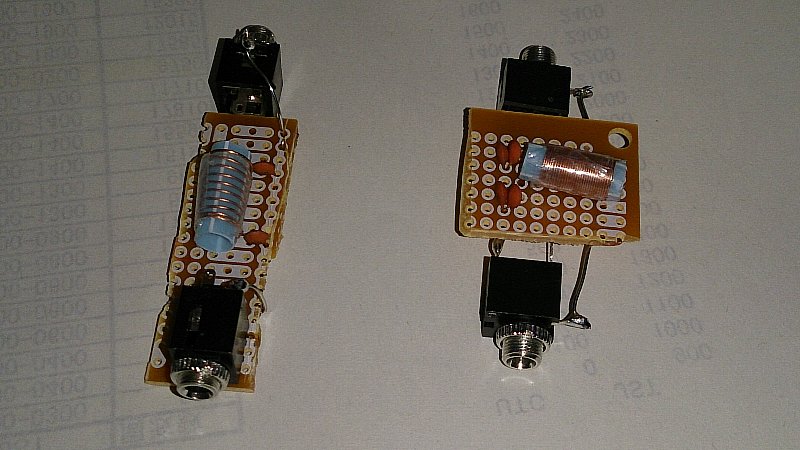

右は３MHｚ狙いのHPF、左は３０MHｚ狙いのLPFのつもり、です。
巻き線が緩まないようにストローに巻いてセロハンテープで固定しましたがそれでも設計どおりに巻けていません。密着巻きだと被覆の厚みも考慮しないといけないのを後から気がつきました。

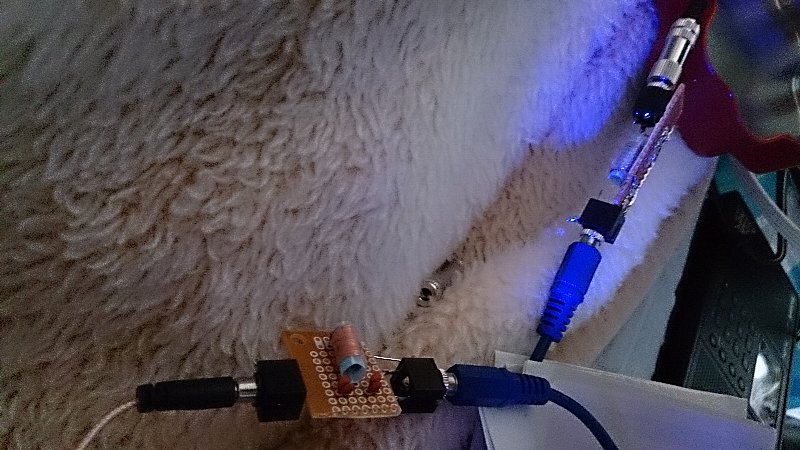

アンテナ～USBドングル間に３０MHｚLFPを挿入してみました。

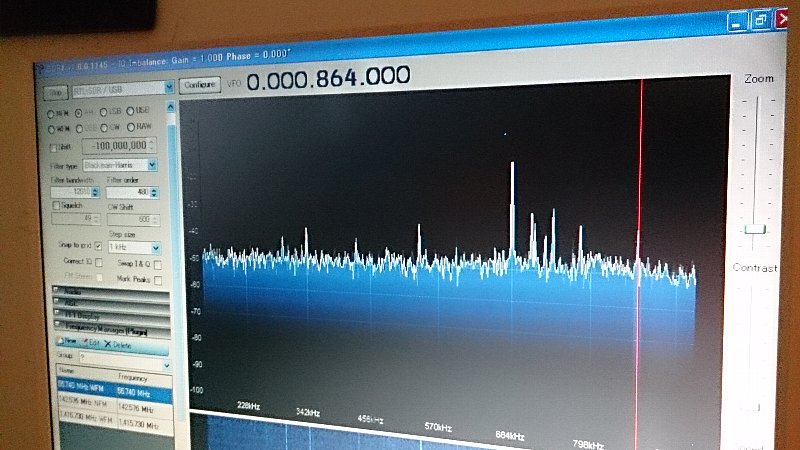

とりあえずFMのお化けは減衰されているようです。
もっと高い周波数だとFMが出てきます。

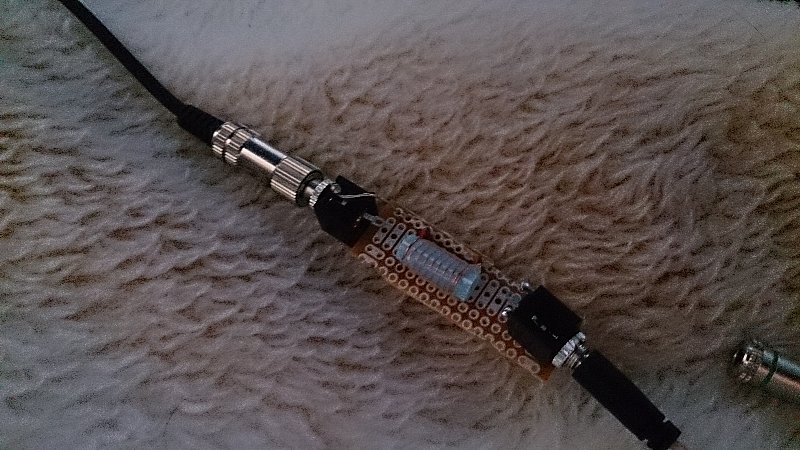

今度はLFP,HPF両方を直列に接続してBPFにしてみました。

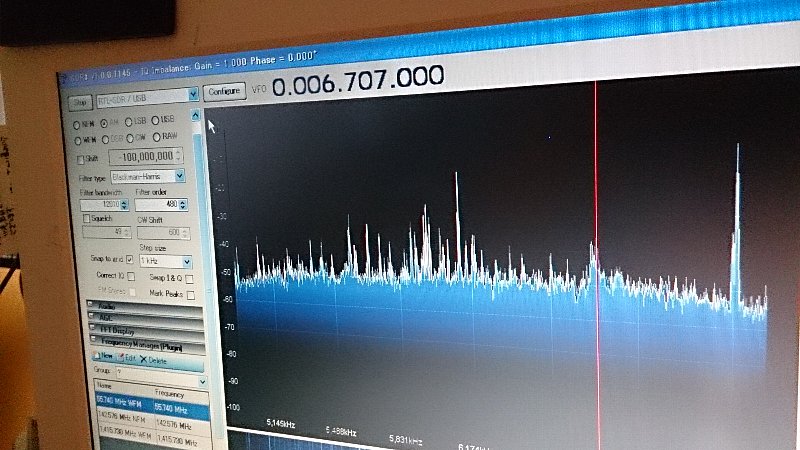

BPF挿入後。

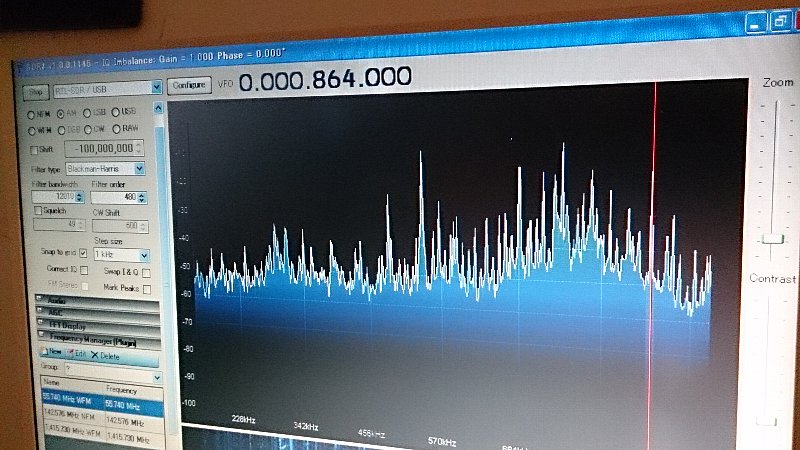

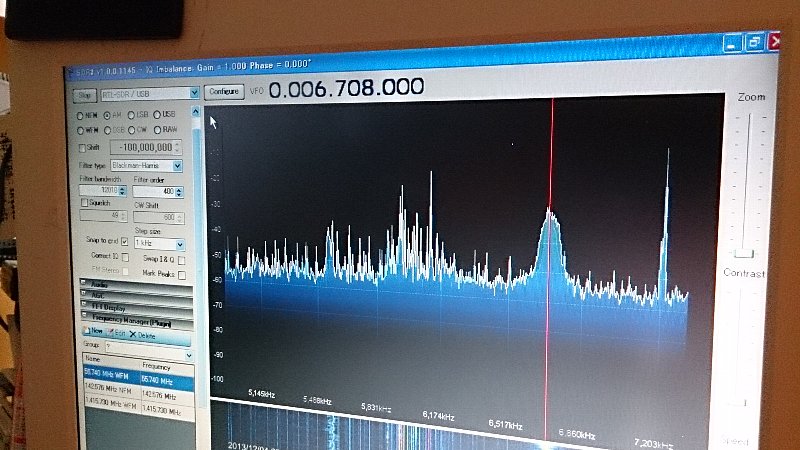

中波帯はかなり減衰しています。ただ、短波帯で中波のお化けが出ているか、よく分からない感じです。ところどころで日本語が聞こえるのが北京放送なのかNHK第2の中国語講座なのか紛らわしい。
そこそこ使えそうなのですが、FMの回り込みもあるようなので、金属ケースに入れて高周波シールドしてみないと本当に役立つか微妙なところですね。
まあ、フィルターが意外と簡単に作れてしまうことが分かっただけでも勉強になりますた。
もうちょっといろいろやってみたいですね。
