2014.09.19
カテゴリ： アンテナ
表側。
オーディオクラフト工房さんの記事では、ＡＣアダプタ以外にΔＬＯＯＰの回路内部にも実はＬＣフィルターが追加設定されています。
ΔLOOP7をツインにして中波DXを更に楽しむ

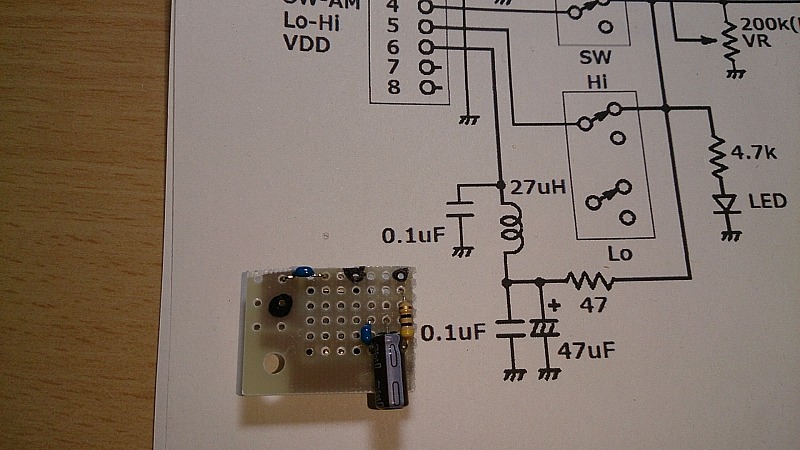

これは上の画像の用に、ΔＬｏｏｐのエレメント直下の制御回路の電源（６Pin)のみに対して対処されたものです。
それについても今回試してみようと思い、製作しました。

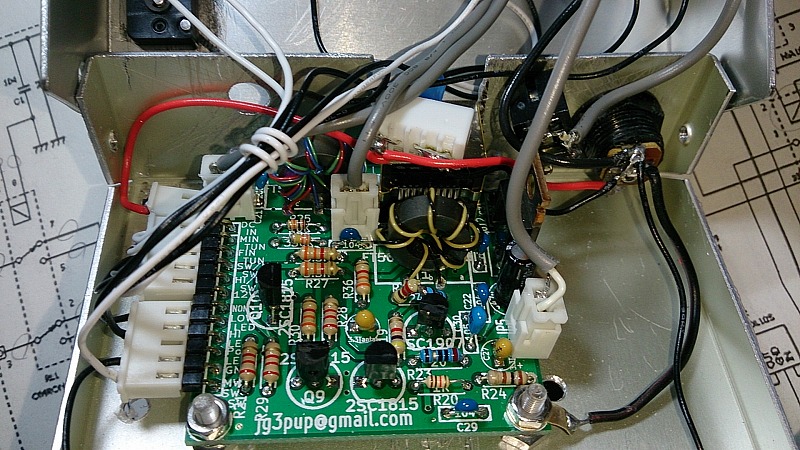

しかし、自分が今使用しているのは、PUPさん謹製のPCBによるもの。なので、残念ながら、そのような回路は介入の余地がありませんでした。

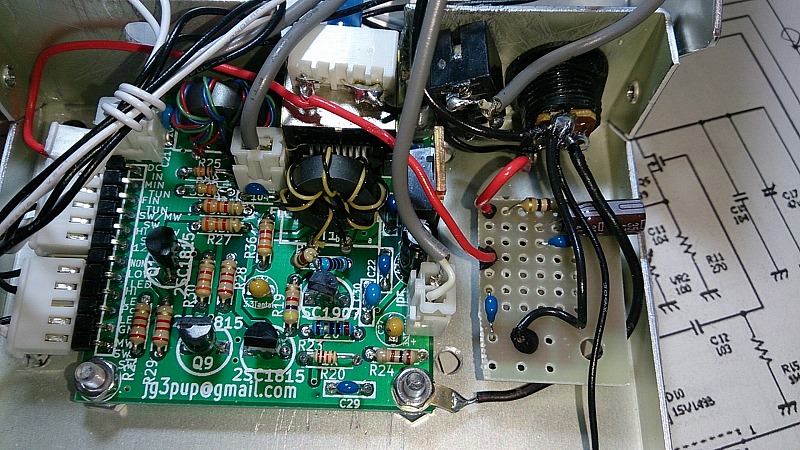

なので、今回は電源コネクタ直後に挿入することにしました。（これだと、結局ＡＣアダプタ間に挿入するやつと同じだな。。。。。）

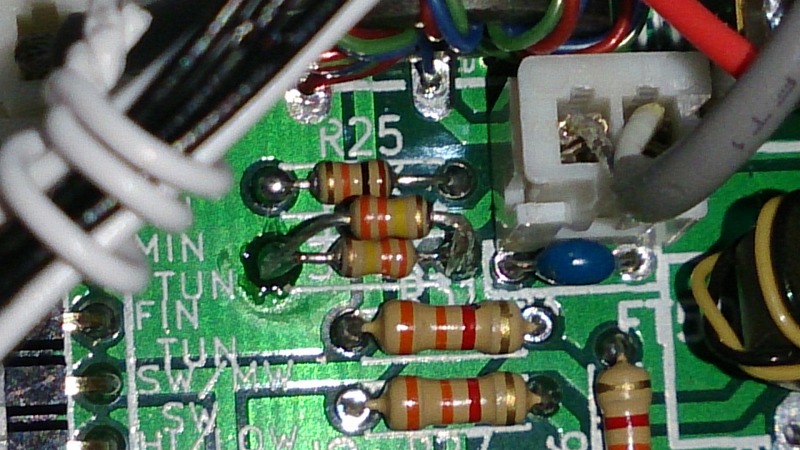

開けたついでに、Fain同調調整用の調整幅が少なすぎて使いづらいので、その定数（抵抗）もちょっと変えてみました。既存の330KΩを並列にして値を半分にしてみました。

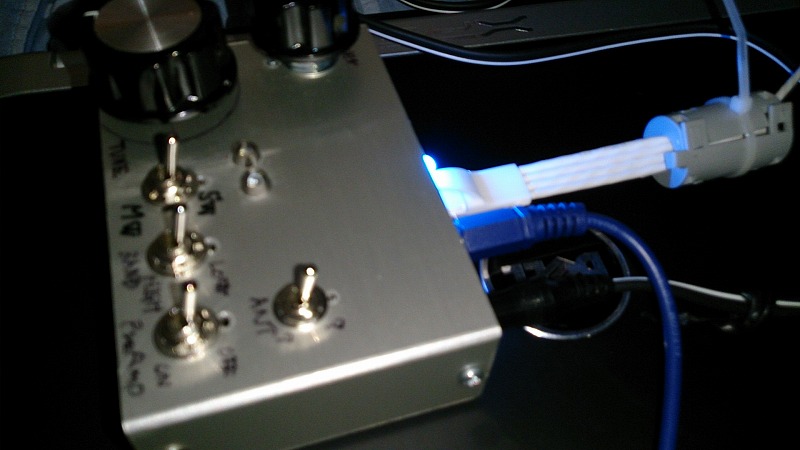

電源アダプタはそのまま接続します。

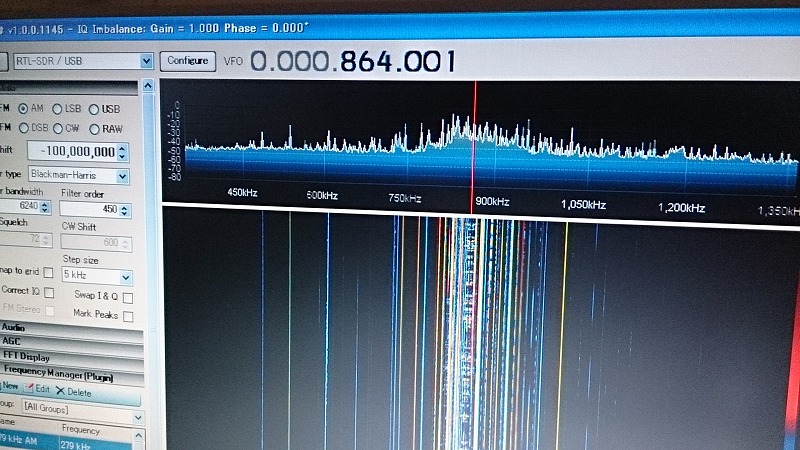

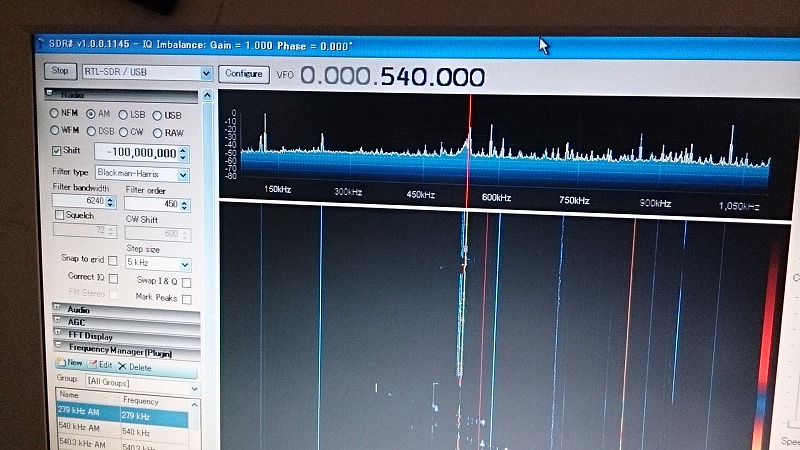

中波LOWバンドがスッキリとしました。同調すると若干ノイズが現れますが、以前に比べると格段の静かさです。

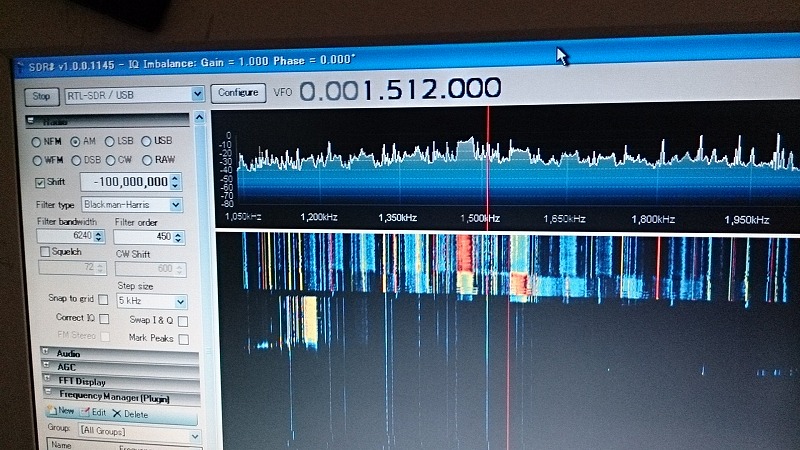

しかし、実は、中波Highバンドのノイズは残るんですね。これは前回のＡＣアダプタ間対応でも同じです。このモードのノイズ対策では対処できないようです。（もしかしてこれはコモンモードノイズ、なのか？）

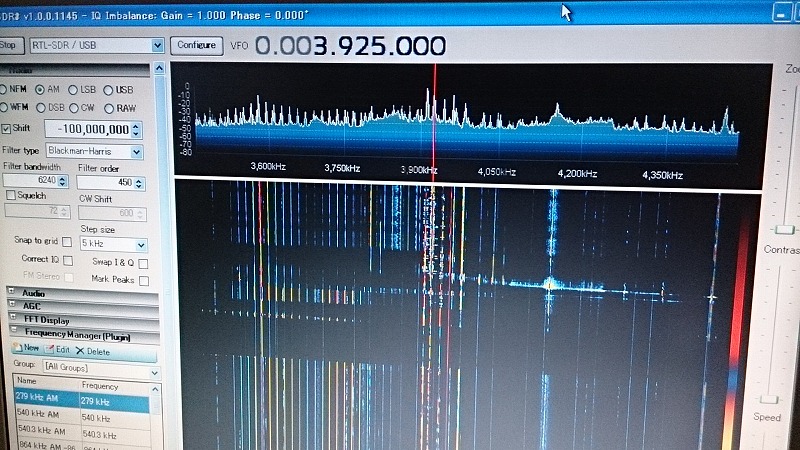

短波もスッキリしていますね。

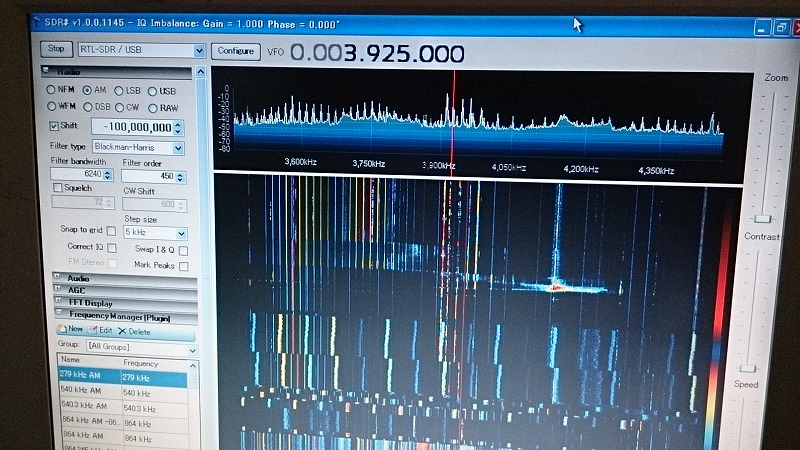

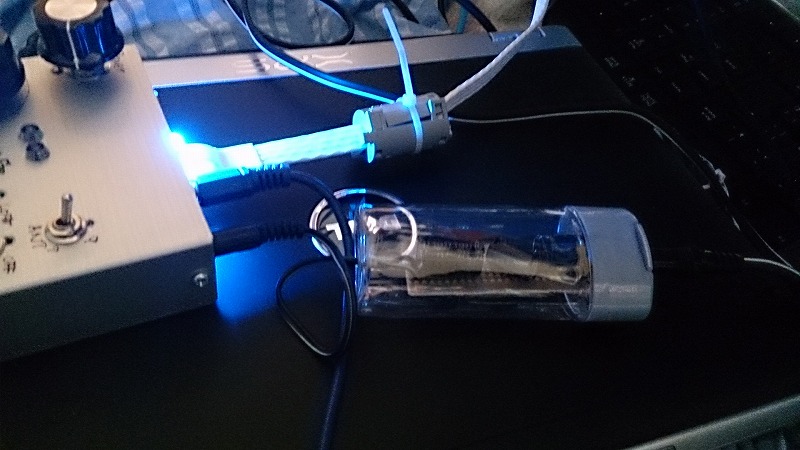

これに加えてＡＣアダプタ間ノイズフィルターも使って見ると。。。。
変わらないですね。結局どっちでも中波LOWバンドのノイズには効果ありということで。
それにしても、いつもながらオーディオクラフト工房さんの堅実なテクニックは勉強になります。
ありがとうございました。
