代替半導体でΔLoop-X製作（その１）

(2)

カテゴリ：アンテナ

今年６月頃からΔＬｏｏｐ用の代替半導体を評価していましたが、今回、やっと、それで製作した基板でアンテナを立ち上げて見ることにしました。
それで今回、別々に個別で動作する用に作った同調部（ΔLoop７相当）と非同調部（ΔLoop９相当）を合体させて、ΔＬｏｏｐ-Ｘとして構成しました。

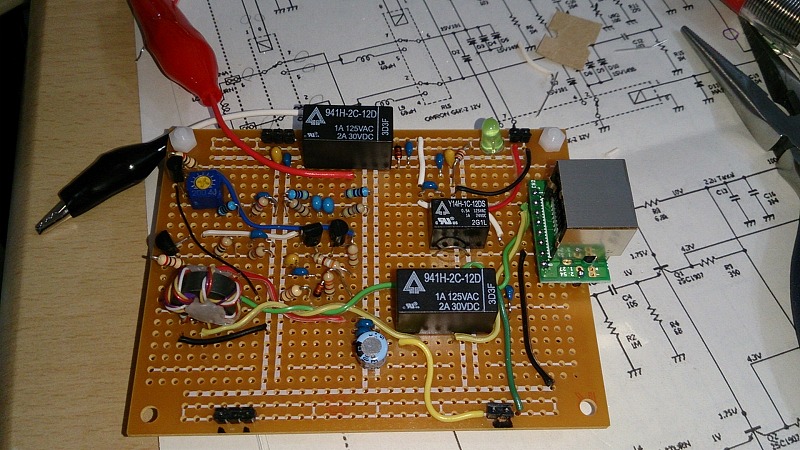

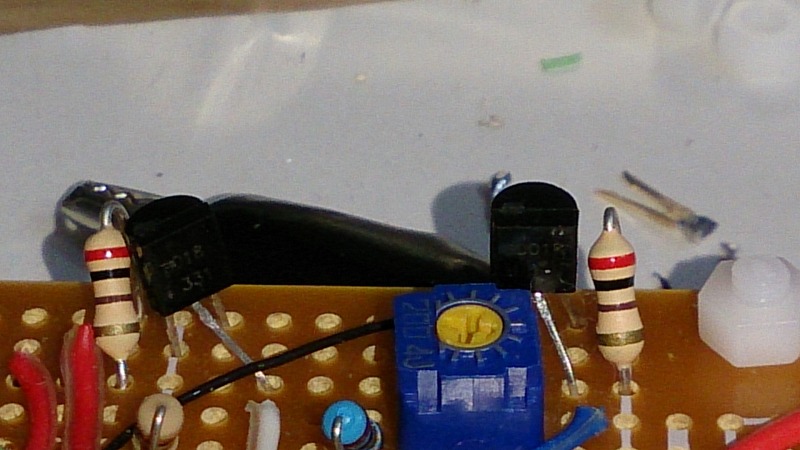

こちらは非同調部（ΔLoop９相当）。増幅用トランジスタ2SC1907代替のSS9018で製作。

同調部（ΔLoop７相当）の差動増幅部のMosFETは秋月で購入した2SK241Yです。このFETはまだまだ入手ができるので、国内品で十分対応可能。（今のところ）
ってか、バリキャップ1SV149Bも秋月で在庫大量にあるのでまだまだ入手可能なんですが。しかし在庫観察していると、毎月５００～１０００個単位で在庫が減少していますので、来年の今頃はまた入手難になるかも。。。。。。。
在庫なくなったら、またどこかから仕入れて擦れるのか？＞＞秋月電子

自作派にとってはまだまだ安心できるかどうか、不安定な状況です。

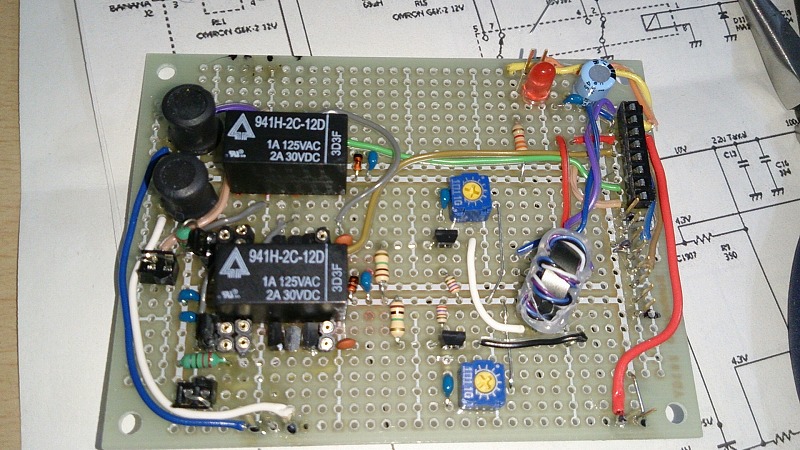

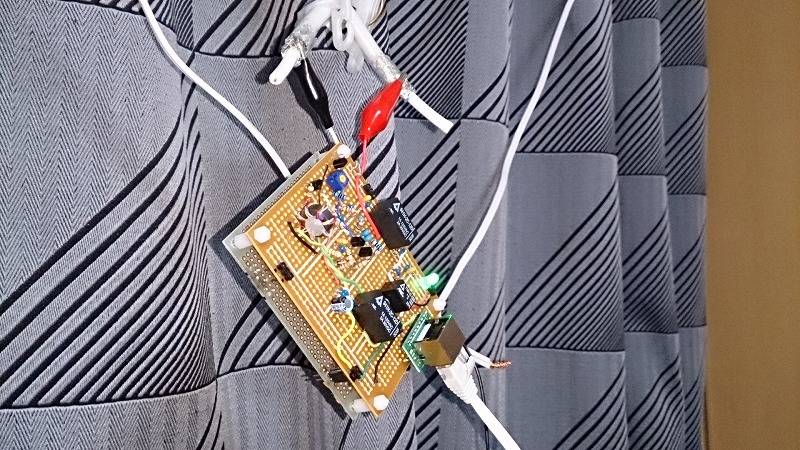

非同調部（ΔLoop９相当）にΔＬＯＯＰ-Ｘ相当になるように付帯（切替）回路を搭載。

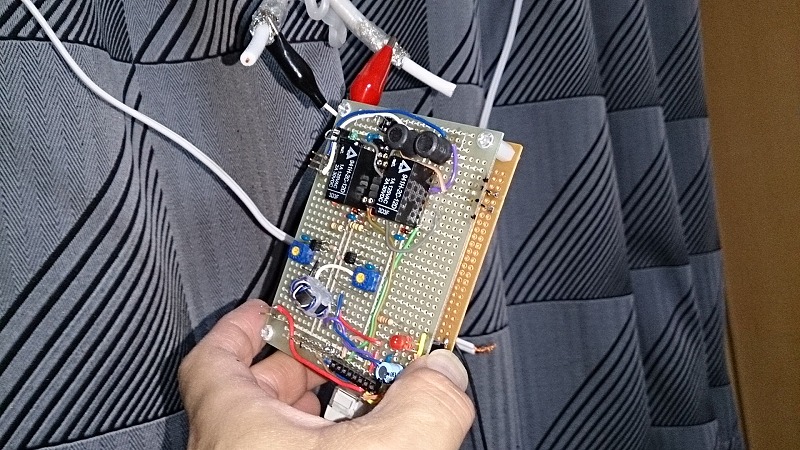

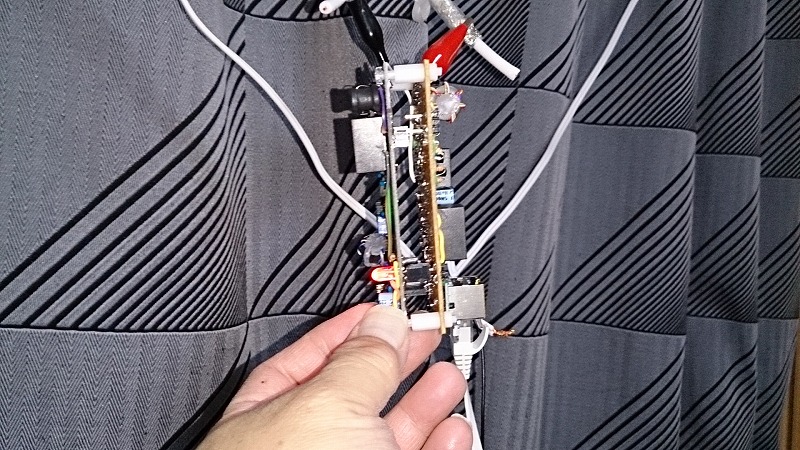

合体完了。
単純に基板を２枚重ねてもいいんですが、そうすると下側の基板の調整ができなくなる。それより、もっと嫌なのが、下側の回路（特にトロイダルトランス）が上側の影響を受けるのではないか、という懸念があって、各部品面は外側にして、回路面を合わせて合体させることにしました。

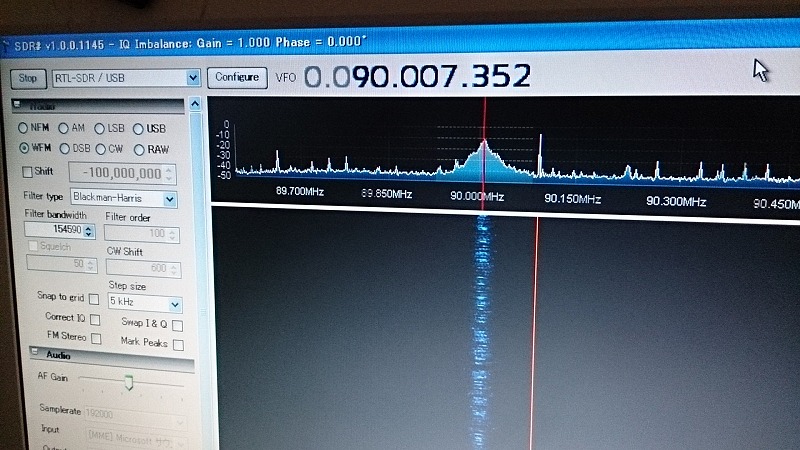

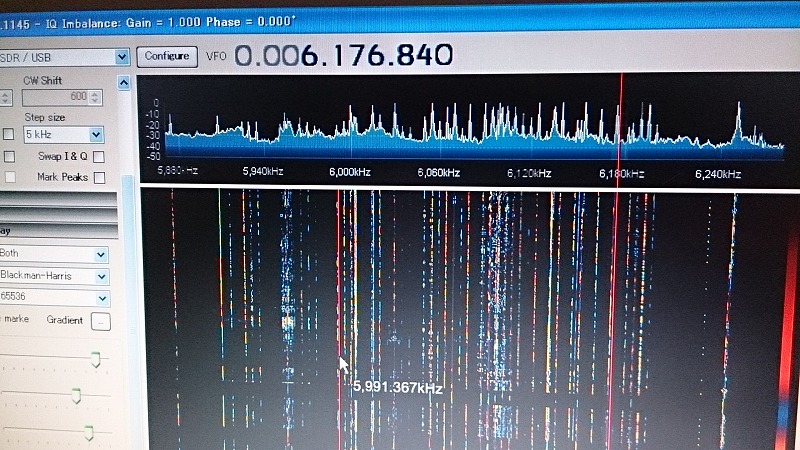

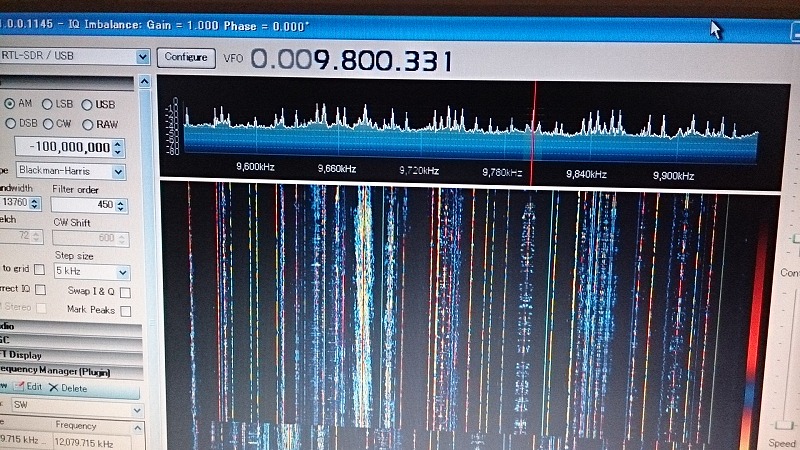

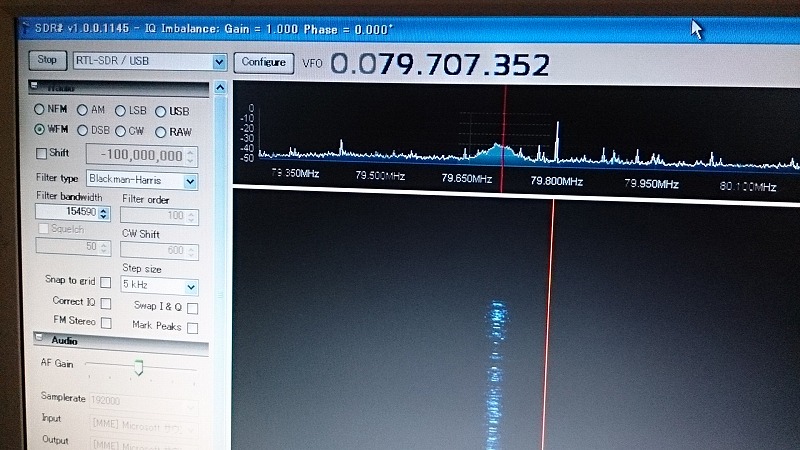

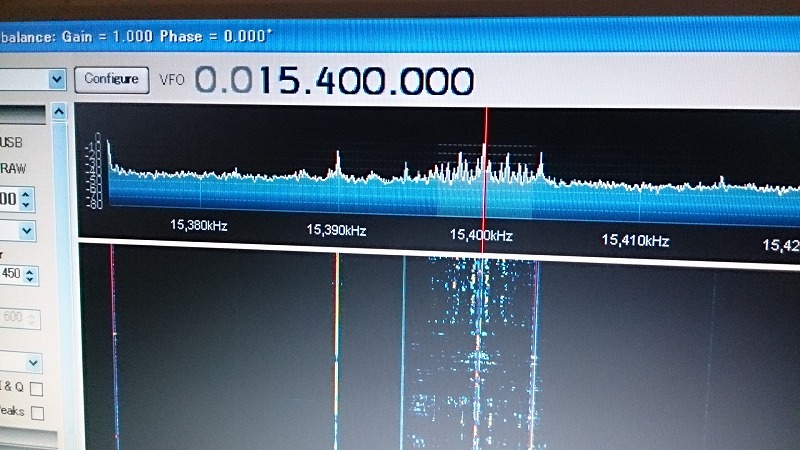

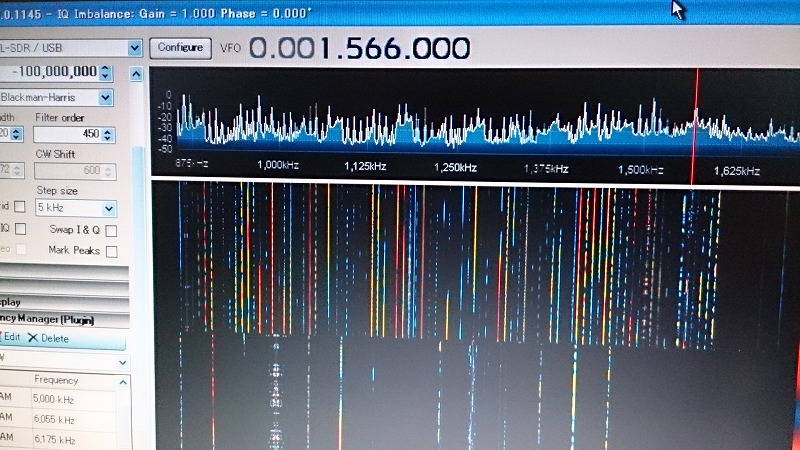

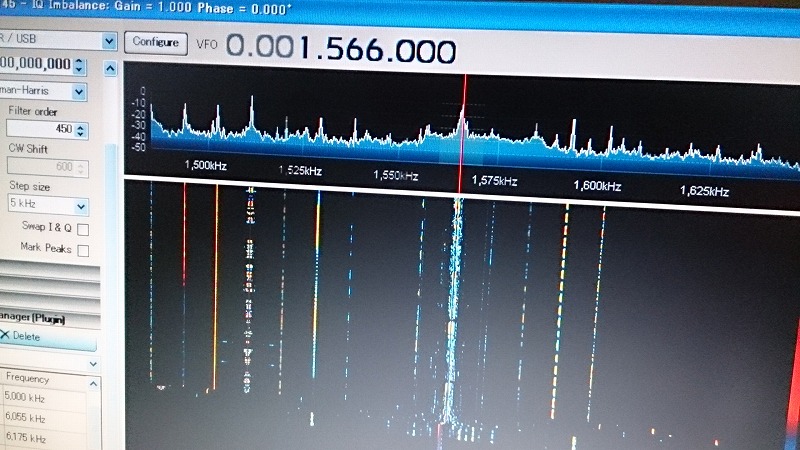

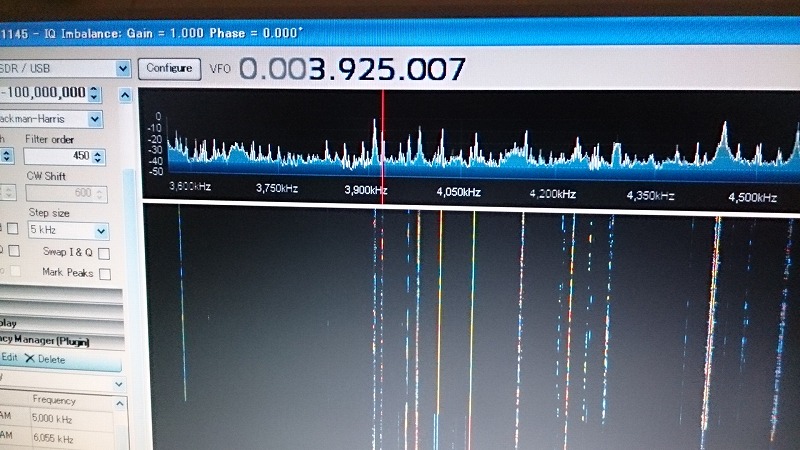

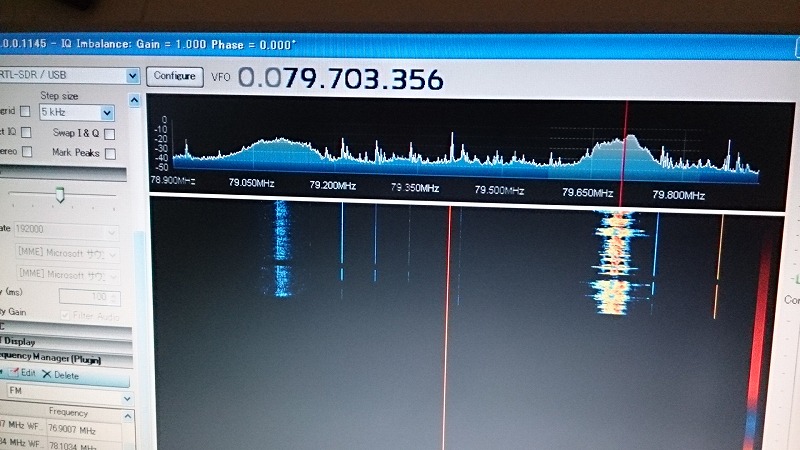

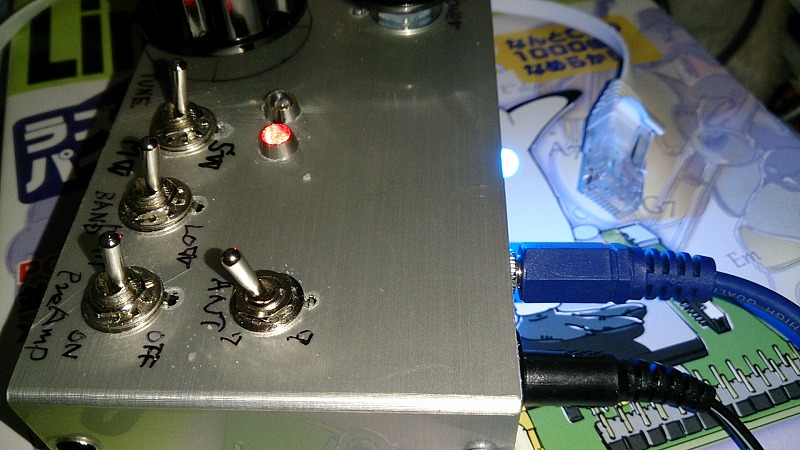

取り敢えず、室内窓際にぶら下げた３ｍの同軸ケーブルの外側シールド部をエレメントにしてテストします。（北向き窓）
