2014.10.05
カテゴリ： アンテナ
ΔLoop-Xで前回、電源系にLCフィルターを挿入することによって中波Lowバンドのノイズを除去することができた。
しかし、中波HIGHバンド側で重畳されているノイズは電源系の対策ではどうしても除去できなかった。
そこで、ガルバニックアイソレータなるものがノイズ除去に効果があると巷で噂されていることに注目。ApexRadioで売っている。
それに、ゆうちゃんのパパさんのところ（シャフトコーポレーション）で近日中に発売される模様だ。それに期待している。
しかし、そもそも、ガルバニックアイソレーターって？？どんなん？
ググってもはっきりとどのような回路なのかわからないので、先人のブログなどの製作例を参考にして見よう見まねで作って見た。

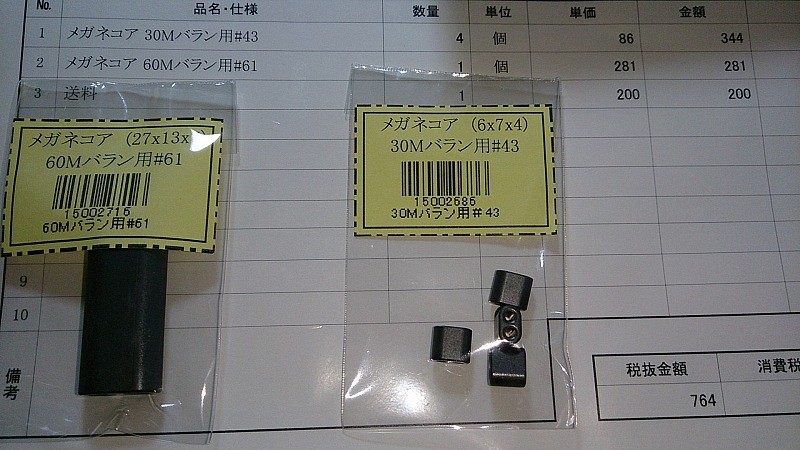

製作には、”メガネコア”とかいう部品が必要、ということで、ネットで探してどうにかそのような物を入手、しかし、これが使えるものかどうか、判断できない。（フェライトの材質で対応周波数が決まるはずなので、これで使えるかは一応わかるかもしれないが、どっちにせよ、これしか手に入らないので。）

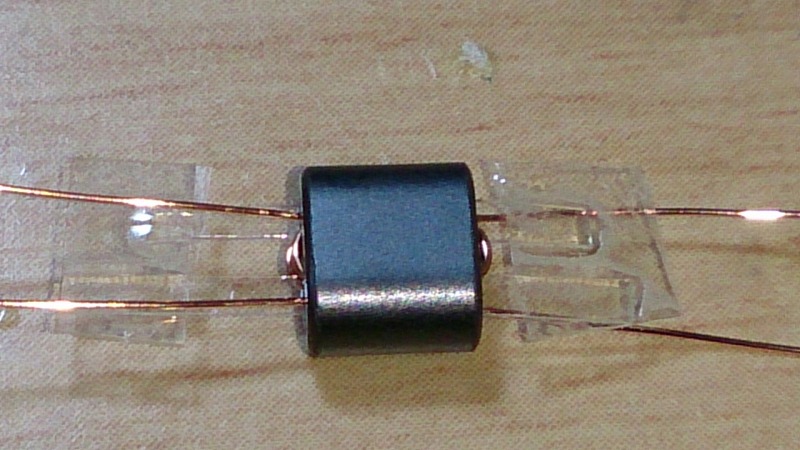

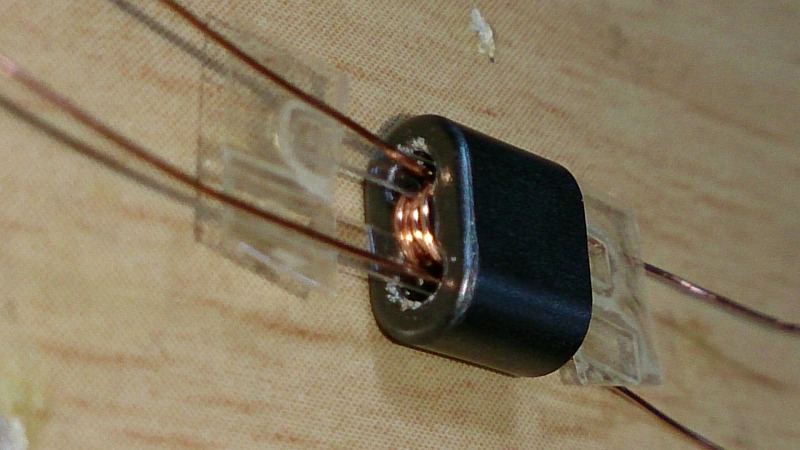

線径0.26mmのウレタン被覆線をコアに巻く。先人の製作例を見ると、どうやら１次側と２次側が重なってはいけないようだ。今回はプラスチックの薄板を細く切って孔内の上下を分けるセパレータとして使用して線を巻いた。

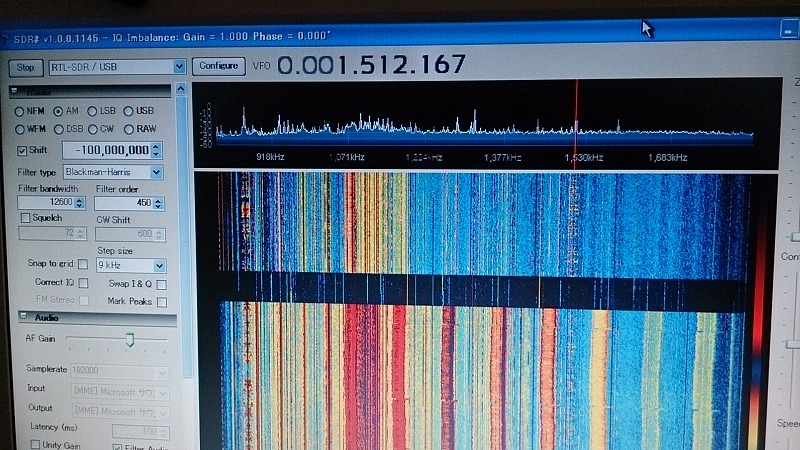

中波HIGHバンドでこのように台形状のノイズが重畳されていて聞き取りづらい状態だ。

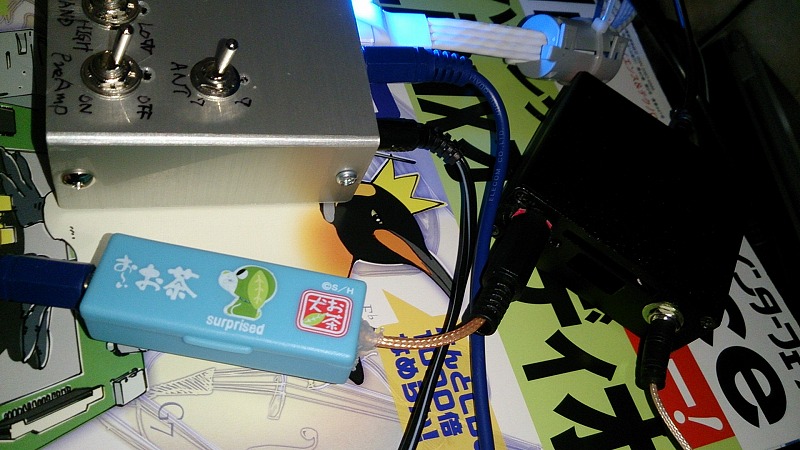

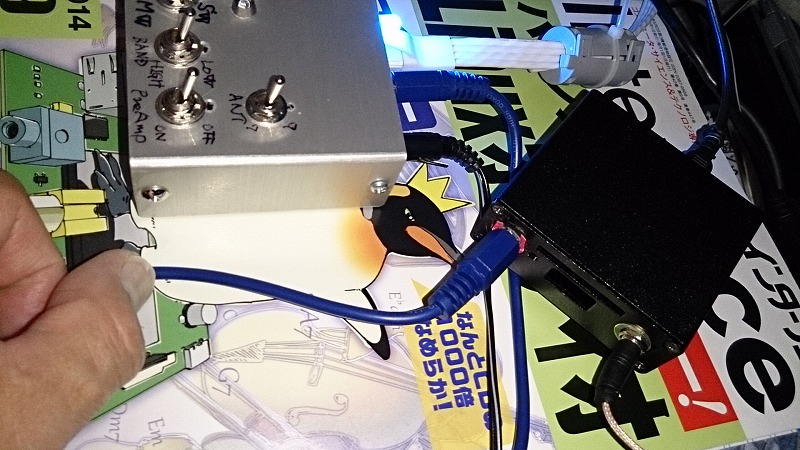

このように、ΔLoop-X室内BOXとHFUPコンバータのあいだに、ガルもどきを挿入してみた。

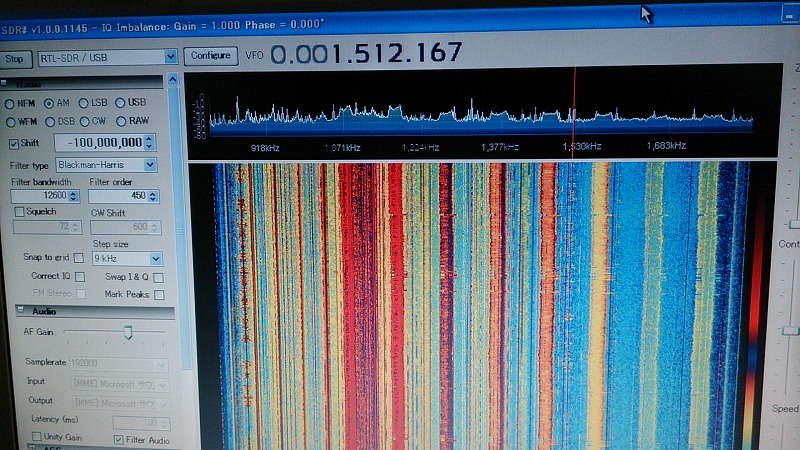

結果、見事に台形状ノイズがきれいに消えてます！！！すごいです。
若干挿入ロスもあるようだが、それよりもノイズが減っている分の効果の方が大きい。ＬＷから中波のそのほかの周波数でも実際の音声でバリバリノイズやブーンというハムノイズも減っているような感じで、適当に作った割には結構な効果がある感じだ。
