2014.10.08
カテゴリ： アンテナ
シャフトコーポレーション は海外ワンセグTV用のUSBドングルをSDR受信機として使用するための機器やHFUPコンバータ（FMがAM復調できるラジオ受信機等で中波短波放送を受信できるコンバータ、TT＠北海道さん設計）の完成量産品の製造販売などをされているメーカーさんです。
また、代表の ゆうちゃんのパパさん は、USBドングルを使ったSDR受信機用のアプリケーション等の使い方を使いやすく提供（取りまとめ）、丁寧でわかりやすい説明（Web)で素人でも導入できるように日々活躍されている第一人者であります。
今回、ゆうちゃんのパパさんのご好意で、シエスタさんが過去に公開された新型ガルバニックアイソレーターを商品化するための試作品をモニターさせていただけることになりました。
ICOM広帯域受信機IC-R6に装着。
超小型＆SMAコネクタ仕様なので、国産のハンディ受信機や無線機に取り付けることができます。
早速妨害ノイズが発生している近所で使用してみると、ノイズが和らいで聞こえます。バリバリブーンというノイズが軽くなって、FM放送が聴きやすくなりました。FMでも効果アリです。ならばエアバンドでも役に立ちそうですね。

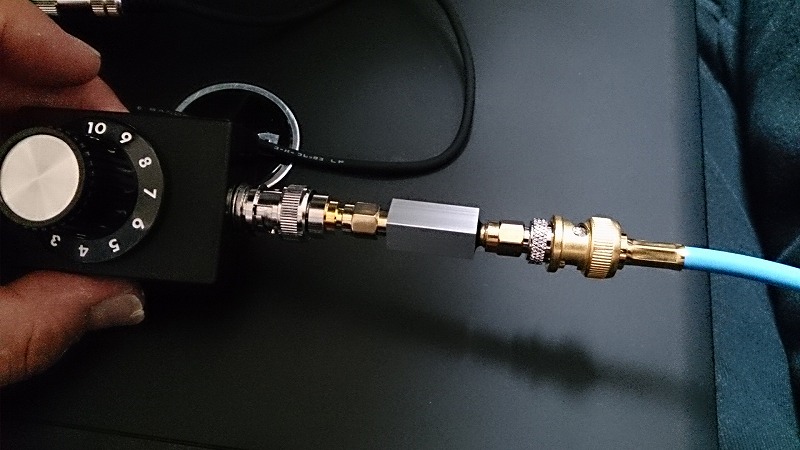

SMA－＞BNCの変換コネクタを装備。これでBNCケーブルでの接続機器に取り付けることができます。
装着するとこんな感じです。
ちょっと強度的に不安ですが、アイソレーショントランスのケースがアルミなのでそう簡単には壊れないとは思いますが。

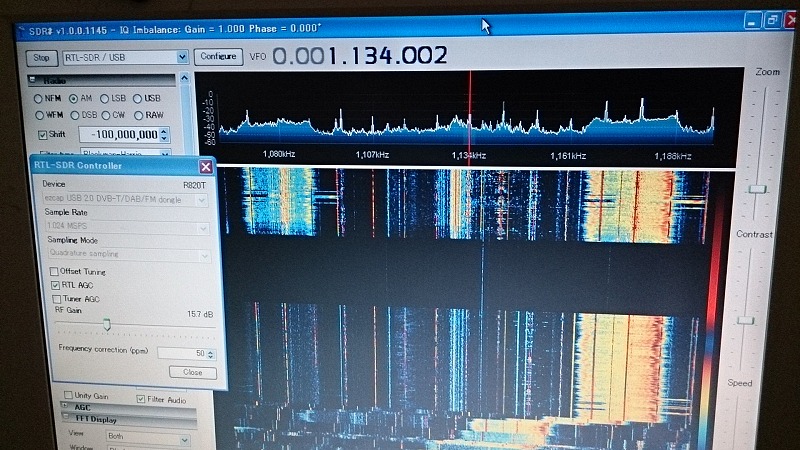

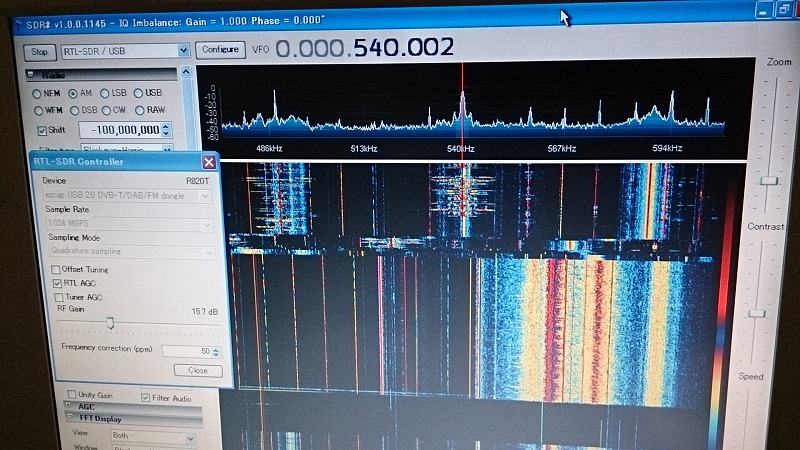

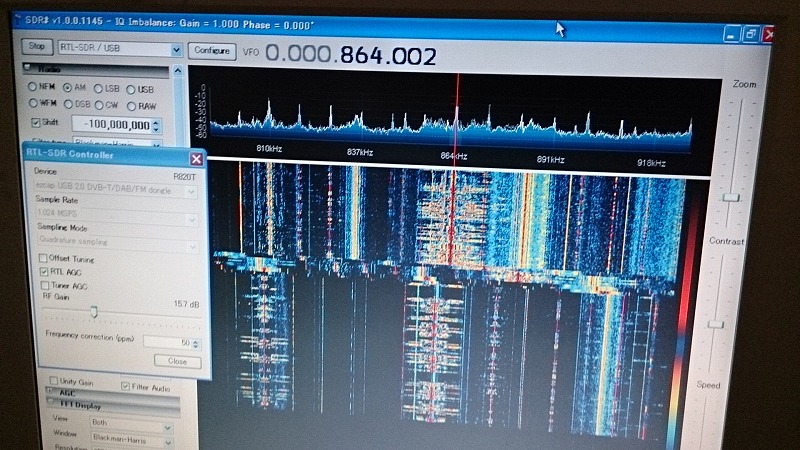

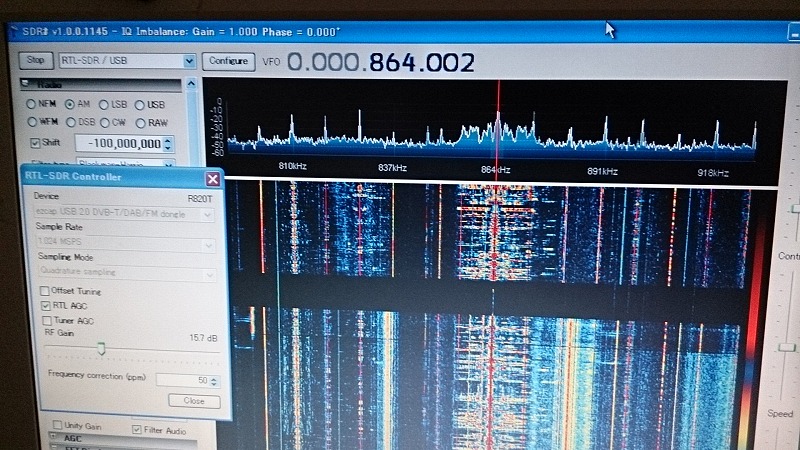

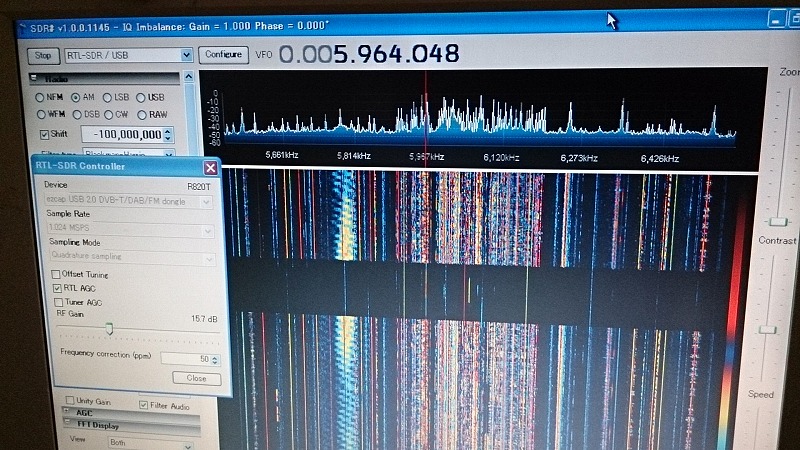

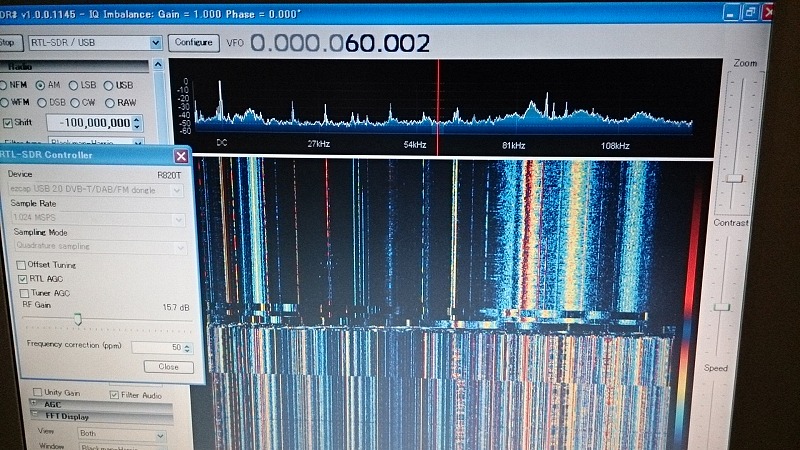

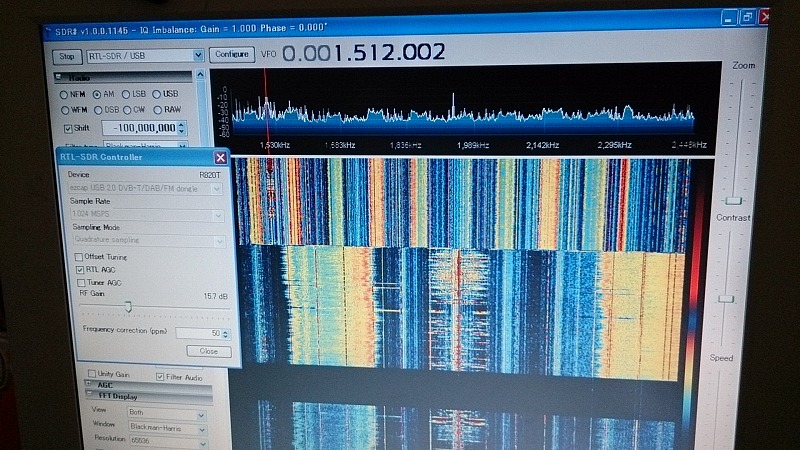

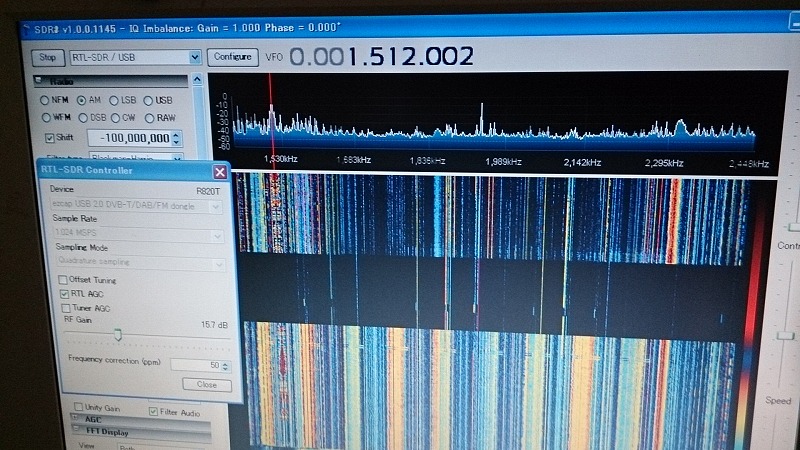

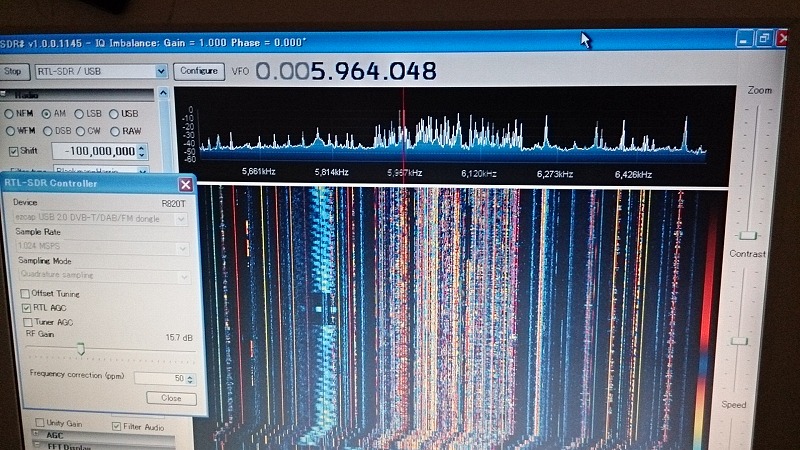

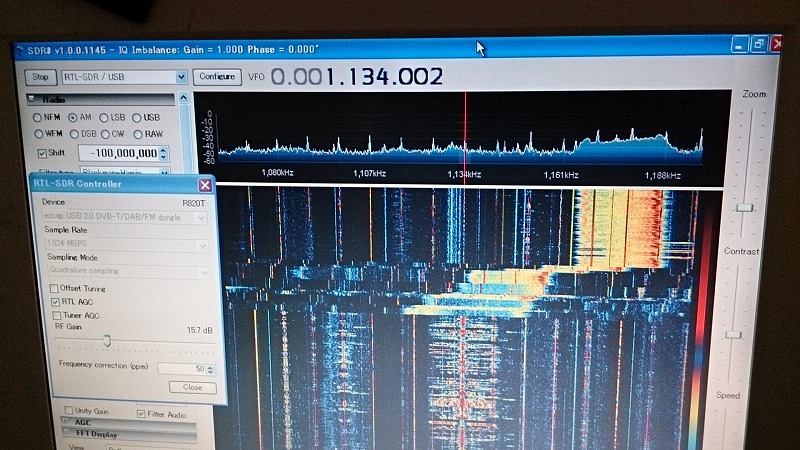

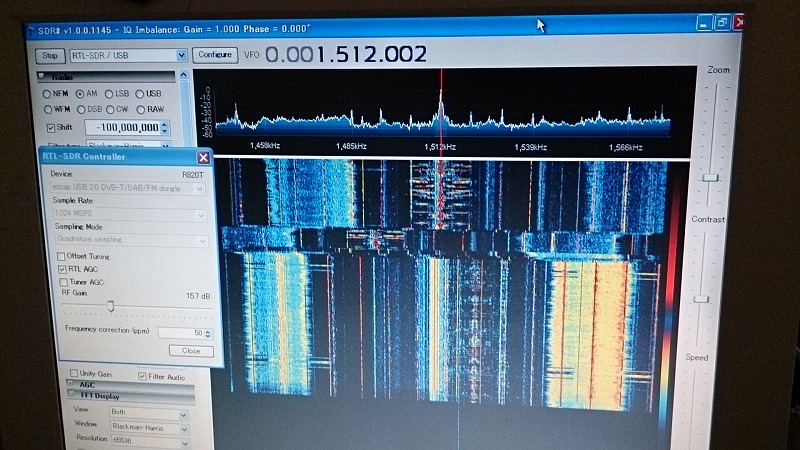

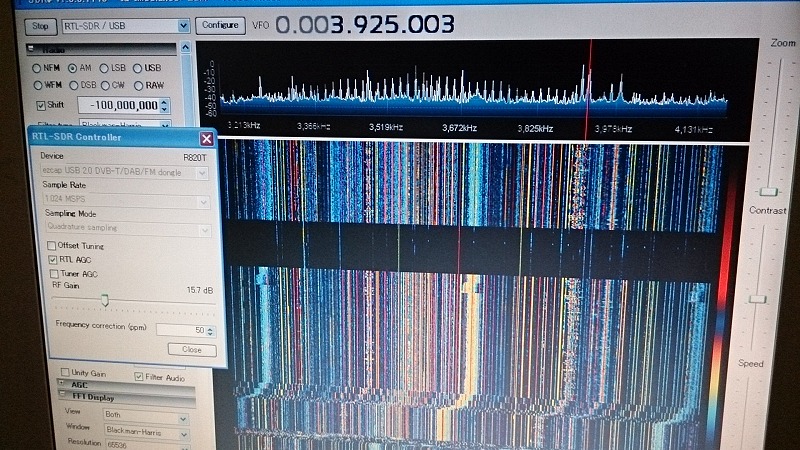

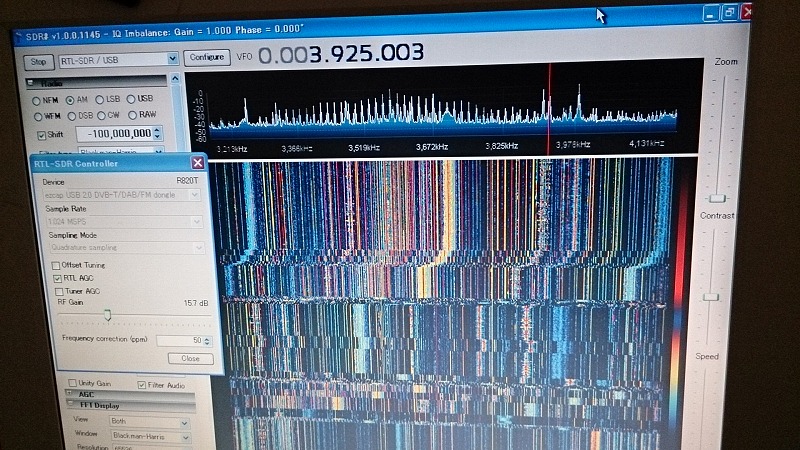

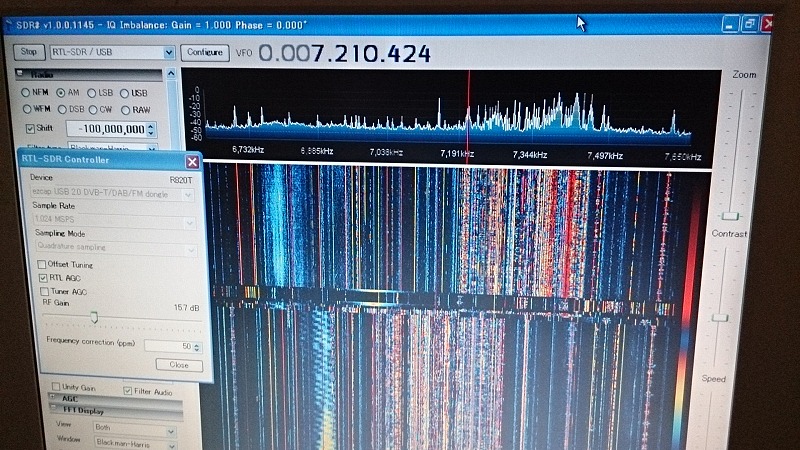

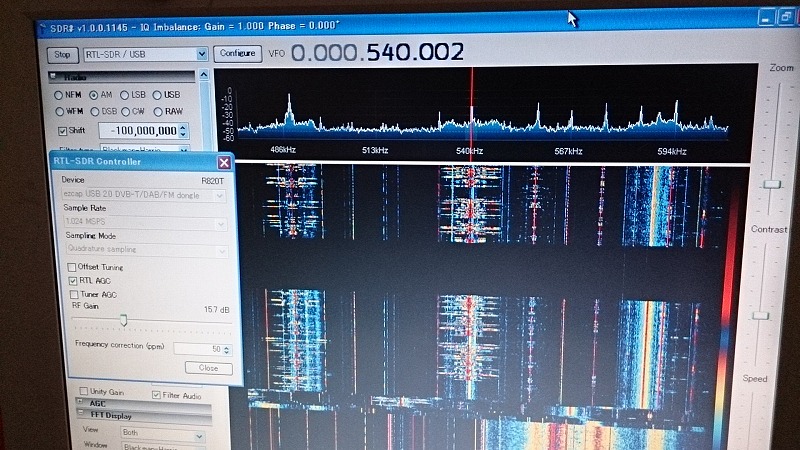

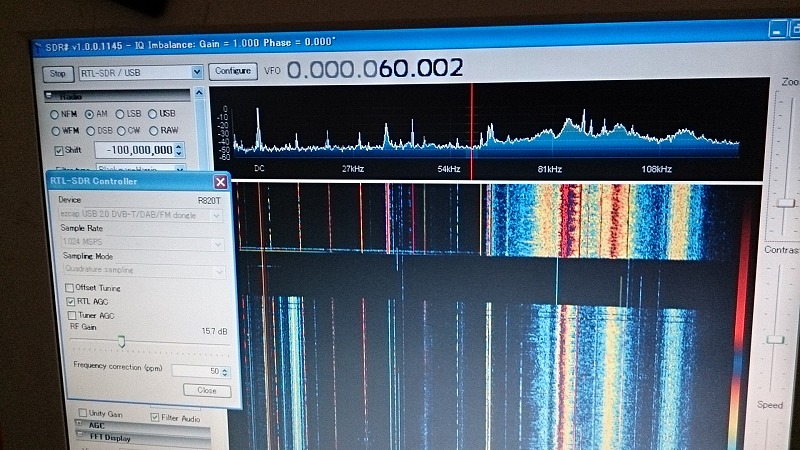

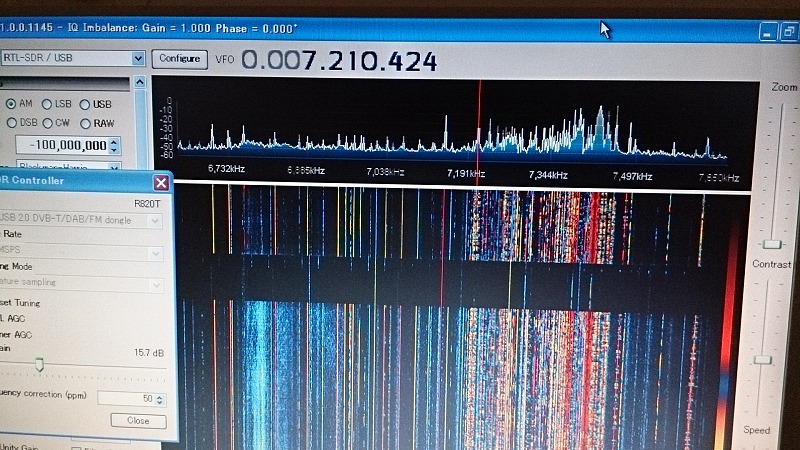

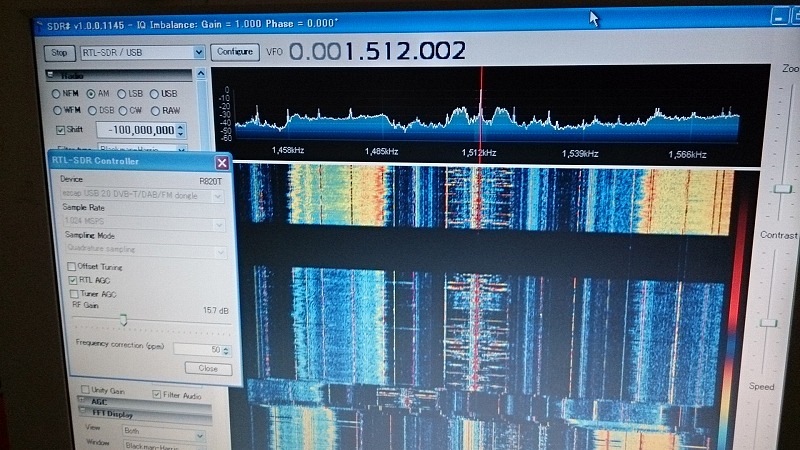

以下、広帯域アンテナ３０３ＷＡ－２（ApexRadio）でのガルバニックアイソレータ有る無しでの受信スペクトラムです。

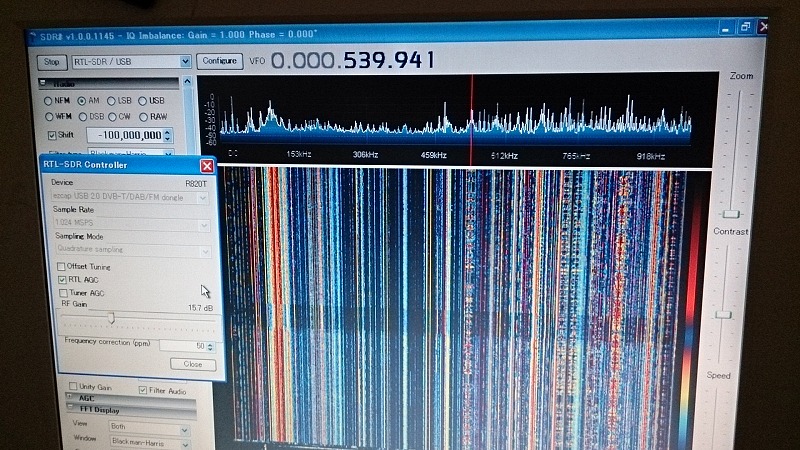

ガルバニックアイソレータ無し（以下、ガル無し）

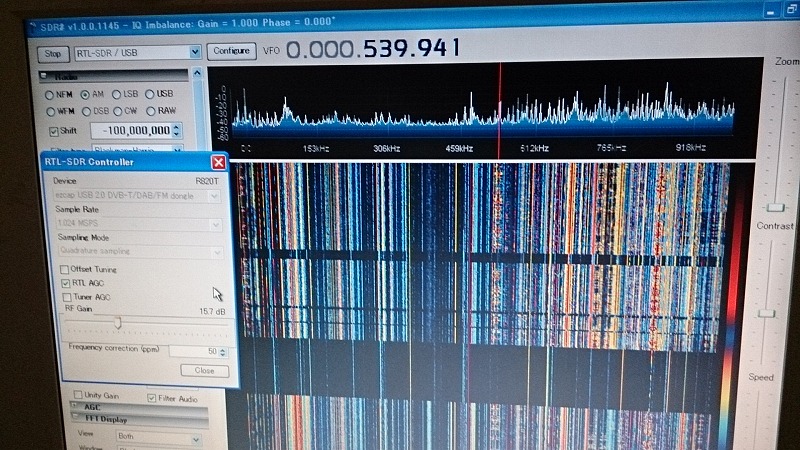

ガルバニックアイソレータ有り（以下、ガル有り）
ガル無し
ガル有り
ガル無し
ガル有り
ガル無し
ガル有り
ガル有り
ガル無し
ガル有り
ガル無し
ガル有り
ガル有り
ガル無し
ガル有り
ガル無し
ガル有り
ざっくりとですが、バンドによって効果のあるところと逆にノイズが増えているところがありますね。
効果が大きいのは中波HIGHバンドから３MHzあたりのLHFバンドです。かなりのノイズが除去されています。
３０３WA－２は単なるパッシブアンテナでは無いようなので、途中のケーブルとかの影響で特性が変化するかもしれません。
なお、３０３WA－２はデフォでJJYは受信できませんでした。アイソレータ入れても結局は受信できず、です。。。
（続く）
