Jul 18, 2011

わけわかめで自業自得？

テーマ：バイクの修理、レストア、カスタム(458)

カテゴリ： 4MINIエンジンetc.

「大昔のチューニングエンジン」を再現するため
ついに「大昔のミッション」に手を出してしまったブタさん。

ぶっちゃけるとそれは「割れるミッション」です。

その話は今後として
ミッションが5速に変更となったために
モンキー用のクランクケース（それも古いもの）を
新たに用意しなきゃいけなくなったブタさん。

できれば4L（J型）以前のものがいいなー
でもリジッド後期型「Z型」だと

・・・あれ？

「Z50JE-11×××××」のクランクケース？

3～4年くらい前に
資料用にY!で腰下一式ゲッチューして
写真撮ってミッションだけ取り外して
他は全部売り払った覚えが・・・
（それも開始価格の10円で売れちゃった気が・・・）

ということで、古い写真データから探してみました。

あった！

撮影して原稿を書いた当時
なぜかZ50JE-11×××××を「6V」を勘違いしていたために

いろんな間違いが出回っているいわくつきの品。
このことに気がついた時は焦ったものですが
二次流用の文章を見るたびに
「ぷwww勝手に文章写してやらかしてるwww」
・・・と、ずーっと思っていました。

今度はブタ自身が改めて「はっ!?」となってしまった罠。

この写真のクランクケースは、つい最近まで
Z50JE-11×××××用だと思っていました。

今となってはエンジン番号が確認できる写真はありませんが

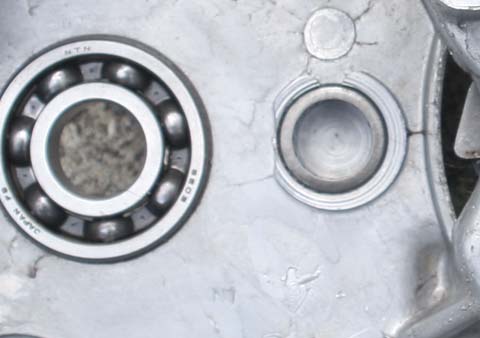

ニードルじゃなくてメタル・・・だよね？
ニードルベアリングなら表面に刻んだ文字が見えるはずだし？

今手元にあるZ50JE-141××××のクランクケースは
間違いなくニードルベアリング。
だからこれはそれ以前の、Z50JE-11×××××だと思っていました。
（ニードルかメタルかは、パーツリストじゃ確認できません・・・）

もひとつ。

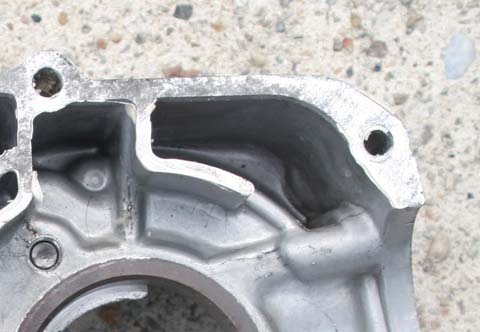

肉抜きが見えない
まるで12Vの90系エンジンみたい。

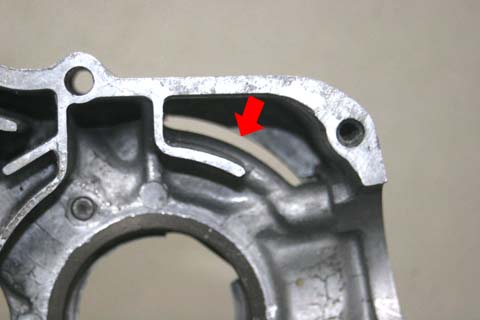

ちなみに12Vだと、肉抜きはこう見えます。
手元にある6Vのケースも同様。

これらの理由があって
先のクランクケースは
Z50JE-11×××××～用、つまり6Vより昔の
J型用だと思っていたし
「J型のケースSugeeee!!!!!!
　やっぱり6V以降とは全然違うze！　ほしいー！」
なーんて思っていました。

・・・んだけど

J型モンキー用のクランクケースの写真を、他で見る限りだと
12Vみたいに肉抜きあるんだよねー？
大昔の、リアリジッドの「A型」や「Z型」も同様。

あれれ？

とゆーか
このエンジンから、4速ミッションをゲッチューしたハズ。
・・・けど、J型は3速しかないよね？
となるとこいつは単なる6Vゴリラのケースじゃね？

なら、なんでニードルベアリングじゃなくてメタルなの？

何がなにやら。

・・・今冷静に考えると
肉抜きがないように見えるのは
単に写真のアングルのせいなようです。
（このエンジンの分解途中の写真を見ると
　わかりにくいけど肉抜きがあるように見えました）

資料用に撮影と言いながら
肝心なところが撮れてないあたりが
ブタのブタたるゆえんです。
バカだね～、無知だね～、昔の自分！

・・・何だったんでしょうね、昔手に入れて
すぐ手放しちゃったクランクケースの正体？

・・・ということで
自分の書いた記事と自分の撮った写真に
本当に騙されていたのは書いた本人だけだった、というお話でしたorz
さらに言うと、きちんと知っておかないと
まともな写真も撮れないよ、という教訓でもあります。うん、うん。

ちなみに当時の記事の結論は「古い。ゴミ。使うな」なので
いずれにしても結論は正しいですよ。
↑未だに「きちんと使える6V以前のケース」に
巡り会ったことのないブタさんでした。

7/19追記

「Z50JE-11×××××」の「J型」用な可能性が「高いかも」です。
なぜかというと、思い出しました。
「ゴリラに積まれていたエンジンということで
　4速ミッション欲しさに落札したら
　中身が3速だったので怒り狂って10円で処分した」
ということを。。。
ただやっぱりミッションだけは取り外しストックしていたようで
家にある「謎の3速ミッション」の正体がこれで判明しました。
が。J型用クランクケースがメタル支持だったか、まだわからないので
断定はできません。

ちなみに思い出した他の特徴は
・クランクケースはボルトではなくスクリュー止め
・6Vと同じマニュアル式テンショナー
しかもエンジン番号は絶対に「Z50JE-」。
やっぱりJ型用じゃないかなぁ・・・？
