チバントユーザーを分析する事で改良に

チバントモニター局も30局以上となり、運用したら、ツイートにて「#QRPを楽しもう」をつけてつぶやく事をお願いしているのは、各局の運用スタイルを写真を通じて、全国各地に嫁にだしたアンテナの様子も知りたいし、各モニター同士での横の繋がりも増えたらいいなと思っています。使用状況他ユーザーの傾向が見えて来ました。 1、リグは統一、FT-817#817ND#818 ※これは当然でしょうか。 2、車やバイクにて移動先まで行く。ロケ探しから入るし、高い山や海岸に行くとなると移動手段が車やバイクですね。市民ラジオのお供に使う方が9割です。 ※やはり真のQRPは市民ラジオなのか？ 3、車の人は屋根に無線機も乗せる。屋根を利用したカウンターポイズ効果は市民ラジオのテクニックです ※チバント装着817#818にも使えるようです。 4、電源確保はそれぞれです。5W6W出すとなると12V以上キープしたいから、外部電源など工夫されてます、あえて本体にリチウム電池利用、純正電池で短時間運用や2.5Wを主体で運用する方も！まさにQRPを楽しもうの精神だね！あっぱれ！ 5、ツエップ系なアースの必要ないアンテナですが、アース効果は絶大、モービル屋根運用でもマグネットシートやリグ本体からアースを利用し小さい出力を効率良く。SWRも安定して下がります。 ※そんなの関係ないやの方でも、やってみるべし。 6、アンテナの入出力は後ろからが8割リヤのM型コネクタを利用して、 L型にてアンテナを着ける、モービル基台に着ける、マグネット基台に着ける、多くのユーザーが、M→BNC変換コネクタです。やはり、フロントのBNCはクルクル回るからケーブルから接続、私の好む虚無僧スタイル、垂直リグ置きにはフロントコネクタは良いんだけど、チバントの多くが市民ラジオのアンテナを利用していて長くて太め。リアのコネクタ利用者が多いわけだね。と大体の分析が完了。今まで頑なにBNC角座はガッチリ安定だと考えてましたが、長いロッドアンテナを主体とするチバントは、ユーザーの立場を考え、Mコネ仕様も用意しないとの思いで製作、トライ&エラー。で大体完成しております。おまけ！ CBバンドのセンターloadingCOILアンテナがチバントフレンドから提供ございました。これ、クセモノで。普通のロッドアンテナより調整が難しいです。何回もCOILの巻数を調整。

Mコネクタ仕様のチバントも試作

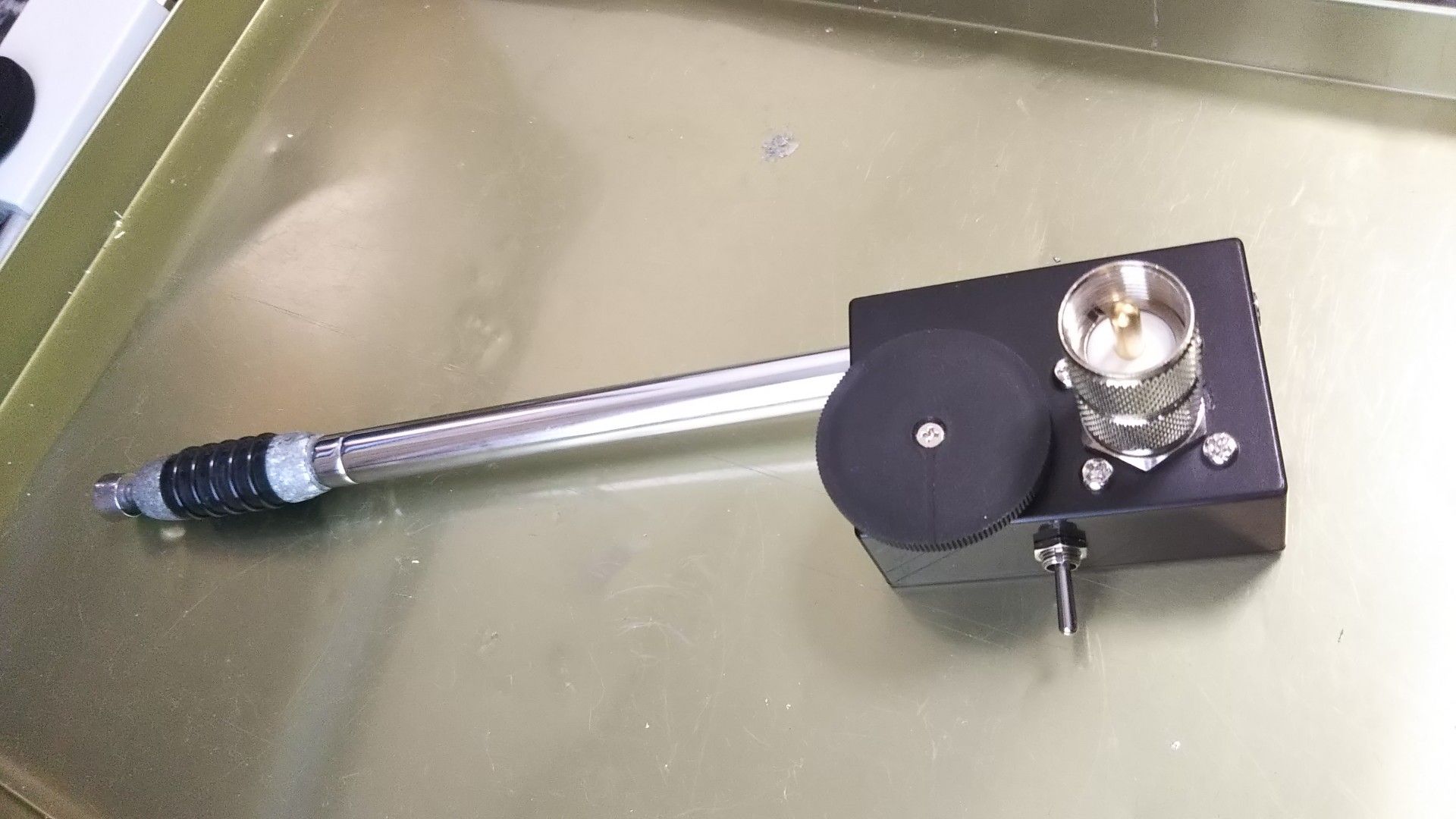

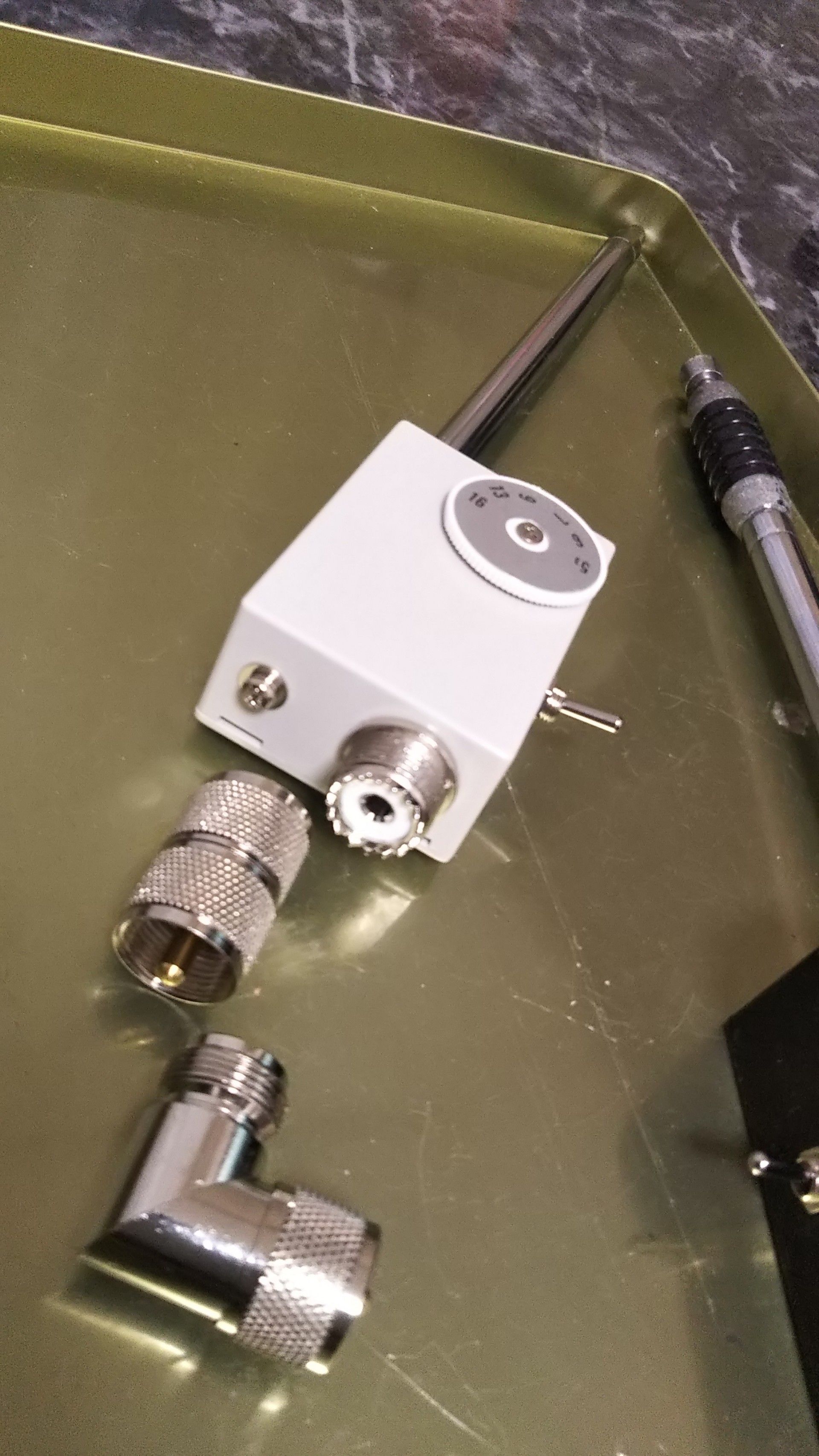

BNCコネクタで長いアンテナのチバントは風の強い日にはかなり不安なときもあり、何とかM型コネクタ仕様で作って見ようかと実寸合わせで、部品を取り寄せていました。なんやかんやで、いつものように工作、タカチの65サイズのケースで実装し。また、祐徳電子オリジナルのダイヤルが大きめで、チューニングがやりやすくなりました。実装で垂直に取付ることをメインにしたため、中継コネクタを含め、Mコネ本体を少し斜めに穴を空けて調整しないと垂直に着きません。現物合わせでした。自作派はなんでもチャレンジしなきゃね。また、アンテナを提供していただいた。ヨコハマ局さん。また往年のアンテナでDＸ運用できますよー！

IC-705専用チバント完成

先日、試作したもののマイク端子とダイヤルが干渉したため。バリコンの位置や配線を変更して、試作モデルが完成しました。アナライザーでは良い値がでていますが、実機は購入しないので、購入予定されている方に試験を託します。チバントモニター局であり、公平なくじ引きでライブ抽選会など、私の手に届かないユーザーに対して頒布を協力されている、あおもりCB144/JP7NCI フェルミ局長へモニターとして送付しています。ライブで開封して驚く様子をニヤニヤしていました。 https://youtu.be/53sLjmcS7po たぶんIC-705に直接装着した使い方する人はいないと思いますから、もう作らないだろうな。追記、20200605そろそろ発売だから、再度また作ろうかな？是非、彼のYouTube動画を見てください。中華製キットのQRP用アンテナチューナーも一緒にプレゼント。作るだけは楽しいけど、ガワントタイプがあまりにもお手軽で、ほとんど活躍しないチューナーでした。

チバント製作方法

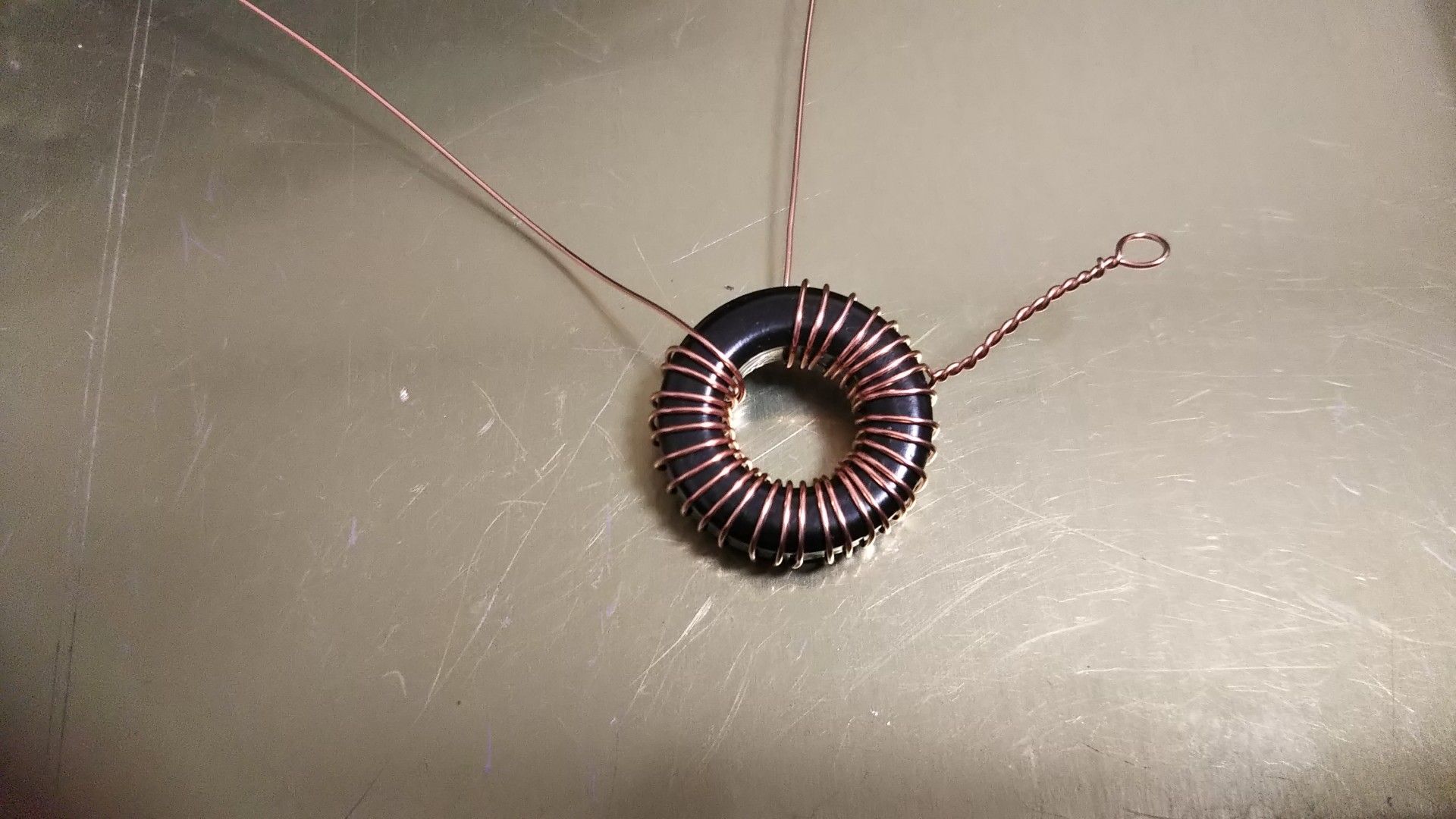

チバントの製作方法作り方は自分へのメモですので質問、苦情、などは受け付けません。参考にするのは構いませんが。完成したら、参考にしましたありがとうの一言くらい欲しいです。前回のアメブロでは言えない人が多数でblogを閉鎖しました。材料　１．アンテナ　1000ミリ以上　2100ミリまで　ねじ穴がM3程度が良い最適なのは市民ラジオ、SONY製　ICB700A、770、R5、670、680、650、600 ナショナル製、RJ　35、38、50、56、570、580、370、480、380、310、410、330、260、360 などのジャンクから入手する。２．ケース　タカチ製　SW-65　色は　白灰または黒３．コネクタ　BNCオス　角座　M3ネジ４穴４．トロイダルコア　T68 ５．エナメル線（ポリウレタン樹脂コート線）　0.4ミリ、1m程度６． M3用ネジ長さ8ミリ　4本アンテナ用は真鍮M3 12 ミリ 1本７． M3用ボルト　４ケ８． M3用バネワッシャー　6ケ９．小型３端子　２極　スイッチ　１ケ１０．ポリバリコン　260pF １ケ１１．ポリバリコン　ダイヤル　１枚１２．M3用電極端子　2ケ　　　　　　　　　　　総予算は1本製作するのに 1000-1200円程度の予算です。アンテナは含まず市販の120センチ程度アンテナは千石で350円、M4ネジになります。ロッドアンテナはやっぱり日本製の市民ラジオのジャンクの再利用が良いですよ。部品の購入店　仙石、マルツ、秋月等、各通販で買えます。道具　プラスドライバー、はんだごて一式　ニッパー、ラジオペンチ、小型電動ドリル3ミリ６ミリ、クラフトナイフ、カッター丸棒やすり、テーパーリーマー　5-20 １、T68　12センチの長さ程度バリコン枝を残し、7または８回巻き、ねじり枝を３センチ作り22から23T巻き枝をバリコン枝を５センチ程度出す巻き数はロッドアンテナの長さに左右させられます。適宜採用のこと。（写真は参考です。）２、ケースに穴をあけ（コツとしては現物を並べ　干渉しないように穴開けの位置を決める。最初は３ミリから広げるところは6ミリ、またはテーパーリーマーで広げる。３、 BNC端子をねじ止め。３か所ボルト止め。一ヶ所はアース端子と共締４、 T68コアとスイッチ部をはんだ付け（写真参照）５、上記　ポリバリコンと仮止め。６、アンテナ線をコアを2周回しながら、アースをとり、ポリバリコンへはんだ付け７、T68コア８T　最初の枝をバリコン足に止め、アンテナ線へ結合８、アンテナを取り付け完成。アナライザーにかけたり、リグの送信SWRでチェック９、完成製作のコツ、必ず現物合わせで穴を空ける。パーツは海外製が多い為、ハズレもある。 SWRがきれいに下がらないのは、適正なハンダ作業が出来ていないのがほとんどです。バリコンの脚、スイッチ、端子に着く線については注意。

チバントの仲間たち　随時更新アップ

自分で製作しています。ガワントもどきチバントのモニター局です。60本以上製作済チバントもどき製作者も含め　保有局数現在55局以上！になりました。2022/4/13　現在以下紹介します。各局感謝おきなわRMさん　沖縄から飛ばしてくださいとお願いしました。スイタINさん　　マニアックが好きそうでモニターをお願いしました。ねやがわCZさん　770アンテナを預かり製作！アンテナ一本をいただきました。ちゅおうMさん　暇なときHF聞きたいんだよねと。カリ太アンテナと交換しました。ヨコハマKさん　ジャンクからのアンテナなど多数といろいろ交換しました。とても助かりました。ちばMRさん　週末CBerです。譲渡当日フェルミ局長とチバント相互交信してます。ちばRTさん　　房総の小高い山から飛ばしてきて！ちばCBさん　　房総半島の南はお任せします。ちばBGさん　　アマチュア復活でお待ちします。ならしのKAさん　SOTA　QRPで山頂からお願いします。ちばAAさん　　ブログのモニター募集から、初回よりDXできましたとのこと。みやぎNEさん　仙台出張でLCRで交信したきっかけからEB、モニターになっていただきました。予備アンテナの提供ありがとうございます。みやぎSAさん　製作写真のツイッターに一番最初にいいねをしたから強制プレゼントふくしまSPさん　ご縁会って福島局から福島局へアクティブに楽しんでます。あおもりCBさん　ご存知フェルミ局長！７０５VER　GIGA　TYPE-MなどアルTUBEでモニター募集協力していただき感謝感謝！きょうとKCさん　自作もチャレンジ、やっぱりイイものを作ってほしいし参考資料で！最長2.1mえひめEAさん　アルTUBE　当選おめでとう、野外で使ってください。しがCさん　　アルTUBE　当選おめでとう、野外で使ってください。しまねOさん　アルTUBE　当選おめでとう、野外で使ってください。JJ1T**さん　アルTUBE　当選おめでとう、野外で使ってください。ふくおかのアマ局　アルTUBE　当選おめでとう、野外で使ってください。よこはまZAさん　アルTUBE　GWで交信しました！ありがとう　（にくのはせがわアンテナです。）とうきょうKCさん　アルTUBE　カリ太オーナー　中古のアンテナをたくさんいただきました。いわてDさん　アルTUBE　IWANTと交換くださいさかいMKさん　アルTUBE　当選おめでとう、野外で使ってください。よこはまMMさん（クレ局）GIGA2100のチバントで相互交信しましょう是非使って見てください！ひろしまAさん　JETさんに１本託します。アハントがあったから生まれましたよ大感謝！！ふくしまFDさんアンテナ五本も提供ありがとうございます。705モデル旗竿モデル試作しずおかRSさん　アルTUBE　がんばってねーJK2U**さん　アルTUBE　賛同していただき、たくさんのアンテナをいただきました。ご協力ありがとうございます。ミヤギFWさん　アルTUBE　１Wでがんばるそうです。ナガノTKさん　アルTUBE　　ご自身でも製作されたそうです。イタバシAYさん　アルTUBE　親子で楽しんでください　ふくちゃんの無線機屋さん　お店に来た方に宣伝QRPの普及にご協力ください。＊ふくちゃん経由より　JJ1OZ*局様へ　１本行きました！アキタXVさん　フェルミ局長の１本目が巡り巡る！貴局へ　くまもとRAさん　くまもん軍団１本目　やればできる！くまもとHRさん　くまもんチャンネルでも見てみたいぞくまもとKSさん　QRP交信をやってみてください。よこはまSHさん　４０ｍにやりたいとブログで見たので寄贈　FTDX3000に着けるのは・・・こおりやまTMさん　818導入　HFにチャレンジしてください。いたばしAAさん　　チャーシューができあがるタイミングでEB、肉のおまけがチバントなのか？おおいたTNさん　705でQRPをやってみたいとのこと。くまもとWOさん　ウクライナ難民への寄付ありがとうございました。つくばKBさん 10mAMで頑張ってください。チバTM　さん　さっそくDXできましたね。ありがとうございます。＊モニター局へは原則無償にて譲渡としてます。使用レポートたまには交信報告お願いします。　なので、GAWANT運用ﾃﾞｰを利用するとチバントの仲間へつながります　仲間の意見で良いものを作りたい工夫をしたいと思っていますからね。　なかなか交信できないのは普通ですが、ハイバンドは開けば楽々、40mだって　普通にパスが開けば59です。＃QRPを楽しもう自作派の仲間たち。以前のブログを見て類似品等を製作完了しすでに利用された方です。尚当局の把握した方のみきょうとKCさん　ちばACさん、ちばAGさん、ながのTKさん　かすかべRMさん、しずおかARさん、ちばKFさん、とうきょうTMさん、とっとりJさん、いわてDCさん、JS2I**さん　おおさかSCさん　わかやまHNさん　はままつHMさん　おきなわDGさん　ちばKSさん　JL1さんにいがたRSさん　皆様からはブログコメント、ツイート他DMで完成報告等々いただきました。皆さんでQRPを楽しもう仲間ではありませんが、ブログの製作方法や、ガワントと違うアンテナの配置方法、材料や部品やアンテナなどの選択を、まるっとコピーして、エンドフィットアンテナ名で販売されている人、IC-705用のKOGANT名称でヤフオクで売っている方もいます。コピーすぎて失笑するしかない。。。私はチバントをモニタープレゼントしているだけで販売したことないんだよね、一生懸命作ってもそんなに儲からないと思います・・・

GAWANTデー　チバントで参戦

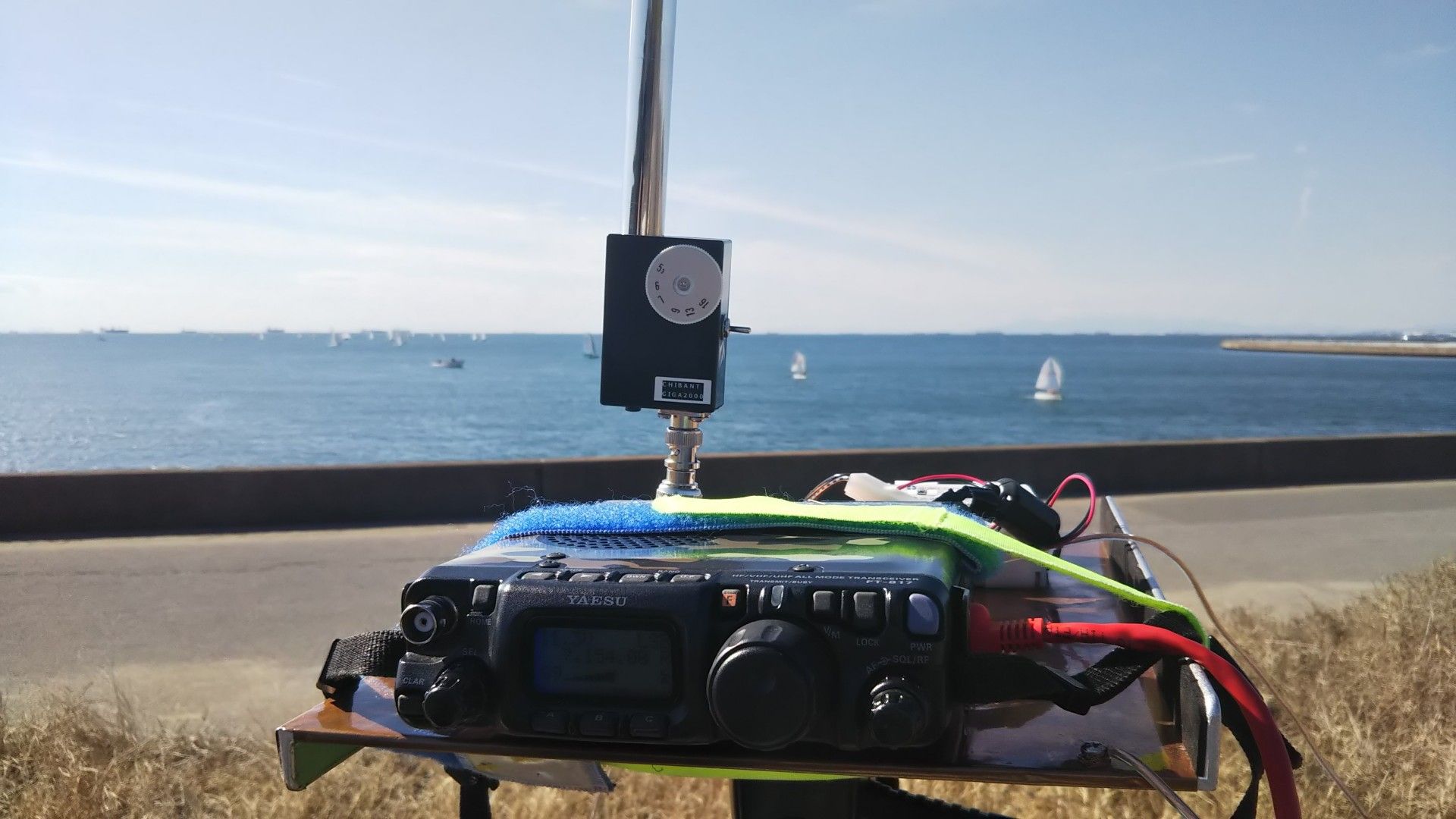

2/1と2/2 毎月第一土日はGAWANTデーの為、千葉市美浜区稲毛海浜公園にて運用しました。使用機材、 GAWANTもどきチバントギガ2000、比較アンテナ第一電波RHM8B、FT-817ND 内臓はリチウム電池、予備電池、eneloop単３#10本電池ボックス運用時間2/1 0930-1340#2/2 1000-1210 2/1 交信局 7.144 1004JST JG1G## 58/57 横浜市港南区さえずりの丘↔️2.5W 1035 JJ1W## 51/51 チバRTさん　富津市愛宕山移動チバント相互交信成功しました。5W その後LCRにチャレンジするも受信なし。 1335 RHM8Bにアンテナを変更し広島市草津港JETさん。58/57 5W JETさんアハントでは51/41 1345 ガワントもどきにして、相互交信５W　おきなわ　RM56/56 途中　チバCBさんとアイボール　ありがとうございまた。 2/2　交信局　 1041JST　JG1V＃＃　チバCB750南房総市　41/41　チバント相互交信成功しました。5W 1050JST　JE4U＃＃　ヤマグチAAさん宇部市　58/57　５W　クリヤに入ったとのことです。 1055JST　JJ1DB#　チバKFさん木更津移動　59/59　チバント相互交信成功しました。5W 1134JST　JJ1JZ＃　ﾖｺﾊﾏZAさん横浜市大黒ふ頭　59/59　チバント相互交信成功しました。5W ＊ﾖｺﾊﾏZAさんは　新規のチバントモニター局の方です。本日３日目のご使用とのこと、ここなら私と交信できるだろうと狙っていただいた模様です。ありがとうございます。製作の経緯やアンテナを取り外したリグなどの話しをしました。＊先週2020/1/24　フェルミ局長アルTUBEライブに４本提供、1/31は3本　計7本をプレゼント企画にしていただきました。アルTUBEの企画としていただいたのは、自分の交流のない全国の野外運用の興味のある方のみに使ってもらい、レポートを得れば何か改良のヒントがあるのではないかと思ってます。そのような条件を付けて局長に募集していただきました。抽選で当選した中にみちのくの有名なIWANT製作のDSさんも・・あれー自分で作れるのに？これ見てたらIWANTを私に送ってください・参考にします。（製作と配布を決断した経緯） 40Mバンドでは国内ＤＸ交信確立が高いですが、固定ハイパワーのおじさん達は耳が悪いのか、ガワントもどきでQRP運用してもほぼ聞き取れず、野外の移動運用局の方が反応することが多いのです、固定局のおしゃべりも長く待ちも多いし、しまいにはパイルにまぎれたり被せられノイズ扱いです。しかしながら野外で市民ラジオと共に運用するアマ局にはピックアップされること多いんです、しかも大抵FT817-818を傍において併用して遊んでいます。ちょっと考えてみました。野外運用を簡単にできるGAWANTの40M対応版を自分でたくさん作ってコアなユーザー数十人モニター利用してもらえば、噂になるし、フリーライセンスユーザーのアマチュア無線へ特にHF入門も誘導できそうだし、ともにアマチュア無線全体も若返り、盛り上がるじゃないかな？製作と進化改良とを含みこれは自分が楽しめるんじゃないかなと思ってました。＊JARLさんこのぐらい考えてくれよ　WAKAMONO？は？私も会費払ってるよーそんな形で30本以上製作しましたが、もう手持ちの長いアンテナがありませんからチバントはしばらくは作れません、いままでは、自分でなんとか集めたりジャンクをたくさん買ってしのぎましたし、アンテナを提供していただけたら、作れます。ジャンクの中古アンテナをたくさんお持ちの方、ご協力ください。本体のみは作れるからしばらく本体のある程度おこずかいの範囲で先行して作ってます。最適のアンテナを求めています。対象のアンテナは2100ミリから1200ミリ程度のロッドアンテナです。適したアンテナ例 ICB　700　770 R5　670　680　650　600　 RJ-50 56 580 35 38 380 480 310 410 330 など　多少曲がりがあっても構いません。探しております。
