685nm 高出力レーザー CW TTL変調
これは赤色ファイバー結合レーザーで、波長は685nmです。 3つの作業モード、CWおよびTTL /アナログ変調があります。 変調作業モードを使用する場合、レーザーには「Mode Input」BNCインターフェースで0〜5Vの信号を入力する必要があります。 確認しましょう。
2019.12.31
コメント(0)
-
ナノレーザーの大きなブレークスルー
レーザーは、家電、医療、産業、通信、その他の分野で広く使用されています。数年前、科学者はナノレーザーの概念を導入しました。その設計は、何十年も使用されてきたヘテロ構造に基づいた従来の半導体レーザーに似ています。違いは、ナノレーザーの空洞が非常に小さく、放射する光の波長に比例することです。主に可視光と赤外光を生成するため、サイズは約100万分の1メートルです。ナノレーザーには、マクロレーザーとは異なる独自の特性があります。ただし、ナノレーザーの出力放射がコヒーレントである電流を特定することはほとんど不可能です。さらに、実際のアプリケーションでは、ナノレーザーの2つの状態を区別することが重要です。高電流でのコヒーレント出力を伴う実際のレーザー効果と、低電流での非コヒーレント出力を伴うLEDのような状態です。モスクワ物理研究所の研究者は、ナノレーザーをどのような状況で実際のレーザーと呼ぶことができるかを決定する方法を開発しました。近い将来、ナノレーザーは光集積回路に統合される予定です。集積光回路では、それらはフォトニック導波路に基づく新世代の高速相互接続に使用され、CPUおよびGPUのパフォーマンスが桁違いに向上します。同様に、光ファイバーインターネットの出現により、接続速度が向上し、エネルギー効率も向上しました。これまでのところ、これがナノレーザーの唯一の可能な用途ではありません。研究者はすでに、数百分の1メートルのサイズの化学センサーとバイオセンサーを開発していますが、機械的ストレスセンサーは数十億分の1メートルのサイズです。ナノレーザーは、人間を含む生体のニューロンの活動を制御するためにも使用されると期待されています。
2019.12.30
コメント(0)
-
どのように高出力レーザーの開発？
2017年に最初の10,000ワットのレーザー切断機が登場して以来、10,000ワットのレーザーの適用が業界のホットスポットになっています。 2018年には、20近くの国内レーザー機器メーカーが連続して10,000ワットのレーザー切断機を立ち上げたため、より多くのレーザー会社も国産10,000ワットレーザーの導入をフォローアップする計画を強化しました。強力な「軍拡競争」姿勢があります。 2019年には、20,000ワット、30,000ワット、さらに高出力のデバイスが国内外の主要な展示会で発表されており、高出力デバイスの追求がトレンドとなっているようです。電力の増加がプロセスの革新をもたらした一方で、金属切削市場により多くの選択肢を提供し、生産効率を改善したことは否定できません。一方、高出力に過度に重点を置くと、望ましくない現象も発生します。一部の企業は、傾向と一方的な高出力の追求に盲目的に従っていますが、ユーザー企業が現場で生産を安定させるのを助けるために、デバイスのコアの役割を無視しています。そのような現象に関して、Yan Dapeng博士は、業界の発展は少し「逸脱」であると考えています。 「将来の非常に厚い材料の状況を含むレーザー加工では、レーザー出力の問題だけでなく、生産プロセスを改善する必要もあります。私たちが本当にやることは、より多くの高出力を追求することだけではありません既存の製品の品質を改善し、外国製品を使用して技術的にPKを実行できるようにするために、関連分野に関する国の将来の戦略計画も、高出力レーザーに対するこのような要件を提唱すると考えています。もちろん、これは、より高いパワーを探索することが間違った方向であることを意味するものではありません。高出力レーザーの今後の開発に関して、Yan博士は2つのポイントをまとめました。 2つ目は技術レベルで、レーザービーム合成後のパワー密度の改善に専念する必要があります。ヤン博士は、いわゆる多目的機械について次のように説明しました。「産業分野では、将来、高出力製品はワークステーションでの使用に適しています。シャッターを使用してレーザー出力を分割し、つまり、1つのレーザーを使用して複数のレーザーの機能を実装できます。」技術レベルでは、ファイバーレーザーのモジュール構造とファイバーバンドルの嵌合技術が徐々に成熟するにつれて、出力を増加させるのは簡単ですが、単純な出力の重ね合わせは実際の技術的なブレークスルーではありません。ヤン博士は次のように語っています。「結合のレベルはどこですか。結合後のファイバのコア直径に反映されます。たとえば、数万ワットを400μmの光ファイバと結合するのは簡単ですが、重要ではありません。 「レーザーを100μmファイバーに結合するための真の驚くべき技術的ブレークスルーです。したがって、レーザー企業が本当に探るべき方向は、より高い出力密度を追求し、結合後の伝送により小さいファイバーを使用することです。」
2019.12.27
コメント(0)
-
材料加工におけるレーザー加工技術の特定の応用
1レーザー溶接さまざまなサービスオブジェクトとレーザーデバイスによると、レーザー溶接は主に2つのタイプに分けられます：深溶接と伝導溶接。通常の状況では、主に板金部品またはシャフトとスリーブの溶接に、深溶込み溶接が機械製造で一般的に使用されます。伝導溶接は、主にエレクトロニクス業界で使用されています。2レーザー穴あけレーザー材料加工技術のプロセスでは、レーザー穴あけが最初に適用されます。この種の技術には、強力な汎用性、高精度、低コストなど多くの利点があるため、現代の製造業で広く使用されている重要な技術問題となっています。これに対応して、米国、英国およびその他の産業の発展は、レーザー掘削技術をビデオ産業、製薬産業、および航空機製造産業にも適用しています。3レーザー切断レーザー加工産業全体でのレーザー切断の用途は80％以上です。主な用途は、エレベータ制御パネル、車体カバー、インストルメントパネル、スイッチパネル、木材などの薄いシート材料の切断、およびさまざまな非金属材料の切断です。4レーザーマーキング加工分野で最も広く使用されているレーザー技術として、レーザーマーキング技術は非常に人気があります。この技術では、主に高エネルギー密度レーザーを使用してコンポーネントに局所的に照射するため、表面の材料が蒸発したり、色が化学的に変化したりして、材料の表面に永久的なマークが残ります。レーザー技術は、ほぼすべての材料のマーキングに適しています。実際の生産では、主にベアリング、測定ツール、切削工具などの金属製品に適用されます。ノギスのマーキングなど。5レーザー成形レーザー成形技術は現在、世界で最も認知されている技術の1つです。従来の成形方法と比較して、この方法には多くの利点があります。たとえば、成形プロセスは研磨工具を必要とせず、生産サイクル時間は比較的短く、処理されません。環境の制限は、シートを変形させるために熱に依存する単なるプラスチック加工方法です。同時に、材料のリバウンドやフィルムの貼り付きなどの欠点はありません。
2019.12.26
コメント(0)
-
2019年のTop10 レーザーエンタープライズ
数十年にわたる開発の後、レーザー技術は長い間研究室から人々の日常生活に移行しました。衣料品、食品、住宅、工業加工、そして医療美容まで、レーザー光はどこにでもあり、人々の生活のあらゆる側面に影響を与えます。国のレーザー産業の発展状況から、全体的な産業製造レベルはある程度見ることができます。2019年、レーザー産業の成長率はさらに低下しました。一部の企業は高い成長を維持していますが、パフォーマンスの低下や損失に直面している企業も増えています。次に、今年のパフォーマンス（収益規模と市場シェア）に基づいて、レーザー業界に最も影響を与える10社を選択し、2019年の業績を確認します。1. TRUMPF1923年に設立されたTRUMPFグループは、産業生産工作機械およびレーザーの分野における世界市場および技術リーダーの1つです。 90年以上の開発の後、TRUMPFは小さな機械製造工場からレーザー産業の巨人に成長しました。現在、レーザー関連製品のTRUMPFの収益は80％近くを占めています。2019年4月、TRUMPFはPhilips Photonics事業の買収を完了し、TRUMPF Photonic Componentsと呼ばれる新しいビジネスユニットを設立します。 7月、TRUMPFはGFTとインターネットプラットフォームaxoomをGFTに譲渡する契約を締結しましたが、スマートファクトリー製造ソリューションとaxoomのブランド所有権を保持しました。 10月、TRUMPF中国と上海交通大学は調印式を完了し、中独共同レーザー応用センターを設立しました。 Jinweikeは戦略的協力協定に署名し、双方は補完的なリソースを促進し、Win-Winの協力を達成します。さらに、2019年秋にはTRUMPFとセンサーメーカーSTMicroelectronicsの協力が重要なマイルストーンを迎えたことに言及する価値があります。TRUMPFはSTMicroelectronics Deliveryに10億番目の垂直キャビティ面発光レーザー（Vcsel）を完成させました。2.CoherentCoherent社は1966年に設立されました。設立当初、CO2レーザーの一貫性のある利点は際立っていました。数十年にわたる開発の後、一貫性のある企業は世界をリードするフォトニクスメーカーおよびイノベーターの1つとなり、その製品にはCO2レーザー、ファイバーレーザー、超高速レーザー、半導体レーザー、エキシマレーザーなどが含まれます。その製品は、科学研究、医療、産業加工など、複数の産業に役立っています。3. IPGIPGは元々物理学者のValentin Pによって開発されました。ガポンツェフ博士は1991年に設立されました。現在、IPGは高性能ファイバーレーザーおよび増幅器の世界有数の開発者および製造業者になり、その市場シェアは他のピアをはるかに上回っています。その低出力、中出力、および高出力のレーザーおよび増幅器は、材料加工、通信、エンターテイメント、医療、バイオテクノロジー、および技術の多くの高度なアプリケーションで広く使用されています。4. Han's Laser1996年に設立されたHan's Laserは、産業用レーザー加工装置のアジア初および世界有数のメーカーになりました。同社の主力製品には、レーザーマーキング、溶接、切断、デモンストレーション機器、PCBドリルシリーズ、産業用ロボット、および200種類を超える産業用レーザー機器とインテリジェント機器ソリューションが含まれます。 IT製造、新エネルギー電源バッテリー製造、電子回路、計装、コンピューター製造、携帯電話通信、家電、キッチンとバスルーム、自動車部品、精密機器、建築材料、ハードウェアツール、衣料品、都市照明、宝石、クラフトギフト、食品および医薬品の包装、その他の産業。5. II-VIII-VIは1971年に設立され、ペンシルバニア州ザクセン州に本社を置いています。設立当初、II-VI社は、高出力の産業用CO2レーザー光学部品用の高品質材料の製造にのみ焦点を当てていました。今日、II-VIは世界有数のエンジニアリング材料および光電子部品製造会社になり、垂直統合製造会社です。6. LumentumLumentumは2015年にJDSUから分離され、JDSUは1999年にJDS FitelとUniphaseの合併により設立されました。Lumentumは、光通信製品、消費者市場、産業用レーザーの世界有数のサプライヤーです。カリフォルニア州サンノゼに本社を置き、世界中に研究開発、製造、販売のオフィスがあります。そして、3Dセンシングアプリケーションの速度。 Lumentumは、レーザーとの市場競争に直接参加することに加えて、一部のレーザーメーカーにチップ、ポンプソース、その他のコンポーネントも提供しています。7. HuagongテクノロジーHuagong Technology Industry Co.、Ltd.は1999年7月に設立され、2000年6月に深セン証券取引所に上場し、中国中部で大学を卒業した最初のハイテク企業になりました。 2000年9月、Huagong Technologyは、オーストラリアのレーザー切断およびプラズマ切断システムで有名なFARLEYとLASERLABの買収に成功しました。 2004年7月、Huagong Laserが製造した高性能レーザー切断機の最初のバッチは武漢での受け入れテストに合格し、中国初の国内高性能レーザー切断機が誕生しました。現在、Huagong Technologyの子会社であるHuagong Laser、Huagong Zhengyuan、Huagong Gaoli、Huagong Image、Huagong Saibaiの製品は、機械製造、航空宇宙、自動車産業、鉄鋼冶金、造船などの重要な分野で広く使用されています産業、通信ネットワーク、その他の重要な分野。8. BystronicBystronicは1964年に設立され、1994年にスイスコンツェタホールディングに入社しました。スイスで最も権威のある企業グループの1つです。 Bystronicは1983年に最初のCO2レーザー切断機を製造して使用し、レーザー産業への旅を開始しました。9. RaycusRaycus Laserは、独立した技術革新の知的財産権を持つ国家的ハイテク企業であり、ファイバーレーザーとその主要なコンポーネントと材料の開発、生産、販売を専門としています。その主な製品は、パルスおよび連続波ファイバーレーザー、ならびにR＆Dおよび準連続ファイバーレーザー、半導体レーザー、特殊レーザーとコンポーネント、特殊ファイバー、レーザー制御ソフトウェアの販売です。10. CASTECHCASTECHは、中国科学院のCASTECH材料構造研究所によって設立されました。主に水晶、光学部品、レーザー装置の研究、開発、生産、販売に従事しています。その製品は、レーザーおよび光通信分野で広く使用されています。 Fu Jing Technologyの非線形結晶、レーザー結晶、および磁気光学結晶は、80％以上の市場シェアを持ち、世界トップの売上を維持し続けています。近年同社が開発した音響光学Qスイッチとホログラフィック回折格子は、UVレーザー、ファイバーレーザー、超高速レーザー、光通信の顧客にも認められています。製品は主要な国内市場も占めています。
2019.12.26
コメント(0)
-
レーザーの連続稼働時間を延長する方法は？
高出力レーザーは通常、大量の熱を発生し、長時間にわたってレーザー管を簡単に損傷する可能性があります。高出力レーザーを長時間使用することは推奨されません。図1.ヒートシンクがないと、長時間連続して動作できません場合によっては、ユーザーは高出力レーザーを長時間連続して動作させる必要があります。方法はありますか？実際の作業での経験をいくつかまとめて、皆さんと共有します。1.レーザーを選択 購入時にレーザーがTEC付きかどうかを商人に尋ねます。 TEC（熱電冷却器）は、さまざまな機器の温度制御に広く使用されている半導体冷却チップです。図2.ヒートシンクとファン高温でレーザーを使用すると、レーザーチューブが損傷するため、過熱保護モジュールも必要です。 温度がレーザー管の限界まで上昇すると、レーザーは自動的に動作を停止する必要があります。2.熱放散の良い仕事をしてください 熱放散が行われている限り、高出力レーザーの連続稼働時間を効果的に延長できます。まず、作業環境の温度を調整します。高温の作業環境にレーザーを置かないでください。レーザーにヒートシンクと空冷装置を追加します。図3.ヒートシンクを装備すると、連続稼働時間を効果的に延長できますレーザーに水冷装置を追加する方が効果的ですが、この方法は実装が比較的面倒で、実際の作業ではめったに使用されません。図4.高出力レーザーには一般にヒートシンクを装備する必要がある
2019.12.24
コメント(0)
-
808nm半導体レーザーシングルチューブ
シングルエミッターダイオードレーザーの優れたビーム品質と熱放散のため、電気光学対策のソースでの使用はより適しています。 電荷結合素子（CCD）スペクトルの応答曲線を目指して、808nmシングルエミッターをunitsourceとして使用し、24個のシングルエミッターを4つのグループに分けます。 出力電力強度を増加させるために、実験では空間のソビネーションと偏光の組み合わせが使用されます。 合成ビームは、自分で設計した集束レンズ群を介して光ファイバーに集束されます。 すべてのシングル放出は直列に接続されています。 駆動電流が8.5Aの場合、808nmで開口数0.22、結合効率84％の300umファイバーコアから162Wの出力が得られます。 固体撮像デバイスとしての電荷結合素子（CCD）は、さまざまな光電子デバイスで広く使用されており、偵察、監視、および識別に重要な役割を果たします。CCDの損傷は、光電子デバイスの機能を弱めたり、失わせることさえあります。したがって、CCDに対する強力なレーザーの干渉は、国内外で研究の焦点となっています。過去には、半導体レーザースタックアレイが光電干渉光源として使用されていましたが、スタックアレイのビーム品質は低く、熱を放散するために水冷が必要でした。また、大型システムには、車両や空中の光電干渉光源への適用などの制限がありました。シングルチューブ半導体レーザー（LD）は、高ビーム品質と簡単な熱放散という利点があり、シングルチューブ半導体レーザーを組み合わせたビームに基づくファイバー結合光は、光電干渉において広い応用空間を持ちます。 976nmシングルチューブ半導体レーザーの高い変換効率と良好なビーム品質により、シングルチューブ半導体レーザーの研究の焦点は現在976nm帯域に集中しています。ドイツのフラウンホーファー研究所は、ステップミラー反射法を使用して、波長975 nmの2つの単一チューブ半導体レーザーをファイバー結合モジュールに結合します。105μmファイバーの出力は100 Wに達し、結合効率は80％に達します。アメリカのOclaro社は、偏光ビーム結合技術を使用して、波長980 nmのシングルチューブ半導体レーザーをファイバー結合モジュールにします。105μmファイバーの出力は100 W、結合効率は73％です。複数のファイバーカップリングモジュールがファイバーコンバイナーにバンドルされており、電力は数千ワットに達することがあります。 808nmの波長を持つ単一チューブの半導体レーザービーム結合技術は比較的遅れており、現在、文献には報告がありません。光電干渉実験で使用されるCCDスペクトル応答曲線から、シリコンCCDの応答範囲は200〜1100nmであり、同じ放射照度で、波長976nmでの分光感度は808nmでわずか約40％です。明らかに、CCDデバイスへの干渉効率を改善するために、808nm半導体レーザーを光電干渉光源に適用することは効果的な方法です。本論文では、24個の8W単管半導体レーザーを4つのグループに分け、各グループに6つあります。高速軸と低速軸のコリメーション、空間ビーム結合、偏光ビーム結合により、ビームは拡大され、ファイバー結合出力を実現します。すべてのレーザーは直列に接続されており、8.5Aの電流励起下で、162Wレーザーが300μmファイバーを介して出力され、結合効率は84％に達し、光電干渉実験で使用できます。
2019.12.20
コメント(0)
-
271.8nm世界で最も短い波長レーザー
日本の研究者は、世界で最も短い波長のレーザーを生成できるデバイスを開発しました。ノーベル賞受賞者は、このブレークスルーが世界的な製造業の劇的な変化につながると予測しています。レーザーは、医療および製造ツールを含む精密機器および機器で使用されます。名古屋大学と旭化成の科学者チームによると、レーザーの波長が短いほど、カットの精度が上がります。研究者は、半導体からレーザー発生器を作ったと言います。このデバイスは、271.8nm（1nmは10億分の1メートル）の波長のレーザーを生成できます。 2008年に報告された半導体装置の前の最短波長は336nmでした。レーザー装置は、小型の内視鏡と組み合わせることが期待されており、さまざまな目的に使用できます。記者会見で、名古屋大学の工学教授で2014年のノーベル物理学賞受賞者である天野博氏は、「小型デバイスは世界中の製造に革命をもたらすでしょう」と語った。チームは、デバイス用の高品質の窒化アルミニウム基板を開発し、抵抗を低減しました。世界で最も短い波長は常温で記録され、パルス電流は50ナノ秒です。現在、このデバイスは非常に短い時間しか発光しません。チームは、数年以内にデバイスを改善し、将来的に市場に投入する予定です。
2019.12.18
コメント(0)
-

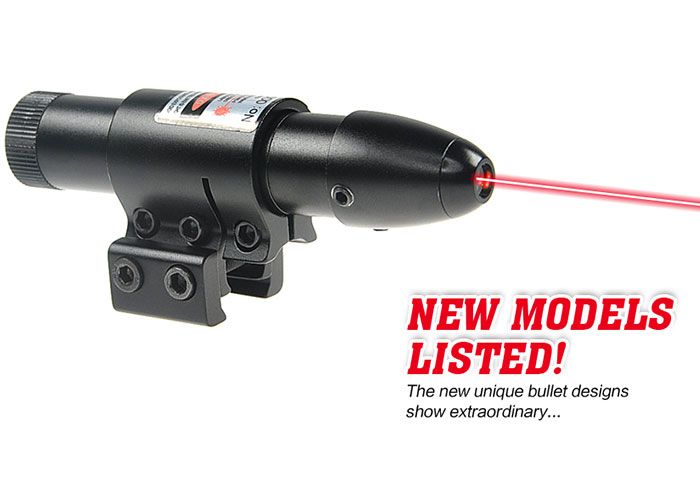

レーザーサイトの選択方法は？
適切なレーザーサイトを選択するには？一般的なレーザーサイトは、赤、緑、赤外線、ホログラフィックのレーザーサイトです。次に、これらの一般的なレーザーサイトの長所と短所について説明します。1.赤色光レーザーサイト利点：赤はより隠されており、低消費電力で、長時間オンにすることができ、低価格です。短所：日中または長距離での効果が悪い。2.グリーンレーザーサイト利点：緑色レーザーは高輝度で、長距離で複雑な気象環境により適しています。短所：明るさが高いため、見つけるのも簡単です。価格は赤灯よりもわずかに高価です。3.赤外線レーザーサイト利点：赤外線レーザーは目に見えないため、赤外線レーザーサイトの最大の利点は、隠蔽性が高いことです。短所：使用するのが面倒で、使用するには赤外線暗視眼鏡が必要です;価格も高いです。4.ホログラフィックレーザーサイト長所：隠蔽性が良い。短所：価格は高く、一般に武器のアクセサリーとして使用され、購入が困難です。
2019.12.16
コメント(0)
-
1540nm DFBレーザー ファイバー結合レーザー
1540nmの狭線幅のレーザーダイオードバタフライDFB半導体レーザーチップ、波長1530〜1565nmのCバンド、シングルモードファイバー出力。プロフェッショナル設計の駆動回路とTEC制御を採用して、レーザの安全安定を確保する。
2019.12.13
コメント(0)
-
405nm LED光源結合SMA905ファイバ
405nmの青紫色LED光源です。 この導かれた光は、ファイバーとSMA905インターフェースを結合しました。 小さなサイズの調整可能な電源ボタンは、非常に人気のある実験用光源です。今すぐ確認しましょう。Youtube: https://youtu.be/v47edp-nN4c
2019.12.11
コメント(0)
-
TEC動作電流の最適化

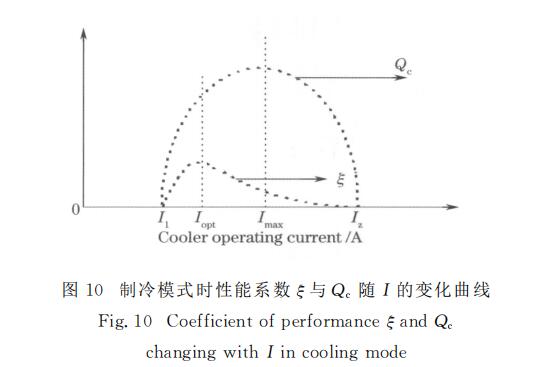

アプリケーション環境条件では、TEC温度制御システムが可能な限り最速の応答速度と高効率を備えている必要があります。 TECデバイスの選択とレーザーモジュールの放熱構造の設計が完了した後、TECの性能係数ξは次のように表現できます。ξ= f（I、Tcs、ΔT）、（14）この式では、制御端子温度Tcsは事前設定された温度値であるため、動作電流Iと温度差ΔTは性能係数に影響を与える主な要因です。 TECの制御端子TECの熱、性能係数ξ、およびTECの動作電流Iの関係を図10に示します。 性能係数ξが最大の場合、Zcは最大値に達することができず、Zcが最大値に達すると、性能係数が低下することがわかります。 したがって、冷蔵庫の最適な作業領域は次のとおりです。Iopt≤I≤Imax。 （15）最適な作業領域では、私が増加すると、制御端の熱が増加し、作業効率が低下します。
2019.12.11
コメント(0)
-
最新のEDFA-Er添加ファイバ増幅器 製品一覧表
最新のEDFA-Er添加ファイバ増幅器 製品一覧表エルビウム添加ファイバ増幅器（EDFA）は、CバンドとLバンドで使用される光増幅器であり、光ファイバの損失は光通信波長帯域全体で最も低くなります。EDFAタイプEDFAの説明製品リンクEDFA-C-PA 単チャネルEDFA：エルビウム添加ファイバ増幅器 波長範囲：1530〜1565nm Cバンド PA：プリアンプ、小信号アンプ 単一チャネル：単一波長増幅に推奨されます。 多波長光源が増幅される場合には、利得の平坦性が大きすぎます。 利得平坦性：3dBClick HereEDFA-C-BA 単チャネルEDFA：エルビウム添加ファイバ増幅器 波長範囲：1530〜1565nm Cバンド BA：ブースターアンプ、パワーアンプ 単一チャネル：単一波長増幅、高出力パワーに推奨されます。 多波長光源が増幅される場合には、利得の平坦性が大きすぎます。 利得平坦性：3dBClick HereEDFA-C-PA-利得平坦化EDFA：エルビウム添加ファイバ増幅器 波長範囲：1530〜1565nm Cバンド PA：プリアンプ、小信号アンプ 平坦な利得：多波長光源増幅、優れた利得平坦性にもおすすめ。 利得平坦性: 1.5dB(Type) 0.8dB(Min)Click HereEDFA-C-BA-利得平坦化EDFA：エルビウム添加ファイバ増幅器 波長範囲：1530〜1565nm Cバンド BA：ブースターアンプ、パワーアンプ 平坦な利得：多波長光源増幅、優れた利得平坦性にもおすすめ。 利得平坦性: 1.5dB(Type) 0.8dB(Min)Click HereEDFA-C-PA-PMEDFA：エルビウム添加ファイバ増幅器 波長範囲：1530〜1565nm Cバンド PA：プリアンプ、小信号アンプ PM：PM1550ファイバー、偏波保持型EDFAClick HereEDFA-C-BA-PMEDFA：エルビウム添加ファイバ増幅器 波長範囲：1530〜1565nm Cバンド BA：ブースターアンプ、パワーアンプ PM：PM1550ファイバー、偏波保持型EDFAClick HereEDFA-L-BAEDFA：エルビウム添加ファイバ増幅器 波長範囲：1570~1603 Lバンド BA：ブースターアンプ、パワーアンプClick HereEDFA-高出力EDFA：エルビウム添加ファイバ増幅器 波長範囲：1540~1565 nm 出力パワー: 27/30/33/35/37/40 dBmClick HereEDFA-In-Line AmplifierEDFA：エルビウム添加ファイバ増幅器 波長範囲：1530~1565nm Cバンド In-Line：シングルチャネルエルビウムドープファイバインラインアンプClick Here
2019.12.05
コメント(0)
