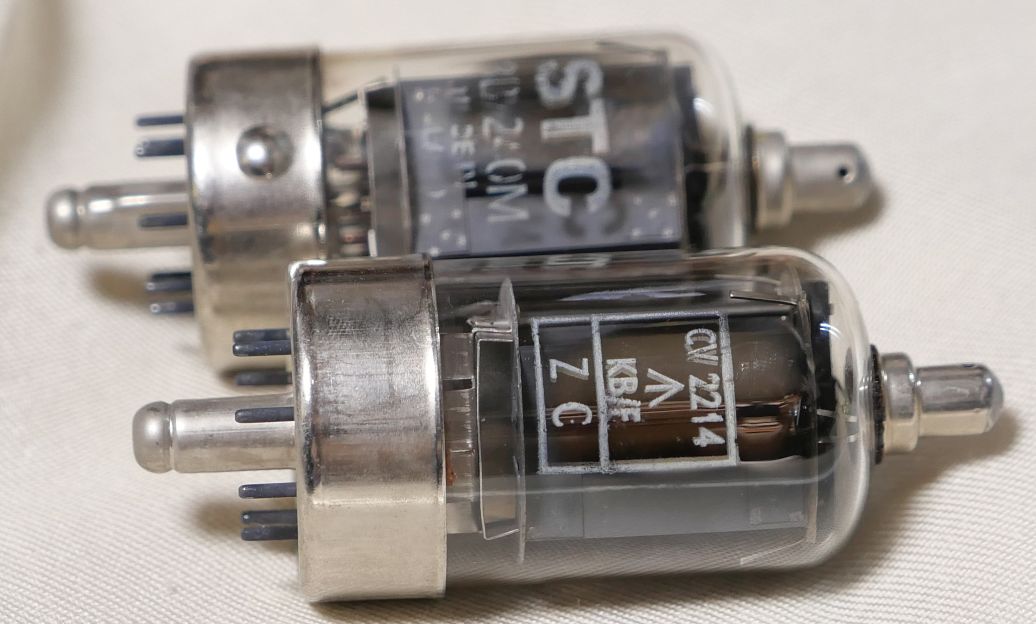

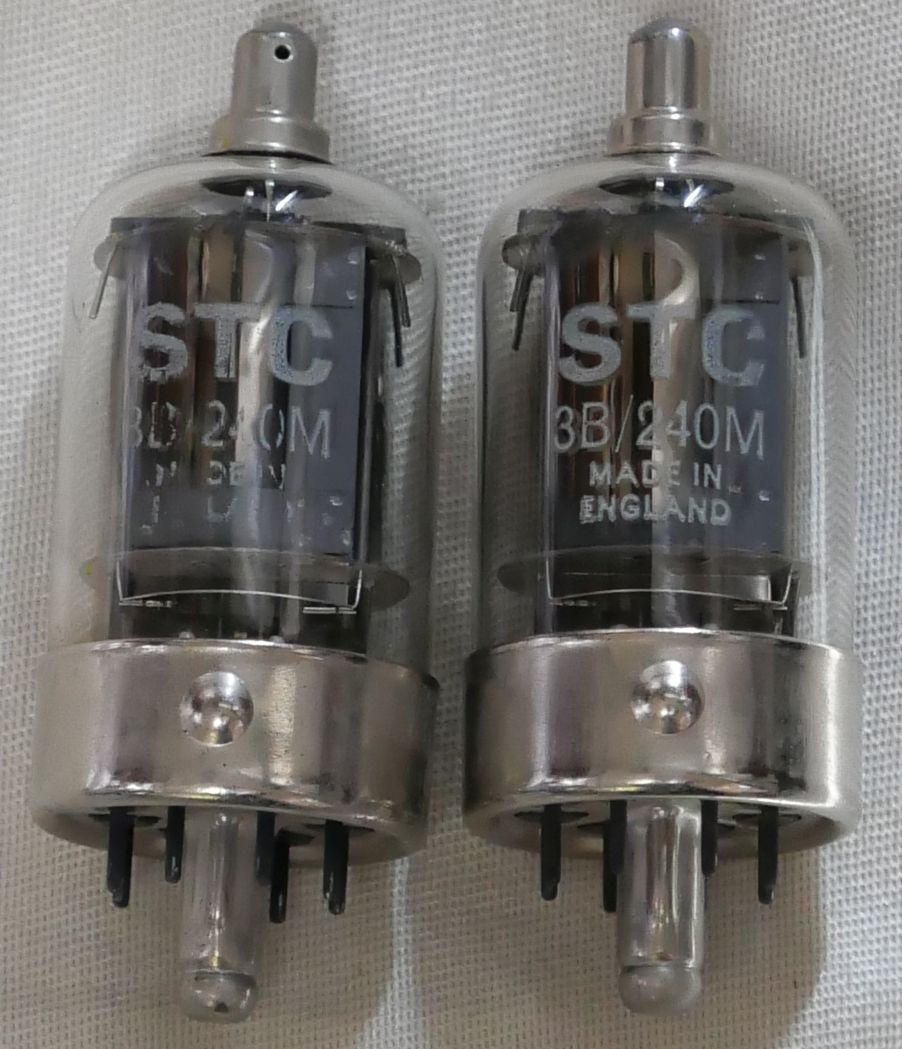

STCの3B/240M（CV2214）という真空管を紹介します。
わけもわからず買ってしまいました。
STCという名前だけで買い漁る業者（笑）ではなく、見た感じで使えそうかなと感じたからです。
そして漠然とした想いは確信へと変わったのです。

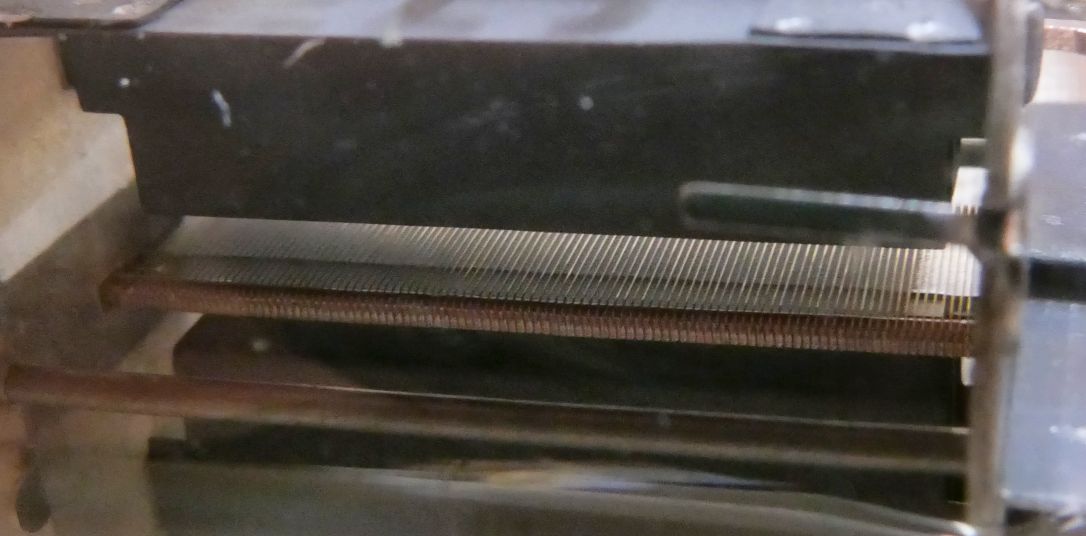

見た目が「私はハイgm管だ」と言わんばかりですね。

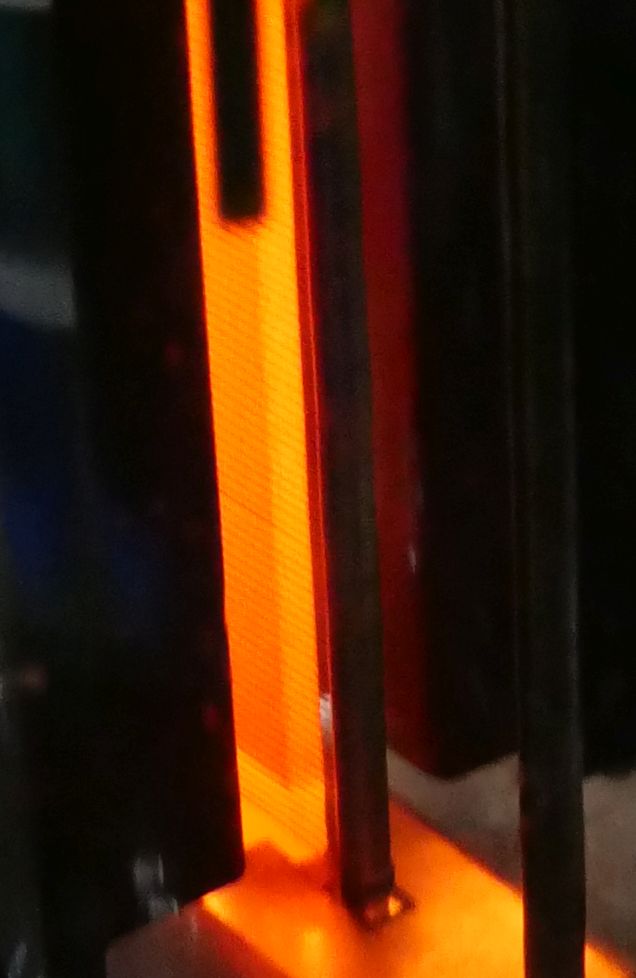

ヒーターを灯すとこんな感じ。
規格は、 Tube Zone 「3B/240M」 が参考になります。
グリッドはマイナス領域もありますがプラス領域をたっぷり使わないとパワーが出ません。
etracerで特性を測定しましょう。
最大Pdに近い300V40mAあたりで見ます。
実際の動作はもっと低目の35mAあたりがいいかも。

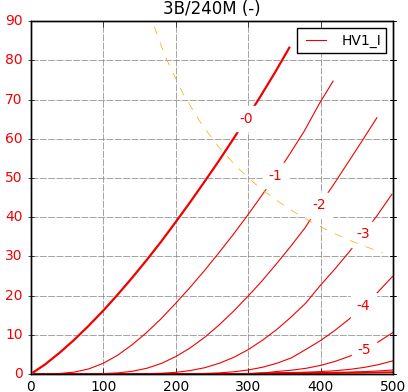

【1本目】
Eh=6.3V Ih=1.11A
Ep=300V
Eg=-1.1V
Ip=39.99mA
rp=4041Ω
gm=23008μS
μ=93.0V/V

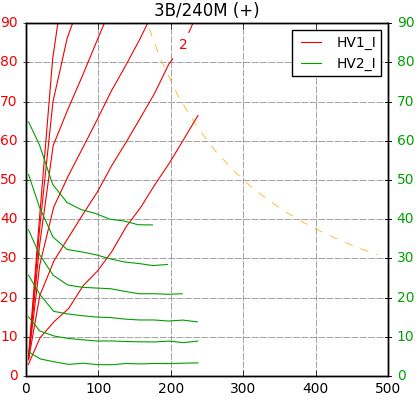

プラス領域も見ましょう。
おお、いい感じですね。

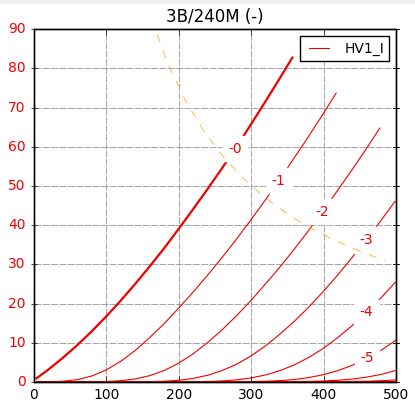

【2本目】
Eh=6.3V Ih=1.11A
Ep=300V
Ip=40.48mA
rp=3964Ω
gm=25152μS
μ=91.8V/V

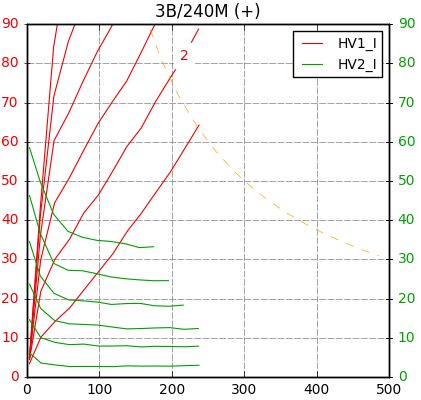

そしてプラス領域。
300Vかけて-1.2V程度のバイアス基準でプラスまで振りきれば簡単に2Wは出ます。
これは前段に入力トランスを入れれば普通に1段だけで動きますね。
ただし高感度なので、回路や配線に気を遣わないと発振してしまいそうです。
なかなか面白い真空管です。
