VALVOのE2dという真空管を紹介します。
何本E2dを買えば気が済むんですか？
というツッコミは無しでお願いします。（笑）

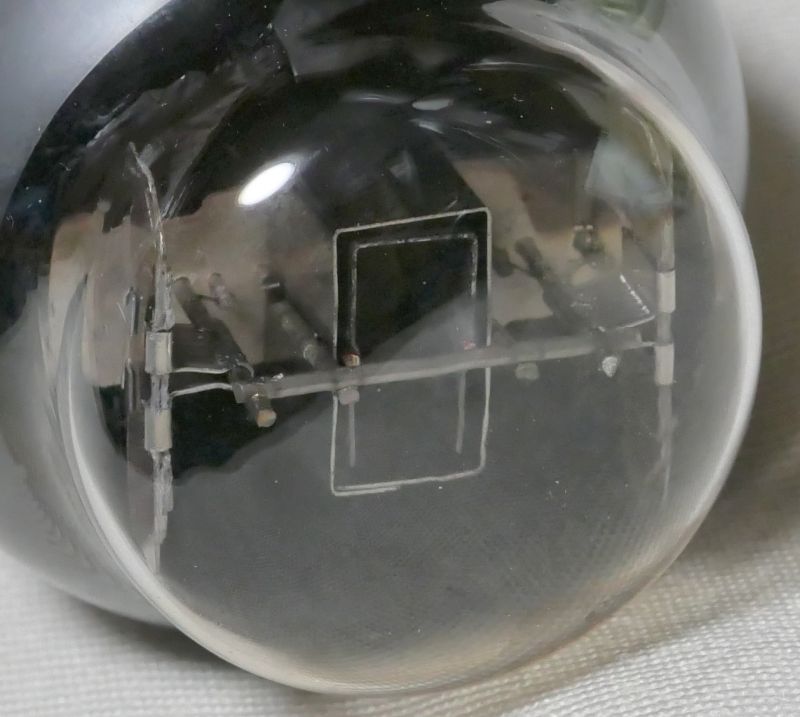

独特な放熱板の構造ですね。
この構造でOKなのでしょうか．．熱容量的にも静電容量的にも。

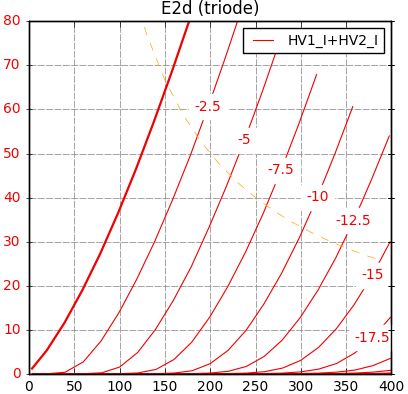

etracerで特性を測定しましょう。
【1本目】Eh=4.0V, Ih=1.55A
三極管接続
Ep=220V
Eg1=-5.9V
Ig2=3.91mA
rp=2211Ω
gm=9744μS
μ=21.5V/V

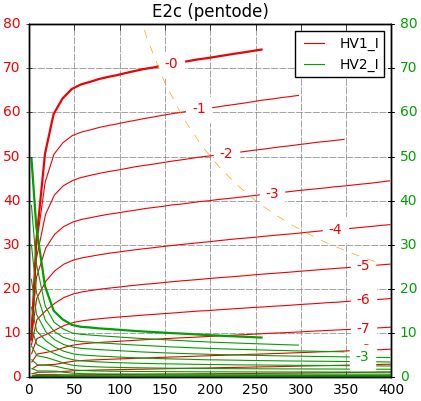

五極菅接続
Ep=220V
Eg2=180V
Eg1=-3.7V
Ip=33.79mA
Ig2=4.17mA
rp=61141Ω
μ=565.6V/V
【2本目】Eh=4.0V, Ih=1.51A

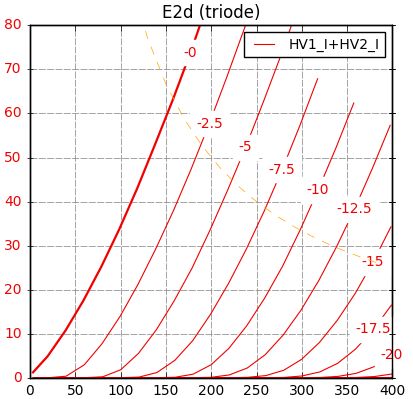

三極管接続
Ep=220V
Eg1=-5.9V
Ig2=3.56mA
rp=2235Ω
gm=8763μS
μ=19.6V/V

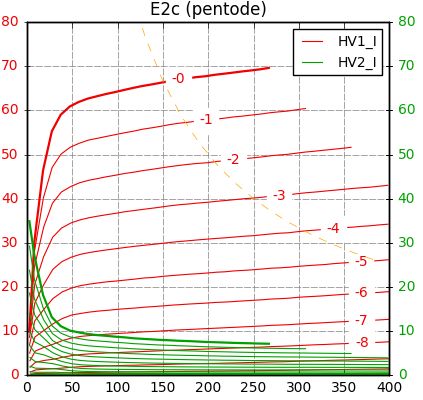

五極菅接続
Ep=220V
Eg2=180V
Eg1=-3.6V
Ip=34.01mA
Ig2＝3.65mA
rp=56273Ω
gm=8497μS
μ=478.1V/V
うーむ、他のE2dよりスクリーングリッド電圧を上げないと厳しいですね。
Ipカーブの形状からして、エミッションは十分あるとは思うのですが。
同じE2dでもSIEMENSとは明らかに異なります。面白いですね。
なので、
同じような球じゃないもん！違うもん！
と言い張れます。
何本E2dを買えば気が済むんですか？
というツッコミは無しでお願いします。（笑）
独特な放熱板の構造ですね。
この構造でOKなのでしょうか．．熱容量的にも静電容量的にも。
etracerで特性を測定しましょう。
【1本目】Eh=4.0V, Ih=1.55A
三極管接続
Ep=220V
Eg1=-5.9V
Ig2=3.91mA
rp=2211Ω
gm=9744μS
μ=21.5V/V
五極菅接続
Ep=220V
Eg2=180V
Eg1=-3.7V
Ip=33.79mA
Ig2=4.17mA
rp=61141Ω
μ=565.6V/V
【2本目】Eh=4.0V, Ih=1.51A
三極管接続
Ep=220V
Eg1=-5.9V
Ig2=3.56mA
rp=2235Ω
gm=8763μS
μ=19.6V/V
五極菅接続
Ep=220V
Eg2=180V
Eg1=-3.6V
Ip=34.01mA
Ig2＝3.65mA
rp=56273Ω
gm=8497μS
μ=478.1V/V
うーむ、他のE2dよりスクリーングリッド電圧を上げないと厳しいですね。
Ipカーブの形状からして、エミッションは十分あるとは思うのですが。
同じE2dでもSIEMENSとは明らかに異なります。面白いですね。
なので、
同じような球じゃないもん！違うもん！
と言い張れます。
