　先日 完成した学習机 を製作する前に、製作用図面を書いていました（中学校でそのように習いましたので）。 CAD を使うほどでもないので、今回は OpenOffice.org の Draw を使用しました。

(OpenOffice.org Drawで書いた図面)

　手書きするよりは楽で良かったのですが、三面図を修正しようとすると、手書きよろしく三図とも修正が必要になり、少々面倒くさく思っていました。

　次回の木工に備え、何か便利なツールはないかと探していたところ、ありました。その名も『 木工図面作図ツール「もでりん」 』。替刃式手引鋸(ゼットソー)を製造する 株式会社岡田金属工業所 のソーガイド製品に使用ライセンスが添付されているソフトウェアです。私は該当製品を持っていませんので、取り合えず「 もでりんV1のお試し版 」をダウンロード、インストールして使ってみました。

(「もでりんV1のお試し版」の編集画面)

　 OpenOffice.org Drawと比較し、作業能率は飛躍的に向上します（感覚的に10倍以上！）。2.5次元の木工専用CADソフトといった感じです。

　入力の手順としては、カットする前の木材（登録可能）を選択し、長さを指定して材料を追加・配置していくことを繰り返し、図面を仕上げていきます。操作方法は、30分程度から1時間程度でマスターできると思います。 「もでりん」ホームページ の紹介ムービー見ると理解がスムーズです。

　操作方法をマスターしていれば、今回の学習机程度は、5分くらいで作成できます。うーん、すばらしい。更に自動的に「組み図」と「材料取り図」を作成し、木材費用まで積算してくれるありがたい機能があり、こちらも重宝しそうです。

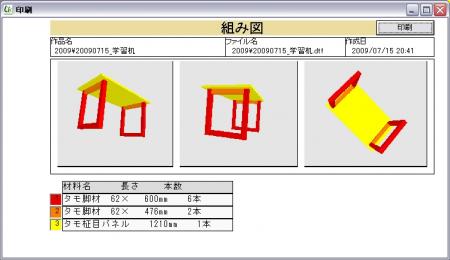

(「もでりんV1のお試し版」 組み図)

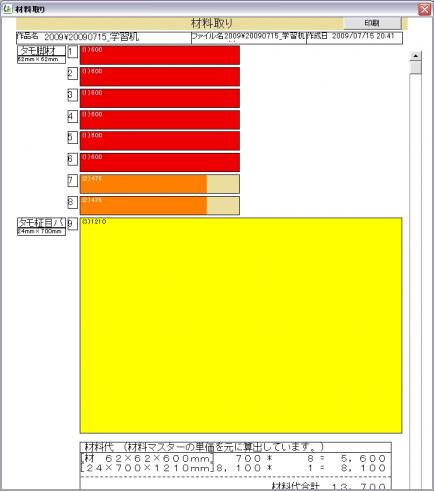

(「もでりんV1のお試し版」 材料取り)

　私的には、「もでりんV2」が良さそうなので、次回木工時には、ソーガイドを購入し、使ってみたいと思います。
