　今回の修理は、「 Panasonic SC-NS50MD ミニコンポ（発売日：1997/2） 」だ。5CDチェンジャーとMD、カセットテープを搭載した、多機能なオールインワンミニコンポだ。現在では、このような機種は発売されていおらず、正常動作するものは、貴重な一台だ。

[Panasonic SC-NS50MD ミニコンポ]

　既にメーカーでは、修理を受け付けてくれない年代の機種だ。 思い出のある機種で、何とか修理できないかと依頼を頂いた一台だ。

■主な故障と原因

1. CD再生不可 → CD光ピックアップの劣化
2. MD挿排誤作動 →接続ケーブル(FFC)端子故障
3. 音が異常に小さく、音量調整不能 → トランジスタ故障

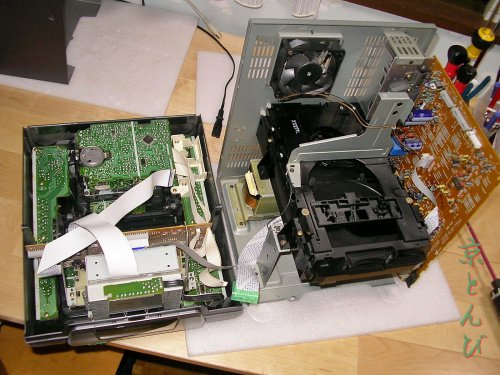

　非常に分解し易い（組み立て易い）機種だ。

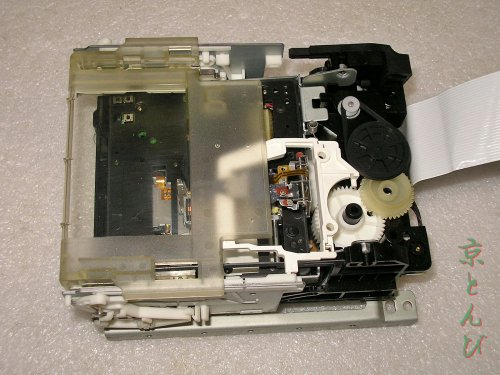

　MDユニットは、初めて目にする形式だ。恐らくユニットごとSONY製と思われる。

　同ユニットを点検するも問題はない。両端子とケーブルを確認したところ、ケーブル(FFC)端子が一箇所折れ曲がり、コネクタ側とのと接続が断になっていた。慎重に端子の折れを補修し、MDは正常に復旧。

　出力系のトランジスタが2種各1個、故障していた。いずれも製造中止のため、特性の近いトランジスタで代替交換する。

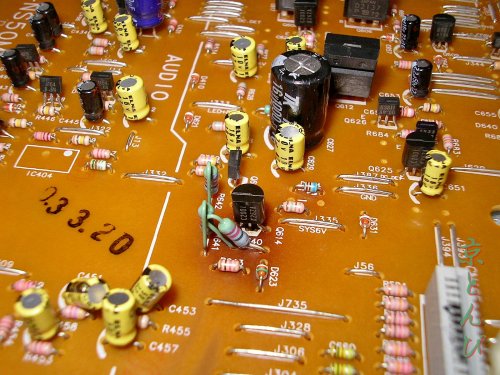

　2SC2001K（下の写真）は、2SC2120Yに交換。

　2SB1238Q（下の写真）は、2SB1181Qに交換。

　CDはレンズ清掃で音が戻ったものの、再生が安定せず、CDピックアップを交換することにした。

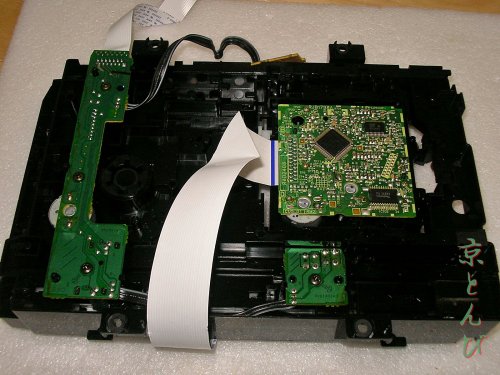

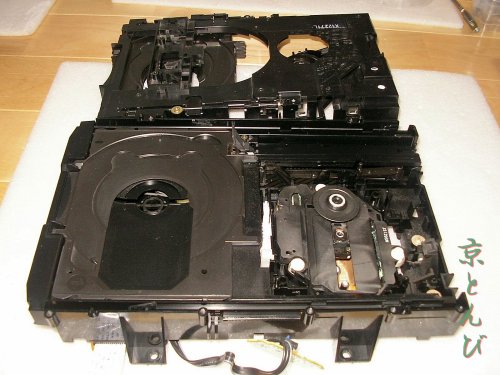

　CDチェンジャーユニットを裏返す。

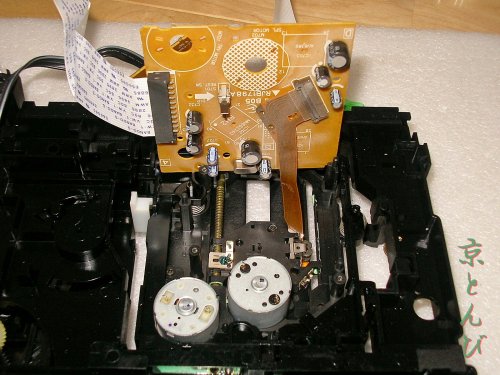

　CD制御基板とCDピックアップトラバース部を幾つかの半田付けとねじを取り除いて分離する。

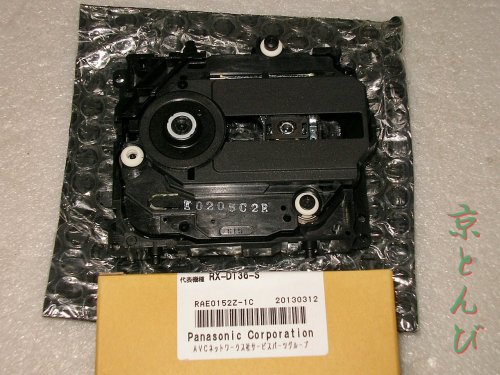

　保守交換用のCDピックアップトラバースは、品番が「RAE0152Z-1C」に更新されていた。
