2025年03月08日

乾燥機　東芝　ED-608 修理

テーマ： DIY　(3815)

カテゴリ： DIY

さて

毎度の乾燥機の修理です(^_^;)

最近は　ベアリング交換が続いておりましたが

このところ調子が良いようです。

で

今回は　ヒーターです。

最近　乾燥機にかけても生乾きで

しかも熱くない。

これはヒーターが壊れたか　ヒューズ切れか？

はい

6ｋｇの乾燥機。　

乾燥機の台は　節約と整備のために自作してます(^_^;)

もうけっこう分解修理してるので大概の修理はわかるのですけど

ヒーターは初です。

ネットで調べても　ヒーターが壊れたとの情報は見つからないので

ヒューズかな？

と　当たりをつけたわけです。

ということで　早速バラします。

ヒーターはフロントパネルを取ってアクセスします。

なので　上下に５本のビスで止まってるんで

あ

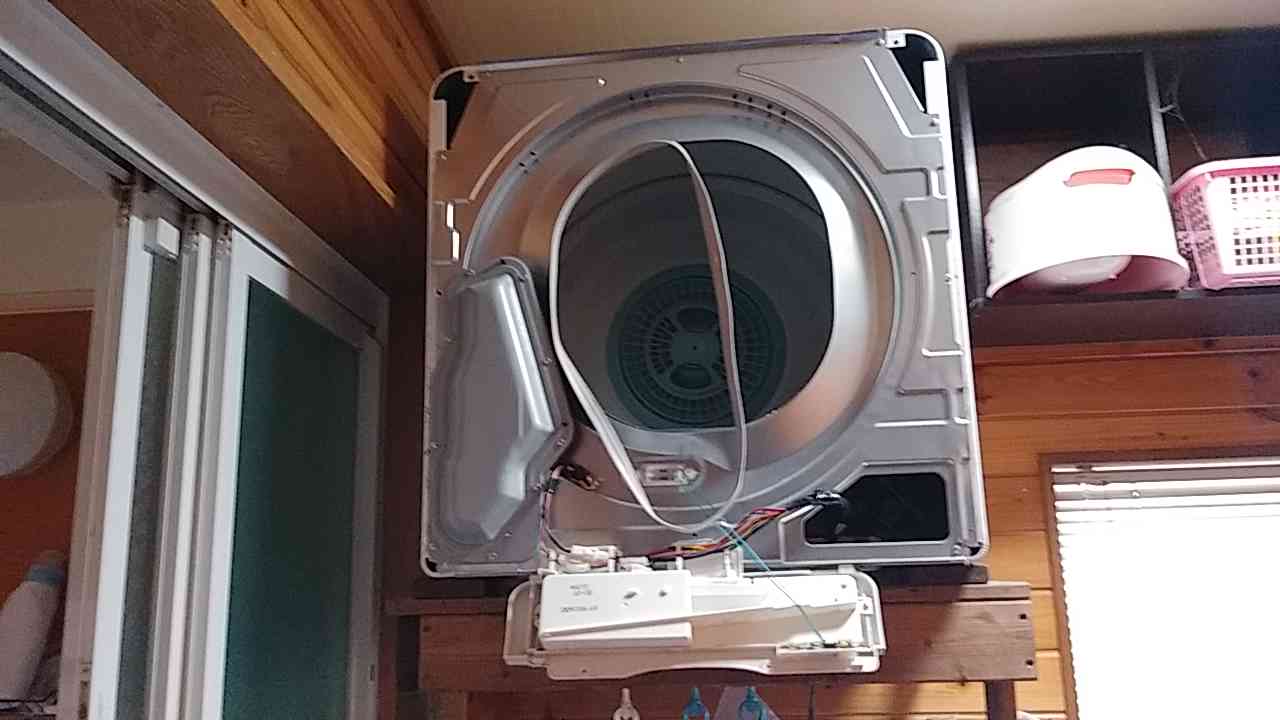

スイッチパネルを外して　穴を通したら外せます。

パネルはコネクターが多いのでそのままぶら下げています。

で

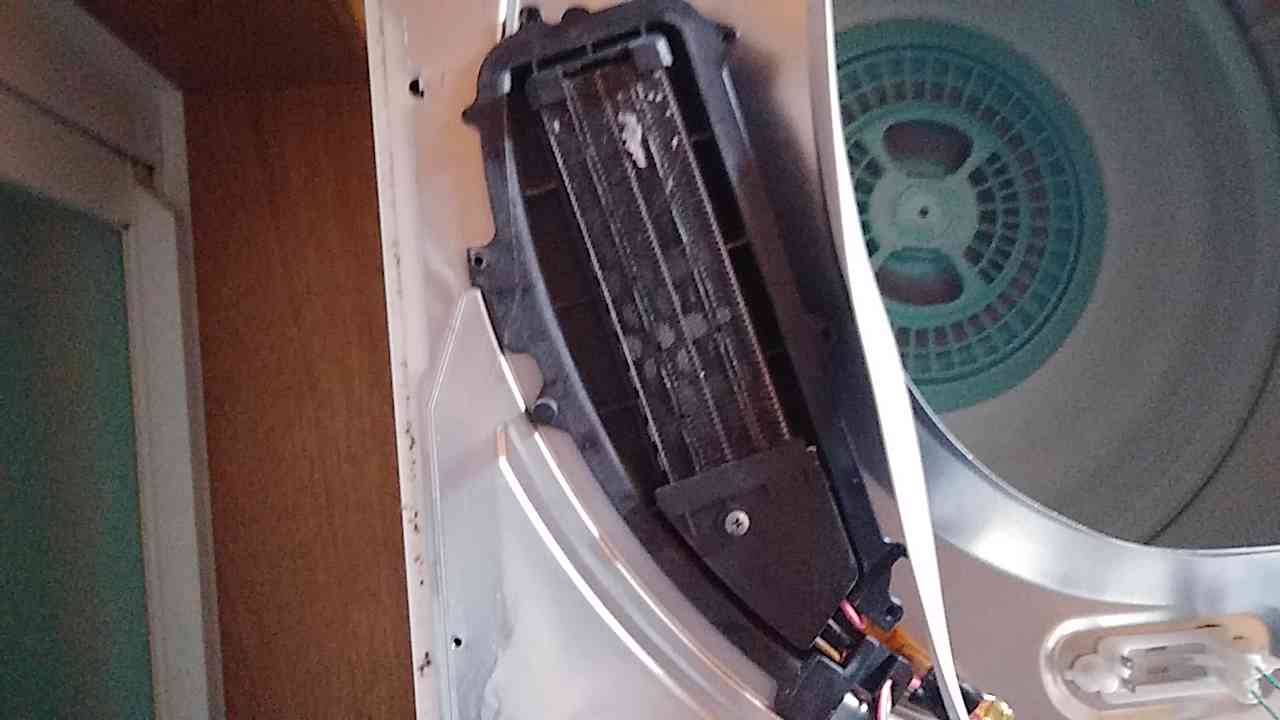

向かって左側の金属プレートを外すと

はい　コアが出てきました。

ビスを外すととれると思ってましたが

コネクターがハンダ付けしてあって

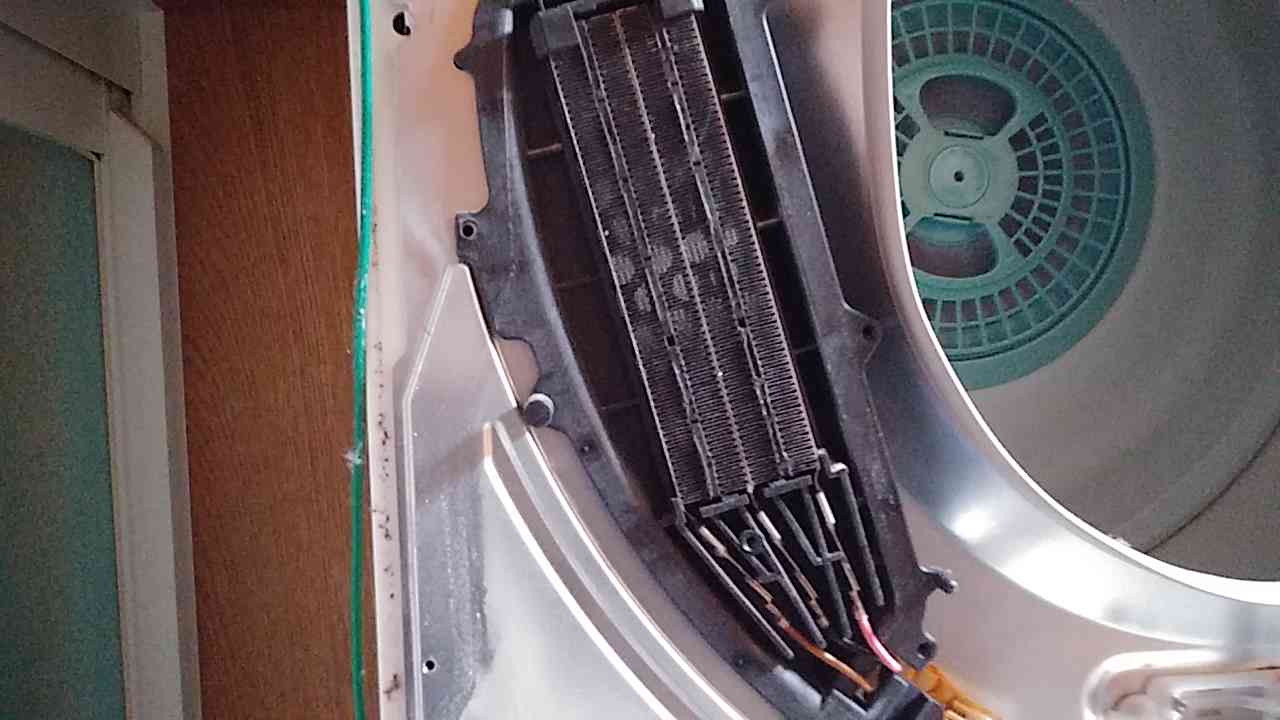

めんどいので今回は表面の掃除のみにしました。

はい完了〜〜〜〜

う〜〜〜〜ん

そんなに汚れがひどい感じでもない。

やはりヒューズかな？

と

配線をたどると

ありました。

２本ついてました。

でも切れてない。

基板側は　樹脂で固めてあって確認取れそうにない(^_^;)

仕方ないので問題無しとして　次のパターンに

移行します(^_^;)

とりあえず　フロントは組み立て。

で

次は背面です。

こんな時に　台の上で作業できるのは便利です。

降ろすのは大変ですからね。

で

次は送風問題。

風がきてないかもってやつです。

う〜〜〜〜ん

無さそうだけどな(^_^;)

とりあえずパネルを取りました。

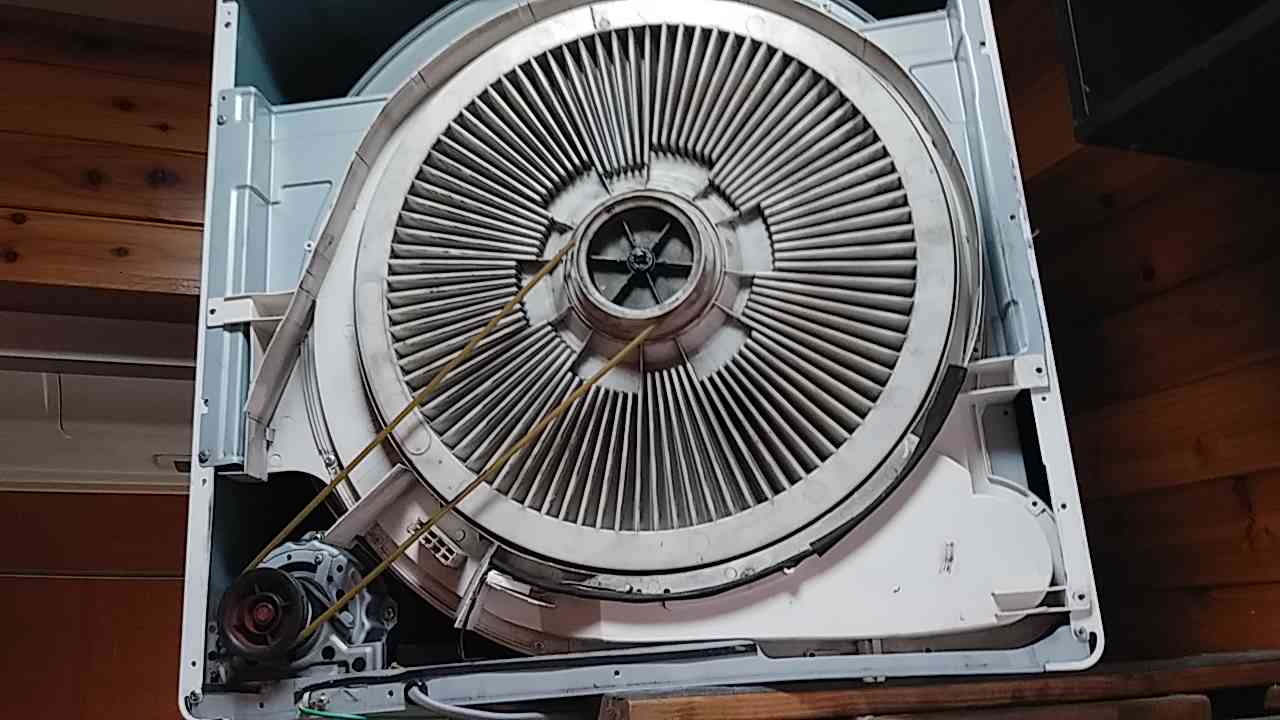

ベルトは大丈夫ですね。

ここは　ファンのセンターをボールベアリングに

交換しています。

もともと　金属のパイプが通してあるだけなんで

振動なんかで削れてしまい動かなくなってしまいます。

なんでこんなもんにしてるんだ〜〜〜〜

やはり　過剰品質になるのかね〜〜〜

ボールベアリングにすると　音も静かになります。

で

ファンカバーの右下にヒーターへの配管部分があります。

ここが詰ってる？

我が家の乾燥機は　そんなこんなで　分解回数が多いので

中にはゴミがそんなに貯まってないんですよね(^_^;)

はたして・・・・・

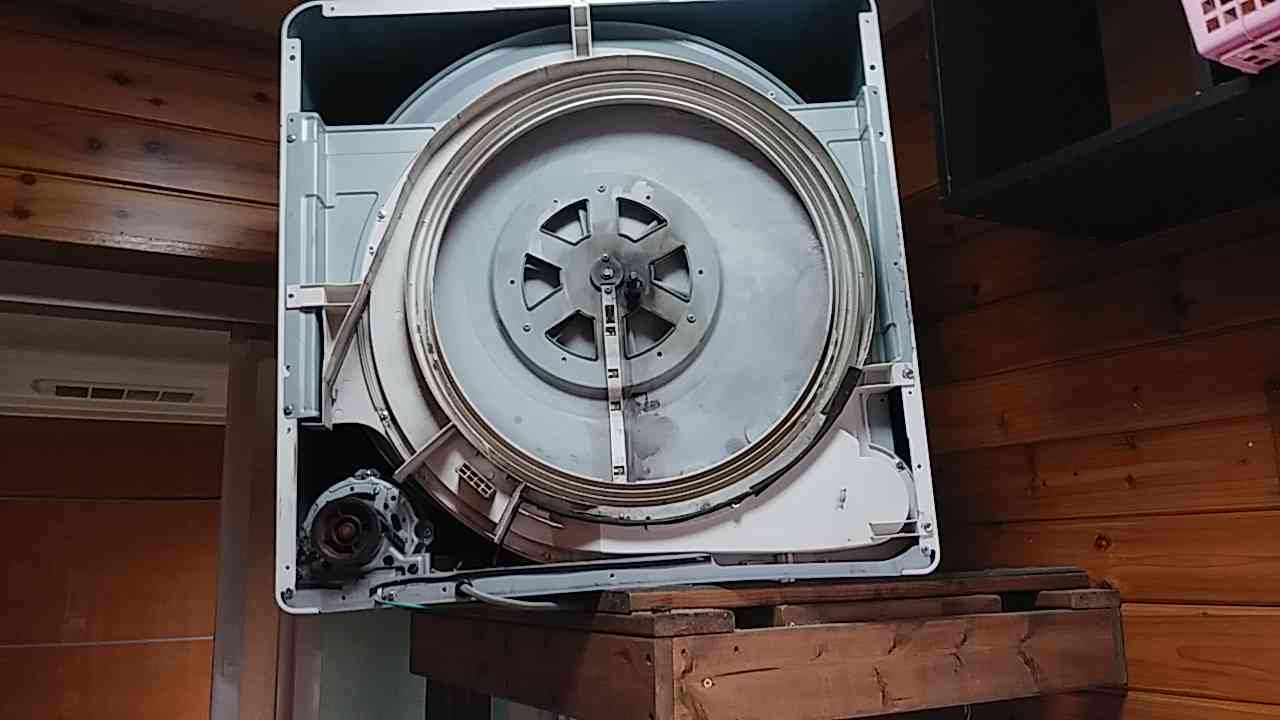

ファンを取っ払いました。

何度もやってるんで楽勝です。

パーツも自作ですしね。

で

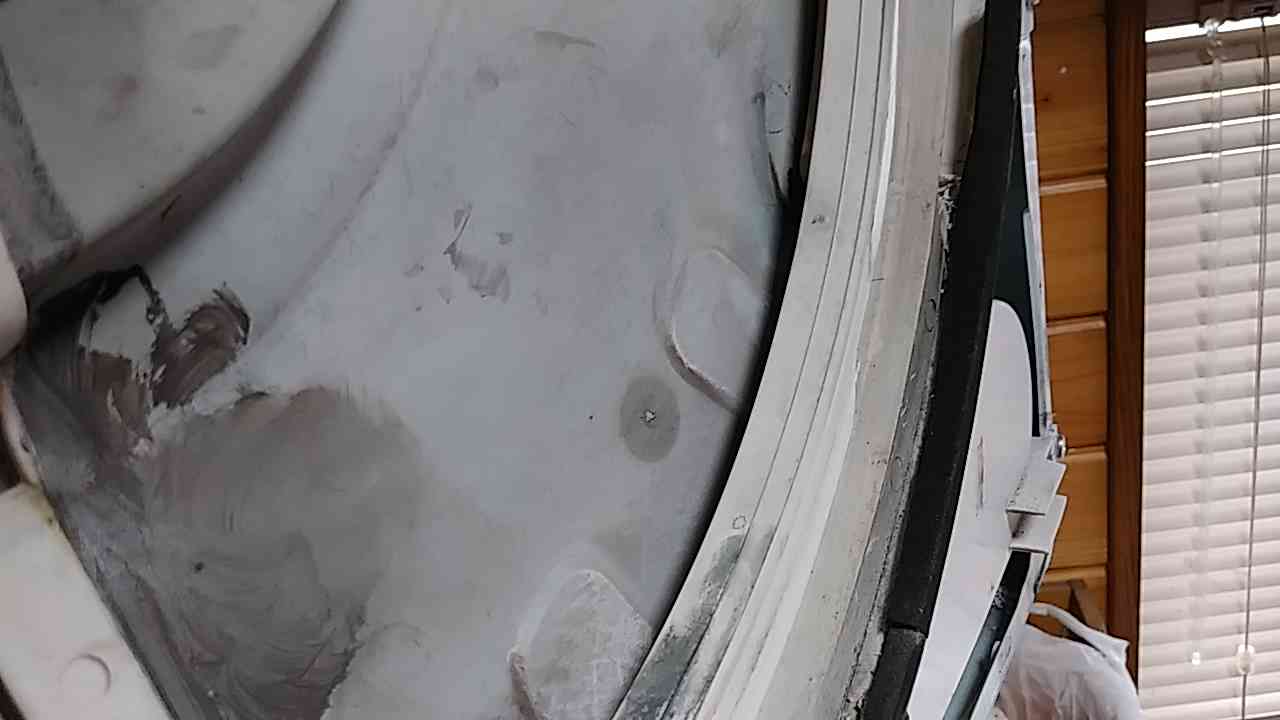

送風口ですが・・・・

こんな感じなんですよ〜〜〜〜

ほとんど隙間はない。

しかし　下手に加工しても問題あると困ります。

ここが接着でばらせないんですよね〜〜〜〜〜

一応　ワイヤーブラシなんかでホコリの有無を

確認しましたが

無いね(^_^;)

仕方ないので　ファンを戻してテスト運転。

動作は問題ない。

で

運転中に　扉をあけて中を確認すると・・・・

あれ？

熱いね(・∀・)

まさか・・・

まさかとは思いますけど・・・・

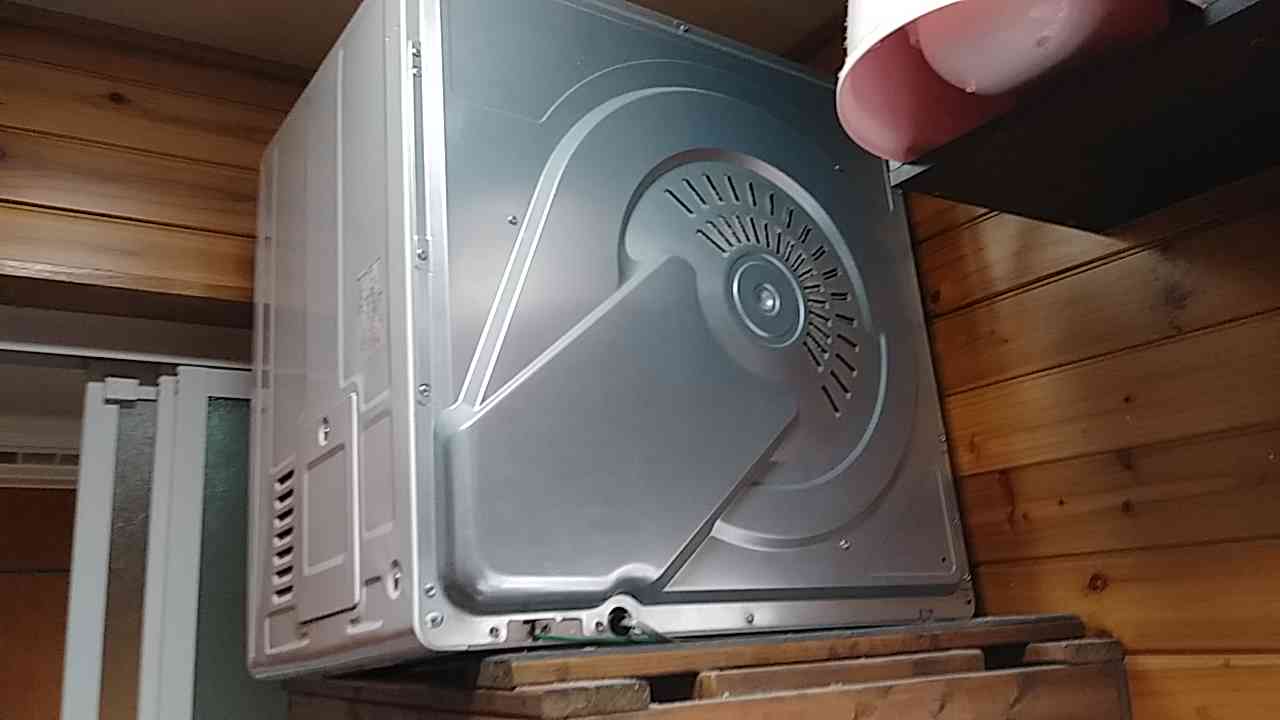

実は　背面のパネルの空気穴にホコリが詰っていました。

しかも

乾燥機を後ろの壁ギリギリまで下げていました。

まさか　空気が吸えなくて出なかったんじゃ・・・・・

わからないけど　とりあえず背面パネルを洗いました。

はい

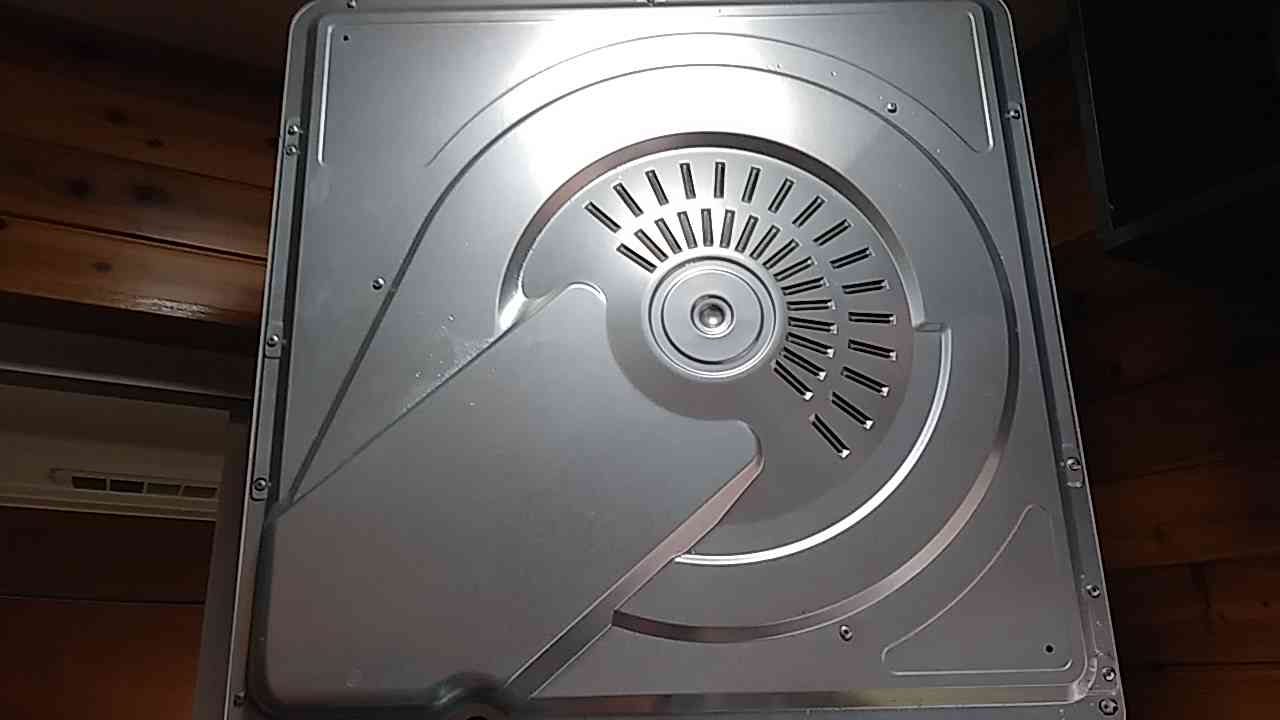

この背面のセンターの蛇腹の通風口が詰ってたんです。

こんなこともあるのかね〜〜〜〜

一応　このあと向きを戻して

これまでより１０ｃｍくらい手前に出して設置。

それでもまだしっかりのってますよ。

で

洗濯物を回してみたらしっかり乾燥できました＼(^o^)／

しかも

これまでターボモードでも生乾きだったのが

標準で乾きましたよ。

なんだかね〜〜〜〜

まあ　勉強になりました(^_^;)
