赤道儀に限らずステッピングモーター制御には、マイコンが汎用されている。
昨今、マイコンもたいへん進化していてPICやIVRなどは、PCとの通信も比較的簡単に行え、アマチュアでも扱える時代になってきた。
ところがBin-star所有のものについては、ずいぶん古いマイコンのAT89C2051が搭載されていて、PCとの通信によるメンテナンスは簡単にはいかない。
そこで、赤道儀コントローラーマイコンのクローン作成用回路をブレッドボードに組んだ。
最近ではブレッドボードや １万円を切るオシロ が入手でき、技術者でなくても電子回路を作ることが可能になってきている。時代は変わったものだ。
マイコンもコンピューターには変わりなく、ショップで売っているICチップそのままでは何の役にも立たず、プログラムをメモリに書き込む必要がある。
プログラムには著作権があり、ドキュメントに１人につき持てるコピー数が決まっていたりするがマイコンの様な組み込みコンピューターでは明確な記載がない（と思う）。第３者に販売したりばらまけば犯罪とされる恐れがあるので、その点注意する必要がある。

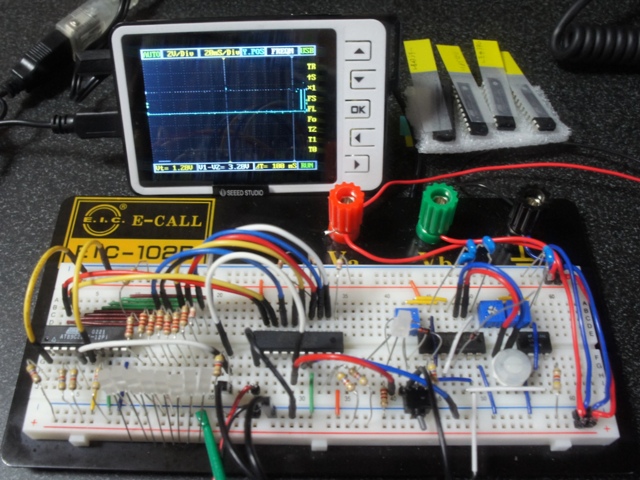

写真右側の555で発振して、右から２番目のIC（インバーター）で遅延パルスを生成する。
一番左と左から２番目のICがAT89C2051である。
一番左のICから左から２番目のICにプログラムコードがコピーされる仕組みである。
実は、AT89C2051にもロックビットのプロテクションがあり、このビットが有効な場合データコピーが不可能である。

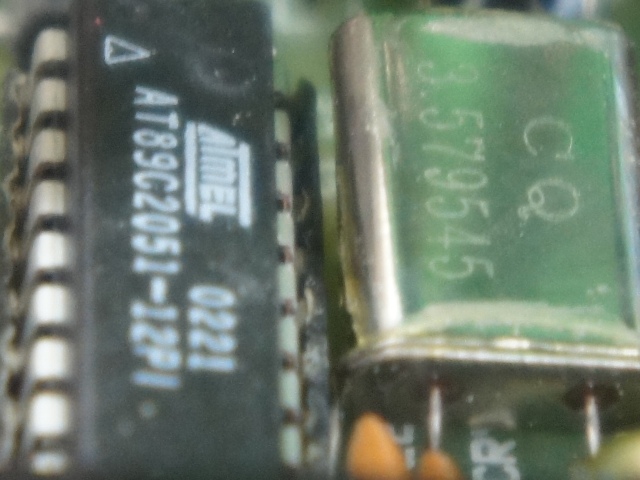

M社のコントローラーはエンジニアリングリバースを防止するためか、基板上のマイコンやオシレーターにペンキの様なものが塗布されていて、ペンキ削り取られても見ることが出来ない。
Bin-starは、偶然にもM社とS社のよく似た１軸コントロラーを所持している。そこで判ったのが、回路設計や使用部品が極めて酷似している点である。この２つのコントローラーは外見こそ違うが、中は全く同一のものである。M社のマイコンについても"Read Signature Byte"の命令で返される値は、AT89C2051であることを示すバイトが返されてくる。
M社のは、重要部品の型番を見えなくしてプロテクションしているつもりなのかもしれないが、マイコンのプログラムについてはロックされておらず、 プログラムコード読み取り可能 である。
この様にメンテナンス用に１軸赤道儀のマイコンICのクローンを作れることが判った。
