Twinstar CG-5赤道儀コントローラーのST-4改造
回路は、家の転がっていた部品のみを利用した。
写真上、2.2Kオームの抵抗に1Kオームと書いてあるが、Twinstar CG-5赤道儀の場合は、1Kオームが最適値である。
（この抵抗値はコントローラー機種により１Kオームから4.7Kオームまでの間で変更が必要
ミザールKDマウント・ケンコースカイメモ（情報提供元：Nam氏より）：4.7Kオーム、ビクセンDD-1（情報提供元：Nam氏より）：2.2Kオーム、TwinStar CG-5赤道儀コントローラー：1Kオーム）
(右クリックして画像をダウンロードすれば大きな画面で見れます。)
小さなユニバーサル基板（DAISEN PU26×44 サイズ:26mm×44mm）で十分に回路を組める。
回路上、ICの１、２、１３、１４番ピンに2.2kオームの大小サイズの抵抗が並列に取り付けられているが、実際には1Kオームの抵抗で良い。自宅に1Kオームの抵抗ばなかった為、2.2Kオームを並列に繋いで合成抵抗としているだけである。
赤のリード線：VCC
白のリード線：RA+
緑のリード線：RA-
黄のリード線：DEC+
青のリード線：DEC-
(右クリックして画像をダウンロードすれば大きな画面で見れます。)
今回の配線は、KDマウントの時と違って、配線には余裕があり、難易度は低く、ハンダ付け初級者でも同ST-4改造は可能と思われる。
(右クリックして画像をダウンロードすれば大きな画面で見れます。)

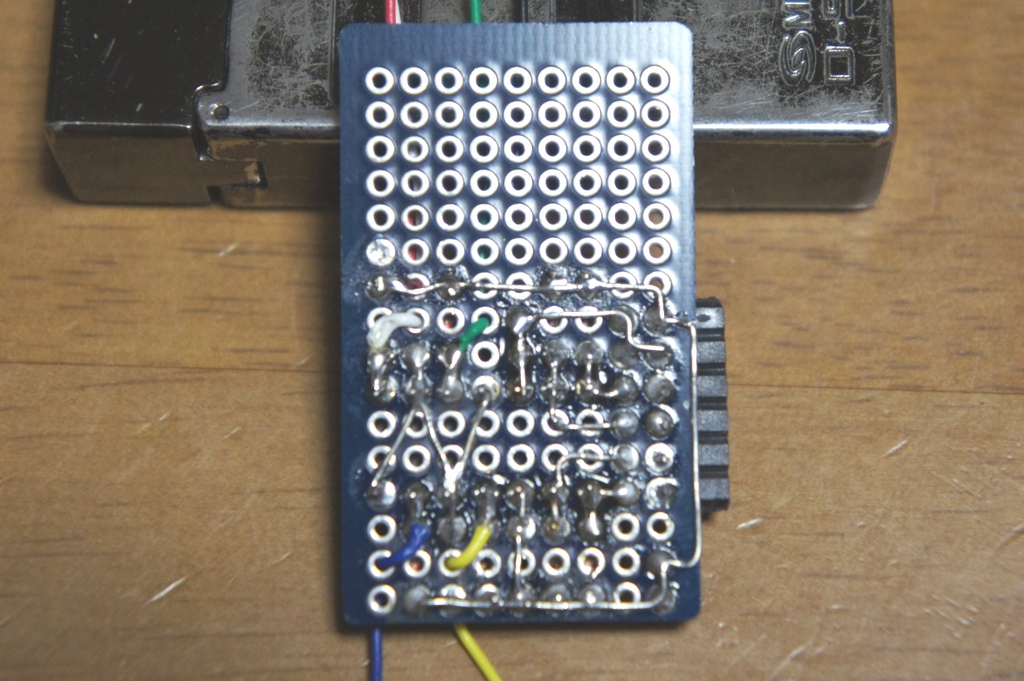

裏面から見た配線図である。同様のST-4改造を試みる方は参考にされたい。
他の赤道儀コントローラー用のST-4コンバーターもこの配線図で作成できる。
ST-4コンバーター増設基板の完成
少し、ST-4の配線を変更している。
このST-4の１番端子にVCC（赤のリード線）を繋いでいる。
このことにより、オートガイドへのVCCの供給を行うつもりである。
オートガイド側の１番端子がGroundに接続されている場合はショートして、オートガイド内の電源回路を破壊する可能性があります。
オートガイド側の電圧が上昇しすぎて、オートガイド内部回路を破壊する可能性があります。
原理が理解できない場合は、ST-4の１番端子にVCC（赤のリード線）を繋がない様にして下さい。
(右クリックして画像をダウンロードすれば大きな画面で見れます。)

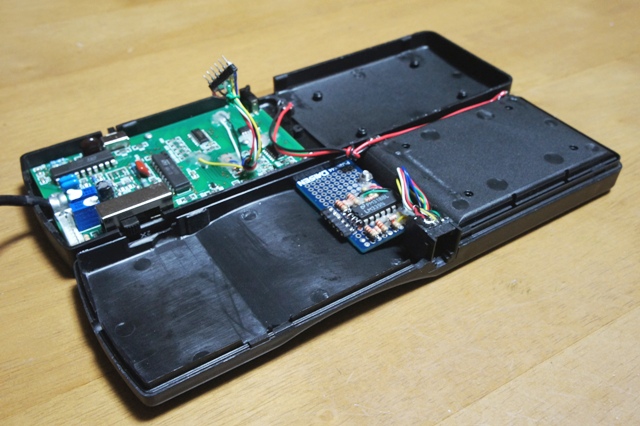

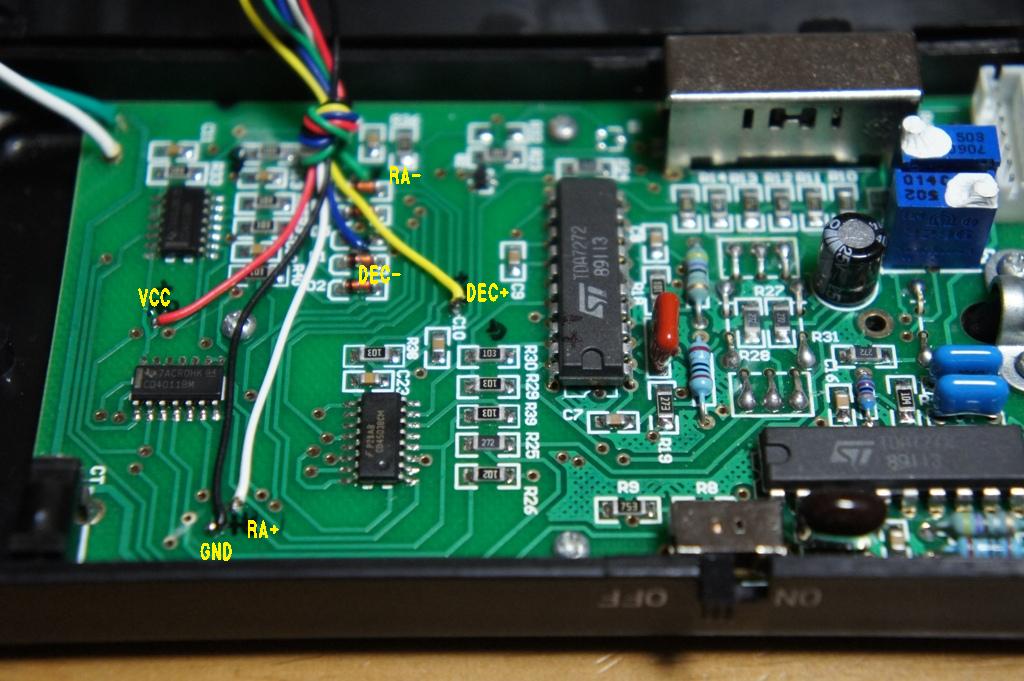

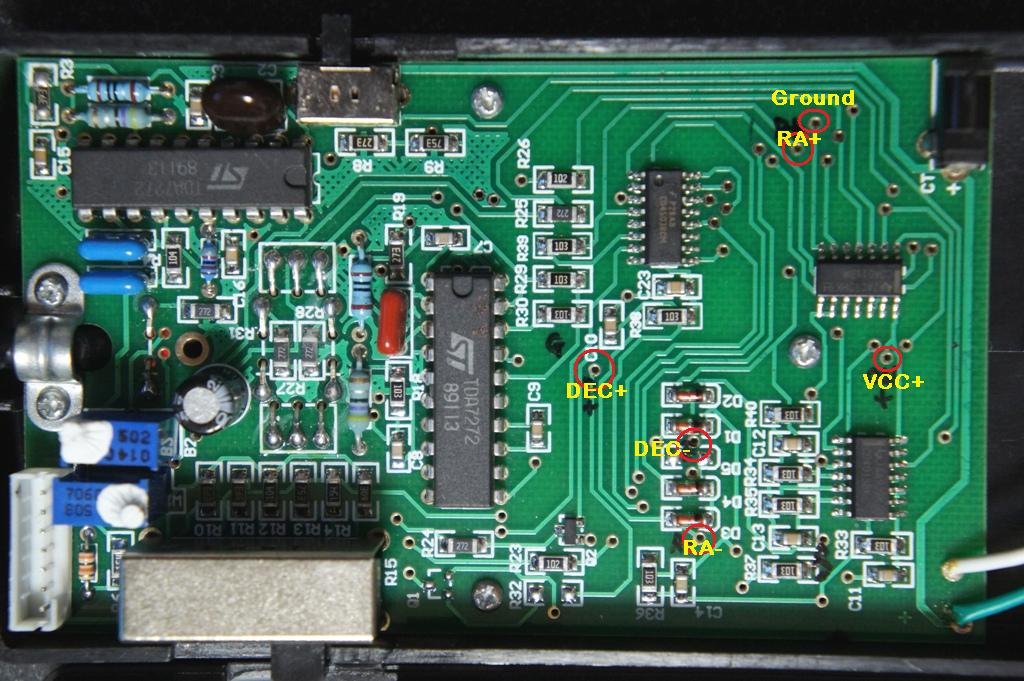

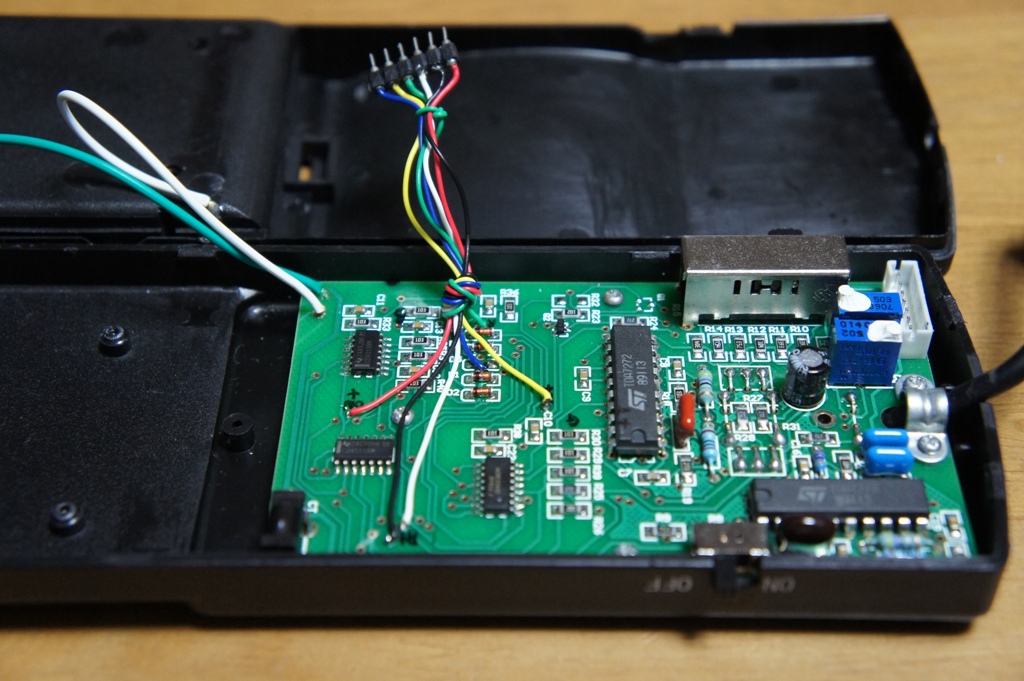

コントローラー基板上への制御信号の入力を行う箇所であるが、写真の示すスルーホールが利用できる。
(右クリックして画像をダウンロードすれば大きな画面で見れます。)
赤のリード線：VCC
黒のリード線：Ground
白のリード線：RA+
緑のリード線：RA-
黄のリード線：DEC+
青のリード線：DEC-
リード線をシルソケットにまとめておくと、分解・組み立てが容易になるので推奨される。

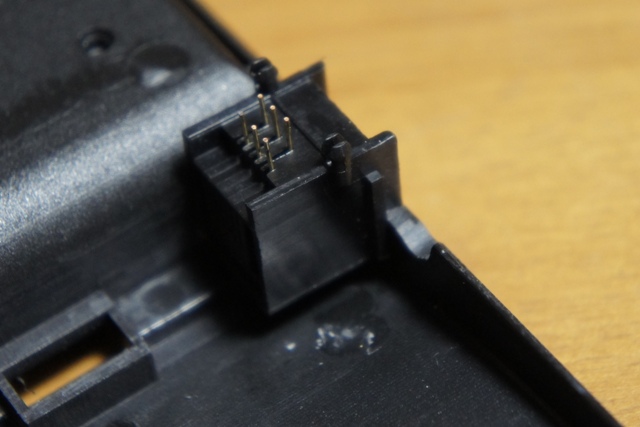

今回の改造で最も高さのある部品が６極６芯モジュラー端子（ST-4端子）である。
写真に示しているあたりであれば、コントローラーケース内部へ収めることができる。

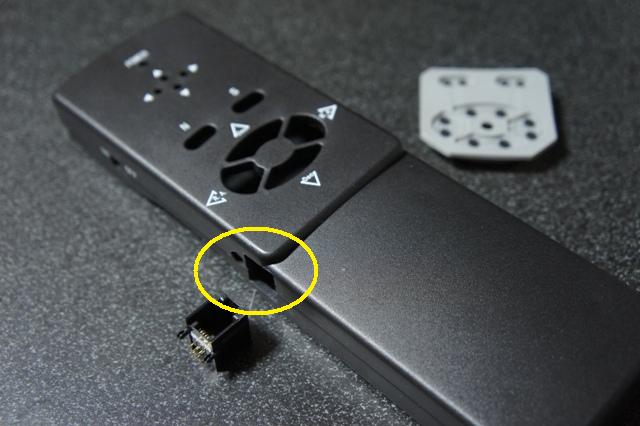

ST-4端子用の四角い穴のとなりの円形の穴は、最初から基板上にある隠し外部電源用プラグの差し込み口となる。

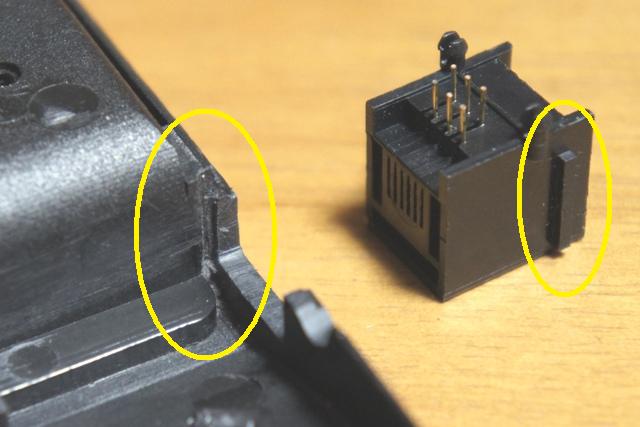

秋月で販売されている６極６芯モジュラー端子（ST-4端子）は、写真の様なレール上の突起があり、写真の様に電池ボックスに溝を切ると、ネジや接着しなくても、しっかりと固定できる。
完成までわずかである。
はやく、Hαの世界に進めたい。
