【TC-D5 のキャプスタン駆動方式】
キャプスタン駆動方式は「ディスク・ドライブ・キャプスタン・サーボ」と言われています。
私は発売当初から、教科書通り”リム・ドライブ”と言っていました。

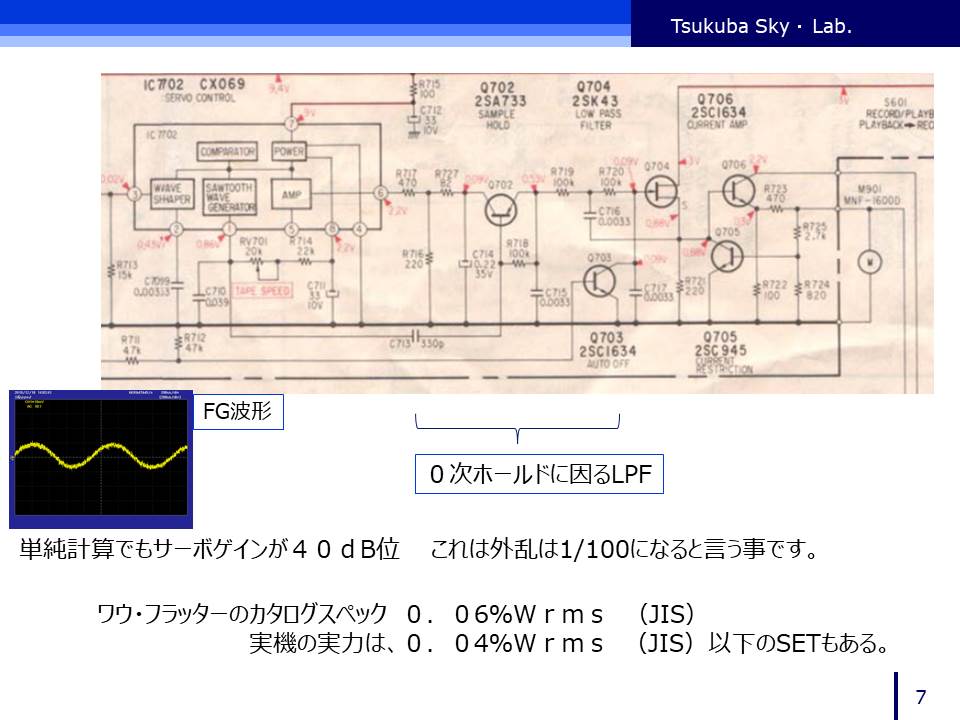

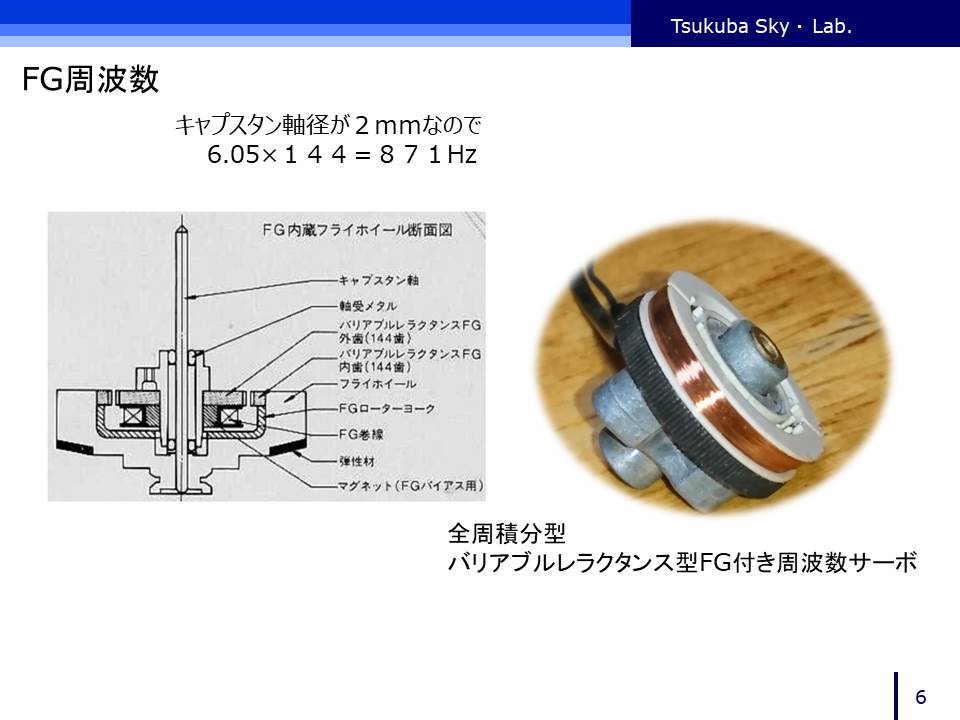

キャプスタンの軸受部とフライホイールの内周部に144歯のバリアブルレラクタンス型FG(周波数発電機)を内蔵し,キャプスタンの回転をダイレクトに検出,サンプリングホールド(0次)テクニックにより広いサーボ周波数帯域をもつサーボアンプでフィードバックをかけ,キャプスタン自体に強力なサーボがかけられている



サーボアンプ回路には,メタライズド複合フィルムコンデンサーや金属皮膜抵抗が使用され,
温度特性に対する安定性も保証されていました。
