August 30, 2015
テーマ： 楽天写真館(359270)
カテゴリ： JF56 PCX125
前PCXから移設したトップケース。
11年も使っているので劣化でクラックが
長年お疲れ様でした。
今日は雨なので玄関ポーチでの作業。

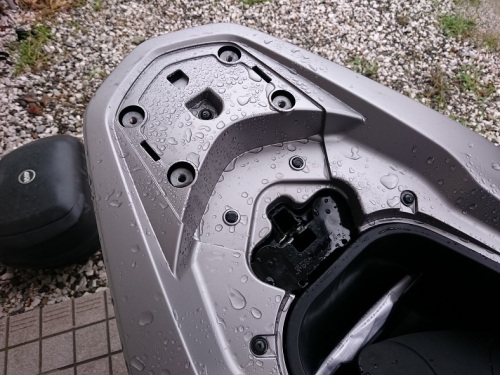

旧ベースを外して・・・
ネジ3本を外してカバーを外します。

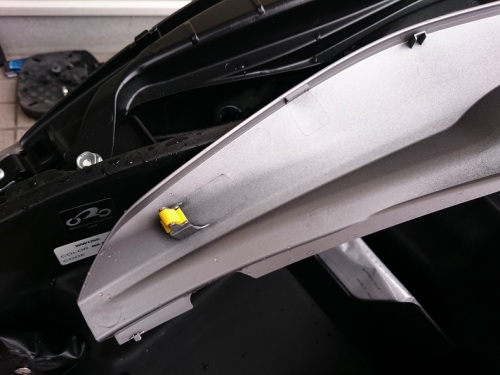

爪の位置を確認して取り外し。
爪の割れに注意。

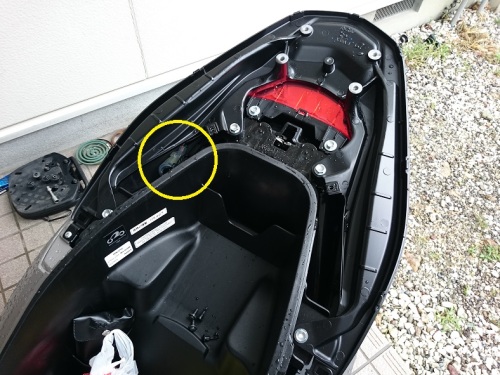

カバーの下も外さないとダメかと思っていましたが、カプラー発見
配線の長さにも余裕があり、引き出して作業可能。

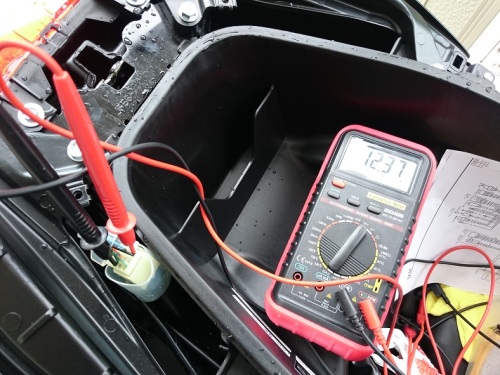

テスターでチェック
ブレーキもポジションも12Vでした。
ヘッドライトやウインカーはLEDコントローラーボックスを経由しているので・・・
配線図
今回はワンタッチカプラーを使わずハンダ付けで処理しました。
後に接触不良でバラスのが面倒なので
左側の青がポジション、緑がストップランプで右側青色がトップケースLEDのプラスに配線

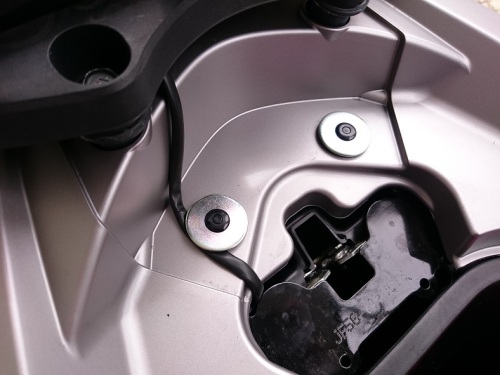

配線をどう止めようかと思っていたら、大きなワッシャーがころがっていたので使用することに。
挟みこんでいるだけ
反対側は寂しいので同じように・・・

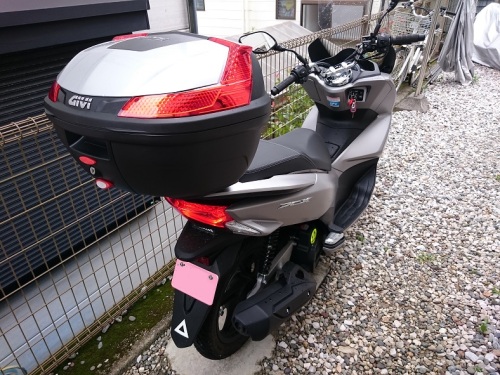

ポジション時
ブレーキ時
昼間は丁度ですが夜間は爆光ですすみません・・・
今回のボックスも11年使えるのかな？
【送料無料】【車体用バッグ・ケース】【B37】【セール特価！】 B37 トップケース・テールボックス GIVI ジビ モノロックケース B37シリーズ カラー：未塗装ブラック(TECHスモークレンズ) [B37NTD]
【送料無料】【車体用バッグ・ケース】【B37】【セール特価！】 B37 トップケース・テールボックス GIVI ジビ モノロックケース B37シリーズ カラー：シルバー塗装 [B37G730]
【送料無料】【車体用バッグ・ケース】【汎用】【セール特価！】 汎用 トップケース・テールボックス GIVI ジビ 後付ランプキット（LEDタイプ） [E126]
お気に入りの記事を「いいね！」で応援しよう
[JF56 PCX125] カテゴリの最新記事
-
JF56 PCXタイヤ交換 October 3, 2015 コメント(2)
-
原チャリツーリング4日目 September 22, 2015 コメント(4)
Re:PCXトップケース交換(08/30)
snow_blue7
さん
Re[1]:PCXトップケース交換(08/30)
ウイリーyama さん
snow_blue7さん
おはようございます。
このトップケースは発売されてから3年ぐらい経ちますが、未だに在庫薄(>.<)y-~
儲かっているのかなgivi(^^; (September 2, 2015 08:14:07 AM)
おはようございます。
このトップケースは発売されてから3年ぐらい経ちますが、未だに在庫薄(>.<)y-~
儲かっているのかなgivi(^^; (September 2, 2015 08:14:07 AM)
Re:PCXトップケース交換(08/30)
ReturnRider さん
初めまして、yamayamaさん
PCX150 KF18にGIVIb37を付けてます。
LEDストップランプ、スモール、ウインカーを取り付けたく
回路を探してました。
ウインカーは、単純に並列接続しただけでは
うまく動作しないのでしょうか？
ご存知ならご教示お願い致します。
(October 5, 2015 10:25:14 PM)
PCX150 KF18にGIVIb37を付けてます。
LEDストップランプ、スモール、ウインカーを取り付けたく
回路を探してました。
ウインカーは、単純に並列接続しただけでは
うまく動作しないのでしょうか？
ご存知ならご教示お願い致します。
(October 5, 2015 10:25:14 PM)
Re[3]:PCXトップケース交換(08/30)
ウイリーyama
さん
ReturnRiderさん
おはようございます。
ウインカーは赤を点滅させるのでしょうか?
左右独立させないといけないので配線の追加とウインカーはLEDコントローラーを経由して測っていないですが5Vぐらいになっているかと(^^;
LEDも追加しないと無理かもしれませんね。
B37のテールレンズ内に雨が入るので自作は防水要注意ですよ。
答えになってなくてすみません。 (October 7, 2015 08:25:34 AM)
おはようございます。
ウインカーは赤を点滅させるのでしょうか?
左右独立させないといけないので配線の追加とウインカーはLEDコントローラーを経由して測っていないですが5Vぐらいになっているかと(^^;
LEDも追加しないと無理かもしれませんね。
B37のテールレンズ内に雨が入るので自作は防水要注意ですよ。
答えになってなくてすみません。 (October 7, 2015 08:25:34 AM)
Re:PCXトップケース交換(08/30)
JF56 DIYでLEDブレーキ考え中 さん
Re[1]:PCXトップケース交換(08/30)
ウイリーyama
さん
JF56 DIYでLEDブレーキ考え中さん
こんばんはです。
カプラーに刺せるかどうかですが、配線からブレーキ＋とスモール＋そしてアースの三本を繋げます。
ワンタッチカプラーを使えば簡単に電源を取り出せますが、接触不良になりやすいので今回は半田付けで処理をしています。
LEDには+-の２本しか入力がないのでブレーキ+はそのまま繋ぎスモール+にはLEDを減光させるための抵抗が必要です。
ブレーキ+とスモール+をLEDの+に繋ぐので、電流が逆流しないように整流ダイオードも必要です。
常時点灯無しでブレーキのみの場合ならそのまま繋げても問題ないですよ。 (March 18, 2016 08:31:36 PM)
こんばんはです。
カプラーに刺せるかどうかですが、配線からブレーキ＋とスモール＋そしてアースの三本を繋げます。
ワンタッチカプラーを使えば簡単に電源を取り出せますが、接触不良になりやすいので今回は半田付けで処理をしています。
LEDには+-の２本しか入力がないのでブレーキ+はそのまま繋ぎスモール+にはLEDを減光させるための抵抗が必要です。
ブレーキ+とスモール+をLEDの+に繋ぐので、電流が逆流しないように整流ダイオードも必要です。
常時点灯無しでブレーキのみの場合ならそのまま繋げても問題ないですよ。 (March 18, 2016 08:31:36 PM)
Re[2]:PCXトップケース交換(08/30)
JF56 DIYでLEDブレーキ考え中 さん
ウイリーyamaさんご回答アドバイスありがとうございます。
＞＞ワンタッチカプラーを使えば簡単に電源を取り出せますが、接触不良になりやすいので今回は半田付けで処理をしています。
そうですね。挟んだところから振動で切断なるかも？しれませんから。
＞LEDには+-の２本しか入力がないのでブレーキ+はそのまま繋ぎスモール+にはLEDを減光させるための抵抗が必要です。
＞ブレーキ+とスモール+をLEDの+に繋ぐので、電流が逆流しないように整流ダイオードも必要です。
何ぞやややこしいそう？
電子パーツ屋さんに行って聞いてこようかな・・・
そういうキットがあれば簡単ですが型番など？
＞常時点灯無しでブレーキのみの場合ならそのまま繋げても問題ないですよ。
そうかもしれませんね？トップボックスケースブレーキランプ付きが簡単な配線だと南海で聞いてたので
あとは画像にあるようなボックスにしようかは
大阪インテックス大阪2016で南海部品さんのアウトレットブースで
1万円で数百円の御釣りがくる破格だったのですが
どうしようかなとも考えてますが・・・ (March 21, 2016 01:51:49 PM)
＞＞ワンタッチカプラーを使えば簡単に電源を取り出せますが、接触不良になりやすいので今回は半田付けで処理をしています。
そうですね。挟んだところから振動で切断なるかも？しれませんから。
＞LEDには+-の２本しか入力がないのでブレーキ+はそのまま繋ぎスモール+にはLEDを減光させるための抵抗が必要です。
＞ブレーキ+とスモール+をLEDの+に繋ぐので、電流が逆流しないように整流ダイオードも必要です。
何ぞやややこしいそう？
電子パーツ屋さんに行って聞いてこようかな・・・
そういうキットがあれば簡単ですが型番など？
＞常時点灯無しでブレーキのみの場合ならそのまま繋げても問題ないですよ。
そうかもしれませんね？トップボックスケースブレーキランプ付きが簡単な配線だと南海で聞いてたので
あとは画像にあるようなボックスにしようかは
大阪インテックス大阪2016で南海部品さんのアウトレットブースで
1万円で数百円の御釣りがくる破格だったのですが
どうしようかなとも考えてますが・・・ (March 21, 2016 01:51:49 PM)
Re[3]:PCXトップケース交換(08/30)
JF56 DIYでLEDブレーキ考え中 さん
誤り→大阪インテックス大阪2016
正→大阪モーターサイクルショー2016で南海部品さんのアウトレットブースで
＞1万円で数百円の御釣りがくる破格だったのですがと
実際には行ってませんが、箕面店で小耳にしたので・・・
-----
(March 21, 2016 01:56:06 PM)
正→大阪モーターサイクルショー2016で南海部品さんのアウトレットブースで
＞1万円で数百円の御釣りがくる破格だったのですがと
実際には行ってませんが、箕面店で小耳にしたので・・・
-----
(March 21, 2016 01:56:06 PM)
Re[3]:PCXトップケース交換(08/30)
JF56 DIYでLEDブレーキ考え中 さん
何回もすみません、
まとめると、そちらで新調されたGIVIのLEDテールの
LED自体がブレーキとポジションと共有しているから
LEDには+-の２本しか入力がないのでブレーキ+はそのまま繋ぎスモール+にはLEDを減光させるための抵抗が必要で
ブレーキ+とスモール+をLEDの+に繋ぐので、電流が逆流しないように整流ダイオードも必要という事でしょうか？
(March 21, 2016 02:23:31 PM)
まとめると、そちらで新調されたGIVIのLEDテールの
LED自体がブレーキとポジションと共有しているから
LEDには+-の２本しか入力がないのでブレーキ+はそのまま繋ぎスモール+にはLEDを減光させるための抵抗が必要で
ブレーキ+とスモール+をLEDの+に繋ぐので、電流が逆流しないように整流ダイオードも必要という事でしょうか？
(March 21, 2016 02:23:31 PM)
Re[4]:PCXトップケース交換(08/30)
ウイリーyama
さん
JF56 DIYでLEDブレーキ考え中さん
こんばんはです。
そのとおりです。
抵抗は好きな明るさになるように選べばよいです。
1000Ωぐらいを購入して直列に繋げば2000Ω、並列で繋げば500Ωになりますし(笑)
下に楽天で注文できるお店を載せておきますね。
http://item.rakuten.co.jp/auc-led/10000023/
http://item.rakuten.co.jp/auc-led/10000106/ #10000106 (March 21, 2016 08:00:03 PM)
こんばんはです。
そのとおりです。
抵抗は好きな明るさになるように選べばよいです。
1000Ωぐらいを購入して直列に繋げば2000Ω、並列で繋げば500Ωになりますし(笑)
下に楽天で注文できるお店を載せておきますね。
http://item.rakuten.co.jp/auc-led/10000023/
http://item.rakuten.co.jp/auc-led/10000106/ #10000106 (March 21, 2016 08:00:03 PM)
Re[5]:PCXトップケース交換(08/30)
JF56 DIYでLEDブレーキ考え中 さん
＞1000Ωぐらいを購入して直列に繋げば2000Ω、並列で繋げば500Ωになりますし(笑)
＞下に楽天で注文できるお店を載せておきますね。
＞ <small> <a href=" http://item.rakuten.co.jp/auc-led/10000023/" ; target="_blank"> http://item.rakuten.co.jp/auc-led/10000023/< ;/a></small>
＞ <small> <a href=" http://item.rakuten.co.jp/auc-led/10000106/" ; target="_blank"> http://item.rakuten.co.jp/auc-led/10000106/< ;/a></small> #10000106
-----
実際にボックスを購入するのはちょいと先なので
焦らずに今の 当方のGIVIのパクリコーナンで売られてた
30リットル？32リットルのは外す予定ですので
新調した折に考えたいと思います。
参考になるURLをありがとうです。
(March 24, 2016 12:04:11 AM)
＞下に楽天で注文できるお店を載せておきますね。
＞ <small> <a href=" http://item.rakuten.co.jp/auc-led/10000023/" ; target="_blank"> http://item.rakuten.co.jp/auc-led/10000023/< ;/a></small>
＞ <small> <a href=" http://item.rakuten.co.jp/auc-led/10000106/" ; target="_blank"> http://item.rakuten.co.jp/auc-led/10000106/< ;/a></small> #10000106
-----
実際にボックスを購入するのはちょいと先なので
焦らずに今の 当方のGIVIのパクリコーナンで売られてた
30リットル？32リットルのは外す予定ですので
新調した折に考えたいと思います。
参考になるURLをありがとうです。
(March 24, 2016 12:04:11 AM)
Re[6]:PCXトップケース交換(08/30)
ウイリーyama
さん
JF56 DIYでLEDブレーキ考え中さん
おはようございます。
また何かありましたらお役に立てるかはわかりませんが、書き込んで下さい(汗) (March 24, 2016 08:13:30 AM)
おはようございます。
また何かありましたらお役に立てるかはわかりませんが、書き込んで下さい(汗) (March 24, 2016 08:13:30 AM)
Re:PCXトップケース交換(08/30)
こっちゃん さん
初めまして、こんにちは。
https://www.amazon.co.jp/GIVI-ジビ-トップケース用ランプキット-TECHシリーズ対応-90083/dp/B00IWFQTE6/ref=cm_cr_arp_d_product_top?ie=UTF8
上記キットでは、配線が3本あり、青がポジション用となっているようです。
このキットとは別物なのでしょうか？
これだと、特に自作基盤は要らないように思うのですが。
よろしくお願い致します。 (December 5, 2016 02:01:25 PM)
https://www.amazon.co.jp/GIVI-ジビ-トップケース用ランプキット-TECHシリーズ対応-90083/dp/B00IWFQTE6/ref=cm_cr_arp_d_product_top?ie=UTF8
上記キットでは、配線が3本あり、青がポジション用となっているようです。
このキットとは別物なのでしょうか？
これだと、特に自作基盤は要らないように思うのですが。
よろしくお願い致します。 (December 5, 2016 02:01:25 PM)
Re[1]:PCXトップケース交換(08/30)
ウイリーyama
さん
こっちゃんさん
こんばんはです。
配線がブレーキとスモールとグランドの三本ありますが、ボックスとベースを繋ぐ端子が2芯なので、一本はグランドになりますので、残り一本はブレーキかスモールの選択となります。
ボックスの取り外しをしない前提で3本の配線を独自に配線するのなら問題はないですが、ワンタッチで取り外せる機能を殺すのは勿体ないですよね。
(December 7, 2016 11:07:39 PM)
こんばんはです。
配線がブレーキとスモールとグランドの三本ありますが、ボックスとベースを繋ぐ端子が2芯なので、一本はグランドになりますので、残り一本はブレーキかスモールの選択となります。
ボックスの取り外しをしない前提で3本の配線を独自に配線するのなら問題はないですが、ワンタッチで取り外せる機能を殺すのは勿体ないですよね。
(December 7, 2016 11:07:39 PM)
Re:PCXトップケース交換(08/30)
えもん さん
上記の配線図はどこで入手できますか？？上記の配線図はリアですがヘッドライトのウィンカーも同じ配線色ですか？？
(January 20, 2018 10:29:05 AM)
Re[1]:PCXトップケース交換(08/30)
ウイリーyama さん
えもんさんへ
こんばんはです。
配線図はサービスマニュアルに載っています。
フロントのウインカー配線色はFRが空/黒、FLが橙/黒ですね(^^;
LEDコントロールユニットから個別に出ているようです。
(January 21, 2018 11:00:58 PM)
こんばんはです。
配線図はサービスマニュアルに載っています。
フロントのウインカー配線色はFRが空/黒、FLが橙/黒ですね(^^;
LEDコントロールユニットから個別に出ているようです。
(January 21, 2018 11:00:58 PM)
