Feb 1, 2021

クランプ型のM型コネクターを買いました

カテゴリ：アマチュア無線

無線用に最初に買った同軸ケーブル5D-FBがはんだ付けできず
難儀したことは前に書きましたね

その時切ったケーブルが残っているので再利用を考えていたのですが、
N型やBNC型のようなクランプ式のコネクターなら
網線がハンダに非対応な素材でも問題ないのでは…と思い探してみました。

TNCやSMAなど他のコネクターにもこのタイプはあると思いますが、
一般的にと言うことで…

閑話休題
アマチュア無線ではM型コネクターが多く使われていますが
クランプ型の物は国内では型番こそ発見しましたが売られている所を
見つけられませんでした…特に5D-FBなんて太いものはね～…ありました後述(^^;
細い同軸用の圧着型は Amazonでも見つかるのですが、専用の圧着ペンチが
ないとうまく圧着できないし…

で、Aliexpressではすぐに見つかった…さすが中国…なのか?…

UHF PL259 male plug clamp For RG5 RG6 5D-FB LMR300 cable straight RF Connector

見事に5D-FB用のクランプ型のM型コネクター…単価も決して高くないし願ってもないもの…

なので、1月半ばに注文しまして今日到着しました

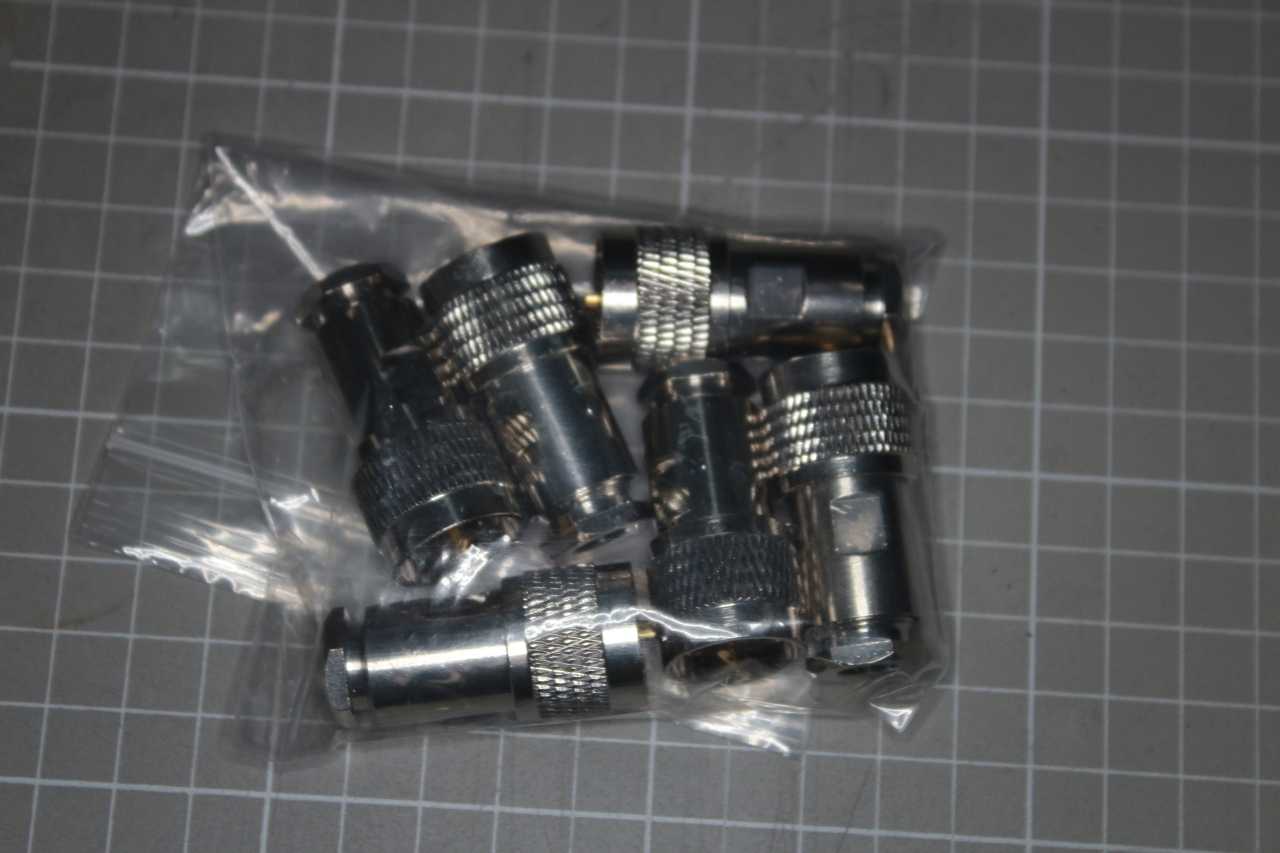

少し安くなるので6個注文

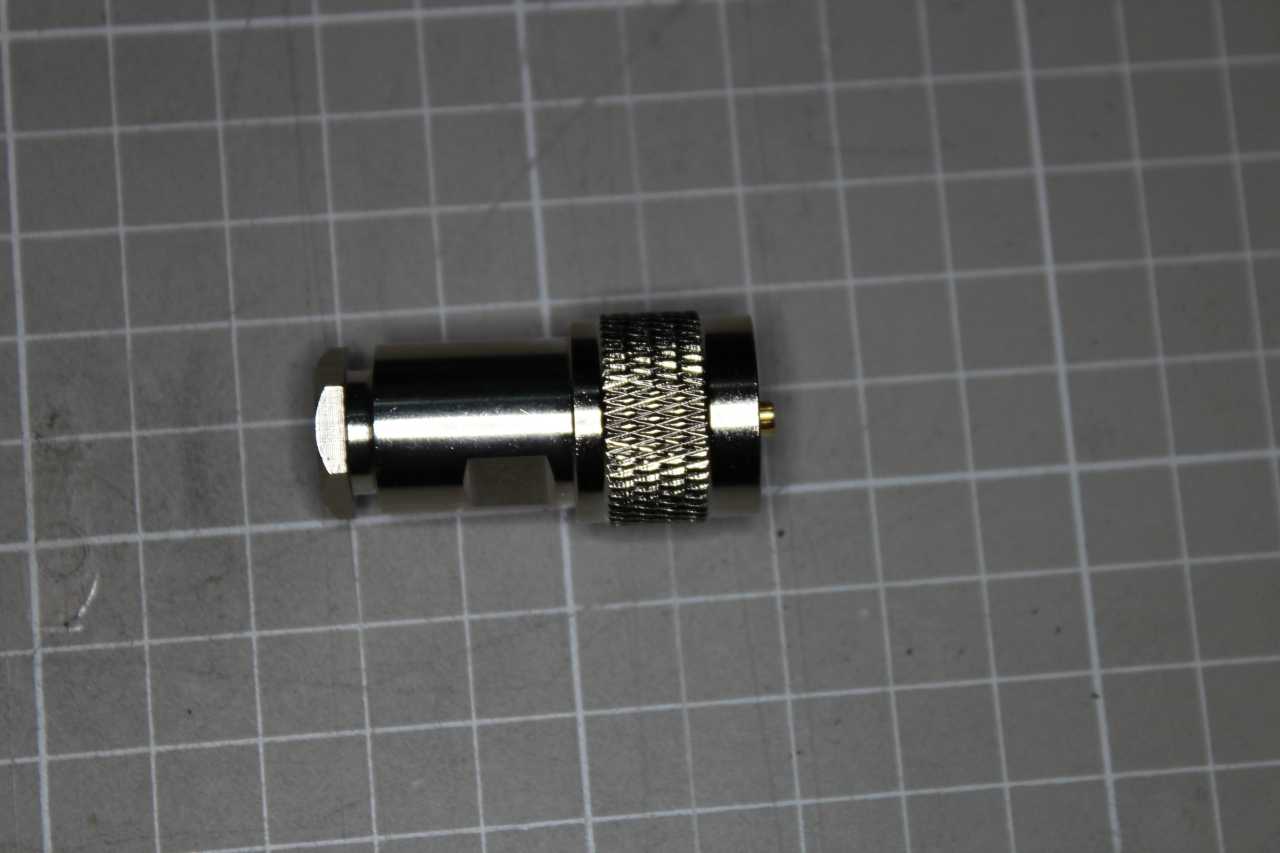

クランプの部品が入る関係でちょっとコネクターが大きい感じです

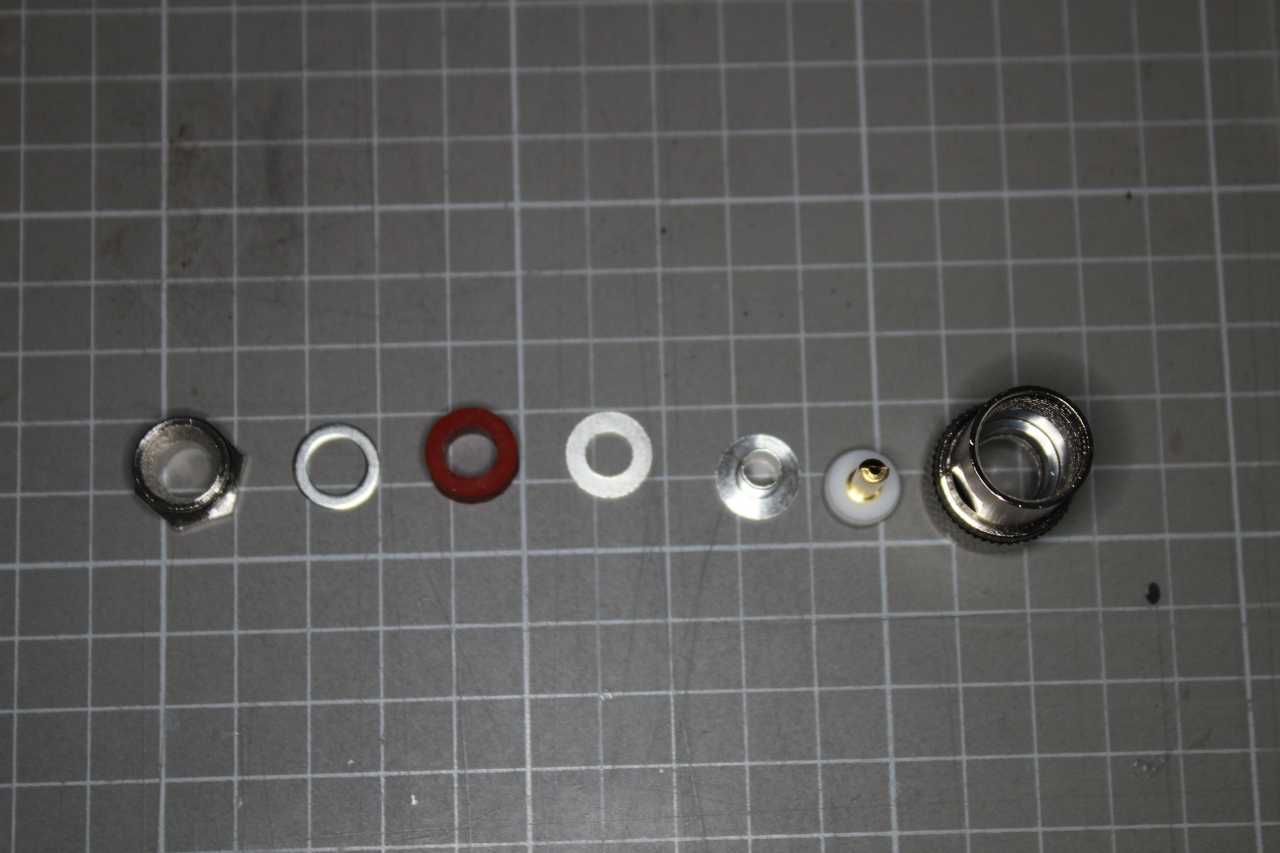

他のクランプ式のコネクターと同じように部品がいろいろ

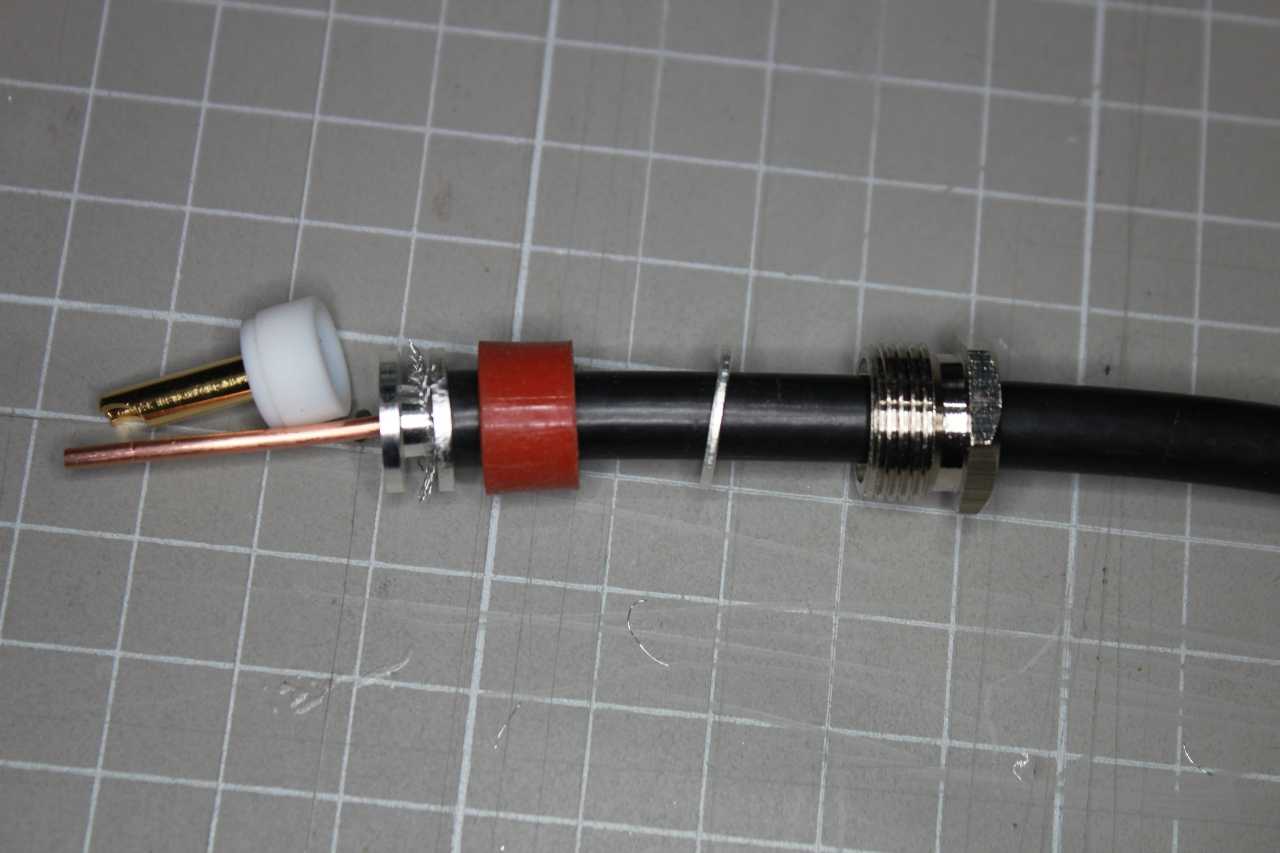

BNCコネクターにならって部品をケーブルに挿入

多分これであっているはず…でなければお尻をねじ込めない(^^ゞ

あっ完成した写真を撮ってない…
もう車に持って行って、取り付けちゃった(^^ゞ
なので、写真無し…というわけにも行かないので

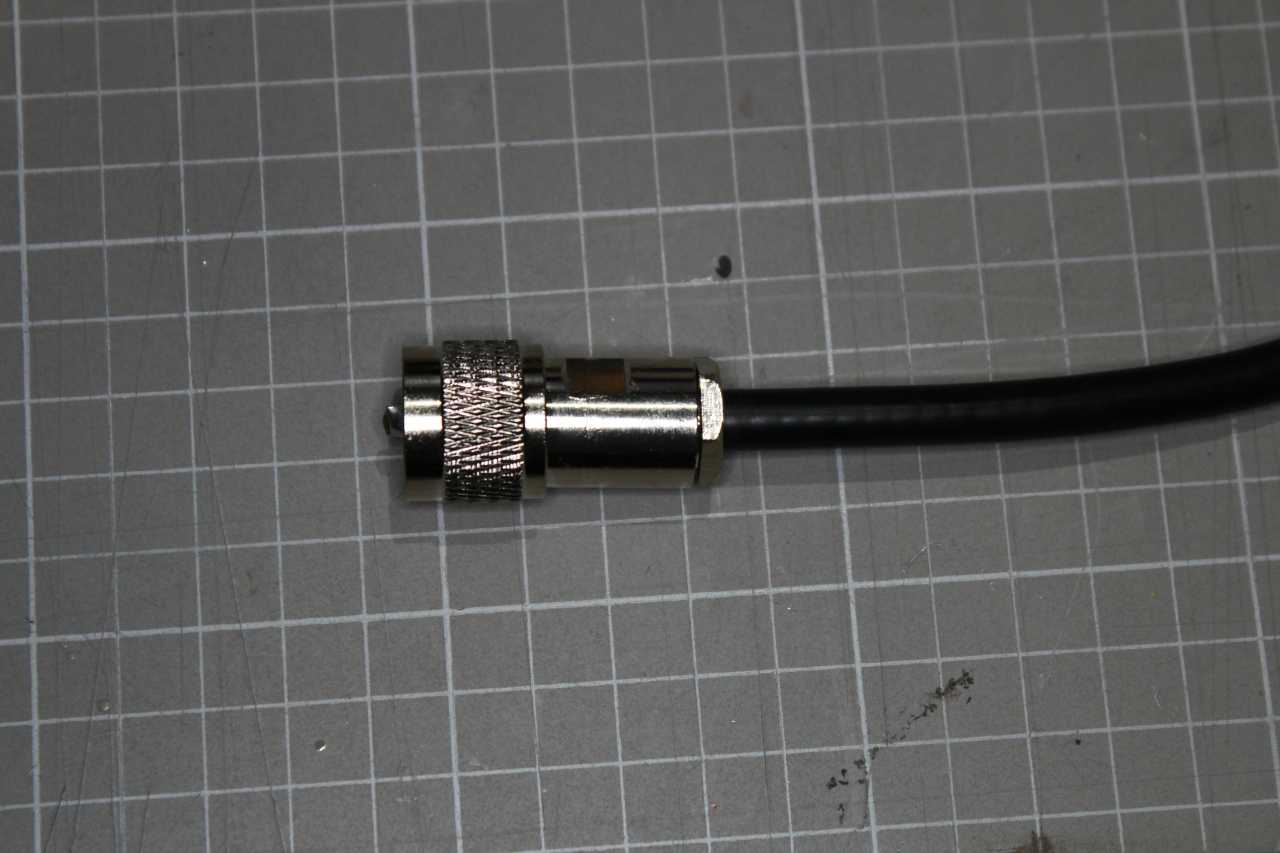

圧着を再利用していた所を付け替えて追加で撮りました

…本当の目的はこの部分をなんとかしたかった…なのですけど
後回しになっちゃいましたね(^^ゞ

網線はねじ込みなので分解すれば再利用も出来なくはないです
芯線ははんだ付けだけどね

というわけで、国内では見つけられなかったクランプ型の
M型コネクターを買ってみたというお話でした

P.S.再確認しようと改めてAmazonを見ていたら同じものが見つかりました (^^;

注意：

８Dで使うなら問題ないですが5Dだとスカスカで固定できないと思います

自分のブログを読み直していて、対象のケーブルが違うことに気づきました

Amazonのも ~~同じ品物のようです~~ が2個で約1000円と Aliexpress の倍くらいですね
でも、そんなに大量に使うものでもないし、すぐに到着するからこっちを選択…
5Dで使うならAmazonのものは選択なしです(^^;
