Jun 16, 2016
テーマ： 軽自動車あれこれ(62)
カテゴリ： ALTO
昼休みに、オクトさんと、寿ファクトリーさんと色々連絡。。。
結局、
前側についてるのと
後ろ側に、なんで、水温センサーついてるのかってのと。。。
後側に、ついてるファンスイッチと思ってたのは、5Vだし、CPUで制御してるんだろうといった話とかを。。。
で、ミッション交換したとき、どこまで、ばらしたかってので、ハーネス見なおす考え方もかえないといけないからと。。。
あと、エアコンが全然うごいてないと。。。
で、きいてみると、ミッションだけ外して交換しただけ
エンジン降ろしてないと
それを伝えて。。。
しかし、二つも水温センサーついてるのおかしいですよねって。。。
両方配線あるし。。。
それに、前の水温センサーのよこに、端子が折られてるけど、ファンスイッチみたいなのがあると。。。
で、これが、ほんとにワークスのエンジンついてたやつか聞いてみたり。。。
ALTOのが残ってるんじゃないかと。。。
いや、ワークスのそのままだと。。。
う～ん。。。どっか、CN21Sの水温センサー周り、どっか出てないか。。。と探してみたら
あの有名なサイトに、CN21Sの水温センサーなどが出ていました！！！
ＴＲＥＫの夢工房♪ メーター用センサー取り付け場所
メーター用センサー取り付け場所
2
そのアダプターってのはこれ
サーモスタットケースです
フロント側は
大きいのがラジエターファンスイッチで
小さい方がエアコン用水温センサーです
ファンスイッチは水温が高くなったときにファンを作動させます
エアコン水温センサーは
エアコンレスにしてる方は
このエアコン水温センサーを抜いて
社外のメーター用水温センサーと
入れ換えればＯＫ
エンジンの制御には全く関係ありません
ネジは1/8PTなので
社外のセンサーポン付けです そのアダプターってのはこれ
サーモスタットケースです
このケースに刺さってるのは
フロント側は
大きいのがラジエターファンスイッチで
小さい方がエアコン用水温センサーです
ファンスイッチは水温が高くなったときにファンを作動させます
エアコン水温センサーは
水温が高くなったときにエアコンを切ります
エアコンレスにしてる方は
このエアコン水温センサーを抜いて
社外のメーター用水温センサーと
入れ換えればＯＫ
エンジンの制御には全く関係ありません
ネジは1/8PTなので
社外のセンサーポン付けです
メーター用センサー取り付け場所
3
エアコンは欲しいって人は
サーモスタットケースの後ろ側
ここにも２つセンサーがあり
大きい方が
エンジン制御用の水温センサー
小さい方が純正の水温計のセンサーです
社外の水温計付けるなら
純正要らないですよね？
ここも1/8PTなので
社外センサーに入れ換えるだけでＯＫ
エンジンマネジメントには
一切介入してないんで

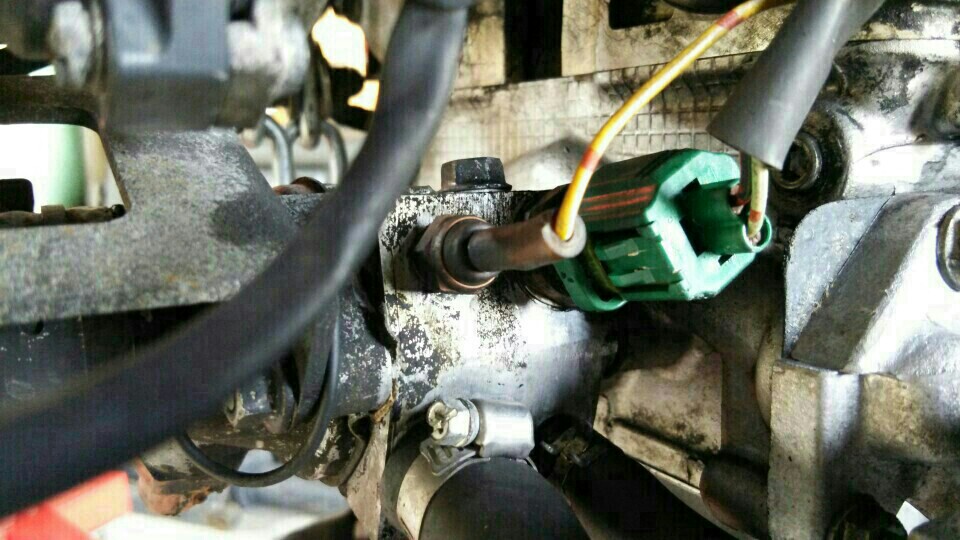

外した配線は放置で大丈夫です エアコンは欲しいって人は
サーモスタットケースの後ろ側
ここにも２つセンサーがあり
大きい方が
エンジン制御用の水温センサー
小さい方が純正の水温計のセンサーです
社外の水温計付けるなら
純正要らないですよね？
ここも1/8PTなので
社外センサーに入れ換えるだけでＯＫ
エンジンマネジメントには
一切介入してないんで
外した配線は放置で大丈夫です
あっ。。。これで、不明な端子が良く分かる。。。。。。
フロント側の端子が折れてたのが、エアコンのセンサーか。。。
で、その横についてるのがファンスイッチ
後側は、エンジン制御用に、水温計。。。
なるほど、そう考えると、エアコン用のセンサーが壊れてて
それで動いてないのか。。。
で、もともとファンスイッチついてなかったけど、エアコンＯＮにしてたからファンが回ってたのか？？
ファンスイッチ、あたらしいのに変えて、端子つければ動くのではないか？と
一応、それを、オクトさんに伝えて
しばらくたって、また連絡が。。。
ファンスイッチのところにつながる端子が、まったくない。。。
で、色々なところに聞いてみたら
当時のワークスは、ファンスイッチなくて、全部ＣＰＵで制御してたんじゃないかと。。。
でも、パーツリストには、ちゃんと品番書かれてるし。。。
サイトにも、そう書いてあるし。。。
う～ん、これ以上は、お手上げですかね。。。と。。。
前のワークスの車体番号分かれば、聞きようもあるけど。。。と
で、寿ファクトリーに聞くと、もうないと。。。
でも、前のオーナーに聞いてみると、CN21Sの二型だとのこと。。。
う～ん、、、、配線図手に入らないかなあ。。。。。
結局、
前側についてるのと
後ろ側に、なんで、水温センサーついてるのかってのと。。。
後側に、ついてるファンスイッチと思ってたのは、5Vだし、CPUで制御してるんだろうといった話とかを。。。
で、ミッション交換したとき、どこまで、ばらしたかってので、ハーネス見なおす考え方もかえないといけないからと。。。
あと、エアコンが全然うごいてないと。。。
で、きいてみると、ミッションだけ外して交換しただけ
エンジン降ろしてないと
それを伝えて。。。
しかし、二つも水温センサーついてるのおかしいですよねって。。。
両方配線あるし。。。
それに、前の水温センサーのよこに、端子が折られてるけど、ファンスイッチみたいなのがあると。。。
で、これが、ほんとにワークスのエンジンついてたやつか聞いてみたり。。。
ALTOのが残ってるんじゃないかと。。。
いや、ワークスのそのままだと。。。
う～ん。。。どっか、CN21Sの水温センサー周り、どっか出てないか。。。と探してみたら
あの有名なサイトに、CN21Sの水温センサーなどが出ていました！！！
ＴＲＥＫの夢工房♪ メーター用センサー取り付け場所
メーター用センサー取り付け場所
2
そのアダプターってのはこれ
サーモスタットケースです
フロント側は
大きいのがラジエターファンスイッチで
小さい方がエアコン用水温センサーです
ファンスイッチは水温が高くなったときにファンを作動させます
エアコン水温センサーは
エアコンレスにしてる方は
このエアコン水温センサーを抜いて
社外のメーター用水温センサーと
入れ換えればＯＫ
エンジンの制御には全く関係ありません
ネジは1/8PTなので
社外のセンサーポン付けです そのアダプターってのはこれ
サーモスタットケースです
このケースに刺さってるのは
フロント側は
大きいのがラジエターファンスイッチで
小さい方がエアコン用水温センサーです
ファンスイッチは水温が高くなったときにファンを作動させます
エアコン水温センサーは
水温が高くなったときにエアコンを切ります
エアコンレスにしてる方は
このエアコン水温センサーを抜いて
社外のメーター用水温センサーと
入れ換えればＯＫ
エンジンの制御には全く関係ありません
ネジは1/8PTなので
社外のセンサーポン付けです
メーター用センサー取り付け場所
3
エアコンは欲しいって人は
サーモスタットケースの後ろ側
ここにも２つセンサーがあり
大きい方が
エンジン制御用の水温センサー
小さい方が純正の水温計のセンサーです
社外の水温計付けるなら
純正要らないですよね？
ここも1/8PTなので
社外センサーに入れ換えるだけでＯＫ
エンジンマネジメントには
一切介入してないんで
外した配線は放置で大丈夫です エアコンは欲しいって人は
サーモスタットケースの後ろ側
ここにも２つセンサーがあり
大きい方が
エンジン制御用の水温センサー
小さい方が純正の水温計のセンサーです
社外の水温計付けるなら
純正要らないですよね？
ここも1/8PTなので
社外センサーに入れ換えるだけでＯＫ
エンジンマネジメントには
一切介入してないんで
外した配線は放置で大丈夫です
あっ。。。これで、不明な端子が良く分かる。。。。。。
フロント側の端子が折れてたのが、エアコンのセンサーか。。。
で、その横についてるのがファンスイッチ
後側は、エンジン制御用に、水温計。。。
なるほど、そう考えると、エアコン用のセンサーが壊れてて
それで動いてないのか。。。
で、もともとファンスイッチついてなかったけど、エアコンＯＮにしてたからファンが回ってたのか？？
ファンスイッチ、あたらしいのに変えて、端子つければ動くのではないか？と
一応、それを、オクトさんに伝えて
しばらくたって、また連絡が。。。
ファンスイッチのところにつながる端子が、まったくない。。。
で、色々なところに聞いてみたら
当時のワークスは、ファンスイッチなくて、全部ＣＰＵで制御してたんじゃないかと。。。
でも、パーツリストには、ちゃんと品番書かれてるし。。。
サイトにも、そう書いてあるし。。。
う～ん、これ以上は、お手上げですかね。。。と。。。
前のワークスの車体番号分かれば、聞きようもあるけど。。。と
で、寿ファクトリーに聞くと、もうないと。。。
でも、前のオーナーに聞いてみると、CN21Sの二型だとのこと。。。
う～ん、、、、配線図手に入らないかなあ。。。。。
