Oct 24, 2022
テーマ： オーディオ機器について(3922)
カテゴリ： 真空管
先日紹介した5T20（250TL）

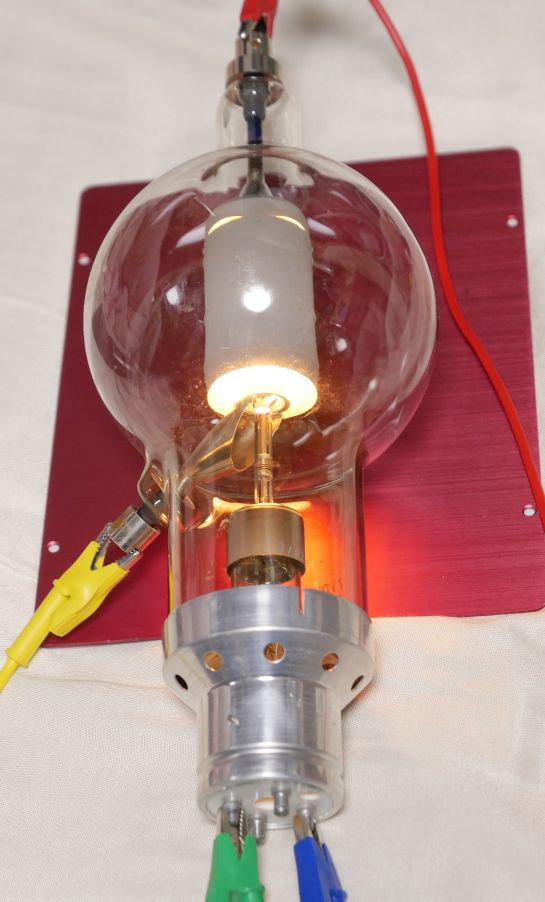

さっそくetracerで測ってみることにしました。
規格は 真空管(Electron tube) 規格表データベースの250TLの資料 が参考になります。
フィラメントは7.5V12Aです。
めっちゃ明るい！

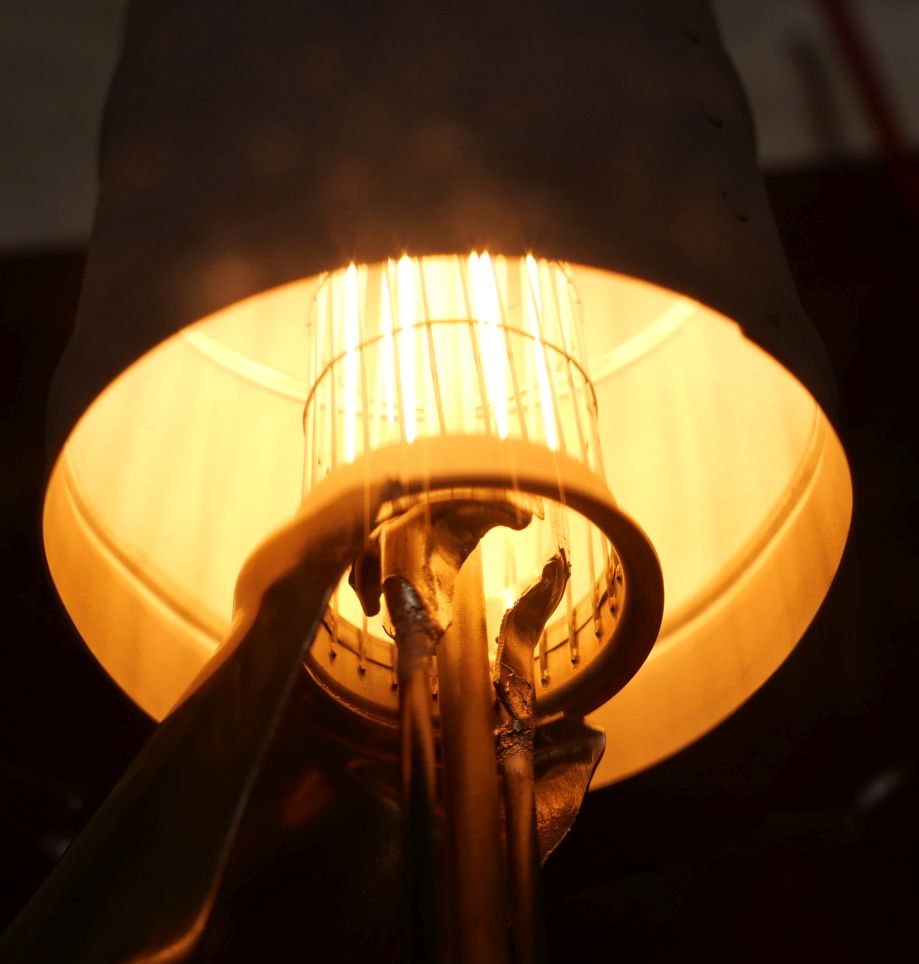

フィラメントは縦に数本通っています。

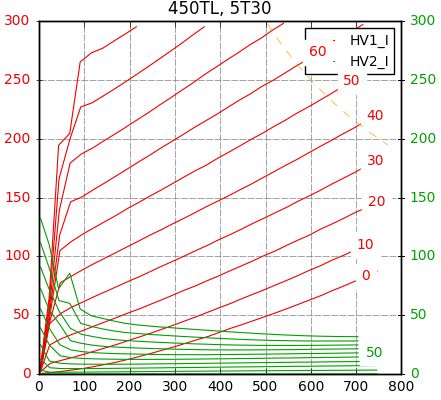

【1本目】（No.25146）
Ep=700VでEg=+10Vのとき、
Ig=3.19mA
rp=5654Ω
gm=2952μS
μ=16.7V/V
【2本目】（No.25170）
Ep=700VでEg=+10Vのとき、
Ip=104.98mA
Ig=3.19mA
rp=5554Ω
gm=2966μS
μ=16.5V/V
rpは5.5kΩありますのでNFBは必要かと思いますが、実験で鳴らすならNFBなしでも大丈夫かなと思います。

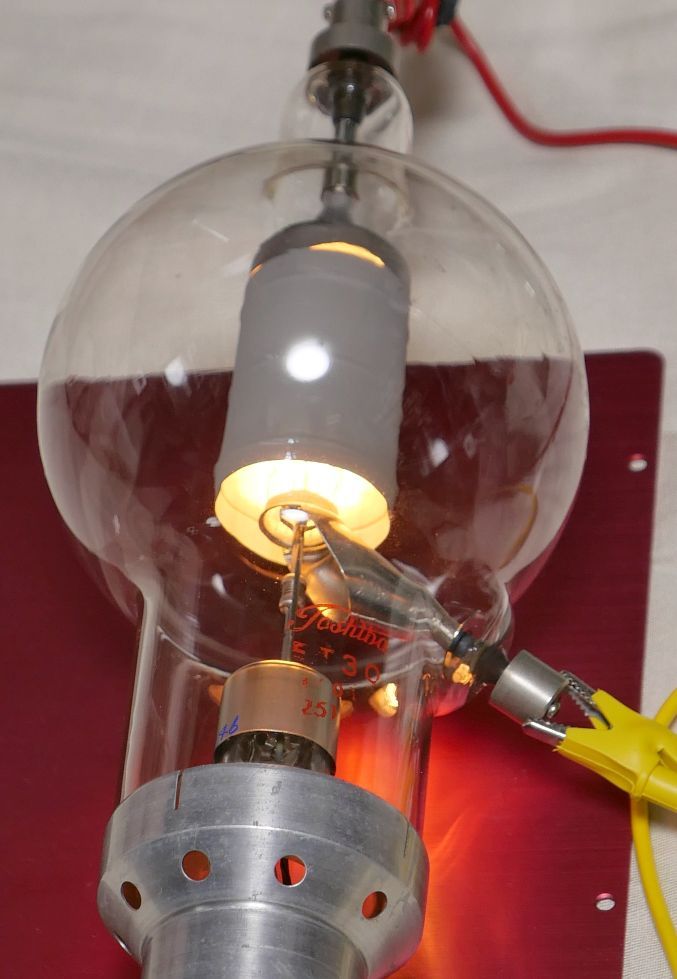

実は、以前メルカリで入手した5T31（450TH）がありまして、
規格は、 真空管(Electron tube) 規格表データベースの250THの資料
450THは450TLのハイμ管です。それ以外の規格は基本的に同じです。
なので、見た目も同じです。

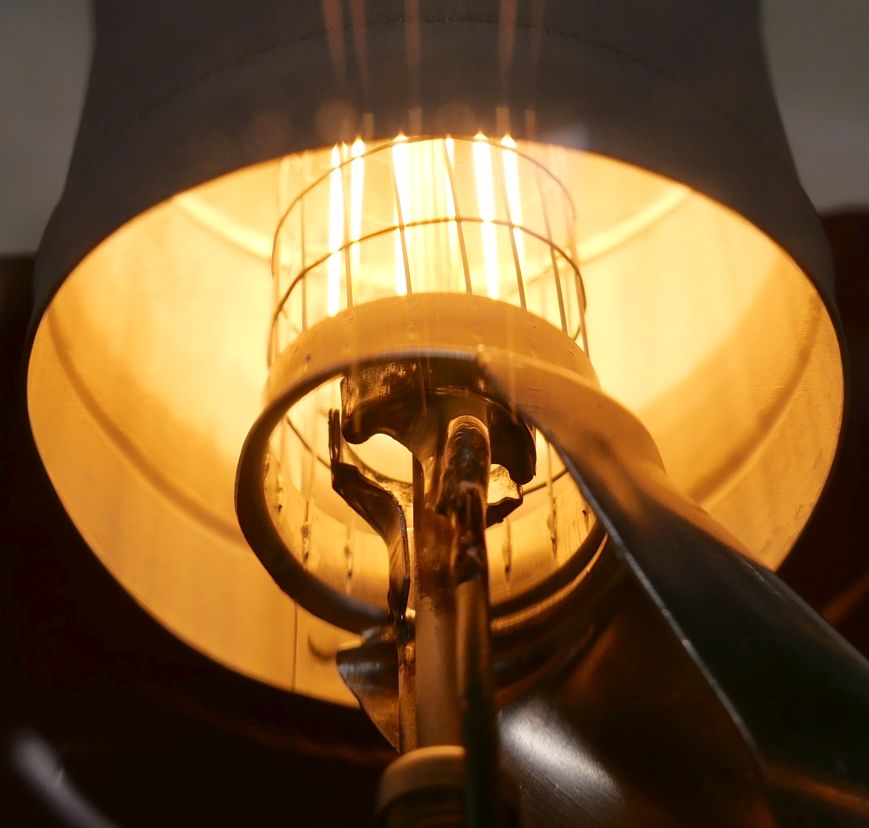

このグリッドの粗さでμを決定しているようですね。

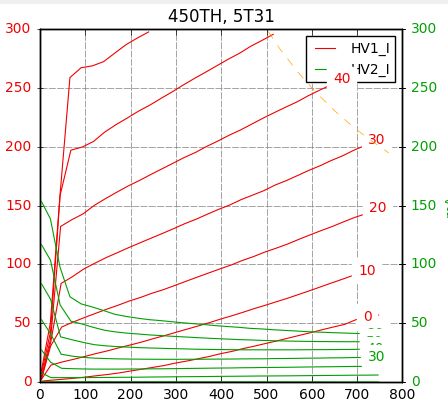

【1本目】（No.71020）
Ep=700VでEg=+12Vのとき、
Ip=100.77mA
Ig=7.31mA
rp=7009Ω
gm=4652μS
μ=32.6V/V
【2本目】（No.71012）
Ep=700VでEg=+12.5Vのとき、
Ip=80.95mA
Ig=7.3mA
rp=10425Ω
gm=3338μS
μ=34.8V/V
ちょっとお疲れの様子でしょうか。
まぁ、個人が実験アンプで遊ぶには全く問題ありません。
5T31（450TH）に関しては、 JH2CLVの5T31/450THの考察記事が参考になります
実は、手元に7T40（1000T）がありますので、近々紹介したいと思います。
さっそくetracerで測ってみることにしました。
規格は 真空管(Electron tube) 規格表データベースの250TLの資料 が参考になります。
フィラメントは7.5V12Aです。
めっちゃ明るい！
フィラメントは縦に数本通っています。
【1本目】（No.25146）
Ep=700VでEg=+10Vのとき、
Ig=3.19mA
rp=5654Ω
gm=2952μS
μ=16.7V/V
【2本目】（No.25170）
Ep=700VでEg=+10Vのとき、
Ip=104.98mA
Ig=3.19mA
rp=5554Ω
gm=2966μS
μ=16.5V/V
rpは5.5kΩありますのでNFBは必要かと思いますが、実験で鳴らすならNFBなしでも大丈夫かなと思います。
実は、以前メルカリで入手した5T31（450TH）がありまして、
規格は、 真空管(Electron tube) 規格表データベースの250THの資料
450THは450TLのハイμ管です。それ以外の規格は基本的に同じです。
なので、見た目も同じです。
このグリッドの粗さでμを決定しているようですね。
【1本目】（No.71020）
Ep=700VでEg=+12Vのとき、
Ip=100.77mA
Ig=7.31mA
rp=7009Ω
gm=4652μS
μ=32.6V/V
【2本目】（No.71012）
Ep=700VでEg=+12.5Vのとき、
Ip=80.95mA
Ig=7.3mA
rp=10425Ω
gm=3338μS
μ=34.8V/V
ちょっとお疲れの様子でしょうか。
まぁ、個人が実験アンプで遊ぶには全く問題ありません。
5T31（450TH）に関しては、 JH2CLVの5T31/450THの考察記事が参考になります
実は、手元に7T40（1000T）がありますので、近々紹介したいと思います。
