Aug 23, 2024

DA30という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

いままで 「DA30オジサンには絶対なりたくない」 と思っていましたが．．．
とうとうDA30オジサンになってしまいました。

ヤフオクで懇意にしているコレクターから断捨離アイテムとして譲っていただき、私が大切に引き継ぐことにしました。

今回紹介するのは4極菅を内部で三極管接続した有名なドーム型の新型DA30ではなく、古い茄子型です。
なので、
ギリギリDA30オジサンではないかも。

PX25は茄子型をよく見かけますが、DA30はあまり見かけません。
生産数が少ないのでしょうか。それとも一部の富裕層コレクターが大量に持っているのでしょうか。

なぜそこまでDA30を避けていたのかについては、こちらに PX25オジサンやDA30オジサンになりたくなかった経緯
が書いてあります。

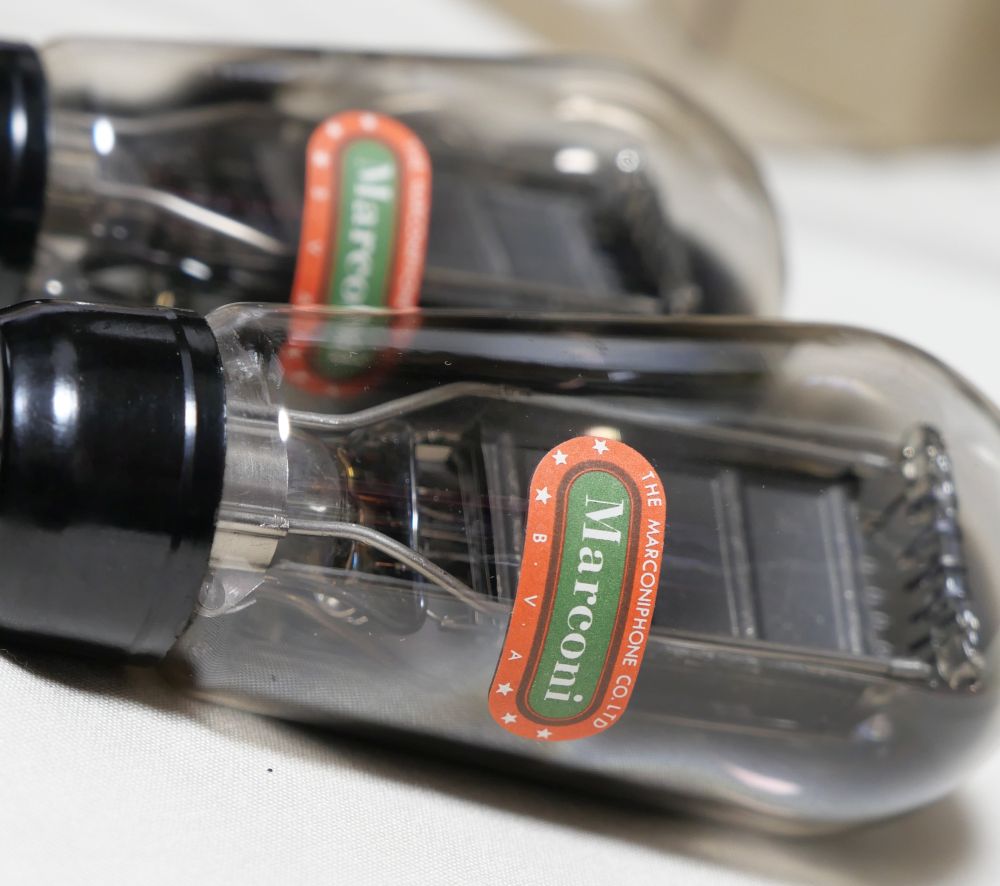

Marconi（マルコーニ）のラベルが貼ってあります。

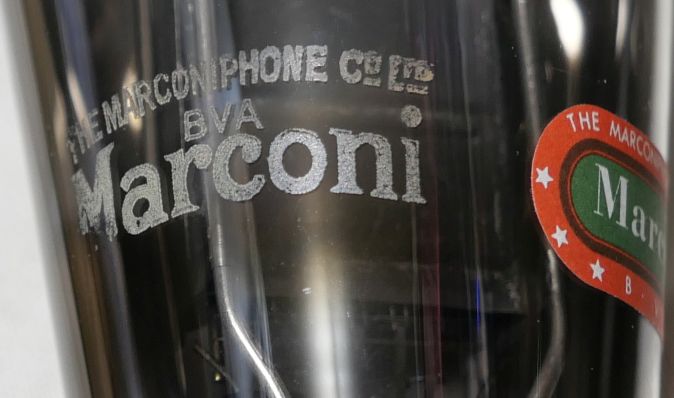

「THE MARCONIPHONE CO LTD　BVA　Marconi」と印字されています。

Marconi-Osram Valveの工場で製造された物でしょう。
Marconi-Osram Valveについては、 EU Valveの「M.O.Valve」 に詳細が参考になりす。

因みに、随分前に紹介した 手持ちのPP5/400 はMarconiと印字されていますが製造はMazdaのようですね。

そういえば、DA30の印字がありません。
裸のままだと判別がつかないですね。

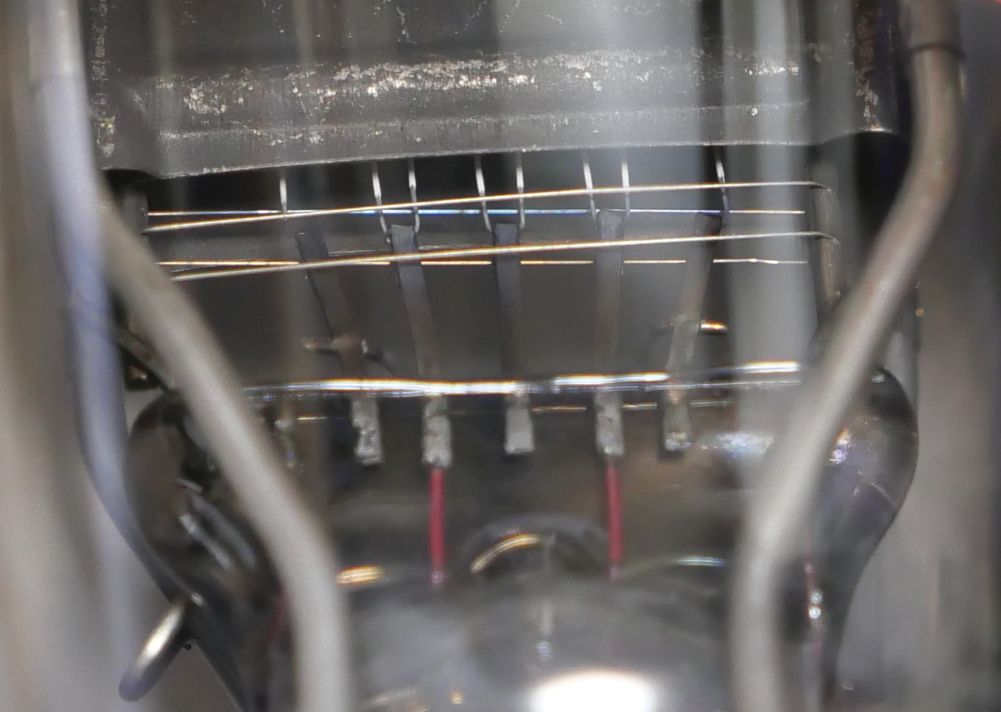

腰回りもしっかりした造りです。

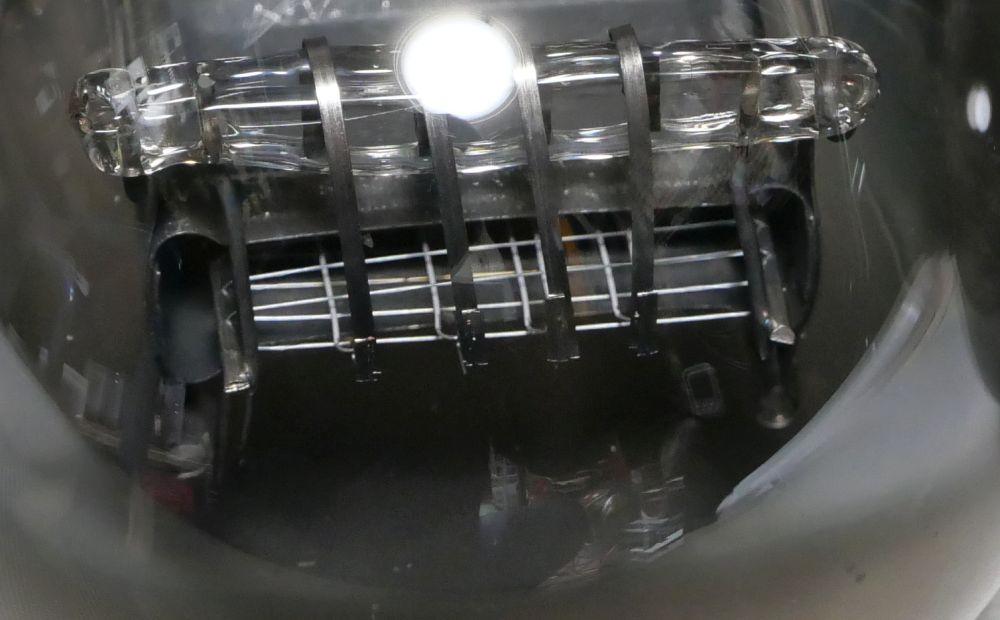

4点吊りフィラメント。

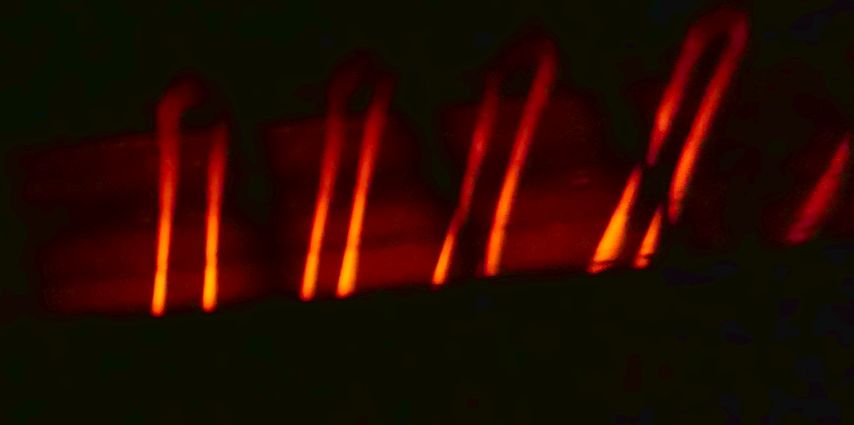

真っ暗にしても僅かな明るさで仄暗く光るくらいですので、見栄え重視な人には物足りないかも。

規格は、 The Valve Museum「DA30」 が参考になります。

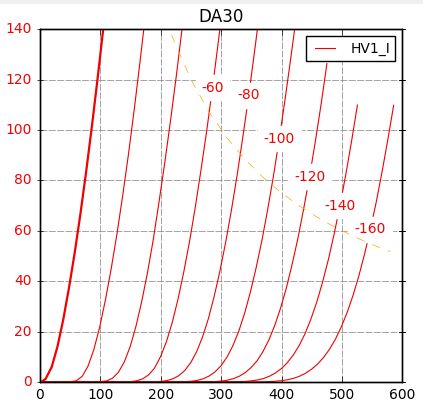

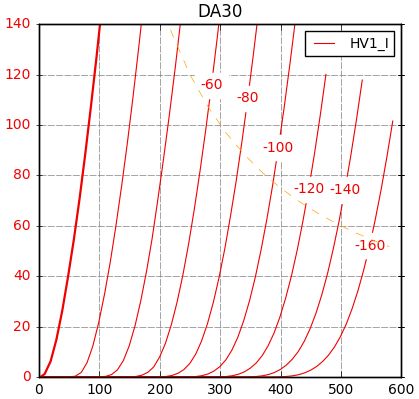

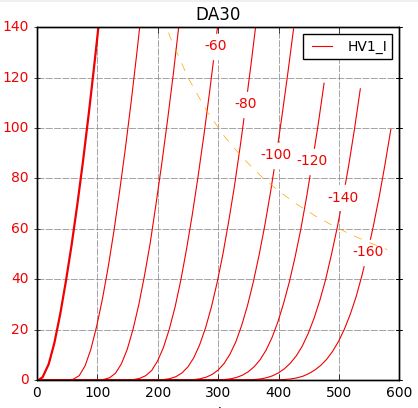

etracerで特性を測定しましょう。
320V60mAのところで測定します。

Ef=4.0V, If=2.02A

Ep=320V
Eg=-81.9V
Ip=60.03mA
rp=723Ω
gm=4216μS
μ=3.0V/V

Ef=3.8V, If=1.91A

Ep=320V
Eg=-81.8V
Ip=59.73mA
rp=728Ω
gm=4209μS
μ=3.1V/V

【2本目】
Ef=4.0V, If=1.98A

Ep=320V
Eg=-83.1V
Ip=60.21mA
rp=759Ω
gm=3916μS
μ=3.0V/V

Ef=3.8V, If=1.89A

Ep=320V
Eg=-82.8V
Ip=60.05mA
rp=770Ω
gm=3867μS
μ=3.0V/V

フィラメント電圧を0.2V低くしてもびくともしないエミッションの良さです。
Ep＝320VのEg=-82VでIp=60mA流し5kΩ負荷で4.2W出ます。十分過ぎますね。
3.5kΩで5Wはとれますが直線性の悪いところを使ってしまうので、敢えて5kΩが良い印象です。
パワーを求めないので有ればもう少しプレート電圧を下げても十分に大音量だと思います。
ネットで回路例を見ていますと400V近い電圧を掛けていますが、そこまでパワーは要らないかな。
バイアスが深く高いドライブ電圧が必要なので、無闇に大出力を求めるのは現実的ではない気もします。

綺麗で良好な状態のDA30を入手できて良かったです。
譲って頂いた方に感謝です。
