Aug 24, 2024
テーマ： オーディオ機器について(3922)
カテゴリ： 真空管
Aaという真空管を紹介します。
VALVO（左2本）とメーカー不明（右2本）です。
メーカ不明のほうも多分VALVOかなと。（電極が似通っているので）
こちらも以前紹介した Ba 、 Ca 、、 Bo 、 Da などと同様に郵便電話関連で使用されていたようです。

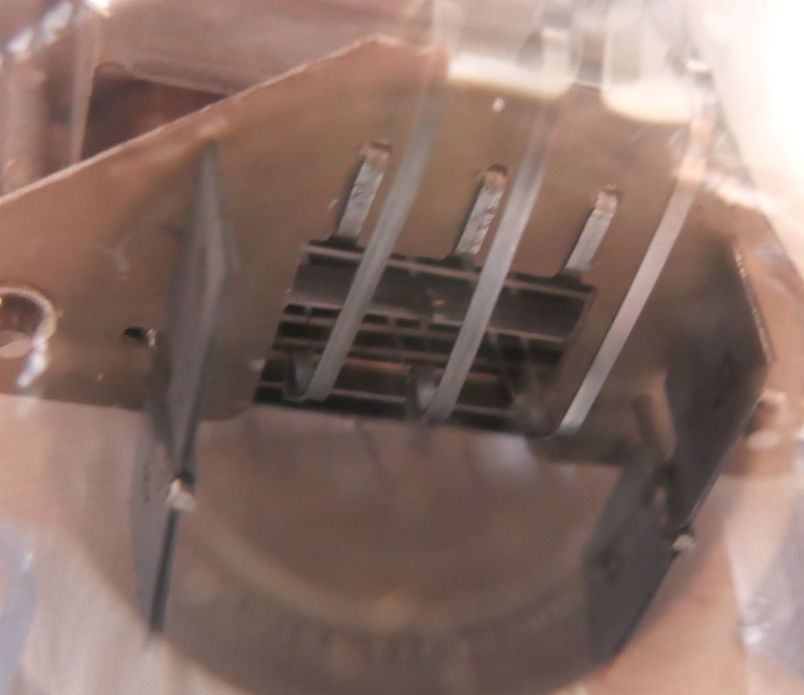

フィラメントは3点吊り。
真空管(Electron tube) 規格表データベース「RFT Aa」規格表 が参考になります。
前回紹介したBaはフィラメント電圧3.5Vですが、Aaは3.8Vです。
ドイツの郵便電話通信向け真空管はフィラメント電圧が様々で悩ましいですね。

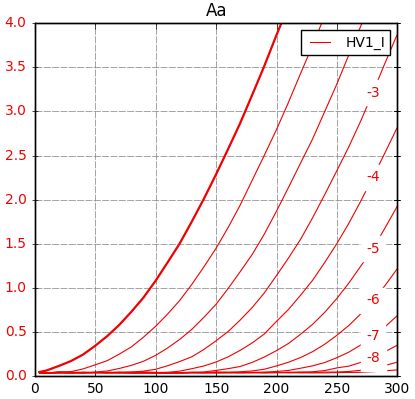

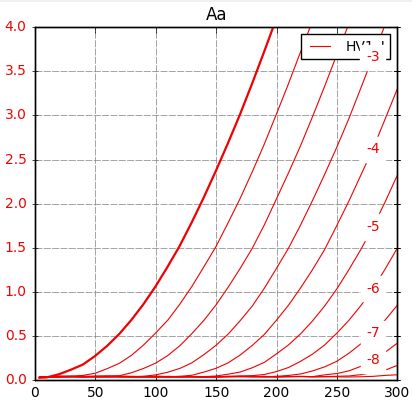

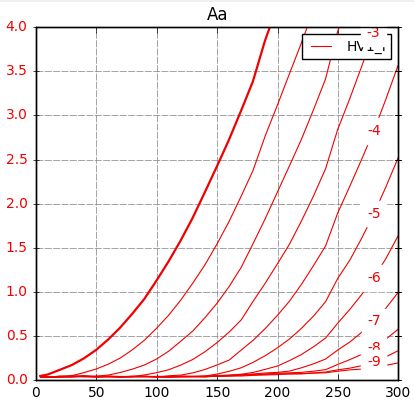

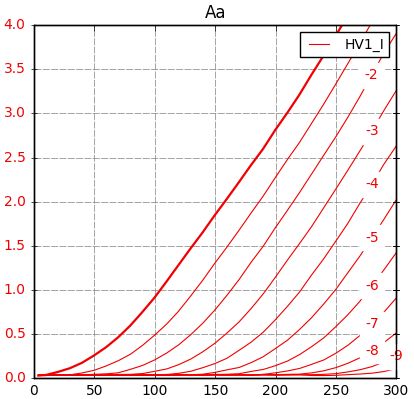

etracerで特性を測定しましょう。
220Vで2mA流れるところで測ります。
【1本目】VALVO
If=3.8V, If=0.44A
Ep=220V
Eg=-2.4V
Ip=2.02mA
rp=43457Ω
μ=25.2V/V
【2本目】VALVO
If=3.8V, If=0.46A
Ep=220V
Eg=-2.7V
rp=34447Ω
gm=908μS
μ=31.3V/V
【3本目】不明品
If=3.8V, If=0.47A
Ep=220V
Eg=-2.4V
Ip=2.06mA
rp=37086Ω
gm=881μS
μ=32.7V/V
【4本目】不明品
If=3.8V, If=0.47A
Ep=220V
Eg=-2.8V
Ip=2.06mA
rp=35203Ω
gm=904μS
μ=31.8V/V
1本目は若干感度が低め。少々くたびれている感じでしょうか。
古い真空管なのでバラツキは結構ある印象です。
設計が古い時代の真空管なので感度は低めですが、「これはそういうもの」と割り切れば楽しめると思います。
VALVO（左2本）とメーカー不明（右2本）です。
メーカ不明のほうも多分VALVOかなと。（電極が似通っているので）
こちらも以前紹介した Ba 、 Ca 、、 Bo 、 Da などと同様に郵便電話関連で使用されていたようです。
フィラメントは3点吊り。
真空管(Electron tube) 規格表データベース「RFT Aa」規格表 が参考になります。
前回紹介したBaはフィラメント電圧3.5Vですが、Aaは3.8Vです。
ドイツの郵便電話通信向け真空管はフィラメント電圧が様々で悩ましいですね。
etracerで特性を測定しましょう。
220Vで2mA流れるところで測ります。
【1本目】VALVO
If=3.8V, If=0.44A
Ep=220V
Eg=-2.4V
Ip=2.02mA
rp=43457Ω
μ=25.2V/V
【2本目】VALVO
If=3.8V, If=0.46A
Ep=220V
Eg=-2.7V
rp=34447Ω
gm=908μS
μ=31.3V/V
【3本目】不明品
If=3.8V, If=0.47A
Ep=220V
Eg=-2.4V
Ip=2.06mA
rp=37086Ω
gm=881μS
μ=32.7V/V
【4本目】不明品
If=3.8V, If=0.47A
Ep=220V
Eg=-2.8V
Ip=2.06mA
rp=35203Ω
gm=904μS
μ=31.8V/V
1本目は若干感度が低め。少々くたびれている感じでしょうか。
古い真空管なのでバラツキは結構ある印象です。
設計が古い時代の真空管なので感度は低めですが、「これはそういうもの」と割り切れば楽しめると思います。
