May 11, 2013

シスボ交換でR60の復活

テーマ：しんくぱっど(1163)

カテゴリ： R60/60e R61/61e

　まったく起動する気配のないジャンクR60(9455-4KJ)の修理による復活をあきらめて、シスボ交換による復活をめざした。
　手に入れたR60のは、9456-ERJのシスボ。他はジャンクR60から部品調達することにした。液晶は筋入りで復活できなかったので、あまっているR61(8943-A12)のSXGA+液晶を使用することにした。

9456-ERJシスボ

※新たに手に入れたR60(9456-ERJ)シスボ。

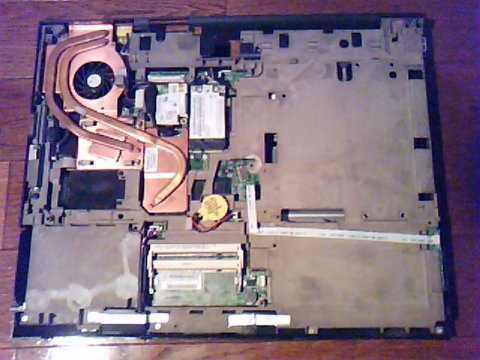

ジャンクR60シスボ

※これからシスボを換装しようとするジャンクR60(9455-4KJ)

　まずは、ジャンクR60の分解。シスボ以外のベースカバーやフレーム、CPUファン、CPU、無線LANカードなどは流用する。
　でもシスボの交換はけっこう面倒だった。まず、フレームとベースカバーを分離するのにコツが必要なようで、とても苦労した。また、他のThinkPadと比べてもケーブル類が多くシスボにつながっているため、これまた面倒だった。さらに、ネジが多様で、注意して外したものの、どこがどこのネジか分からなくなり、結局、保守マニュアルを見ながら、シスボを交換することになった。

　手に入れたシスボも、ケーブルをつけたまま発送されたためだろうか、コネクタ部分に負荷がかかり、コネクタが剥がれかかっていたため、半田付けすることに。

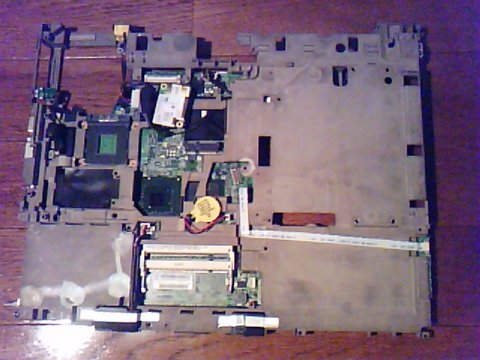

やっとベースカバーから取り外したシスボ
