Feb 12, 2017

http://www.inversenet.co.jp/pclist/product/Lenovo/1143RE3.html
Corei3 2330M/2.2G 2G 320G DVD±R/±RW/-RAM 無線LAN Bluetooth 15.6TFT WXGA Win7
Pro Office2010

　この通電すらしない障害は、このE520/E420によくある症状のようで、シスボの給電回路の故障が多いらしい。

■Lenovo Edge E420 E520　マザーボード故障　電源が入らない　電子回路交換（パソコンお直し隊）
http://www.note-pc.biz/blog/?p=2115

■[PC] 電源の入らなくなったノートPCを修理
http://steadyassimilation.blogspot.jp/2013/08/pc-pc.html

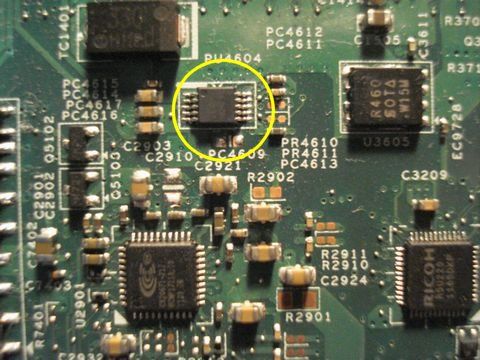

※上記「パソコンお直し隊」のHPでは、写真のチップ交換で障害を克服できた事例が紹介されている。（必ずこのチップとは限りませんが…。）

　障害復旧にチャレンジしてもいいのだが、とっても面倒なので、CPUやLCDを部品どりすることにする。

※取り出したE520シスボ。CPUを抜き取るためには、ここまで分解が必要。

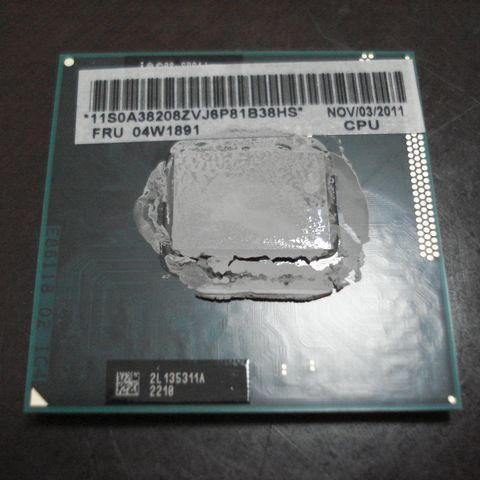

※やっと取り出せたCore i3/2330M。L420のCPU換装に使用する予定。

　LCDユニットの取り出しは、上半身の液晶ベゼルの４本のネジを外すことで実施できる。（こちらはCPUの抜き取りより断然簡単）取り外してみたところ、液晶ユニットは「N156BGE-L11
Rev. C1」(FRU P/N：04W0430)だった。

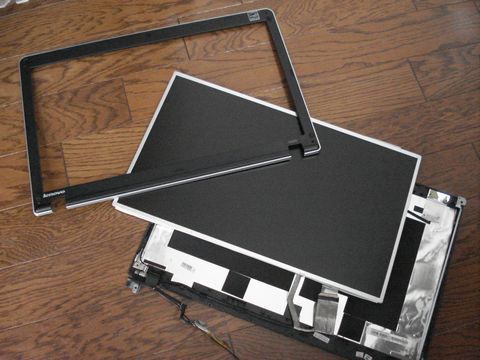

※取り出した15.6inchHD液晶。いろいろなThinkPadに流用できそうだ。

　とりあえず、T510iで動作確認してみる。無事、POST画面が表示されたので、問題はなさそうだ。

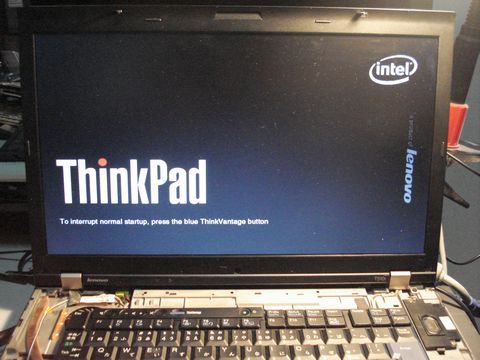

※T510iに実装させて動作確認をするE520液晶。表示に問題なし。
