CeleronB800/1.5G 2G 250G DVD±R/±RW/-RAM 無線LAN Bluetooth 15.6TFT WXGA Win7
Pro


　通電すらしないE520の原因を突き止めるために分解。動作するE520と部品を入れ換えて確かめてみた。通電すらしないので原因はシステムボードかDCサブカードってことになるが、RD9のDCサブカードを動作するE520と入れ換えても問題なく動作。やはり、原因はシスボにあるようだ。





　ということで、E520シスボの障害について先人の苦労を調べてみる。（さらに範囲を広げてE420やE525でも検索。）


■Lenovo Edge E420 E520 E130　外装破損 マザーボード故障　電源が入らない　電子回路交換
http://www.note-pc.biz/blog/?p=2115

■Lenovo IBM ThinkPad修理
https://abbeyline.com/blog/860.html

■Lenovo EAGE E420は、何のスイッチング電源をトリガしません。(中国語のサイト：Google翻訳)
https://www.sj3c.com.tw/lenovo-eage-e420-%E7%84%A1%E6%B3%95%E8%A7%B8%E7%99%BC-%E9%96%8B%E9%97%9C%E9%9B%BB%E6%BA%90%E7%84%A1/

■聯想E420 D95280待機電流時而跳變維修一例(中国語のサイト)
https://kknews.cc/digital/yax2b3k.html

■Lenovo Thinkpad E525 3,3V 5V Schaltregler(ドイツ語のサイト)
http://edv-dompteur.de/forum/index.php?page=Thread&postID=1708

　私は現在、非常にタフなマザーボードに従事しています。このモデルではICが故障したスイッチングレギュレータのLenovoの列。あなたはネットに情報やアドバイスをたくさん見つけるでしょう。私にはそれがそのようにしました。しかし、私は、IC 3倍が後処理し交換することがあります。ノー間違った - それはそう私が書きません、ない現在でも動作します。スイッチング・レギュレータは、彼がそれを温めることによって、彼がすべきすべてをやっていることを、これまでに動作します（または範囲指定）ヘアドライヤーを備えたものを。それは一定の温度よりも低温であれば、それはまた、すべての電圧をもたらします。全体だけ長い間、私はノートパソコンの電源を入れ、diplayについてまで。その後、ノートPCが完全にクラッシュするので。
  CDドライブが接続されている場合、効果はさらに早いです。彼は流れに扱うことができないかのように思えます。私は両方のコイルに電圧が短時間降下がするとき、ノートブックのクラッシュの瞬間を決定することができます。

今投機のために：
a）のMOSFETは、間違った - それは2倍のスイッチング・レギュレータでは動作しません持っているよう> MOSFETは時間が変更されました。私は、純粋に投機がすべての4 MOSFETを交換しました。スイッチング・レギュレータは、とにかくすでに2Aを提供しなければなりませんように、
B）は、マザーボード上のどこかに電力を消費、ショート回路の一種です。ディスプレイなどの他のすべては、CDドライブは、ラクダの背中をもたらします。 - >私はどこにも（CPUとチップセットの範囲を除く）重要な温暖化に気づくことができません>それは本当に美しいだろう**** -
c）は、スイッチング・レギュレータICはダットであります
D）スイッチングレギュレータが適切に半田付けされていません。 - >私はその後何度フラックスとnachgelötetの多くでそれをリバランスします。助けて何もしています。
e）は、不安定なスイッチングレギュレータ温度の領域中の他の成分が存在します。 - >私はすべてのスイッチング・レギュレータの領域にnachgelötet他の小さな構成要素および抵抗値を有します

　まあ、私はこの時点であきらめるのは好きではありません。私は今でも試すことができます物事のカップルだと思います。スイッチング・レギュレータが正しく電流の流れを測定することはできませんように、これはどのように回路を操作します。だから、何とかので、2個の抵抗器を使用すると、小さい/何か大きなものでauslötetとeretzt場合があるのですか？たぶん、しかし、MOSFETの電流を直接測定し、その後、残念ながらそうではありません。
(google翻訳による)


■Jank PC Repair (lenovo ThinkPad E520)
http://kngm.jugem.jp/?eid=16

　電源が入らないということで、チプコンを交換。その後、電源用のICを調べていって、「D95280」に行き着く。このICをヒートガンを使って交換することで復活させることに成功している。

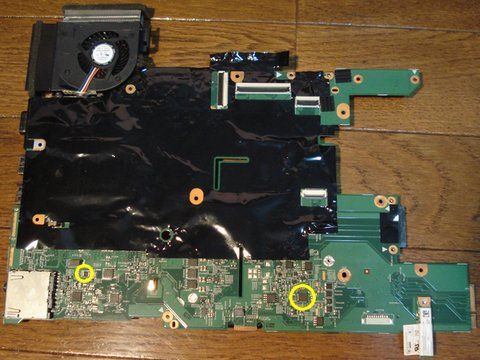

※E520シスボ表面。○印は原因となる可能性があるチップの位置。


※E520シスボ左側。SDスロット近くのチップ「A O-DJ」と刻印されている。

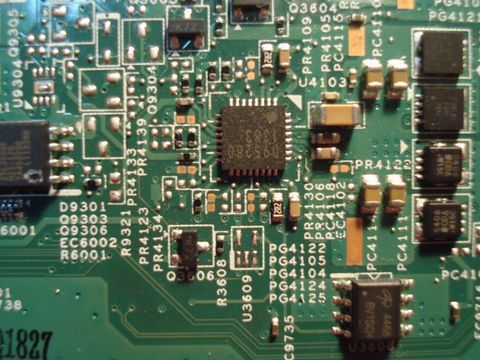

※シスボやや左前。BIOSチップ（左端）の近くの「D95280」。

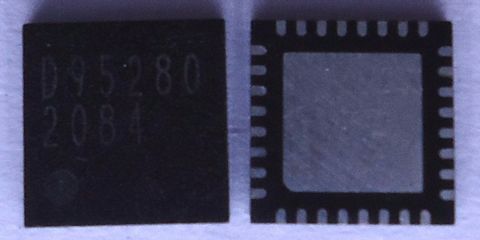

　AliExpressで「D95280」を検索してみると、５個で７ドル程度で購入できそうだが、「D95280」には幾つかの互換品？類似品？があるよう。「BD95280」「BD95280MUV」などはけっこう安値だが、「D95280」純正品？はけっこうなお値段だ。

■AliExpress
https://ja.aliexpress.com/?spm=a2g11.search0104.1000002.1.uI6MwX



　問題はこのチップの規格、QFN(Quad　Flat Non-leaded
package)。ピンがまったく表面に出ていないので半田ごては使えない。チップの交換にはヒートガンを使用することになるのだが…。はたして、素人でもうまく交換できるのだろうか…。
