　hddやhddドア、ACアダプタは付属しない。液晶バックライトが切れていて、キーボードの電源ボタン不良といった問題山積みのT60なのに、１５インチモデルだったのでついうっかり…。



　電源ボタンが不良ということだったので、キーボードを手持ちの英字キーボードと交換して動作確認を実行。
　無事起動したが、ファンエラーで電源が落ちてしまうため、[ESC]キーで電源が落ちるのを回避してBIOSに入る。




　BIOSで確認したcpuはCore2Duo/T2400(1.83GHz)。メモリは1GBだった。液晶が暗くかなり黄ばみが出ている。


　これから考えられるメンテナンスは…。

　　・cpuファンをクリーニングしてファンエラーが出ないようにする。
　　・cpuをもう少しましなものに換装する。
　　・余っているhddにwindowsを入れて液晶の解像度を確認する。
　　・バックライトの冷陰極管のサイズを調べて交換する。
　　・hddドアを手に入れる。
　　・キーボードベゼルと割れのないものと交換する。

などだが、もうかなり前の機種ということを考えると、無理に完全復活をめざさなくてもいいだろう。


　まあ、とりあえず、一番簡単に実行できるcpuファンクリーニングを実行。
T60を分解して、cpuファンを外してみた。cpuファンはかなり汚れが溜まっていた。このT60がGPU（外部グラフィックユニット）搭載機であることも判明。


※cpuファンを外したT60(2007-I1V)。ATIのGPU搭載機だった。

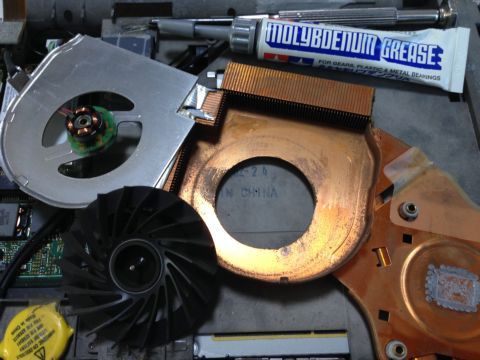

　今までもよく行ったように、cpuファンを分解して、ヒートシンクや羽根に溜まった汚れを取り除いて、田宮のモリブデングリスを軸に挿して組み立てる。




■グリスの選びの参考に／ファクトリーギア
http://f-gear.co.jp/howto/3063/

■グリースの種類と特長／モノタロウ
https://www.monotaro.com/s/pages/productinfo/grease/

■タミヤモリブデングリス
https://www.tamiya.com/japan/products/87022/index.html

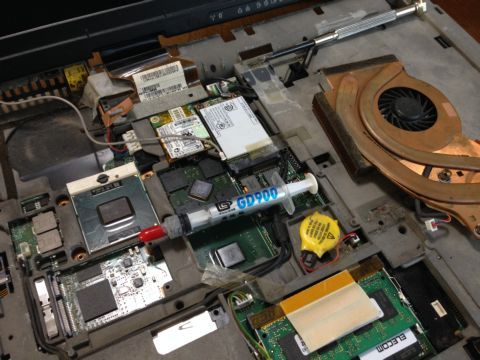

　ついでにcpuもCore2Duo/T7200に換装する。シリコングリスは、熱伝導率4.8W/m-K（ワット毎メートル毎ケルビン）のGD900を使用した。（そんなに高性能のグリスではないけど…。）



■cpuグリスの比較と選び方／ＢＴＯ自作パソコン初心者入門
https://btopc-minikan.com/CPUgrease-hikaku.html

■ｃｐｕグリスのおすすめ人気ランキング１５選【冷却・放熱用】／mybest
https://my-best.com/5666

■cpuグリスのおすすめ１４選。熱伝導率のよいアイテムを…／SAKIDORI
https://sakidori.co/article/491109

■cpuグリス徹底比較　冷えるのはどれだ？／ASCII.jp×自作PC
https://ascii.jp/featuredarticles/1024478/
※このサイトは読み応え十分。キンカンやオロナイン、マヨネーズなどで実験しているのが面白すぎです。もちろん、まじめな比較もあります。

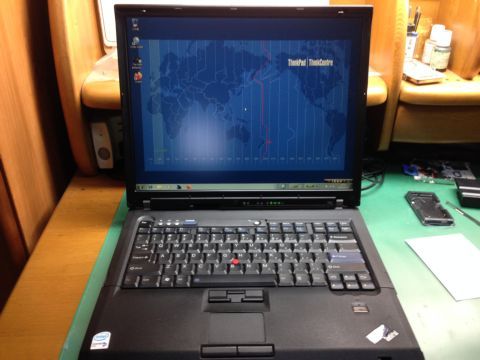

　余っていた４０ＧＢのhddを挿して、win7をインストールしてみた。

　プロパティで確認してみると、液晶の解像度はWSXGA+。1400x1050の解像度。FlexView、IPS液晶。GPUは「ATI Mobility Radeon X1400」が搭載されている。




　ただ、バックライトがかなり暗いので、冷陰極管を新品に交換できればいいのだが…。

　冷陰極管交換は何度か経験があるので、交換すること自体はそれほどハードルは高くない。問題はその費用で、送料別でも１９００円かかってしまうの で躊躇する。

　さてさて、どうしたものか…。

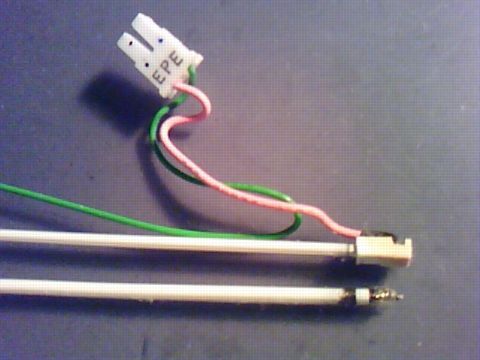

※＜冷陰極管の比較＞上：R60より摘出した310mm×2.0mm中：T42のID Techに内蔵されていた311mm×2.2mm。（撮影：2013/05/03)
※通常の液晶ユニットでは、直径2.0mmの冷陰極管が用いられていることが多いが、FlexViewでは光の透過率が悪いためか、より太めの、直径2.2mmの冷陰極管が採用されている。

■マスターネットショップ＞冷陰極管・２本セット
https://www.itmaster.jp/netshop/6_2131.html

​
