BKP150鏡筒フードの作成　　Edge HD800フードの改良と50㎜ガイド鏡フード

カテゴリ：天文

　　今回の記事は、望遠鏡のフード作りの第2弾です。今回は、50㎜のガイド鏡と最近購入したニュートン反射のBKP150とEdge HD800の2回目のフードを製作した話題です。製作のモチベーションを記しますと、

　1．50㎜ガイド鏡：60㎜では大き過ぎ、取り回しが面倒なので50㎜鏡へダウンサイズ。

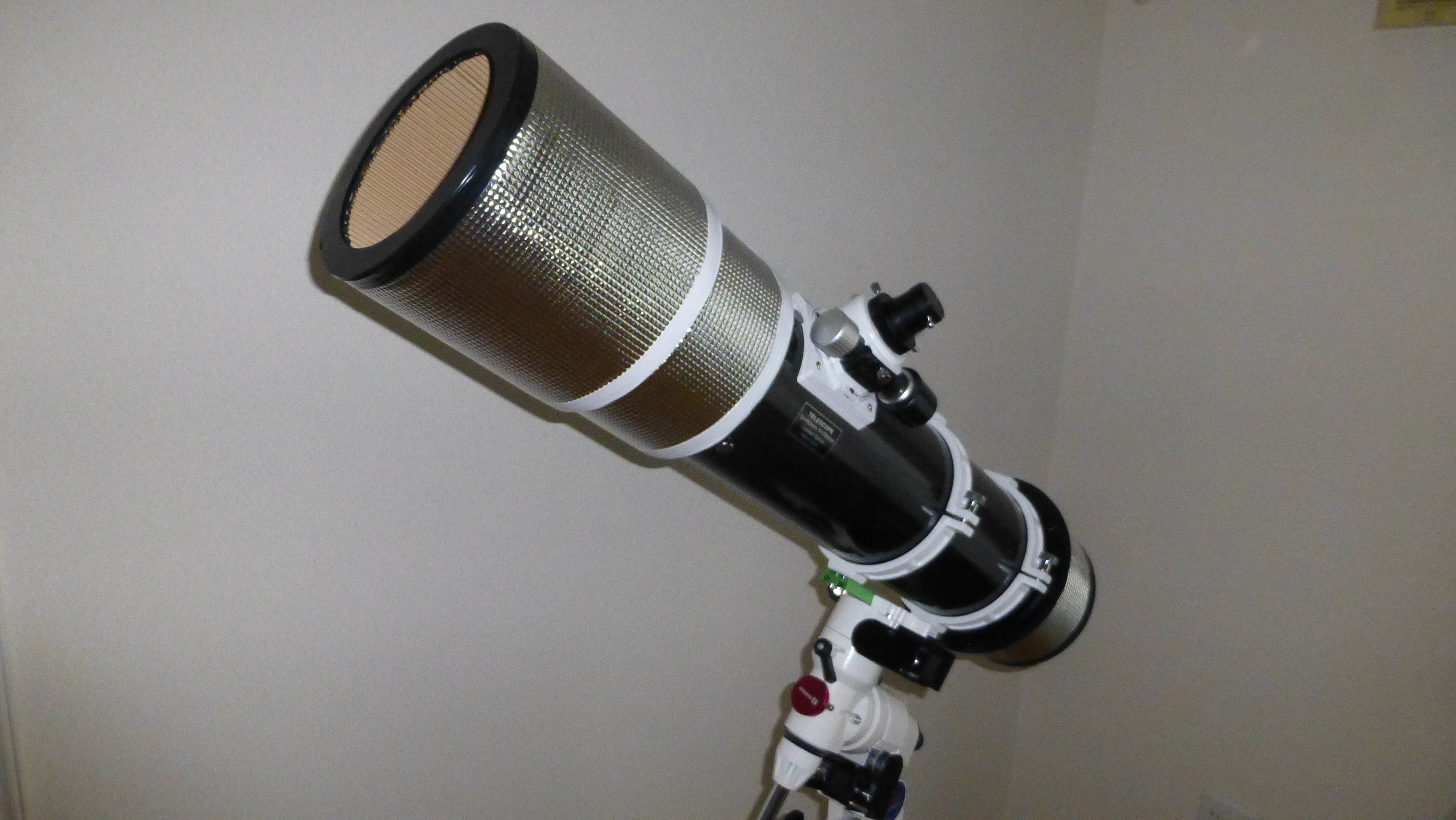

　2．BKP150鏡：ニュートン反射鏡は、星雲撮影の基本鏡として常用したい。
　3．Edge HD800：前回製作したフードの重量は950gと余りにも重い。ダウンサイズに！

　　今回は、円形カッターという文明の利器を味方に付けて、前回よりも完成度の高いフードを作成するように努力しました。

　　結露防止フードは、基本的に段ボールの紙のハニカム類似構造の吸湿性を拠り所にしています。よって、フードの内部に紙の表面積を極大にするために、紙を立体的に積み上げた形にしています。具体的には、帯状に切断した段ボール紙を巻き巻きにしてハニカム形状にしています。

　　前回の経験を元にして、以下のような工程を最終的な形にしました。

■フード作成の工程

　1．ポリプロシートを芯にして鏡筒を覆う部分の作成

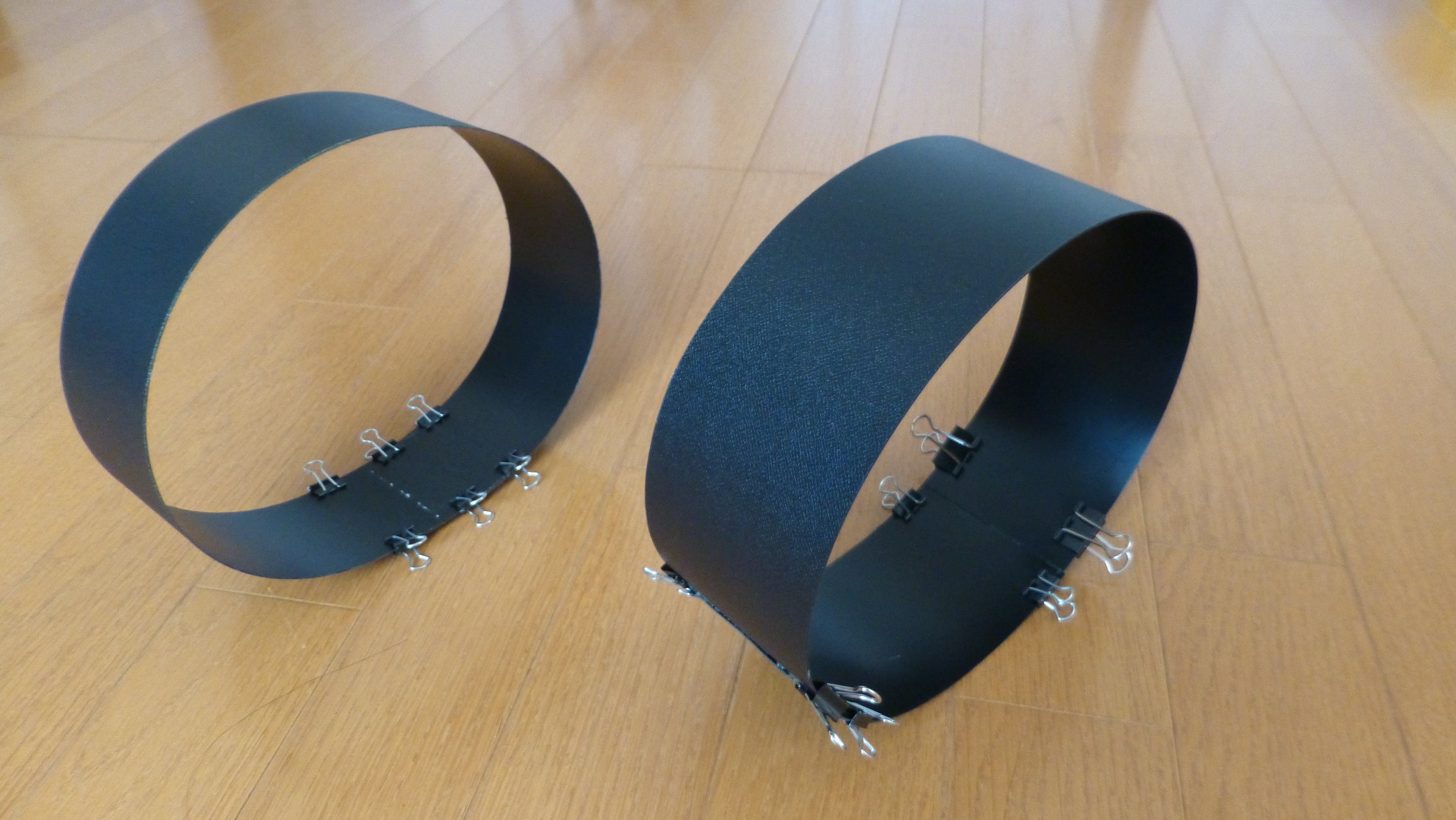

　　　　　　　　　　　　　　　　フード芯の作成【写真クリックで拡大します】

　　　　　　　　　　　　　　　　　　　　　　　　　　プラスチック芯の作成

　2．フード後部の作成
　　　フードの骨格になる円盤状ディスクを段ボールをくり抜いて作成

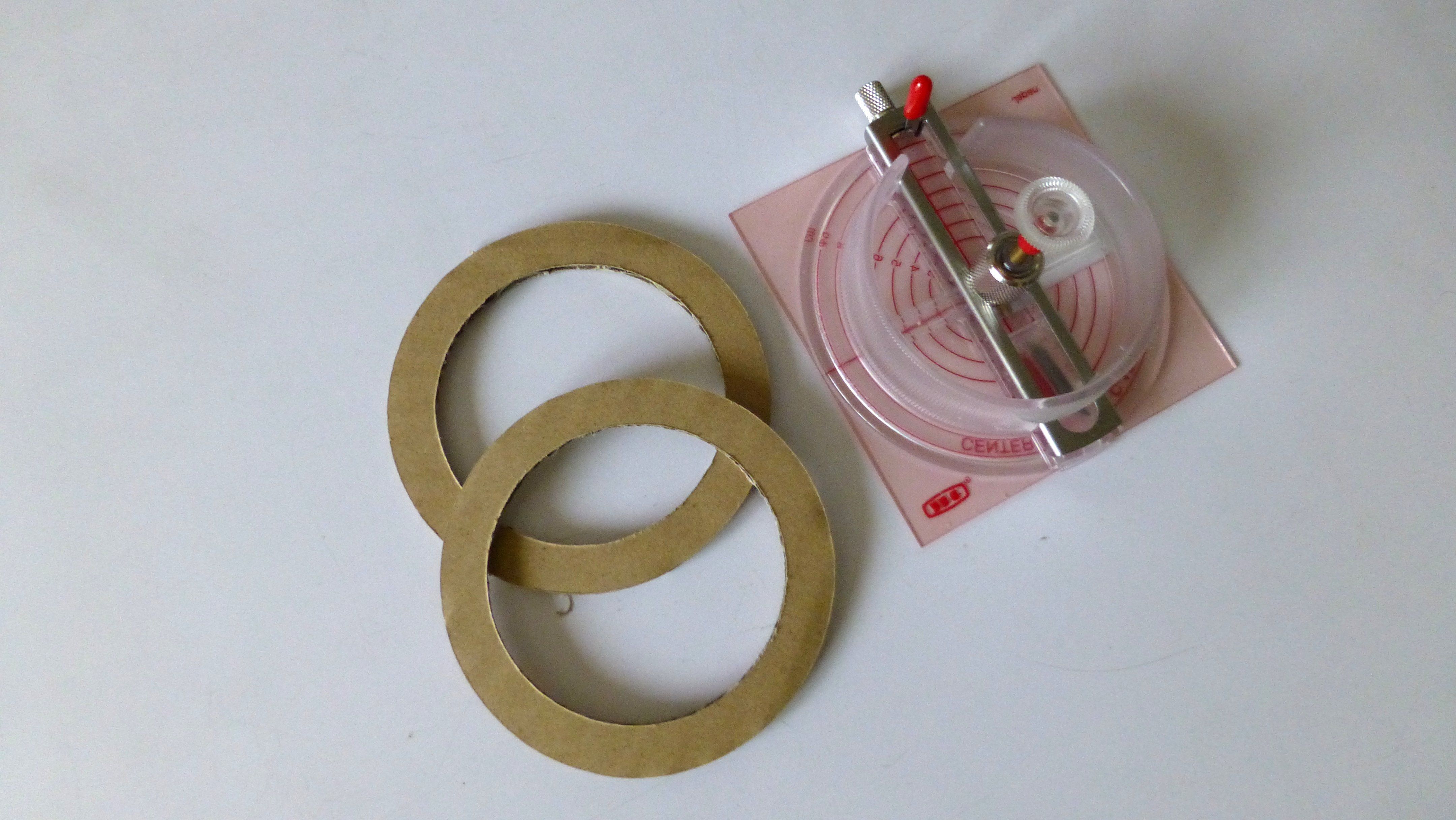

　　　　　　　　　　　　　　　　　　　　　円盤状ディスクのくり抜き

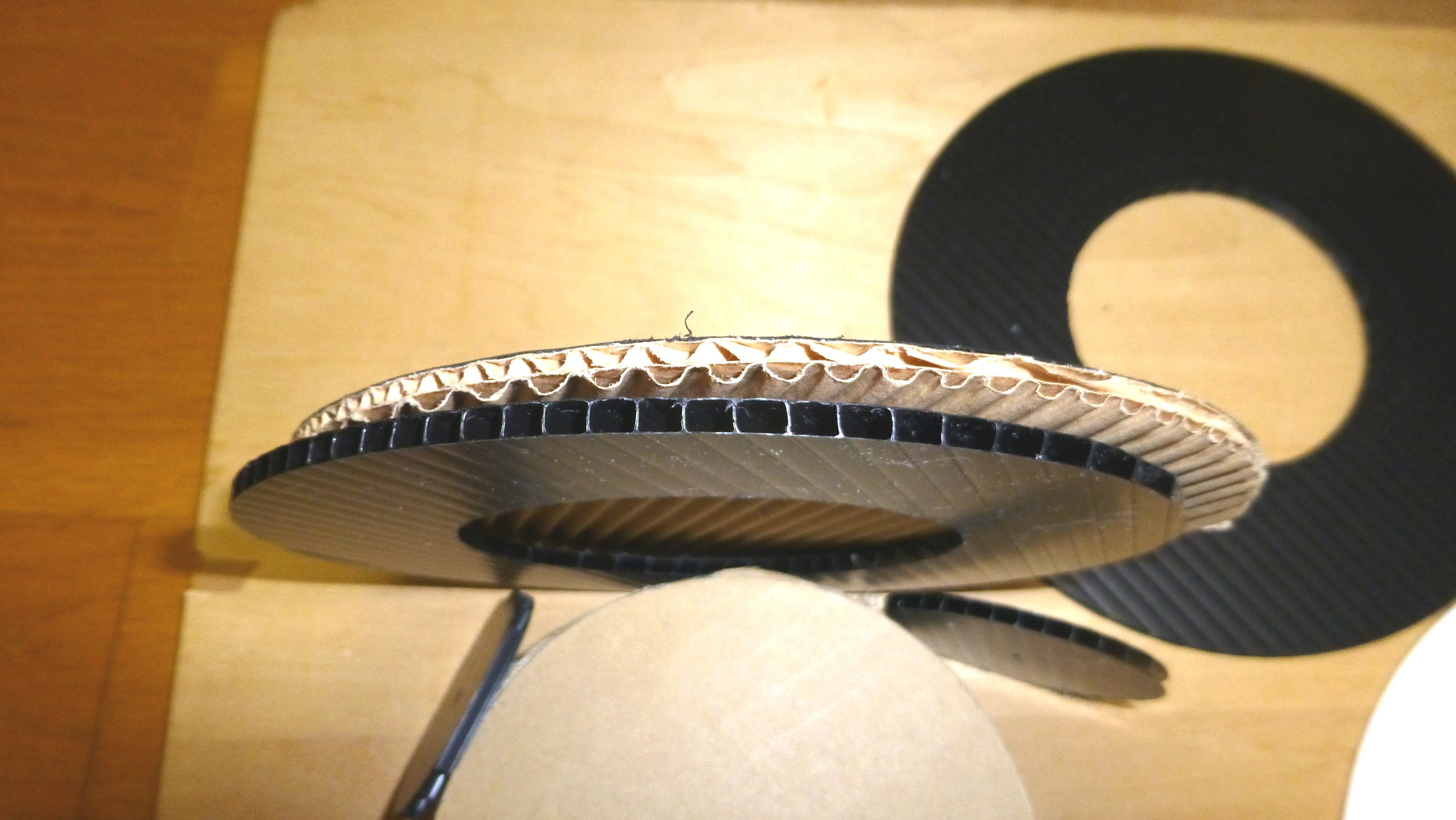

　　この円盤状ディスクはフードの骨格を成すもので、頑丈である必要があります。通常、強度を出すために2枚のディスクを直交させて貼り合わせて使用しています。今回の製作行程での発見ですが、このディスクをプラスチック・段ボール（プラダンという名前でホームセンターで販売しています）で作製するとスマートにフードが出来上がると思いました。円形カッターでも段ボールよりも、はるかにスムーズにカットできます。

　　　　　　　　　　　　　　　　　プラスチック段ボール（黒く映っているもの）

　　円盤状ディスクに段ボール紙を一重に巻きます。ディスクを多く入れ込む場合は、その分、長くします。

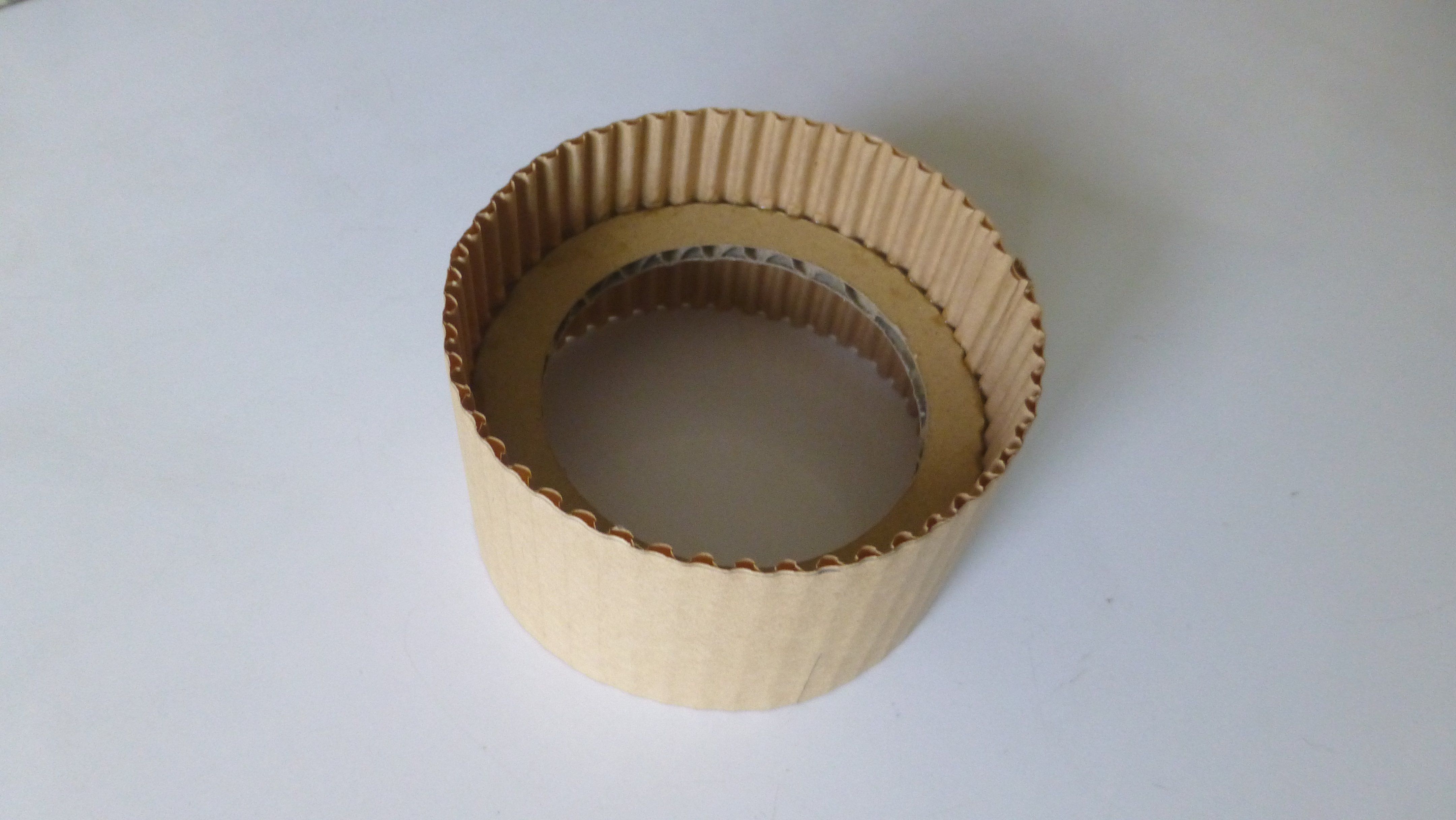

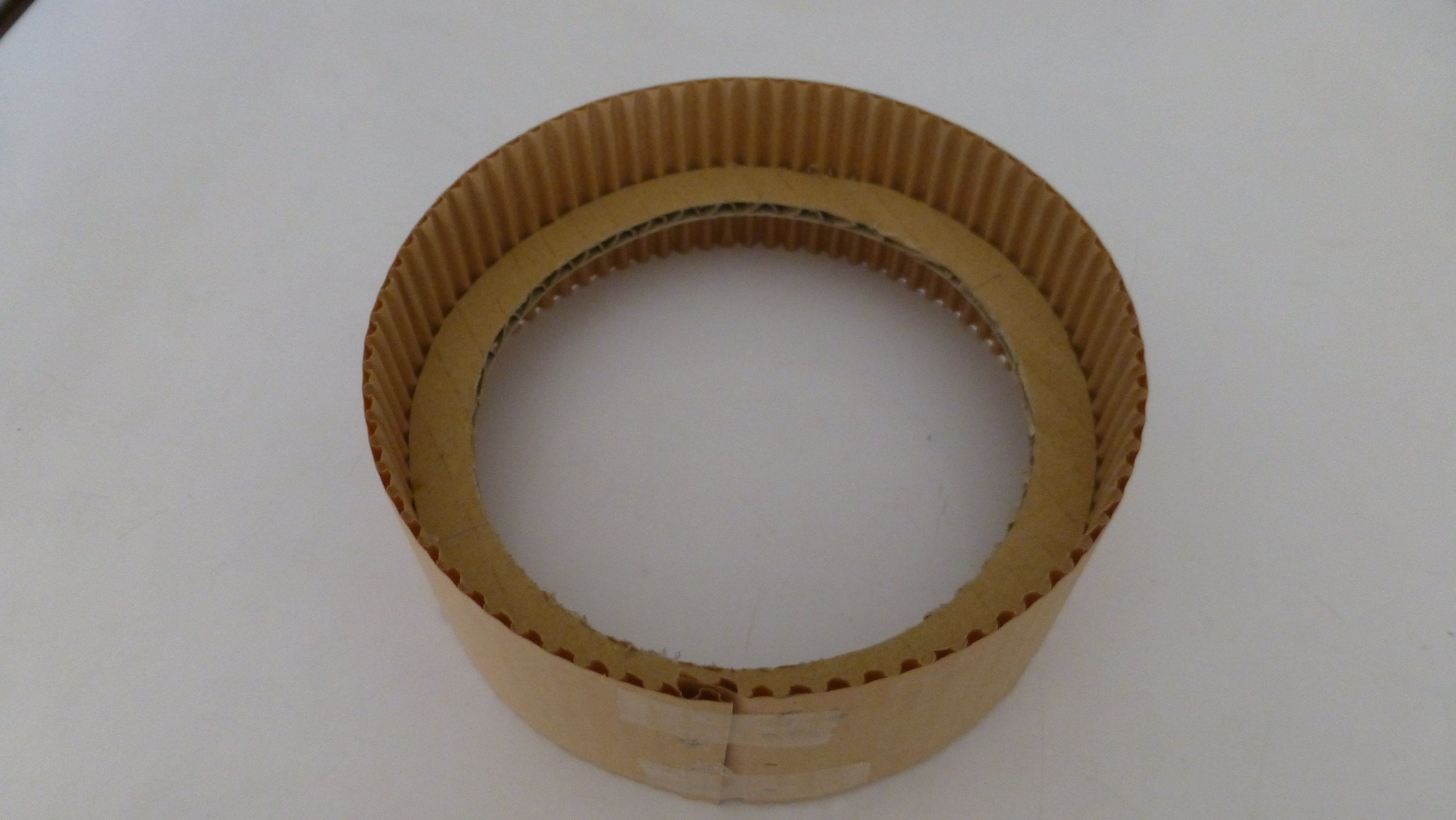

　　　　　　　　　　　　　　　円盤状ディスクに段ボール紙を一重に巻く

　　幅15㎜の帯状段ボール紙を3重にノリで接着しながら入れ込む

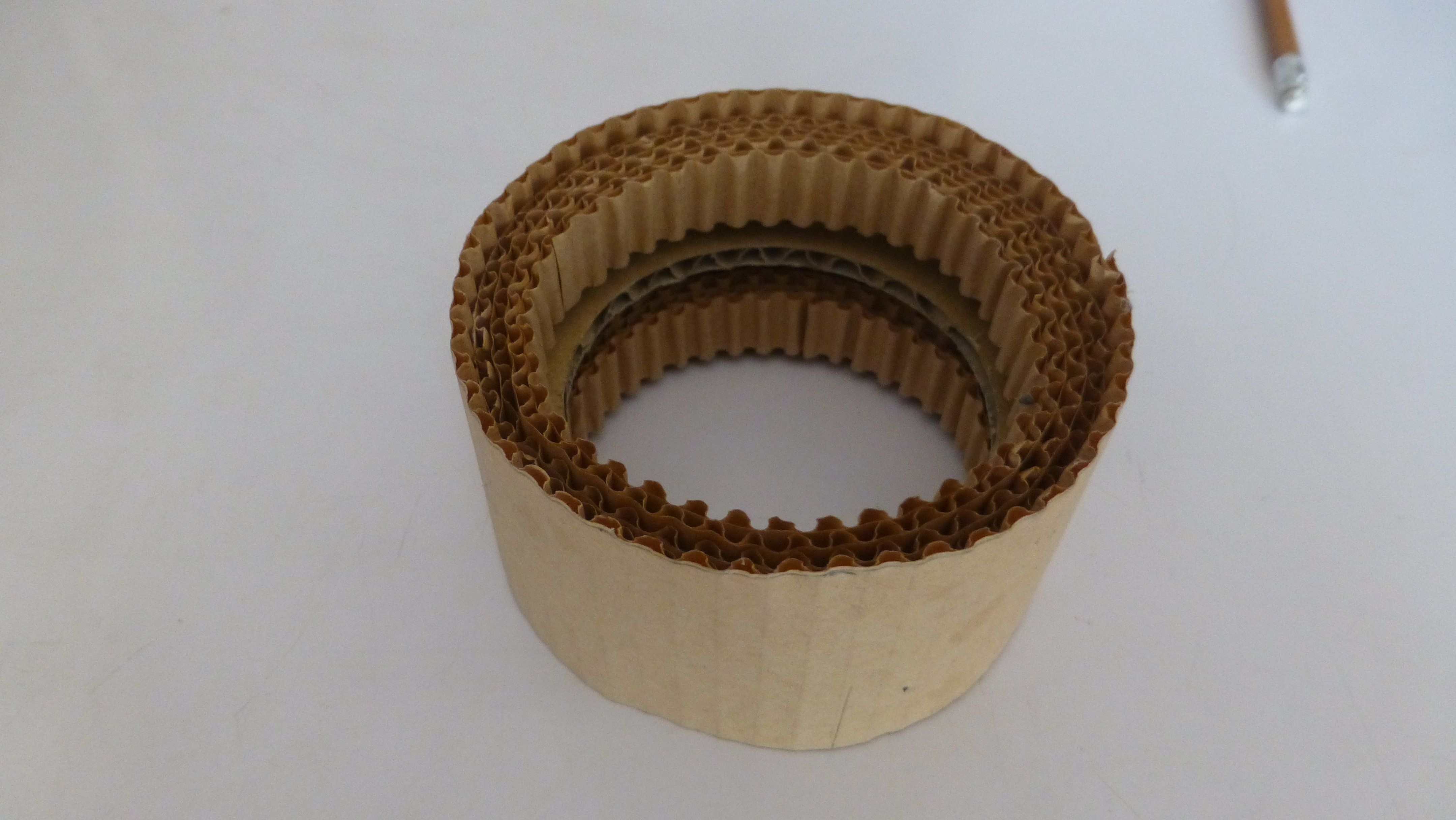

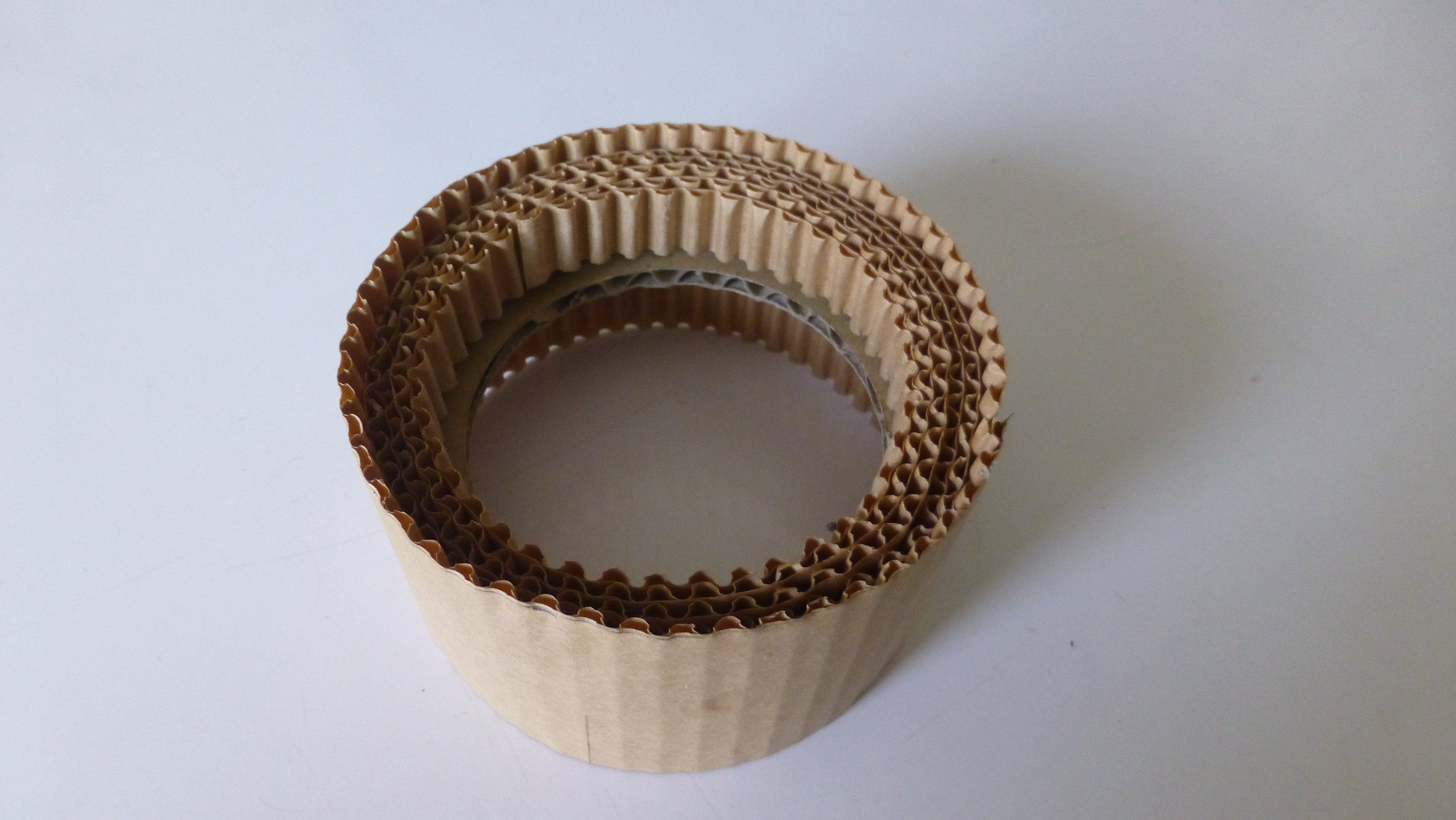

　　　　　　　　　　　　　　　　　片側に15㎜の帯状段ボール紙を入れ込んだ筒状段ボール

　　反対側にも帯状段ボール紙を3重に入れ込む

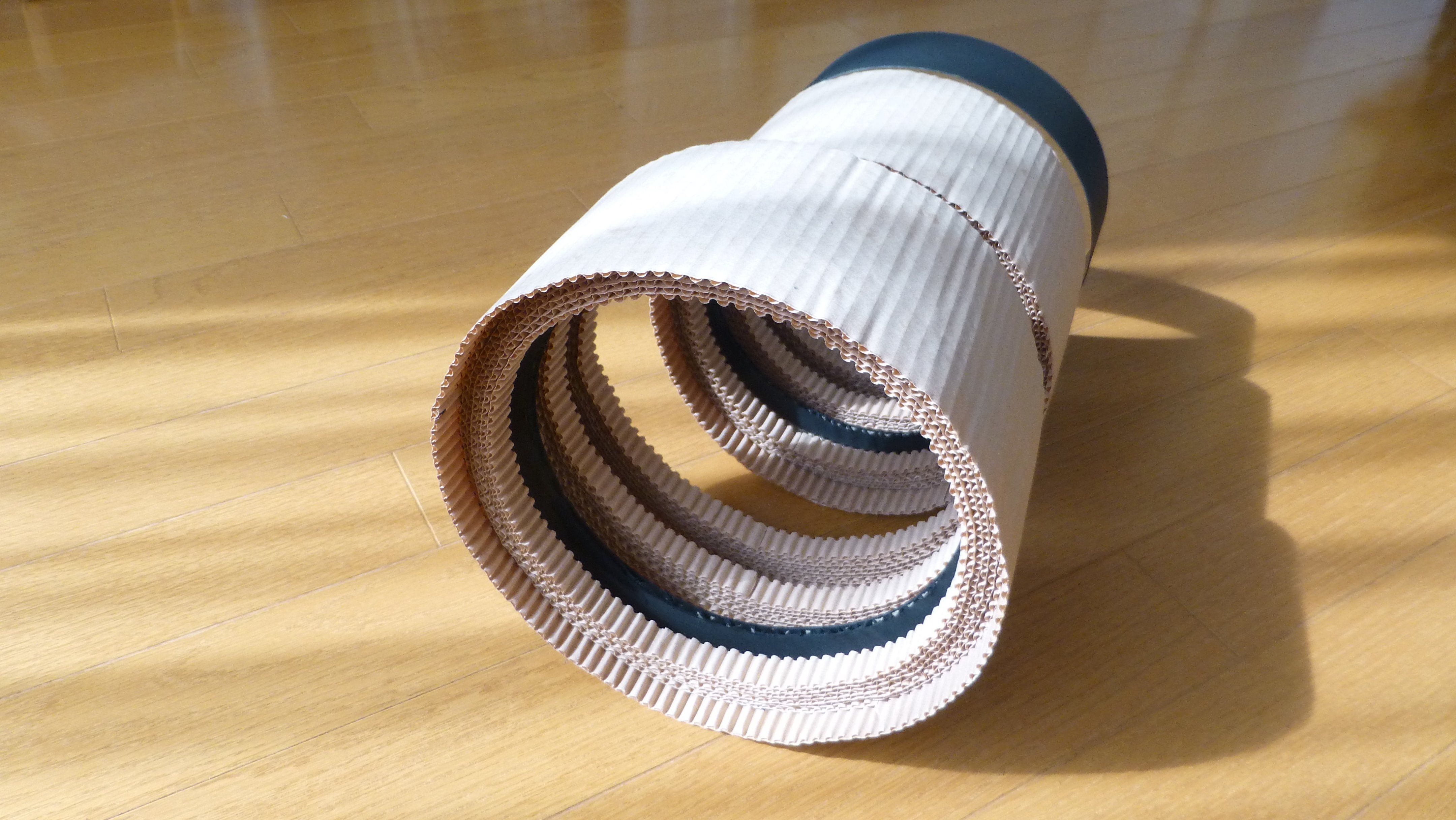

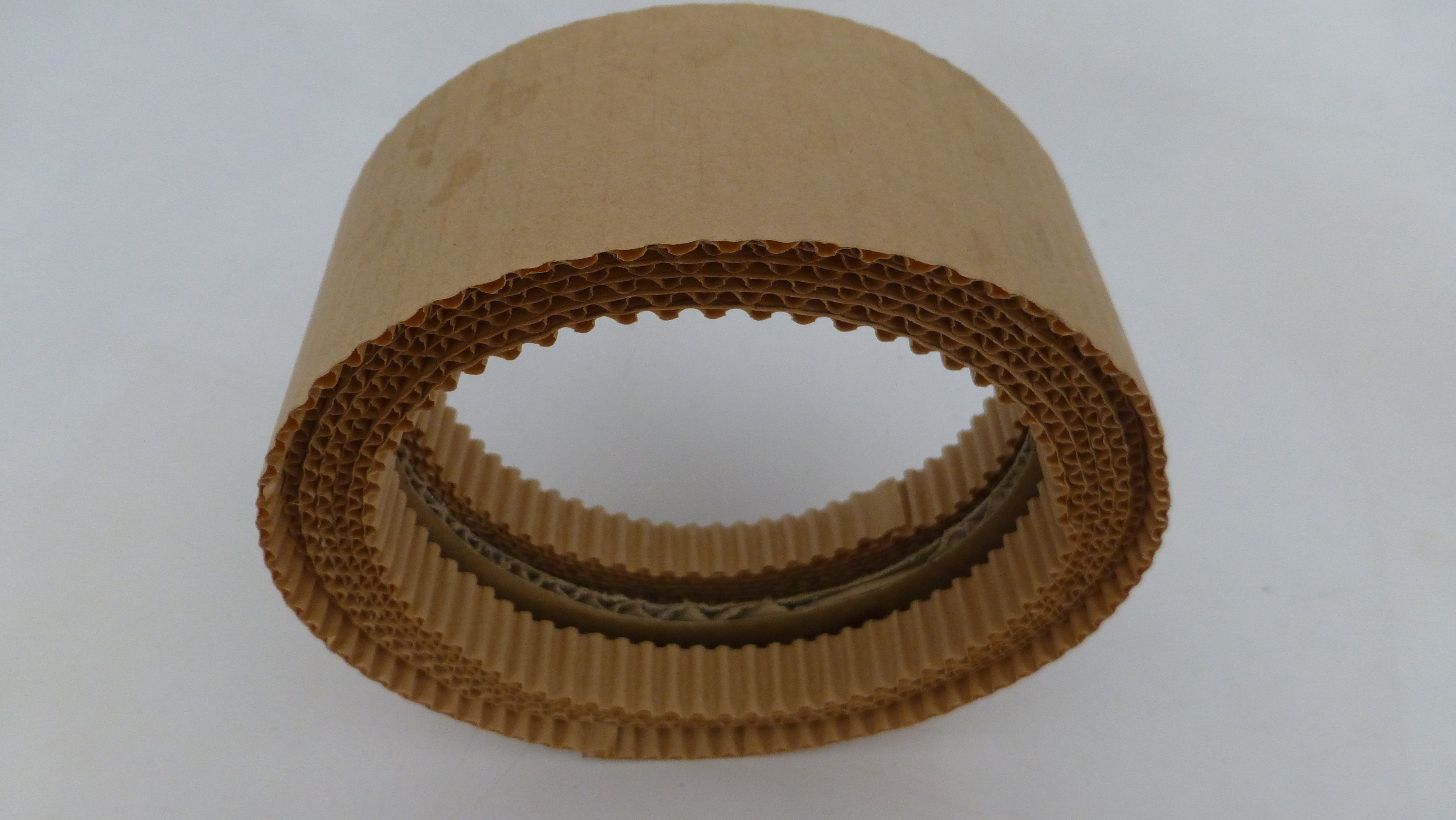

　　　　　　　　　　　　　　　　　両側に15㎜の帯状段ボール紙を入れ込んだ筒状段ボール

　　入れ込む帯状段ボール紙は、幅15㎜のものを延々とハサミを切ってゆきます。Edge HD800の場合は、総延長50ｍにもなります。

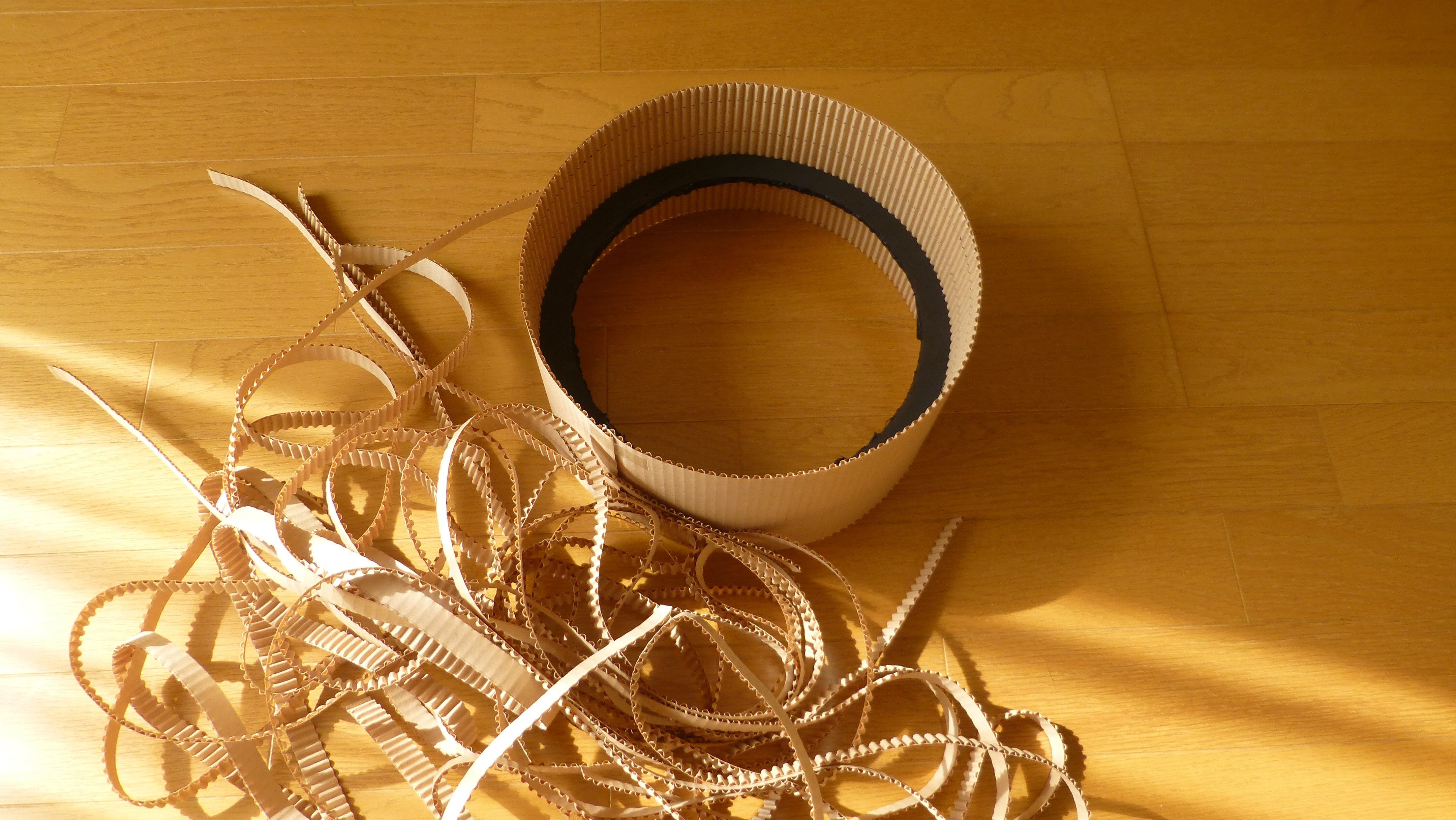

　　　　　　　　　　　　　　　　　　帯状段ボール紙の調製の様子

　　小型のフードの場合、今回は50㎜ガイド鏡は帯状段ボール入れ込みは片側1個づつの 合計2個 だけですが、中型のBKP150鏡は、片側2個と1個の 合計3個 、大型のEdge HD800は前後2個づつの 合計4個 の入れ込みをしました。

　3．フード前部の作成

　　　フード前部は後部に比べて直径を20㎜くらい大きくしています。後部と同様に円盤状ディスクに段ボール紙を一重に巻いたものから作成します。

　　　　　　　　　　　　　　円盤状ディスクに一重に段ボール紙を巻いたフード前部

　　フード後部と同様にディスクの両側に帯状段ボール紙をそれぞれ3重に巻きこむ。入れ込む数は、フード後部と同じ数にしています。従って前後フードの入れ込む総数は、

　　　・50㎜ガイド鏡：4個
　　　・BKP150鏡筒：6個
　　　・Edge HD800：8個　　　となります。

　　　　　　　　　　　　　　　　　　　　　　　　フード前部

　　次に各パーツを合体させるために、芯部とフード後部、フード後部とフード前部の直径を調整します。

　　　　　　　　　　　　　　　　　　　　　　50㎜ガイド鏡（左より前部、後部、芯部）

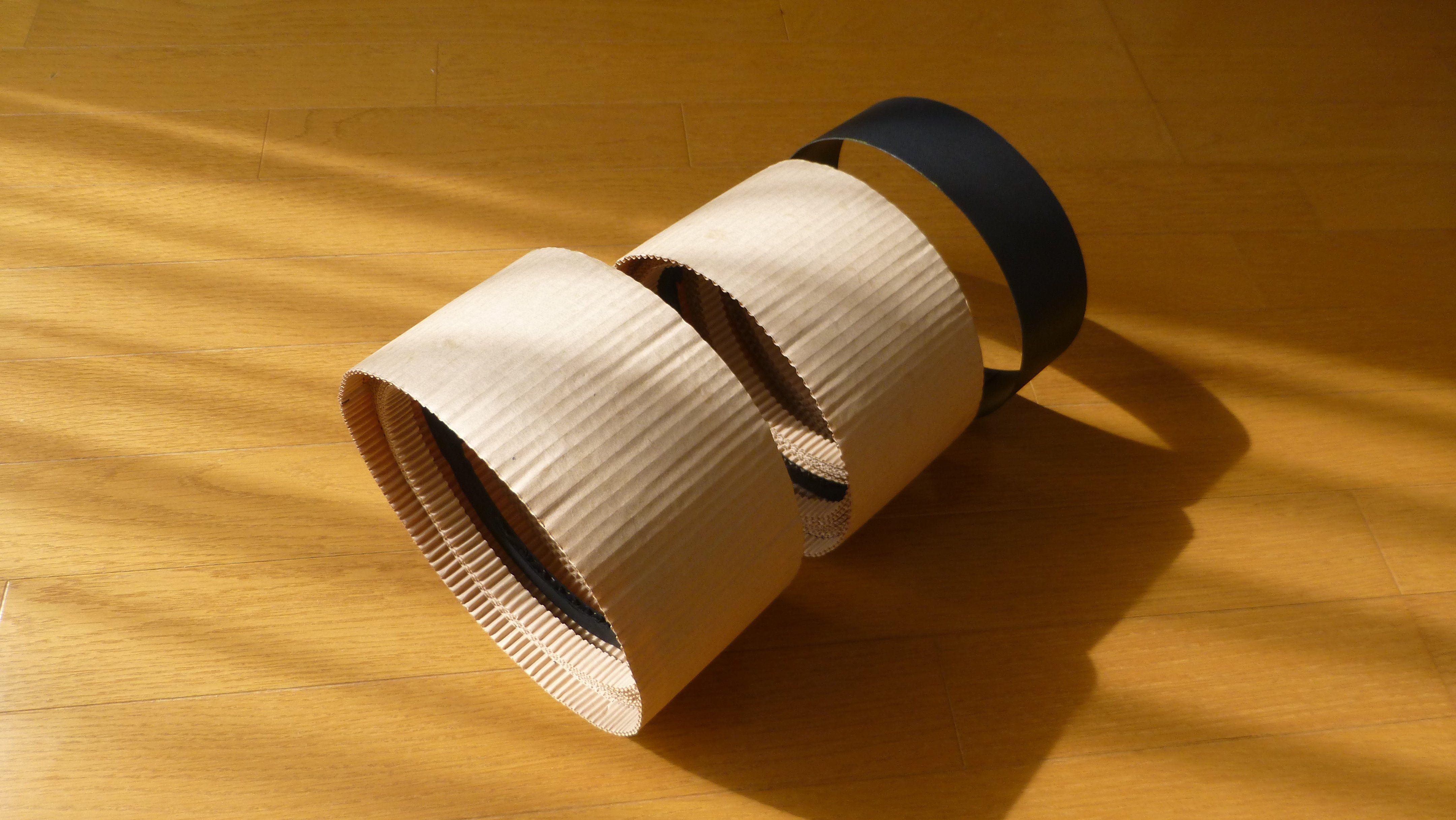

　　　　　　　　　　　　　　　　　　　　BKP150鏡の場合（前より前部、後部、芯部）

　4．芯部、後部、前部の３パーツを合体させる

　　芯の部分とフード後部の直径を段ボール紙を巻いて調整する。次にフード後部とフード前部の直径を段ボール紙を巻いて同じにする。直径を同じくした部分を2重の段ボール紙でつなぎ合わせる。

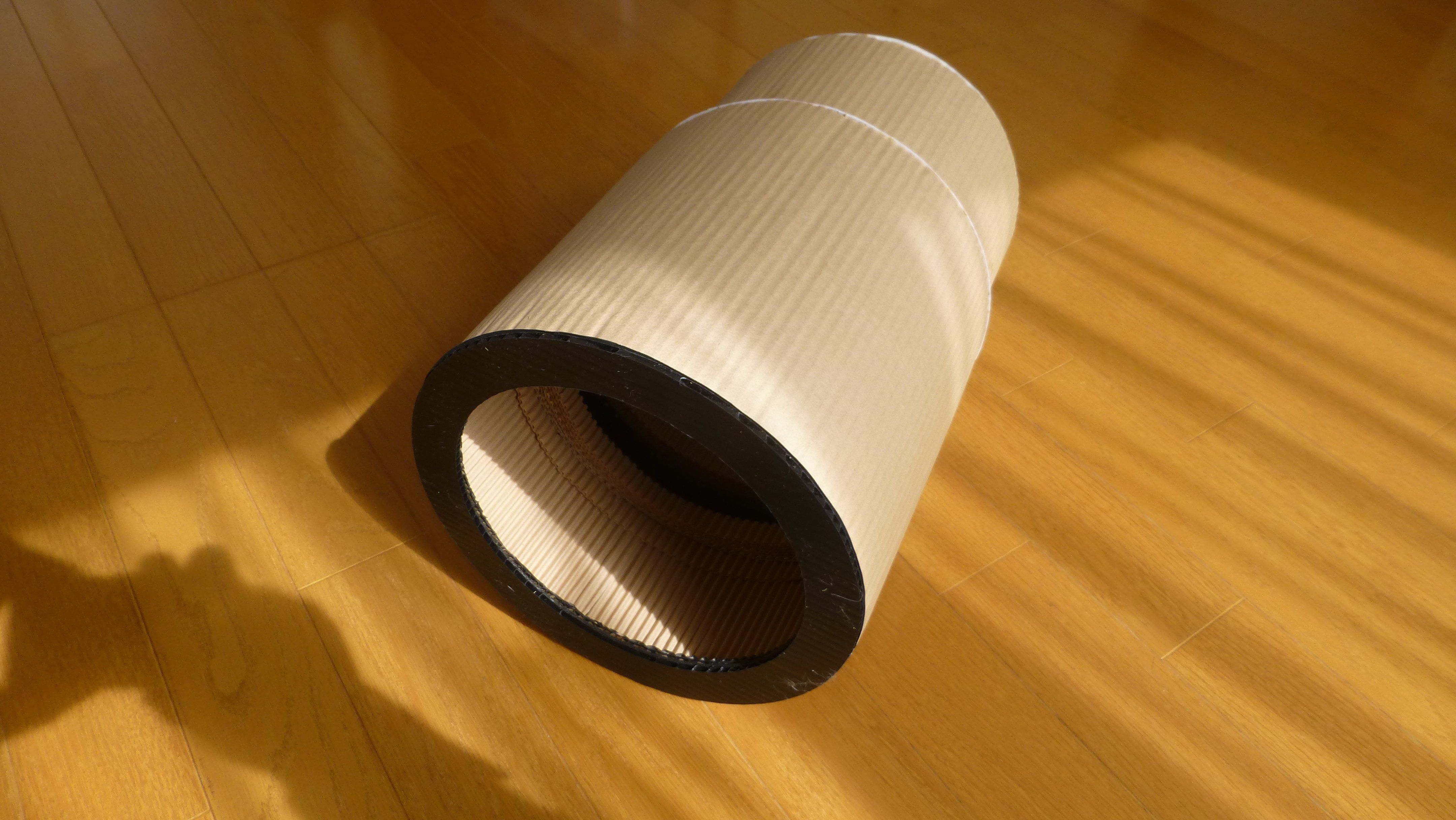

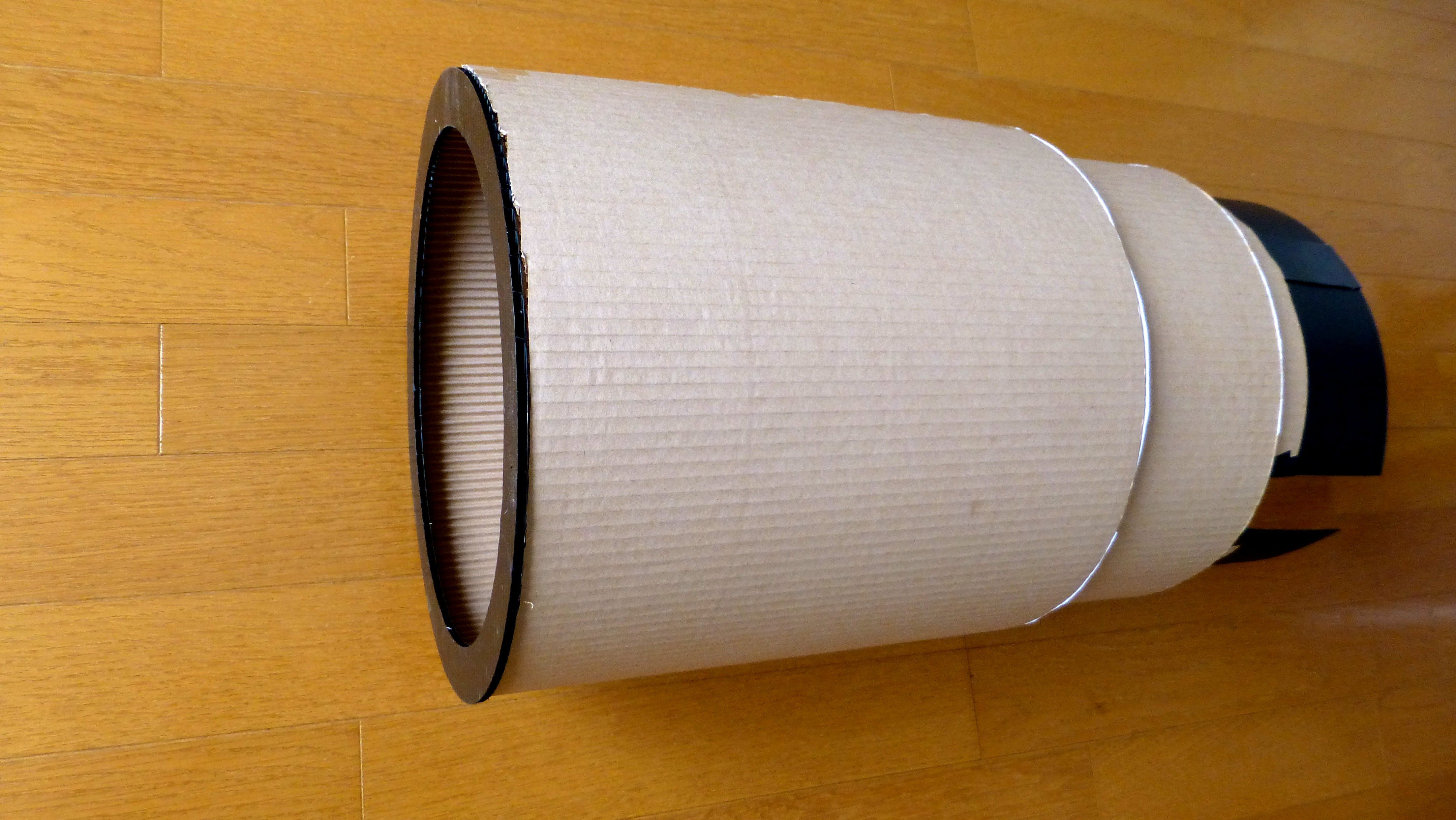

　　　　　　　　　　　　　　　　　　　　　　三つの部分を合体したもの（BKP150鏡）

　　　　　　　　　　　　　　　　　　　　三つパーツを合体（Edge HD800鏡フード）

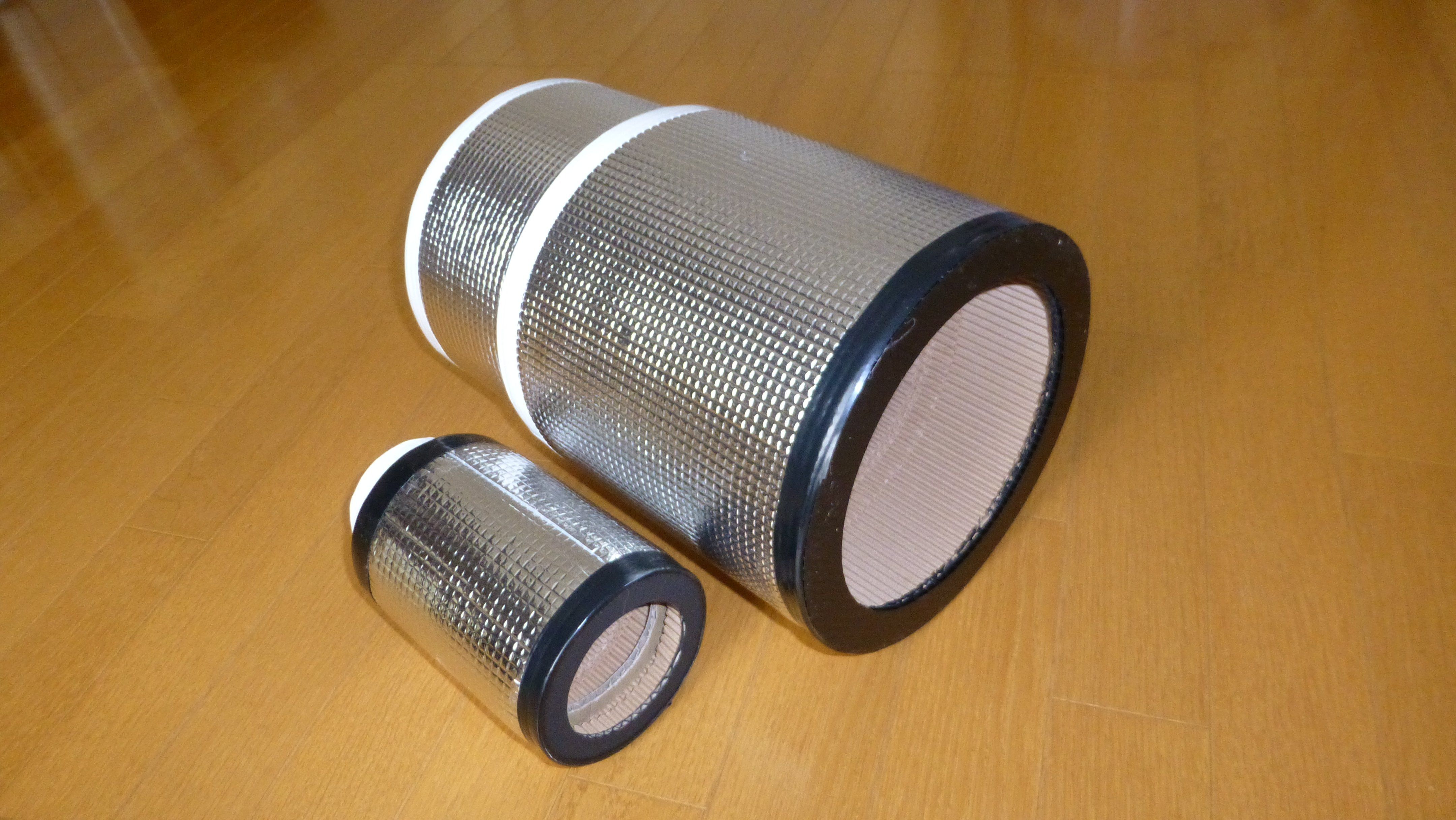

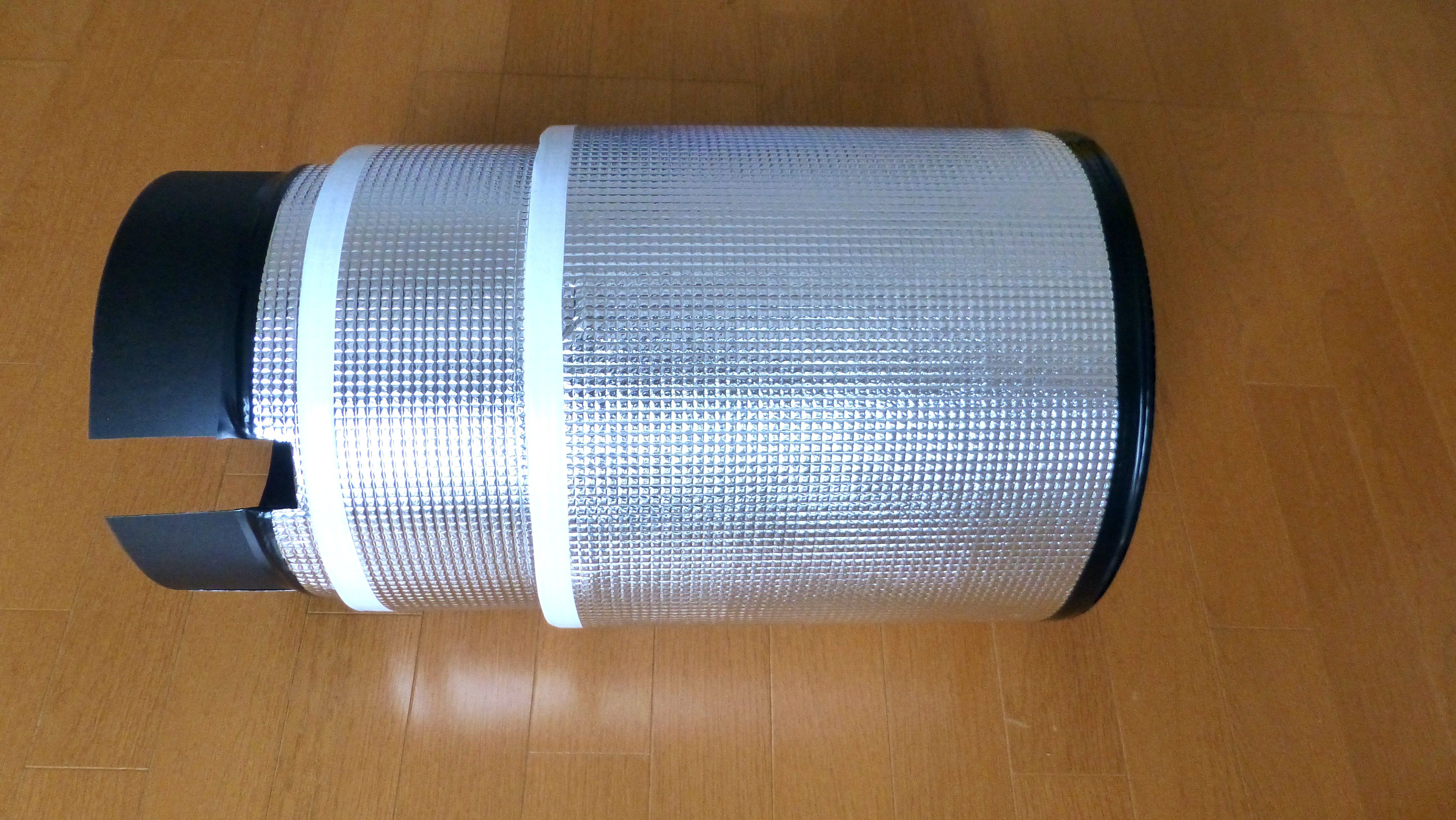

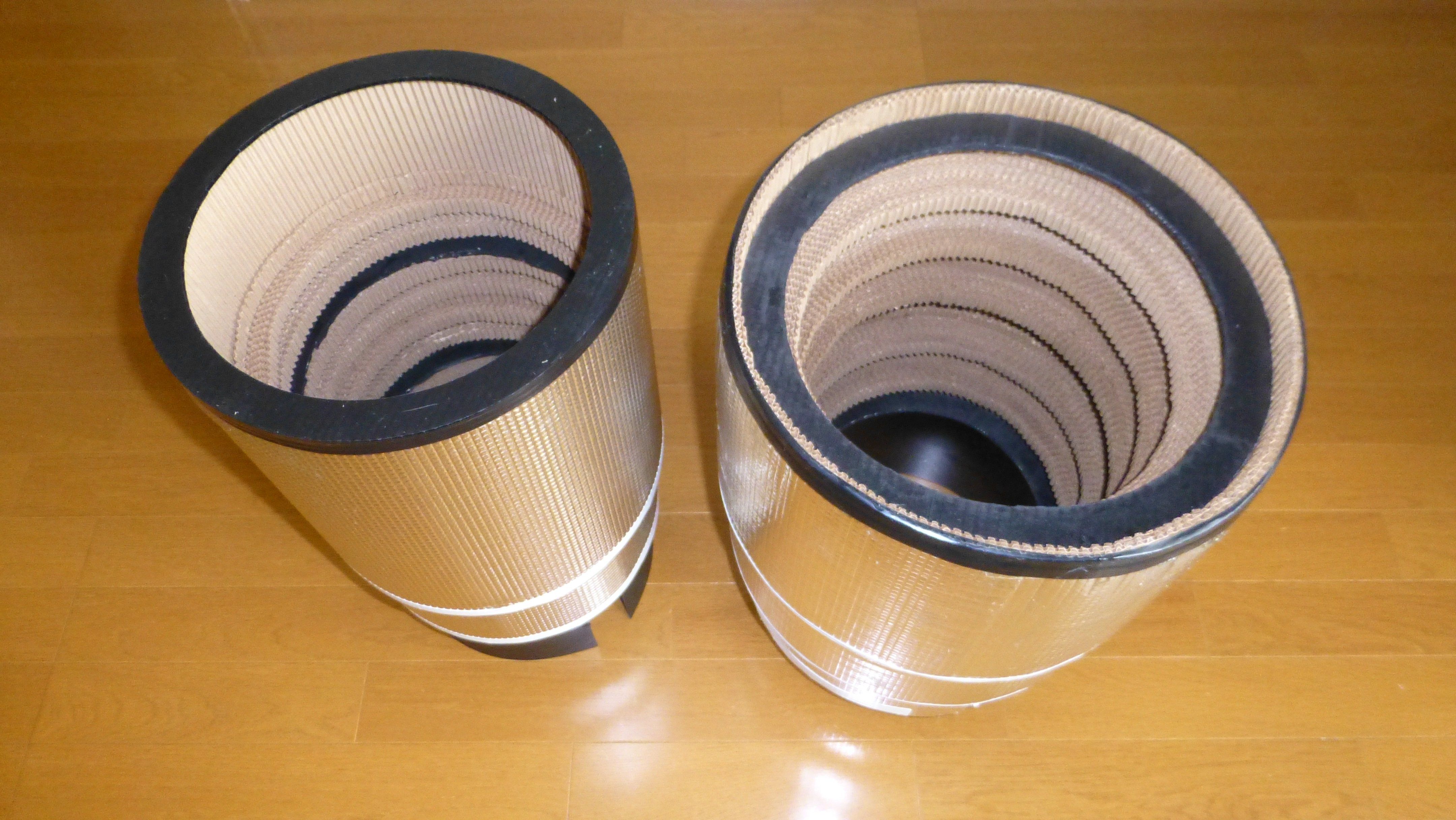

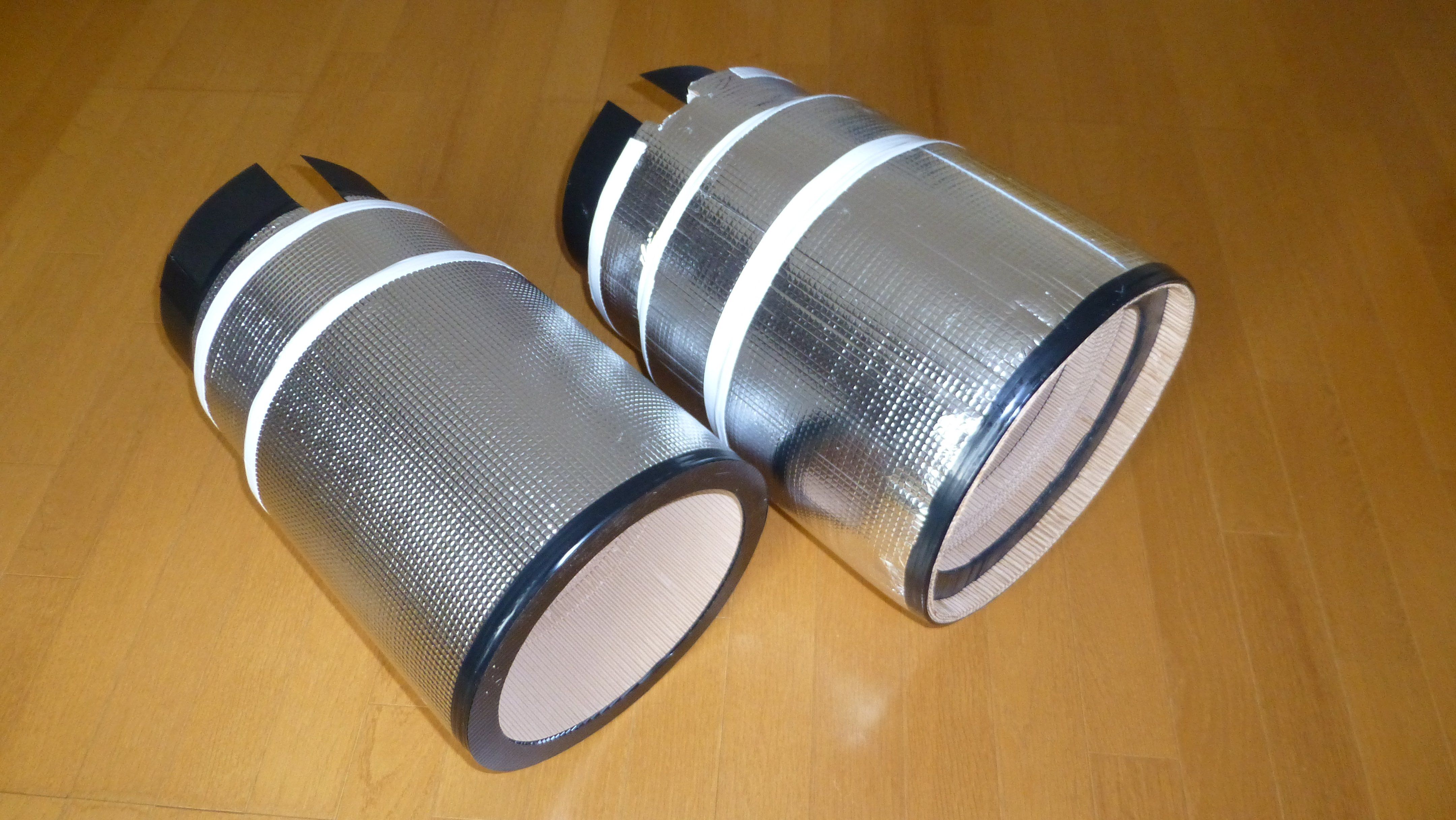

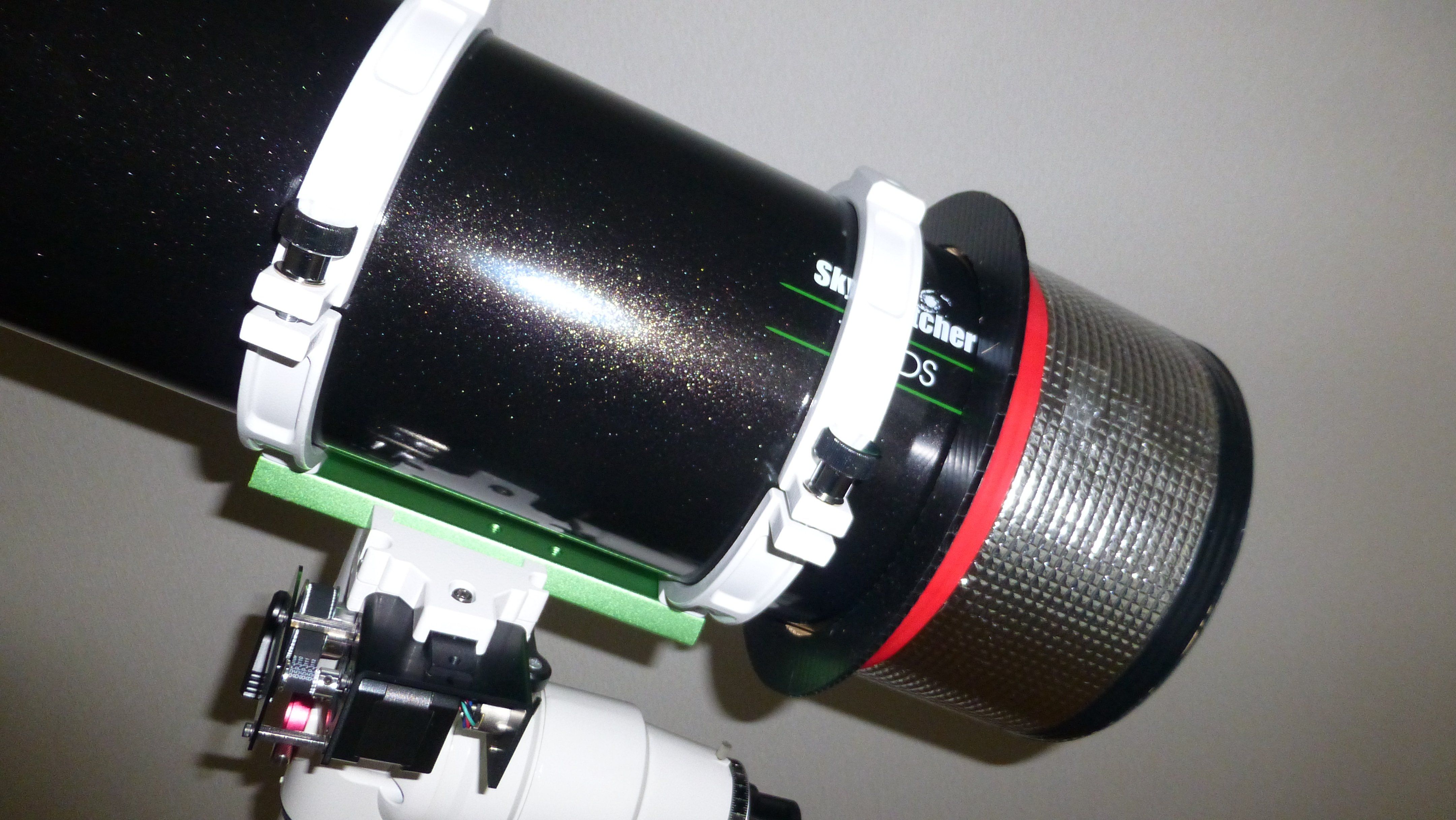

　5．アルミ蒸着ポリエチレンシートを貼り、テープで止める。

　　合体させたフードにアルミ蒸着ポリエチレンシートを貼り合わせます。水溶性のノリではなく、接着剤を使います。さらに端は、テープで頑丈に止めます。フード前部には、プラスチック段ボールを円形カッターで切り抜いたディスクを取り付けました。プラダンは、骨格となる円盤状ディスクの使用には間に合いませんでした。
